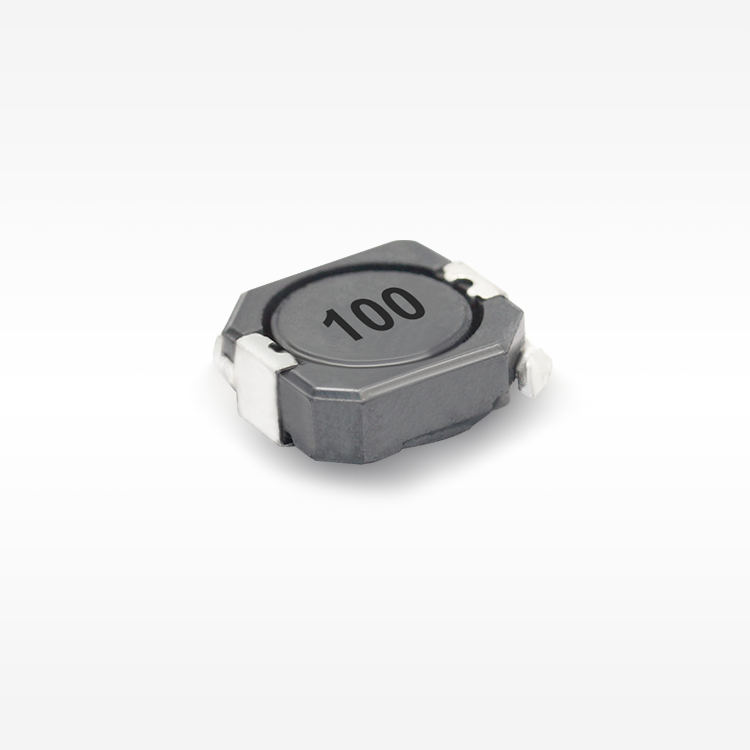

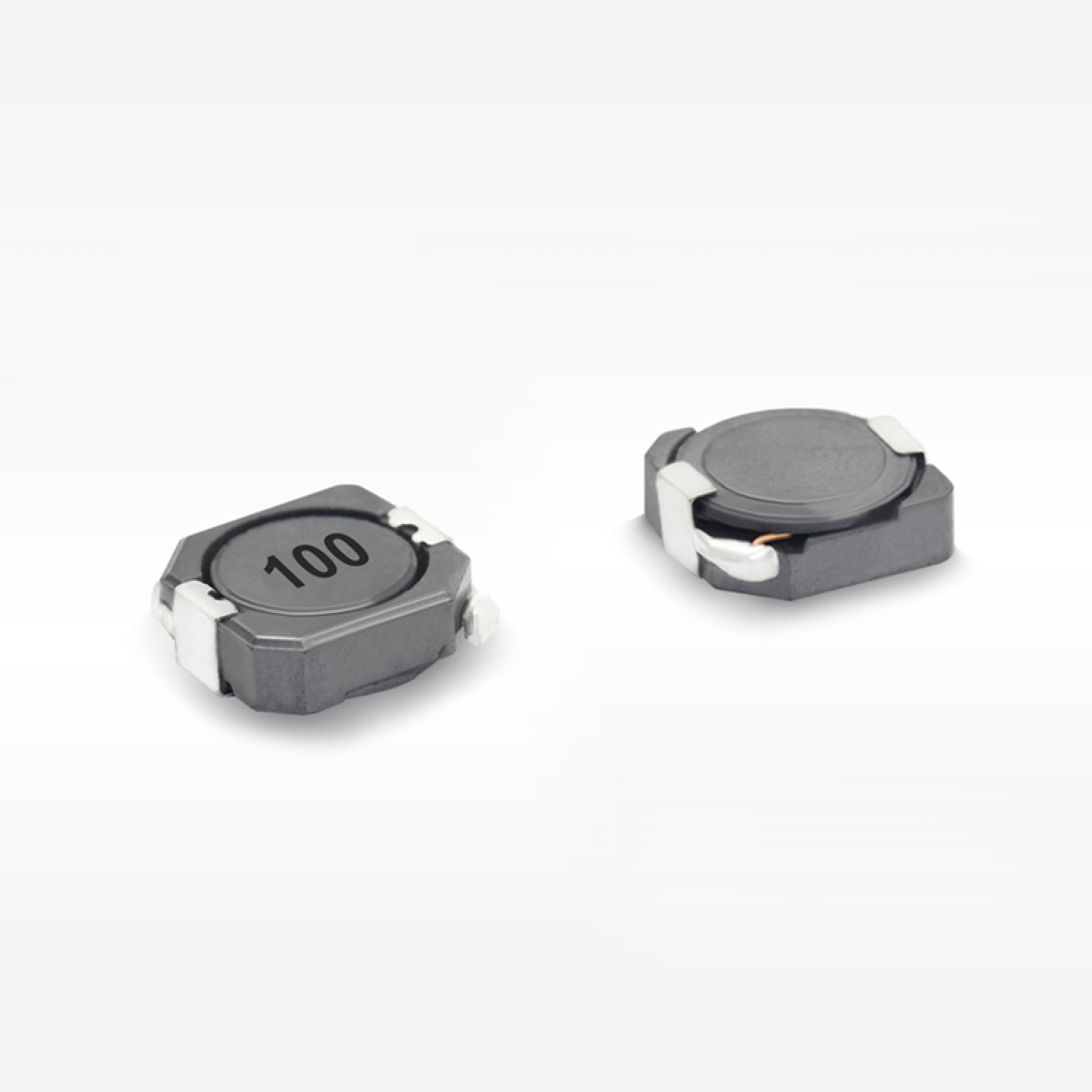

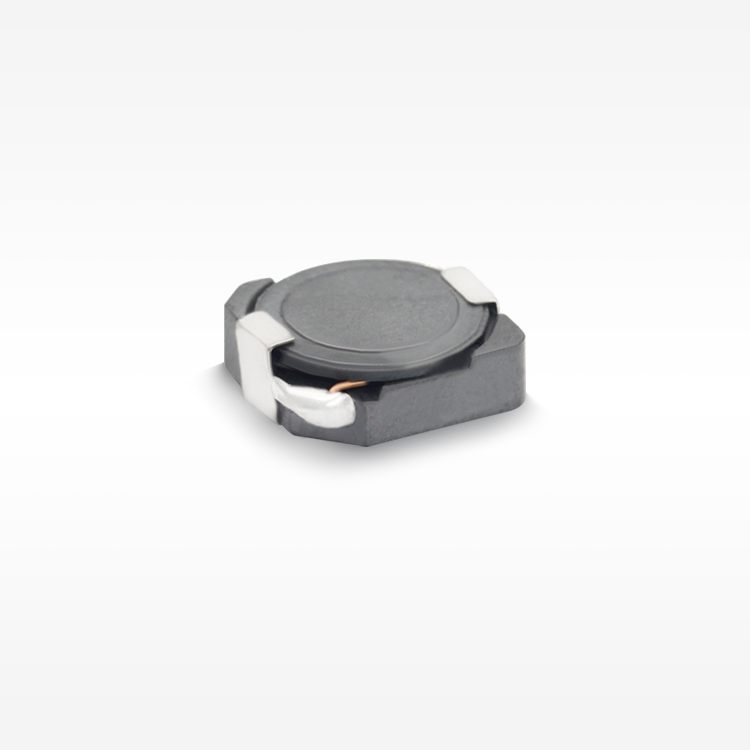

◾ 低DCR、高定格電流。
◾ 磁気シールド構造。
◾ 鉛フリー製品、RoHS準拠。
◾ キャリアテープ包装、SMTプロセスに適しています。
◾ 降圧コンバータ、ノートパソコン、ディスプレイ、ネットワーク通信機器などで広く使用されています。
◾ 動作温度 : -40℃ ～ +125℃（コイルの温度上昇を含む）。

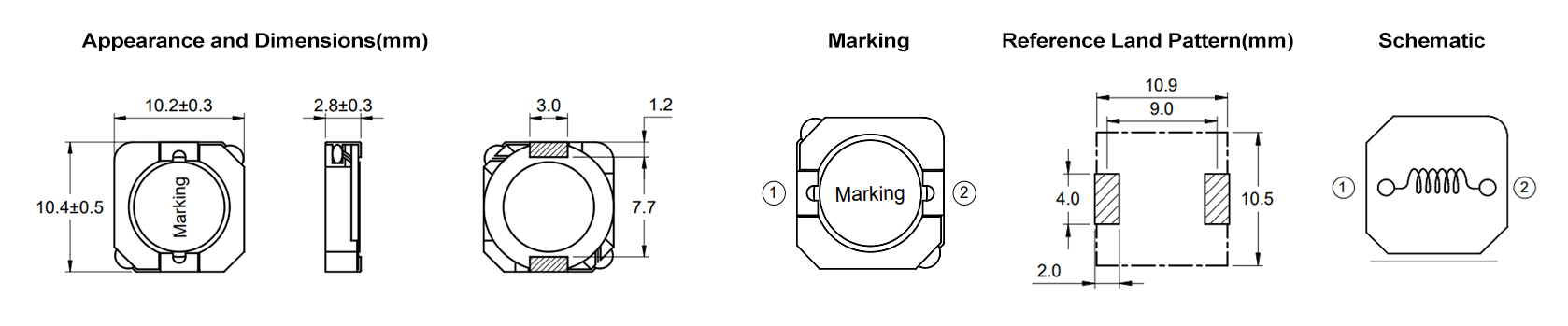

電気的特性
| 部品番号 | インダクタンス (μH) | DCR タイプ (mΩ) | Isat (A) | Irms (A) | 動作温度 (℃) | 長さ (mm) | 幅 (mm) | 高さ (mm) | マウント | シールド | コア材料 | AEC グレード |
| SPQ103-1R2N | 1.2 | 7.61 | 6.30 | 7.20 | -40~125 | 10.40 | 10.20 | 2.80 | SMD | Y | フェライト | n |
| SPQ103-2R2N | 2.2 | 10.30 | 5.80 | 6.19 | -40~125 | 10.40 | 10.20 | 2.80 | SMD | Y | フェライト | n |
| SPQ103-3R3N | 3.3 | 12.80 | 4.85 | 5.55 | -40~125 | 10.40 | 10.20 | 2.80 | SMD | Y | フェライト | n |
| SPQ103-5R6N | 5.6 | 20.00 | 3.80 | 4.44 | -40~125 | 10.40 | 10.20 | 2.80 | SMD | Y | フェライト | n |
| SPQ103-6R8N | 6.8 | 23.80 | 3.20 | 4.07 | -40~125 | 10.40 | 10.20 | 2.80 | SMD | Y | フェライト | n |
| SPQ103-8R2N | 8.2 | 30.00 | 3.00 | 3.63 | -40~125 | 10.40 | 10.20 | 2.80 | SMD | Y | フェライト | n |
| SPQ103-100M | 10 | 35.50 | 2.80 | 3.33 | -40~125 | 10.40 | 10.20 | 2.80 | SMD | Y | フェライト | n |
| SPQ103-120M | 12 | 45.30 | 2.70 | 2.95 | -40~125 | 10.40 | 10.20 | 2.80 | SMD | Y | フェライト | n |
| SPQ103-150M | 15 | 49.80 | 2.20 | 2.82 | -40~125 | 10.40 | 10.20 | 2.80 | SMD | Y | フェライト | n |
| SPQ103-180M | 18 | 65.00 | 2.05 | 2.46 | -40~125 | 10.40 | 10.20 | 2.80 | SMD | Y | フェライト | n |
| SPQ103-220M | 22 | 75.30 | 2.00 | 2.29 | -40~125 | 10.40 | 10.20 | 2.80 | SMD | Y | フェライト | n |
| SPQ103-270M | 27 | 95.00 | 1.72 | 2.04 | -40~125 | 10.40 | 10.20 | 2.80 | SMD | Y | フェライト | n |
| SPQ103-330M | 33 | 114.00 | 1.61 | 1.86 | -40~125 | 10.40 | 10.20 | 2.80 | SMD | Y | フェライト | n |
| SPQ103-390M | 39 | 126.00 | 1.40 | 1.77 | -40~125 | 10.40 | 10.20 | 2.80 | SMD | Y | フェライト | n |
| SPQ103-470M | 47 | 140.00 | 1.30 | 1.68 | -40~125 | 10.40 | 10.20 | 2.80 | SMD | Y | フェライト | n |
| SPQ103-560M | 56 | 180.00 | 1.15 | 1.49 | -40~125 | 10.40 | 10.20 | 2.80 | SMD | Y | フェライト | n |
| SPQ103-680M | 68 | 208.00 | 1.05 | 1.38 | -40~125 | 10.40 | 10.20 | 2.80 | SMD | Y | フェライト | n |
| SPQ103-820M | 82 | 243.00 | 0.95 | 1.27 | -40~125 | 10.40 | 10.20 | 2.80 | SMD | Y | フェライト | n |
| SPQ103-101M | 100 | 300.00 | 0.85 | 1.15 | -40~125 | 10.40 | 10.20 | 2.80 | SMD | Y | フェライト | n |
| SPQ103-121M | 120 | 353.00 | 0.80 | 1.06 | -40~125 | 10.40 | 10.20 | 2.80 | SMD | Y | フェライト | n |
| SPQ103-151M | 150 | 450.00 | 0.75 | 0.94 | -40~125 | 10.40 | 10.20 | 2.80 | SMD | Y | フェライト | n |
| SPQ103-181M | 180 | 532.00 | 0.68 | 0.86 | -40~125 | 10.40 | 10.20 | 2.80 | SMD | Y | フェライト | n |
| SPQ103-221M | 220 | 610.00 | 0.62 | 0.80 | -40~125 | 10.40 | 10.20 | 2.80 | SMD | Y | フェライト | n |
| SPQ103-271M | 270 | 818.00 | 0.56 | 0.69 | -40~125 | 10.40 | 10.20 | 2.80 | SMD | Y | フェライト | n |
| SPQ103-331M | 330 | 936.00 | 0.50 | 0.65 | -40~125 | 10.40 | 10.20 | 2.80 | SMD | Y | フェライト | n |
| SPQ103-391M | 390 | 1148.00 | 0.47 | 0.59 | -40~125 | 10.40 | 10.20 | 2.80 | SMD | Y | フェライト | n |
| SPQ103-471M | 470 | 1440.00 | 0.41 | 0.52 | -40~125 | 10.40 | 10.20 | 2.80 | SMD | Y | フェライト | n |
| SPQ103-561M | 560 | 1562.00 | 0.35 | 0.50 | -40~125 | 10.40 | 10.20 | 2.80 | SMD | Y | フェライト | n |
| SPQ103-681M | 680 | 2110.00 | 0.33 | 0.43 | -40~125 | 10.40 | 10.20 | 2.80 | SMD | Y | フェライト | n |
| SPQ103-821M | 820 | 2426.00 | 0.32 | 0.40 | -40~125 | 10.40 | 10.20 | 2.80 | SMD | Y | フェライト | n |
| SPQ103-102M | 1000 | 2856.00 | 0.31 | 0.37 | -40~125 | 10.40 | 10.20 | 2.80 | SMD | Y | フェライト | n |
【サンプル申請 】
適用
◾ バックコンバータ
ネットワーク通信機器
注意事項
◾ すべてのデータは25℃の周囲温度でテストされています。
◾ インダクタンス測定条件は100kHz、0.5Vです。
◾ 飽和電流：インダクタンスが初期値の30%減少したときのDC電流の実際の値。
◾ 温度上昇電流：温度上昇がΔT50℃(Ta=25℃)のときのDC電流の実際の値。
◾ 特別な注意：回路設計、部品配置、PCBのサイズと厚さ、冷却システムなど。
◾ すべてが製品の温度に影響します。最終的なアプリケーションで製品の温度を確認してください。
保存
◾ 製品の保管条件 : 温度 5～40℃, RH≤70%.
◾ 使用のために取り出す場合、残りの製品はプラスチック袋に密封し、上記の条件に従って保存し、端子（電極）の酸化を避け、はんだ付け状態に影響を与えないようにしてください。
◾ 貯蔵について コダカ 電子部品を出荷日から12ヶ月以上保管することは推奨されません。他の要因に加え、端子が劣化し、はんだ付け性が低下する可能性があります。したがって、すべての製品は出荷日から12ヶ月以内に使用してください。
◾ 高温、高湿度、ほこり、腐食に影響を受けやすい場所など、不適切な保管条件で製品を保管しないでください。
◾ 製品は常に注意して取り扱ってください。
◾ 直接素手で電極に触れないでください。油分がはんだ付けを妨げる可能性があります。
◾ はんだ付けのための最適な条件を常に確保してください。
