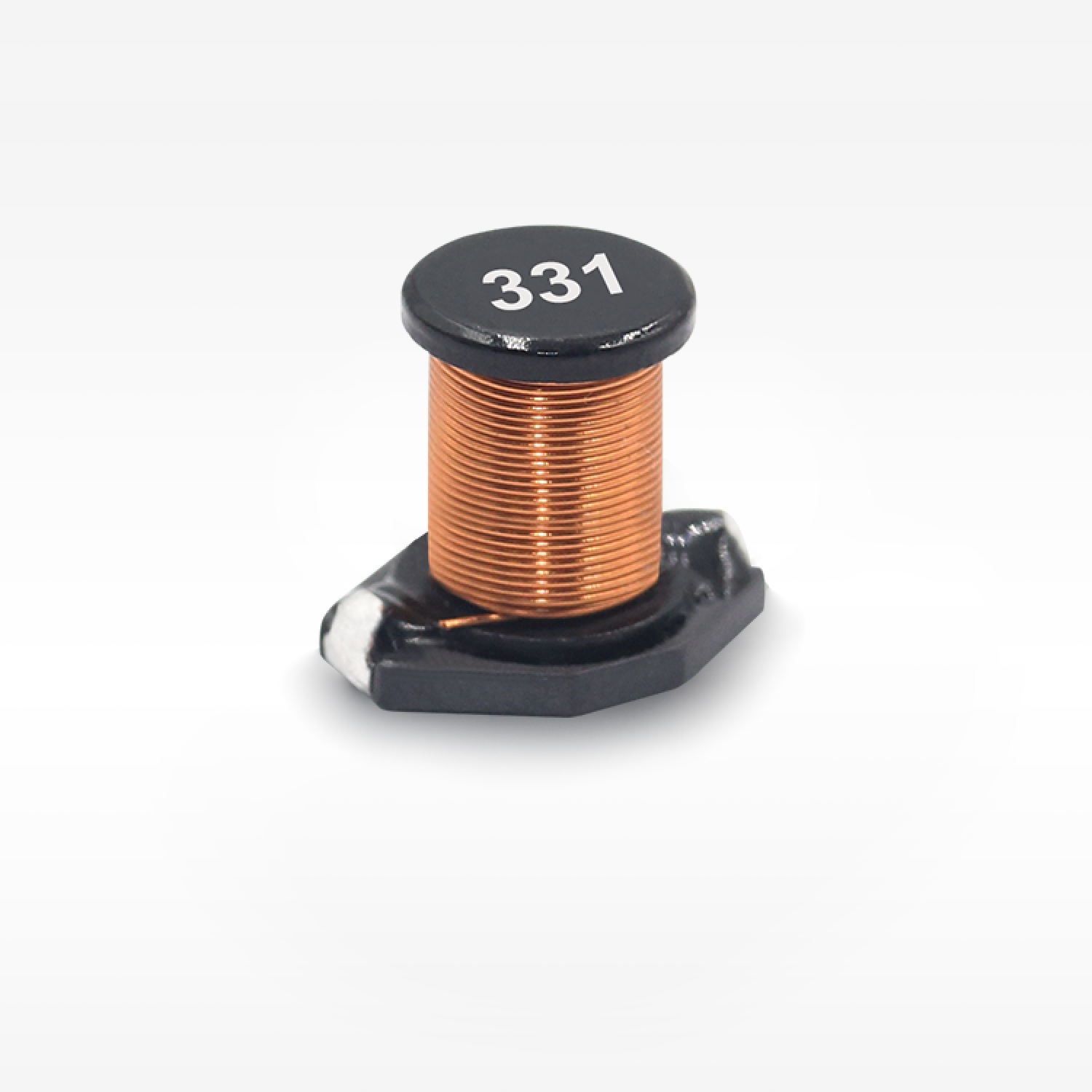

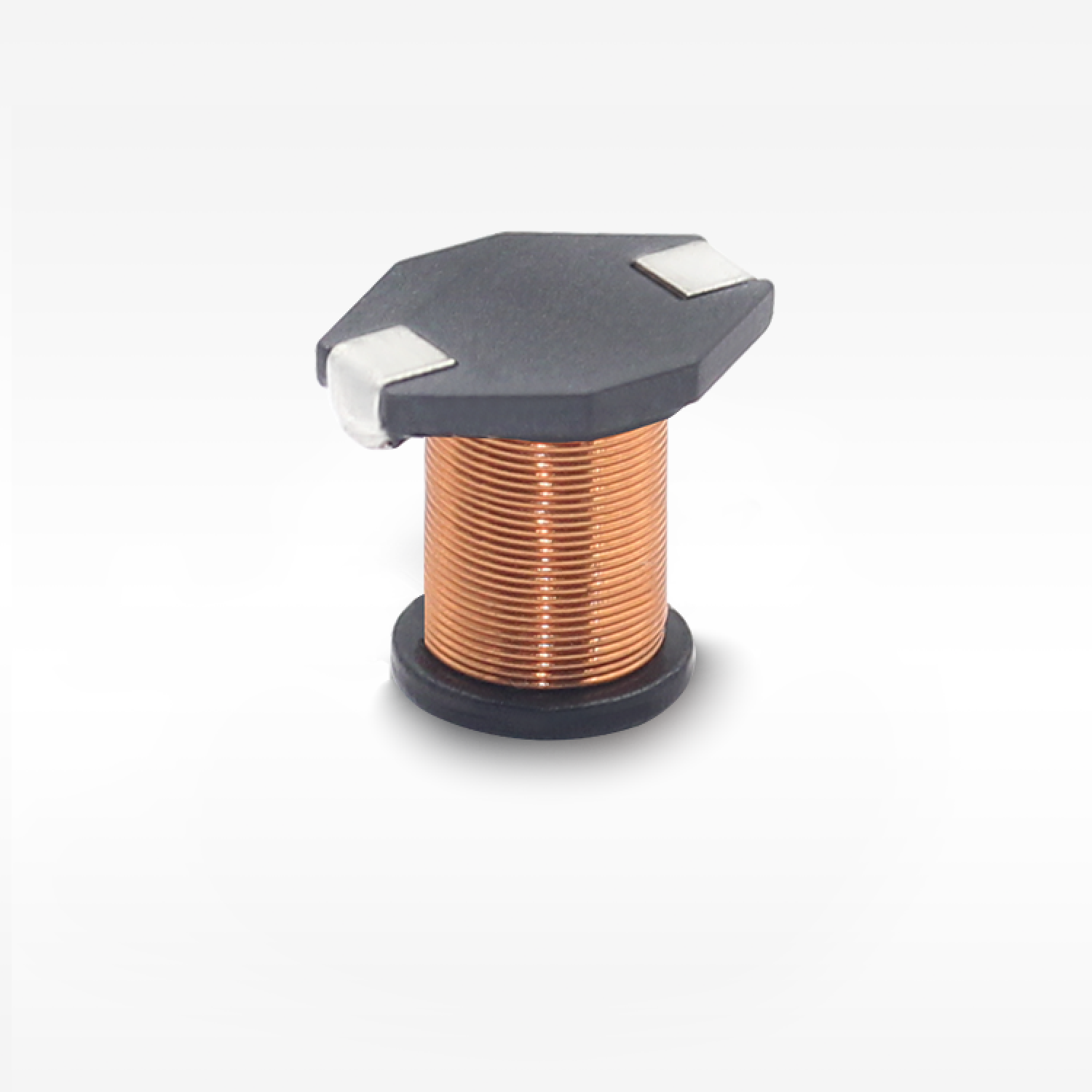

◾ 小型、高定格電流、低DCR。
◾ 鉛フリー製品、RoHS準拠。
◾ キャリアテープ包装、SMTプロセスに適しています。
円コンバーター,ディスプレイ,ノートPC,自動車電子機器,家電などに広く使用されています.
◾ 動作温度 : -40℃ ～ +125℃（コイルの温度上昇を含む）。
電気的特性

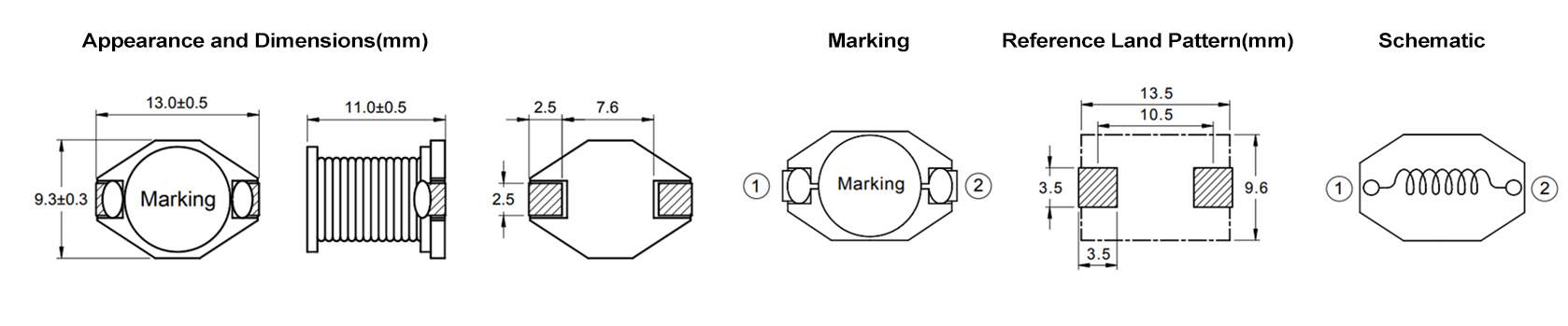

| 部品番号 | インダクタンス (μH) | DCR タイプ (mΩ) | Isat (A) | Irms (A) | 動作温度 (℃) | 長さ (mm) | 幅 (mm) | 高さ (mm) | マウント | シールド | コア材料 | AEC グレード |
| SPF3340-100M | 10.00 | 21.5 | 10.5 | 4.54 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | フェライト | n |
| SPF3340-120M | 12.00 | 23.3 | 10 | 4.36 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | フェライト | n |
| SPF3340-150M | 15.00 | 30.4 | 9.5 | 3.82 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | フェライト | n |
| SPF3340-180M | 18.00 | 34 | 9 | 3.61 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | フェライト | n |
| SPF3340-220M | 22.00 | 44 | 8.4 | 3.17 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | フェライト | n |
| SPF3340-270M | 27.00 | 50 | 7.5 | 2.98 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | フェライト | n |
| SPF3340-330M | 33.00 | 56 | 6.9 | 2.81 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | フェライト | n |
| SPF3340-390M | 39.00 | 62 | 6.3 | 2.67 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | フェライト | n |
| SPF3340-470M | 47.00 | 79.5 | 5.9 | 2.36 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | フェライト | n |
| SPF3340-560M | 56.00 | 89 | 5.35 | 2.23 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | フェライト | n |
| SPF3340-680M | 68.00 | 120 | 4.85 | 1.93 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | フェライト | n |
| SPF3340-820M | 82.00 | 137 | 4.35 | 1.8 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | フェライト | n |
| SPF3340-101M | 100.00 | 153 | 4 | 1.7 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | フェライト | n |
| SPF3340-121M | 120.00 | 208 | 3.6 | 1.46 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | フェライト | n |
| SPF3340-151M | 150.00 | 239 | 3.3 | 1.36 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | フェライト | n |
| SPF3340-181M | 180.00 | 307 | 3 | 1.2 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | フェライト | n |
| SPF3340-221M | 220.00 | 350 | 2.7 | 1.12 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | フェライト | n |
| SPF3340-271M | 270.00 | 398 | 2.4 | 1.05 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | フェライト | n |
| SPF3340-331M | 330.00 | 502 | 2.2 | 0.94 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | フェライト | n |
| SPF3340-391M | 390.00 | 650 | 2 | 0.83 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | フェライト | n |
| SPF3340-471M | 470.00 | 714 | 1.85 | 0.79 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | フェライト | n |
| SPF3340-561M | 560.00 | 804 | 1.7 | 0.74 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | フェライト | n |
| SPF3340-681M | 680.00 | 総額 | 1.5 | 0.66 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | フェライト | n |
| SPF3340-821M | 820.00 | 総額 | 1.4 | 0.58 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | フェライト | n |
| SPF3340-102M | 1000.00 | 総額 | 1.2 | 0.53 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | フェライト | n |
| SPF3340-152M | 1500.00 | 2,350 ドル | 1 | 0.43 | -40~125 | 13.00 | 9.30 | 11.00 | SMD | n | フェライト | n |
【サンプル申請 】
適用
◾ バックコンバータ
ネットワーク通信機器
注意事項
◾ すべてのデータは25℃の周囲温度でテストされています。
◾ インダクタンス測定条件は100kHz、0.5Vです。
◾ 飽和電流：インダクタンスが初期値の30%減少したときのDC電流の実際の値。
◾ 温度上昇電流：温度上昇がΔT50℃(Ta=25℃)のときのDC電流の実際の値。
◾ 特別な注意：回路設計、部品配置、PCBのサイズと厚さ、冷却システムなど。
◾ すべてが製品の温度に影響します。最終的なアプリケーションで製品の温度を確認してください。
保存
◾ 製品の保管条件 : 温度 5～40℃, RH≤70%.
◾ 使用のために取り出す場合、残りの製品はプラスチック袋に密封し、上記の条件に従って保存し、端子（電極）の酸化を避け、はんだ付け状態に影響を与えないようにしてください。
◾ 貯蔵について コダカ 電子部品を出荷日から12ヶ月以上保管することは推奨されません。他の要因に加え、端子が劣化し、はんだ付け性が低下する可能性があります。したがって、すべての製品は出荷日から12ヶ月以内に使用してください。
◾ 高温、高湿度、ほこり、腐食に影響を受けやすい場所など、不適切な保管条件で製品を保管しないでください。
◾ 製品は常に注意して取り扱ってください。
◾ 直接素手で電極に触れないでください。油分がはんだ付けを妨げる可能性があります。
◾ はんだ付けのための最適な条件を常に確保してください。
データシートダウンロード:
SPF3340 ファイル
