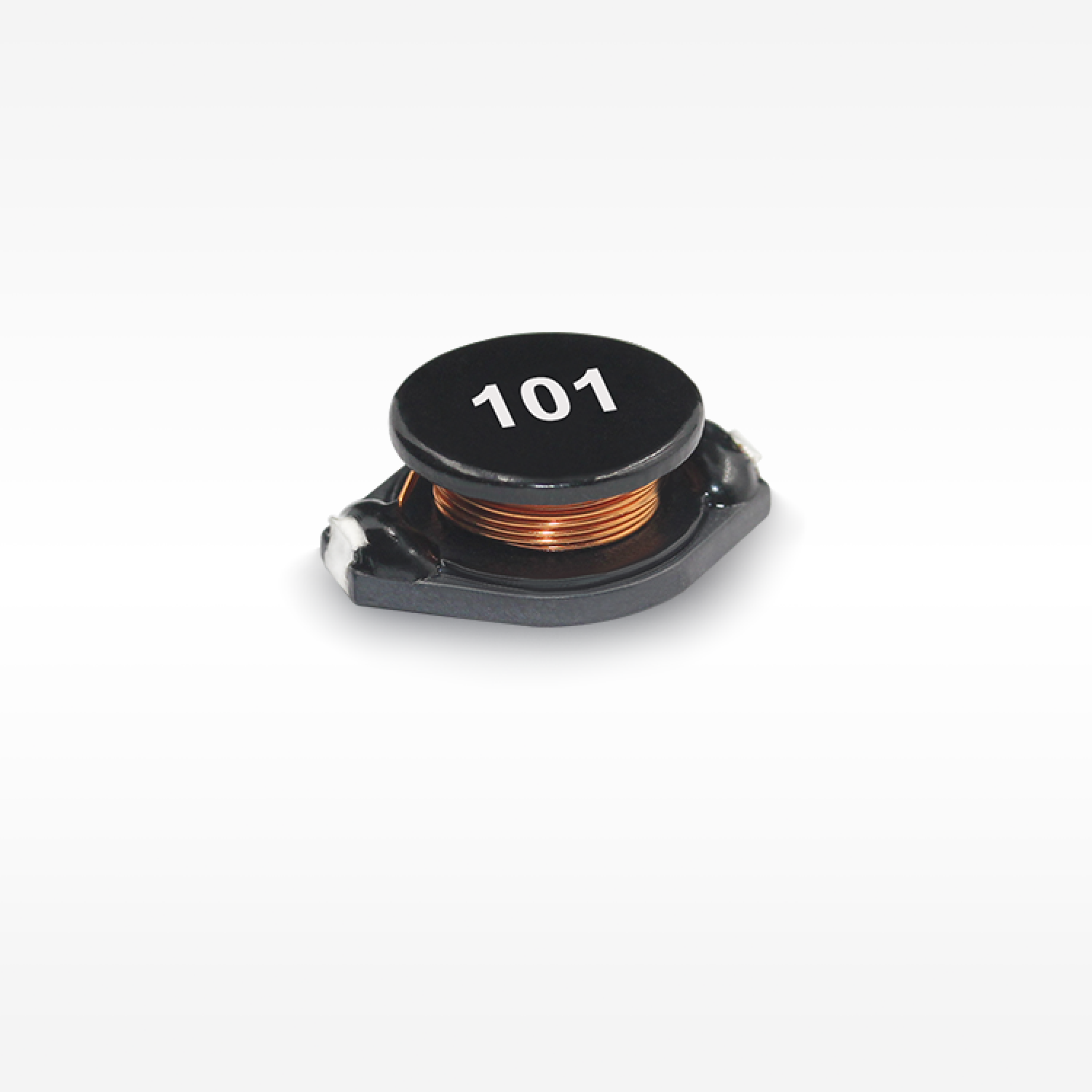

◾ 小型、高定格電流、低DCR。
◾ 鉛フリー製品、RoHS準拠。
◾ キャリアテープ包装、SMTプロセスに適しています。
円コンバーター,ディスプレイ,ノートPC,自動車電子機器,家電などに広く使用されています.
◾ 動作温度 : -40℃ ～ +125℃（コイルの温度上昇を含む）。

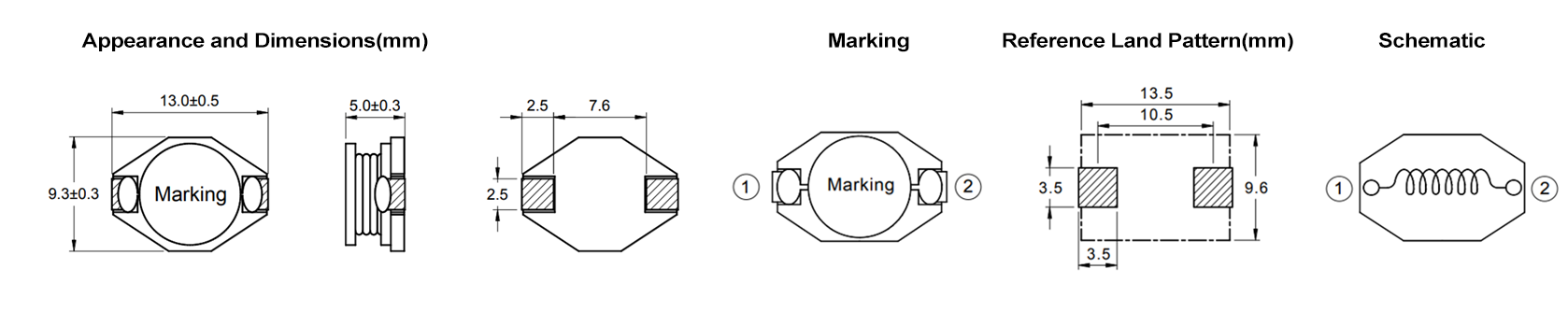

電気的特性
| 部品番号 | インダクタンス (μH) | DCR タイプ (mΩ) | Isat (A) | Irms (A) | 動作温度 (℃) | 長さ (mm) | 幅 (mm) | 高さ (mm) | マウント | シールド | コア材料 | AEC グレード |
| SPF3316-1R0M | 1 | 6.5 | 15 | 7.84 | -40~125 | 13.00 | 9.30 | 5.00 | SMD | n | フェライト | n |
| SPF3316-2R2M | 2.2 | 9.2 | 10.5 | 6.59 | -40~125 | 13.00 | 9.30 | 5.00 | SMD | n | フェライト | n |
| SPF3316-3R3M | 3.3 | 12 | 9 | 5.77 | -40~125 | 13.00 | 9.30 | 5.00 | SMD | n | フェライト | n |
| SPF3316-4R7M | 4.7 | 16 | 7.8 | 5 | -40~125 | 13.00 | 9.30 | 5.00 | SMD | n | フェライト | n |
| SPF3316-6R8M | 6.8 | 22.2 | 6.5 | 4.24 | -40~125 | 13.00 | 9.30 | 5.00 | SMD | n | フェライト | n |
| SPF3316-8R2M | 8.2 | 24.8 | 5.8 | 4.01 | -40~125 | 13.00 | 9.30 | 5.00 | SMD | n | フェライト | n |
| SPF3316-100M | 10 | 28.6 | 5.2 | 3.74 | -40~125 | 13.00 | 9.30 | 5.00 | SMD | n | フェライト | n |
| SPF3316-120M | 12 | 37.2 | 4.9 | 3.28 | -40~125 | 13.00 | 9.30 | 5.00 | SMD | n | フェライト | n |
| SPF3316-150M | 15 | 42 | 4.3 | 3.08 | -40~125 | 13.00 | 9.30 | 5.00 | SMD | n | フェライト | n |
| SPF3316-180M | 18 | 48 | 3.9 | 2.89 | -40~125 | 13.00 | 9.30 | 5.00 | SMD | n | フェライト | n |
| SPF3316-220M | 22 | 66 | 3.5 | 2.46 | -40~125 | 13.00 | 9.30 | 5.00 | SMD | n | フェライト | n |
| SPF3316-270M | 27 | 73 | 3.2 | 2.34 | -40~125 | 13.00 | 9.30 | 5.00 | SMD | n | フェライト | n |
| SPF3316-330M | 33 | 90 | 2.85 | 2.11 | -40~125 | 13.00 | 9.30 | 5.00 | SMD | n | フェライト | n |
| SPF3316-390M | 39 | 103 | 2.65 | 1.97 | -40~125 | 13.00 | 9.30 | 5.00 | SMD | n | フェライト | n |
| SPF3316-470M | 47 | 117 | 2.4 | 1.85 | -40~125 | 13.00 | 9.30 | 5.00 | SMD | n | フェライト | n |
| SPF3316-560M | 56 | 152 | 2.2 | 1.62 | -40~125 | 13.00 | 9.30 | 5.00 | SMD | n | フェライト | n |
| SPF3316-680M | 68 | 172 | 2 | 1.52 | -40~125 | 13.00 | 9.30 | 5.00 | SMD | n | フェライト | n |
| SPF3316-820M | 82 | 217 | 1.85 | 1.36 | -40~125 | 13.00 | 9.30 | 5.00 | SMD | n | フェライト | n |
| SPF3316-101M | 100 | 248 | 1.65 | 1.27 | -40~125 | 13.00 | 9.30 | 5.00 | SMD | n | フェライト | n |
| SPF3316-121M | 120 | 320 | 1.5 | 1.12 | -40~125 | 13.00 | 9.30 | 5.00 | SMD | n | フェライト | n |
| SPF3316-151M | 150 | 395 | 1.36 | 1.01 | -40~125 | 13.00 | 9.30 | 5.00 | SMD | n | フェライト | n |
| SPF3316-181M | 180 | 460 | 1.24 | 0.93 | -40~125 | 13.00 | 9.30 | 5.00 | SMD | n | フェライト | n |
| SPF3316-221M | 220 | 555 | 1.1 | 0.85 | -40~125 | 13.00 | 9.30 | 5.00 | SMD | n | フェライト | n |
| SPF3316-271M | 270 | 717 | 1.02 | 0.75 | -40~125 | 13.00 | 9.30 | 5.00 | SMD | n | フェライト | n |
| SPF3316-331M | 330 | 814 | 0.93 | 0.7 | -40~125 | 13.00 | 9.30 | 5.00 | SMD | n | フェライト | n |
| SPF3316-391M | 390 | 1030 | 0.85 | 0.62 | -40~125 | 13.00 | 9.30 | 5.00 | SMD | n | フェライト | n |
| SPF3316-471M | 470 | 1200 | 0.77 | 0.58 | -40~125 | 13.00 | 9.30 | 5.00 | SMD | n | フェライト | n |
| SPF3316-561M | 560 | 1480 | 0.7 | 0.52 | -40~125 | 13.00 | 9.30 | 5.00 | SMD | n | フェライト | n |
| SPF3316-681M | 680 | 1730 | 0.64 | 0.48 | -40~125 | 13.00 | 9.30 | 5.00 | SMD | n | フェライト | n |
| SPF3316-821M | 820 | 2000 | 0.57 | 0.45 | -40~125 | 13.00 | 9.30 | 5.00 | SMD | n | フェライト | n |
| SPF3316-102M | 1000 | 2500 | 0.52 | 0.4 | -40~125 | 13.00 | 9.30 | 5.00 | SMD | n | フェライト | n |
【サンプル申請 】
適用
◾ バックコンバータ
ネットワーク通信機器
注意事項
◾ すべてのデータは25℃の周囲温度でテストされています。
◾ インダクタンス測定条件は100kHz、0.5Vです。
◾ 飽和電流：インダクタンスが初期値の30%減少したときのDC電流の実際の値。
◾ 温度上昇電流：温度上昇がΔT50℃(Ta=25℃)のときのDC電流の実際の値。
◾ 特別な注意：回路設計、部品配置、PCBのサイズと厚さ、冷却システムなど。
◾ すべてが製品の温度に影響します。最終的なアプリケーションで製品の温度を確認してください。
保存
◾ 製品の保管条件 : 温度 5～40℃, RH≤70%.
◾ 使用のために取り出す場合、残りの製品はプラスチック袋に密封し、上記の条件に従って保存し、端子（電極）の酸化を避け、はんだ付け状態に影響を与えないようにしてください。
◾ 貯蔵について コダカ 電子部品を出荷日から12ヶ月以上保管することは推奨されません。他の要因に加え、端子が劣化し、はんだ付け性が低下する可能性があります。したがって、すべての製品は出荷日から12ヶ月以内に使用してください。
◾ 高温、高湿度、ほこり、腐食に影響を受けやすい場所など、不適切な保管条件で製品を保管しないでください。
◾ 製品は常に注意して取り扱ってください。
◾ 直接素手で電極に触れないでください。油分がはんだ付けを妨げる可能性があります。
◾ はんだ付けのための最適な条件を常に確保してください。
データシートダウンロード:
SPF3316.pdf
