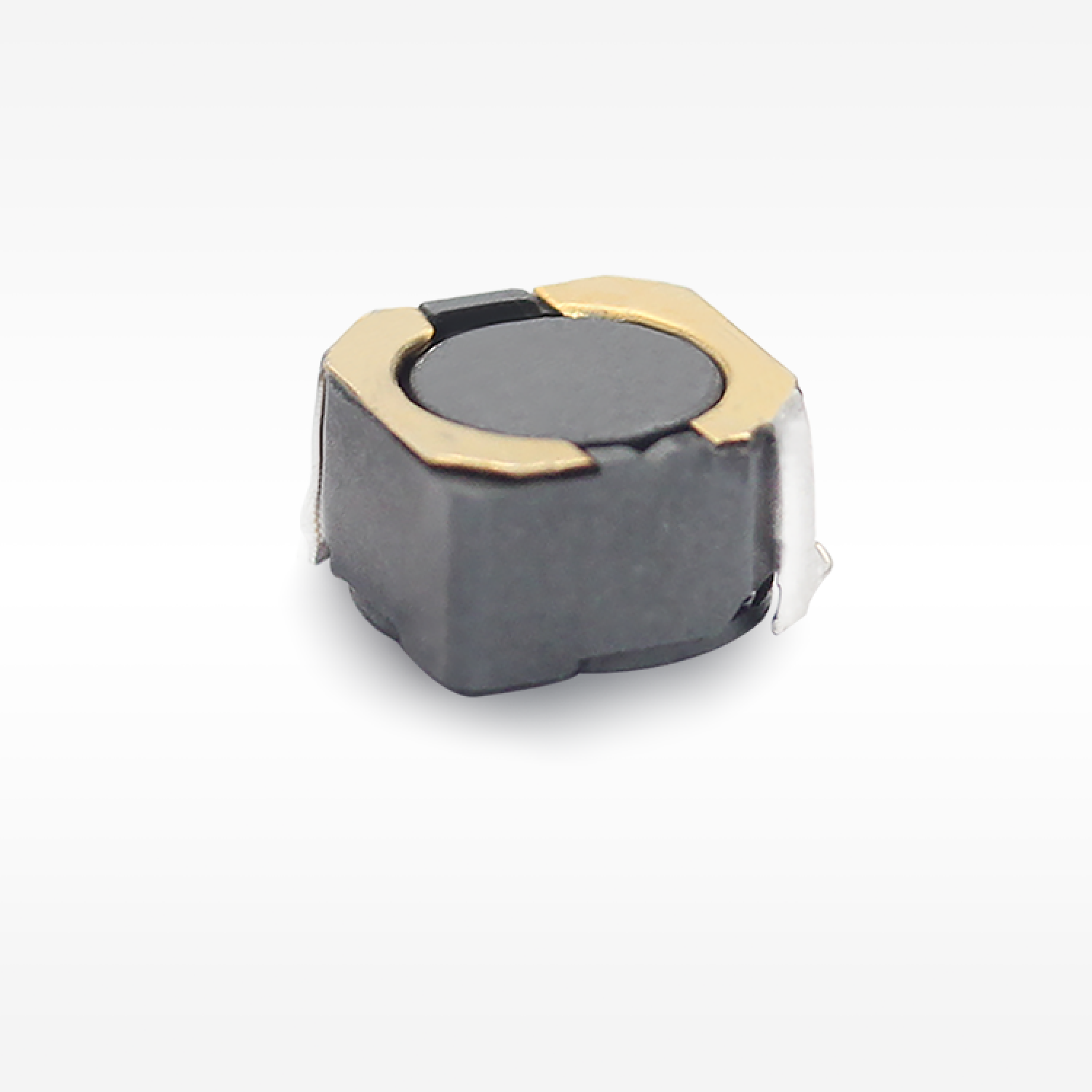

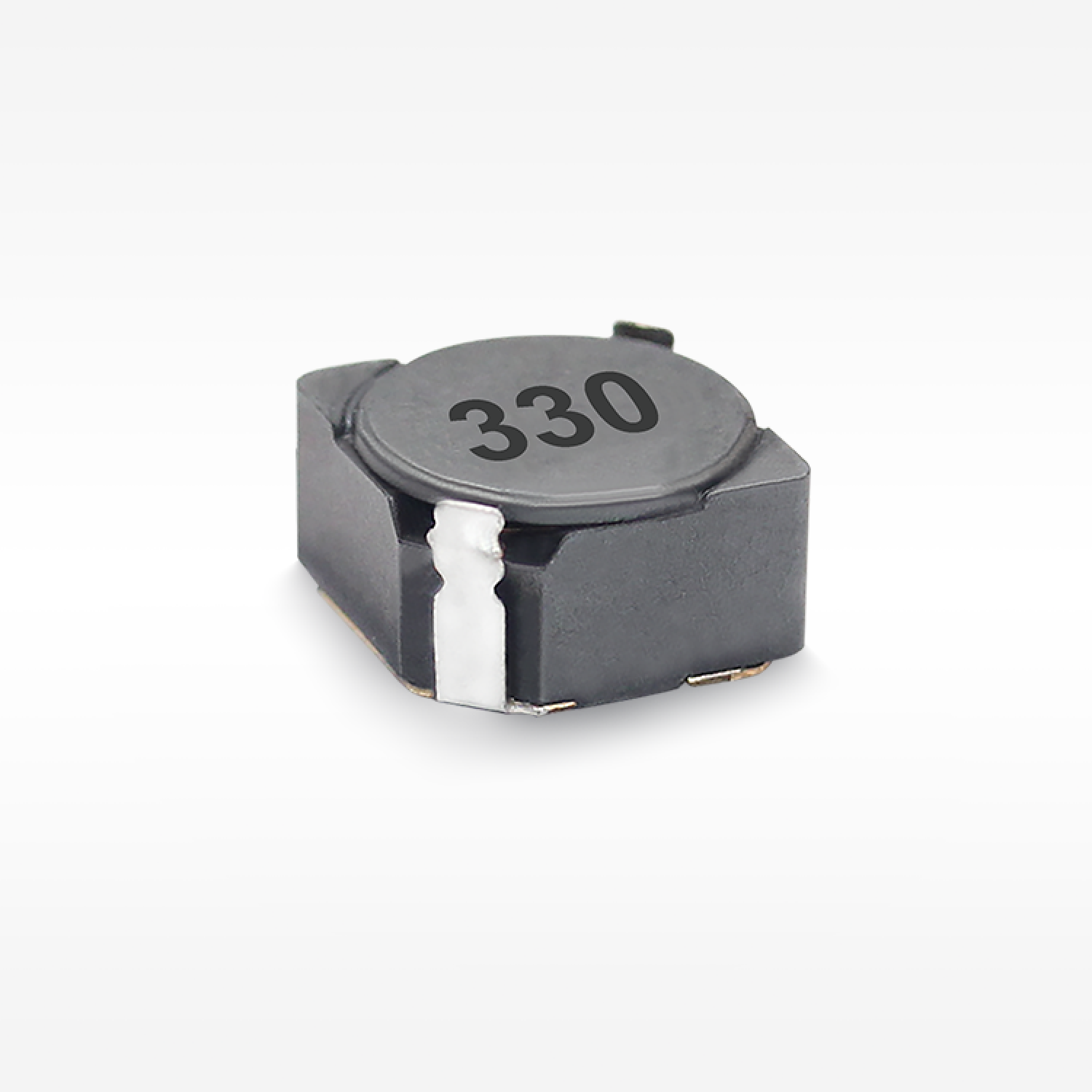

◾ 小型、高定格電流、低DCR。
◾ 鉛フリー製品、RoHS準拠。
◾ キャリアテープ包装、SMTプロセスに適しています。
◾ バックコンバータ、ディスプレイ、ノートパソコン、ネットワーク通信機器などで広く使用されています。
◾ 動作温度 : -40℃ ～ +125℃（コイルの温度上昇を含む）。

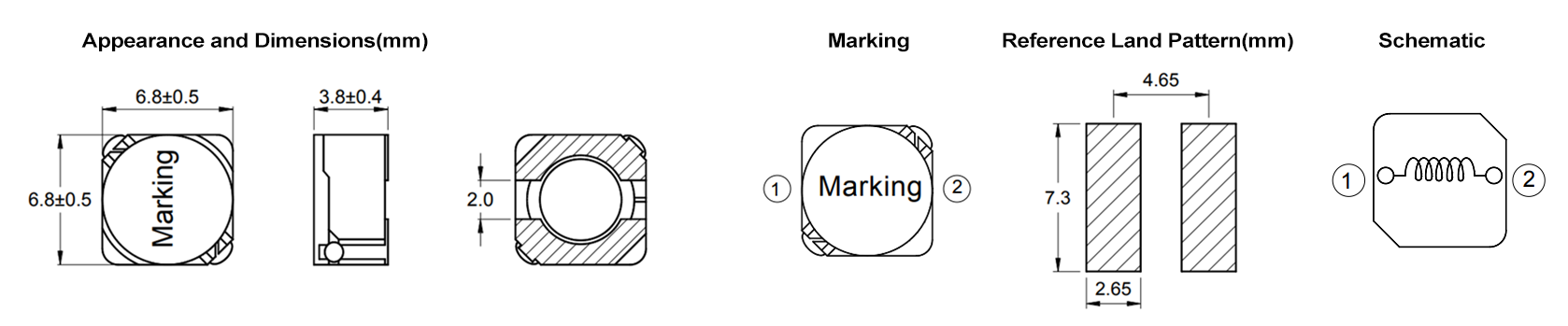

電気的特性
| 部品番号 | インダクタンス (μH) | DCR タイプ (mΩ) | Isat (A) | Irms (A) | 動作温度 (℃) | 長さ (mm) | 幅 (mm) | 高さ (mm) | マウント | シールド | コア材料 | AEC グレード |
| SPD6D38-1R0N | 1 | 11 | 7.5 | 5.33 | -40~125 | 6.80 | 6.80 | 3.80 | SMD | Y | フェライト | n |
| SPD6D38-2R2N | 2.2 | 14 | 5.1 | 4.73 | -40~125 | 6.80 | 6.80 | 3.80 | SMD | Y | フェライト | n |
| SPD6D38-3R3N | 3.3 | 18 | 4.1 | 4.17 | -40~125 | 6.80 | 6.80 | 3.80 | SMD | Y | フェライト | n |
| SPD6D38-4R7N | 4.7 | 23 | 3.7 | 3.69 | -40~125 | 6.80 | 6.80 | 3.80 | SMD | Y | フェライト | n |
| SPD6D38-6R8N | 6.8 | 27 | 3 | 3.4 | -40~125 | 6.80 | 6.80 | 3.80 | SMD | Y | フェライト | n |
| SPD6D38-8R2N | 8.2 | 36.7 | 2.55 | 2.92 | -40~125 | 6.80 | 6.80 | 3.80 | SMD | Y | フェライト | n |
| SPD6D38-100M | 10 | 39 | 2.4 | 2.83 | -40~125 | 6.80 | 6.80 | 3.80 | SMD | Y | フェライト | n |
| SPD6D38-120M | 12 | 48.7 | 2.2 | 2.53 | -40~125 | 6.80 | 6.80 | 3.80 | SMD | Y | フェライト | n |
| SPD6D38-150M | 15 | 58.5 | 1.9 | 2.31 | -40~125 | 6.80 | 6.80 | 3.80 | SMD | Y | フェライト | n |
| SPD6D38-220M | 22 | 86 | 1.65 | 1.91 | -40~125 | 6.80 | 6.80 | 3.80 | SMD | Y | フェライト | n |
| SPD6D38-270M | 27 | 100 | 1.45 | 1.77 | -40~125 | 6.80 | 6.80 | 3.80 | SMD | Y | フェライト | n |
| SPD6D38-330M | 33 | 112 | 1.2 | 1.67 | -40~125 | 6.80 | 6.80 | 3.80 | SMD | Y | フェライト | n |
| SPD6D38-390M | 39 | 146 | 1.2 | 1.46 | -40~125 | 6.80 | 6.80 | 3.80 | SMD | Y | フェライト | n |
| SPD6D38-470M | 47 | 156 | 1.1 | 1.42 | -40~125 | 6.80 | 6.80 | 3.80 | SMD | Y | フェライト | n |
| SPD6D38-560M | 56 | 186 | 1 | 1.3 | -40~125 | 6.80 | 6.80 | 3.80 | SMD | Y | フェライト | n |
| SPD6D38-680M | 68 | 240 | 0.9 | 1.14 | -40~125 | 6.80 | 6.80 | 3.80 | SMD | Y | フェライト | n |
| SPD6D38-820M | 82 | 268 | 0.8 | 1.08 | -40~125 | 6.80 | 6.80 | 3.80 | SMD | Y | フェライト | n |
| SPD6D38-101M | 100 | 348 | 0.75 | 0.95 | -40~125 | 6.80 | 6.80 | 3.80 | SMD | Y | フェライト | n |
| SPD6D38-151M | 150 | 500 | 0.62 | 0.79 | -40~125 | 6.80 | 6.80 | 3.80 | SMD | Y | フェライト | n |
| SPD6D38-221M | 220 | 675 | 0.51 | 0.68 | -40~125 | 6.80 | 6.80 | 3.80 | SMD | Y | フェライト | n |
| SPD6D38-271M | 270 | 840 | 0.45 | 0.61 | -40~125 | 6.80 | 6.80 | 3.80 | SMD | Y | フェライト | n |
| SPD6D38-331M | 330 | 1065 | 0.42 | 0.54 | -40~125 | 6.80 | 6.80 | 3.80 | SMD | Y | フェライト | n |
| SPD6D38-391M | 390 | 1175 | 0.39 | 0.52 | -40~125 | 6.80 | 6.80 | 3.80 | SMD | Y | フェライト | n |
| SPD6D38-471M | 470 | 1700 | 0.35 | 0.43 | -40~125 | 6.80 | 6.80 | 3.80 | SMD | Y | フェライト | n |
| SPD6D38-561M | 560 | 1860 | 0.33 | 0.41 | -40~125 | 6.80 | 6.80 | 3.80 | SMD | Y | フェライト | n |
| SPD6D38-681M | 680 | 2470 | 0.29 | 0.36 | -40~125 | 6.80 | 6.80 | 3.80 | SMD | Y | フェライト | n |
| SPD6D38-821M | 820 | 3130 | 0.27 | 0.32 | -40~125 | 6.80 | 6.80 | 3.80 | SMD | Y | フェライト | n |
| SPD6D38-102M | 1000 | 3580 | 0.24 | 0.3 | -40~125 | 6.80 | 6.80 | 3.80 | SMD | Y | フェライト | n |
【サンプル申請 】
適用
◾ バックコンバータ
ネットワーク通信機器
注意事項
◾ すべてのデータは25℃の周囲温度でテストされています。
◾ インダクタンス測定条件は100kHz、0.5Vです。
◾ 飽和電流：インダクタンスが初期値の30%減少したときのDC電流の実際の値。
◾ 温度上昇電流：温度上昇がΔT50℃(Ta=25℃)のときのDC電流の実際の値。
◾ 特別な注意：回路設計、部品配置、PCBのサイズと厚さ、冷却システムなど。
◾ すべてが製品の温度に影響します。最終的なアプリケーションで製品の温度を確認してください。
保存
◾ 製品の保管条件 : 温度 5～40℃, RH≤70%.
◾ 使用のために取り出す場合、残りの製品はプラスチック袋に密封し、上記の条件に従って保存し、端子（電極）の酸化を避け、はんだ付け状態に影響を与えないようにしてください。
◾ 貯蔵について コダカ 電子部品を出荷日から12ヶ月以上保管することは推奨されません。他の要因に加え、端子が劣化し、はんだ付け性が低下する可能性があります。したがって、すべての製品は出荷日から12ヶ月以内に使用してください。
◾ 高温、高湿度、ほこり、腐食に影響を受けやすい場所など、不適切な保管条件で製品を保管しないでください。
◾ 製品は常に注意して取り扱ってください。
◾ 直接素手で電極に触れないでください。油分がはんだ付けを妨げる可能性があります。
◾ はんだ付けのための最適な条件を常に確保してください。
