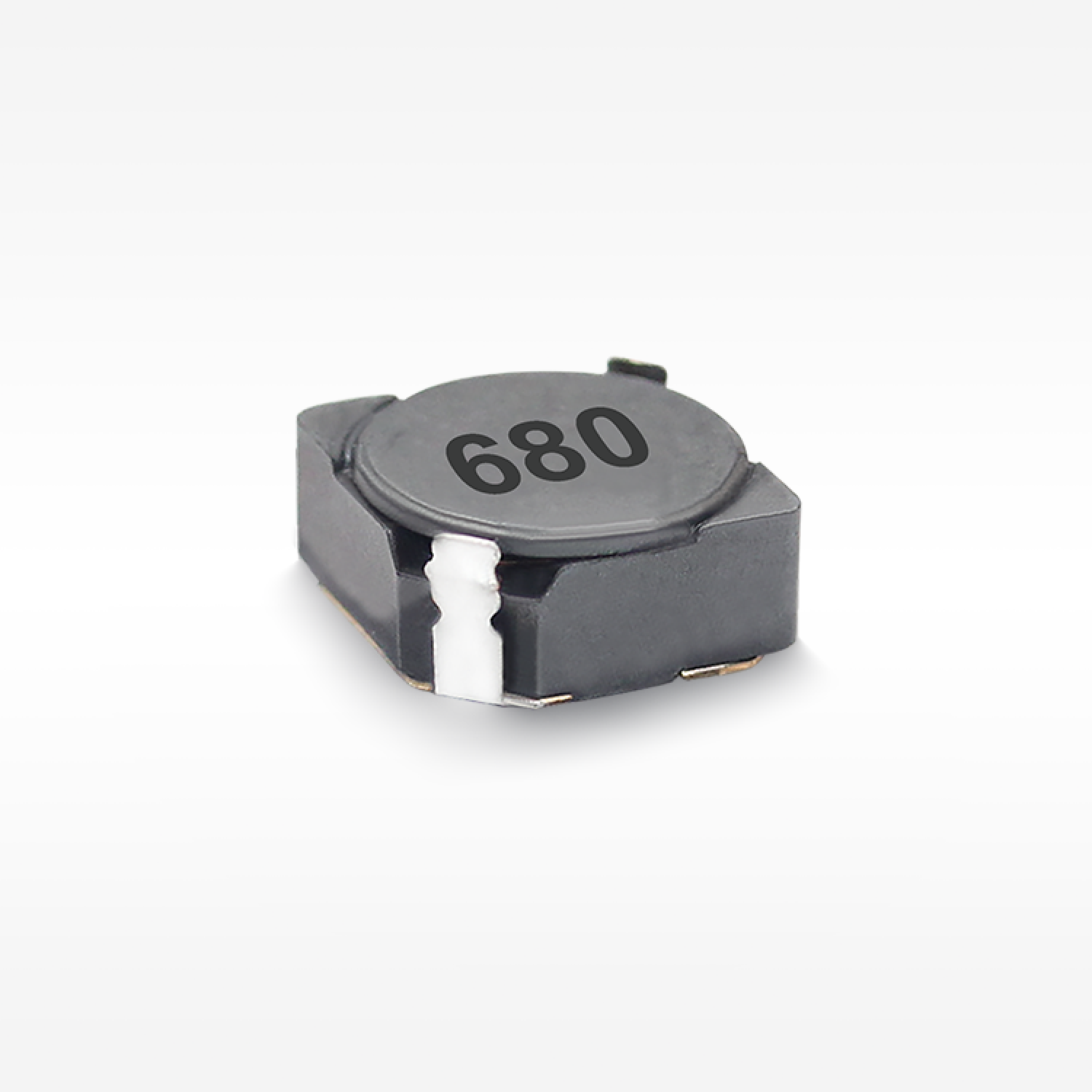

◾ 小型、高定格電流、低DCR。
◾ 鉛フリー製品、RoHS準拠。
◾ キャリアテープ包装、SMTプロセスに適しています。
◾ バックコンバータ、ディスプレイ、ノートパソコン、ネットワーク通信機器などで広く使用されています。
◾ 動作温度 : -40℃ ～ +125℃（コイルの温度上昇を含む）。

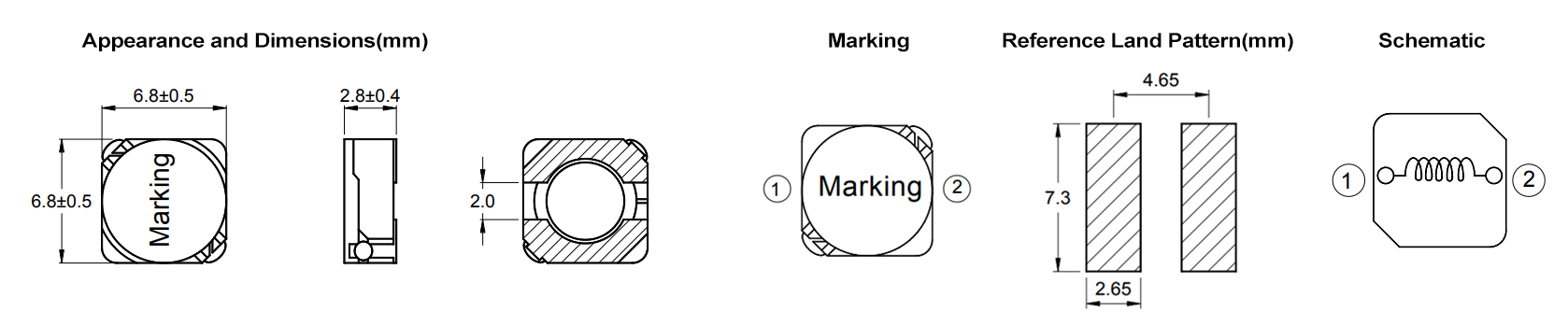

電気的特性
| 部品番号 | インダクタンス (μH) | DCR タイプ (mΩ) | Isat (A) | Irms (A) | 動作温度 (℃) | 長さ (mm) | 幅 (mm) | 高さ (mm) | マウント | シールド | コア材料 | AEC グレード |
| SPD6D28-1R0N | 1 | 12.3 | 6 | 4.86 | -40~125 | 6.80 | 6.80 | 2.80 | SMD | Y | フェライト | n |
| SPD6D28-2R2N | 2.2 | 16.8 | 3.8 | 4.16 | -40~125 | 6.80 | 6.80 | 2.80 | SMD | Y | フェライト | n |
| SPD6D28-3R3N | 3.3 | 21.6 | 3.1 | 3.67 | -40~125 | 6.80 | 6.80 | 2.80 | SMD | Y | フェライト | n |
| SPD6D28-4R7N | 4.7 | 28.7 | 2.6 | 3.18 | -40~125 | 6.80 | 6.80 | 2.80 | SMD | Y | フェライト | n |
| SPD6D28-6R8N | 6.8 | 40 | 2.15 | 2.7 | -40~125 | 6.80 | 6.80 | 2.80 | SMD | Y | フェライト | n |
| SPD6D28-8R2N | 8.2 | 45 | 2 | 2.54 | -40~125 | 6.80 | 6.80 | 2.80 | SMD | Y | フェライト | n |
| SPD6D28-100M | 10 | 56 | 1.85 | 2.28 | -40~125 | 6.80 | 6.80 | 2.80 | SMD | Y | フェライト | n |
| SPD6D28-120M | 12 | 67.5 | 1.65 | 2.08 | -40~125 | 6.80 | 6.80 | 2.80 | SMD | Y | フェライト | n |
| SPD6D28-150M 試行錯誤した | 15 | 76 | 1.4 | 1.96 | -40~125 | 6.80 | 6.80 | 2.80 | SMD | Y | フェライト | n |
| SPD6D28-220M | 22 | 116 | 1.2 | 1.58 | -40~125 | 6.80 | 6.80 | 2.80 | SMD | Y | フェライト | n |
| SPD6D28-270M について | 27 | 145 | 1.1 | 1.42 | -40~125 | 6.80 | 6.80 | 2.80 | SMD | Y | フェライト | n |
| SPD6D28-330M | 33 | 167 | 1 | 1.32 | -40~125 | 6.80 | 6.80 | 2.80 | SMD | Y | フェライト | n |
| SPD6D28-470M | 47 | 240 | 0.8 | 1.1 | -40~125 | 6.80 | 6.80 | 2.80 | SMD | Y | フェライト | n |
| SPD6D28-560M について | 56 | 260 | 0.75 | 1.06 | -40~125 | 6.80 | 6.80 | 2.80 | SMD | Y | フェライト | n |
| SPD6D28-680M | 68 | 300 | 0.7 | 0.98 | -40~125 | 6.80 | 6.80 | 2.80 | SMD | Y | フェライト | n |
| SPD6D28-820M | 82 | 374 | 0.63 | 0.88 | -40~125 | 6.80 | 6.80 | 2.80 | SMD | Y | フェライト | n |
| SPD6D28-101M について | 100 | 505 | 0.57 | 0.76 | -40~125 | 6.80 | 6.80 | 2.80 | SMD | Y | フェライト | n |
| SPD6D28-151M について | 150 | 650 | 0.46 | 0.67 | -40~125 | 6.80 | 6.80 | 2.80 | SMD | Y | フェライト | n |
| SPD6D28-221M について | 220 | 905 | 0.38 | 0.57 | -40~125 | 6.80 | 6.80 | 2.80 | SMD | Y | フェライト | n |
| SPD6D28-271M について | 270 | 1250 | 0.35 | 0.48 | -40~125 | 6.80 | 6.80 | 2.80 | SMD | Y | フェライト | n |
| SPD6D28-331M | 330 | 1600 | 0.32 | 0.43 | -40~125 | 6.80 | 6.80 | 2.80 | SMD | Y | フェライト | n |
| SPD6D28-471M について | 470 | 2335 | 0.26 | 0.35 | -40~125 | 6.80 | 6.80 | 2.80 | SMD | Y | フェライト | n |
【サンプル申請 】
適用
◾ バックコンバータ
ネットワーク通信機器
注意事項
◾ すべてのデータは25℃の周囲温度でテストされています。
◾ インダクタンス測定条件は100kHz、0.5Vです。
◾ 飽和電流：インダクタンスが初期値の30%減少したときのDC電流の実際の値。
◾ 温度上昇電流：温度上昇がΔT50℃(Ta=25℃)のときのDC電流の実際の値。
◾ 特別な注意：回路設計、部品配置、PCBのサイズと厚さ、冷却システムなど。
◾ すべてが製品の温度に影響します。最終的なアプリケーションで製品の温度を確認してください。
保存
◾ 製品の保管条件 : 温度 5～40℃, RH≤70%.
◾ 使用のために取り出す場合、残りの製品はプラスチック袋に密封し、上記の条件に従って保存し、端子（電極）の酸化を避け、はんだ付け状態に影響を与えないようにしてください。
◾ 貯蔵について コダカ 電子部品を出荷日から12ヶ月以上保管することは推奨されません。他の要因に加え、端子が劣化し、はんだ付け性が低下する可能性があります。したがって、すべての製品は出荷日から12ヶ月以内に使用してください。
◾ 高温、高湿度、ほこり、腐食に影響を受けやすい場所など、不適切な保管条件で製品を保管しないでください。
◾ 製品は常に注意して取り扱ってください。
◾ 直接素手で電極に触れないでください。油分がはんだ付けを妨げる可能性があります。
◾ はんだ付けのための最適な条件を常に確保してください。
