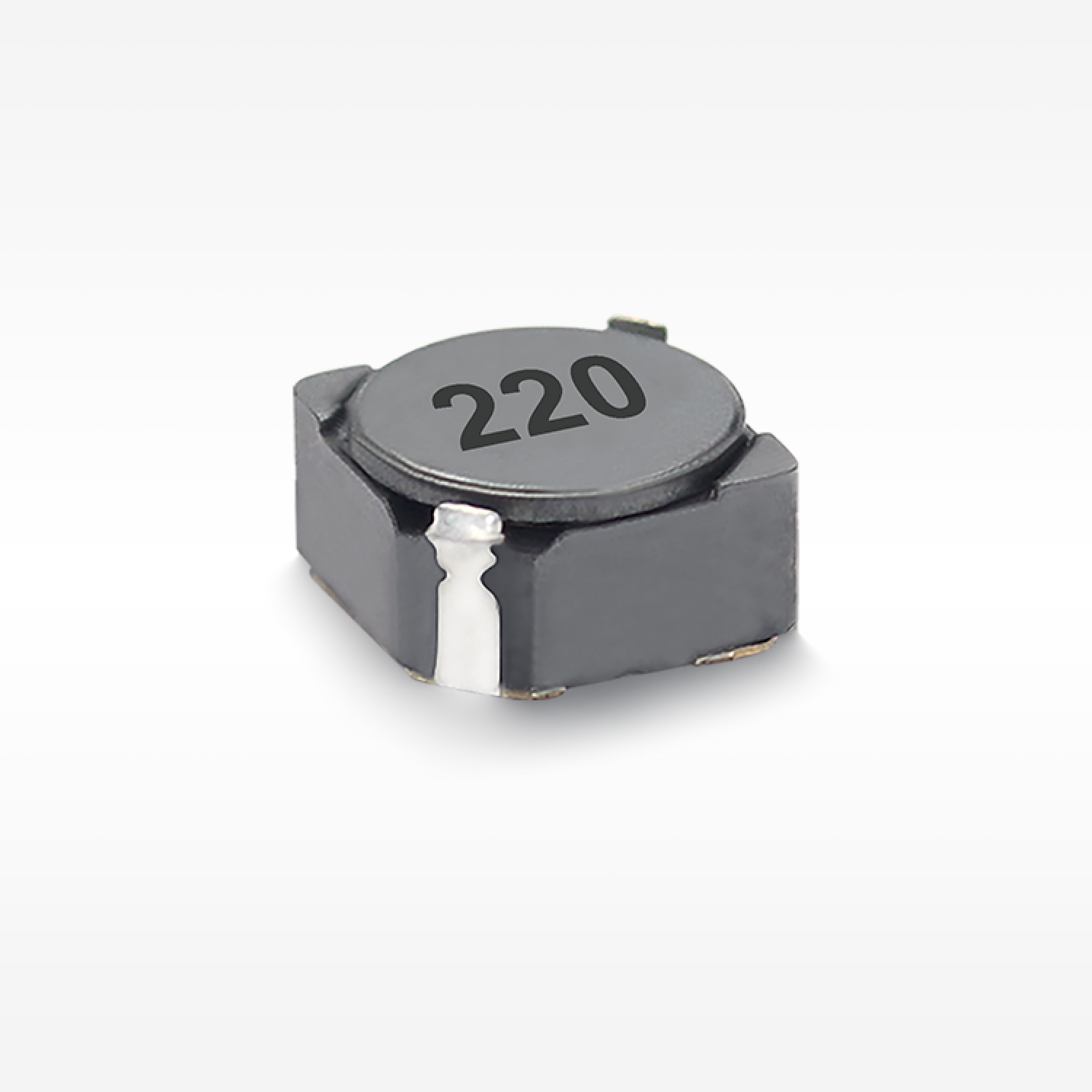

◾ 小型、高定格電流、低DCR。
◾ 鉛フリー製品、RoHS準拠。
◾ キャリアテープ包装、SMTプロセスに適しています。
◾ バックコンバータ、ディスプレイ、ノートパソコン、ネットワーク通信機器などで広く使用されています。
◾ 動作温度 : -40℃ ～ +125℃（コイルの温度上昇を含む）。

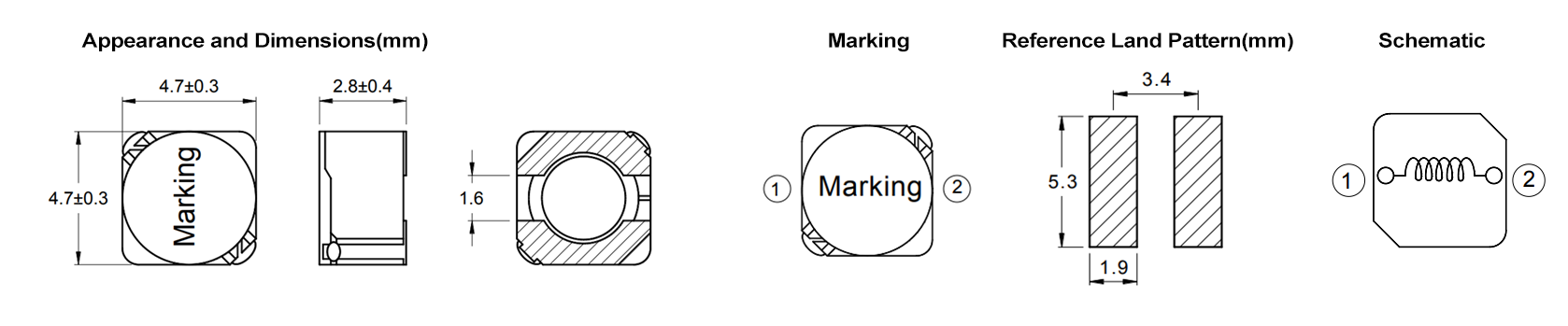

電気的特性
| 部品番号 | インダクタンス (μH) | DCR タイプ (mΩ) | Isat (A) | Irms (A) | 動作温度 (℃) | 長さ (mm) | 幅 (mm) | 高さ (mm) | マウント | シールド | コア材料 | AEC グレード |
| SPD4D28-1R0N | 1 | 16 | 3.75 | 3.61 | -40~125 | 4.70 | 4.70 | 2.80 | SMD | Y | フェライト | n |
| SPD4D28-2R2N | 2.2 | 20 | 2.9 | 3.23 | -40~125 | 4.70 | 4.70 | 2.80 | SMD | Y | フェライト | n |
| SPD4D28-3R3N | 3.3 | 29.5 | 2.35 | 2.66 | -40~125 | 4.70 | 4.70 | 2.80 | SMD | Y | フェライト | n |
| SPD4D28-4R7N | 4.7 | 44 | 1.95 | 2.18 | -40~125 | 4.70 | 4.70 | 2.80 | SMD | Y | フェライト | n |
| SPD4D28-6R8N | 6.8 | 49.2 | 1.65 | 2.06 | -40~125 | 4.70 | 4.70 | 2.80 | SMD | Y | フェライト | n |
| SPD4D28-8R2N | 8.2 | 66.8 | 1.5 | 1.77 | -40~125 | 4.70 | 4.70 | 2.80 | SMD | Y | フェライト | n |
| SPD4D28-100M | 10 | 76 | 1.3 | 1.66 | -40~125 | 4.70 | 4.70 | 2.80 | SMD | Y | フェライト | n |
| SPD4D28-150M | 15 | 116 | 1 | 1.34 | -40~125 | 4.70 | 4.70 | 2.80 | SMD | Y | フェライト | n |
| SPD4D28-220M | 22 | 147 | 0.85 | 1.19 | -40~125 | 4.70 | 4.70 | 2.80 | SMD | Y | フェライト | n |
| SPD4D28-330M | 33 | 235 | 0.72 | 0.94 | -40~125 | 4.70 | 4.70 | 2.80 | SMD | Y | フェライト | n |
| SPD4D28-470M | 47 | 318 | 0.6 | 0.81 | -40~125 | 4.70 | 4.70 | 2.80 | SMD | Y | フェライト | n |
| SPD4D28-680M | 68 | 497 | 0.52 | 0.65 | -40~125 | 4.70 | 4.70 | 2.80 | SMD | Y | フェライト | n |
| SPD4D28-820M | 82 | 558 | 0.46 | 0.61 | -40~125 | 4.70 | 4.70 | 2.80 | SMD | Y | フェライト | n |
| SPD4D28-101M | 100 | 628 | 0.4 | 0.58 | -40~125 | 4.70 | 4.70 | 2.80 | SMD | Y | フェライト | n |
| SPD4D28-151M | 150 | 1120 | 0.33 | 0.43 | -40~125 | 4.70 | 4.70 | 2.80 | SMD | Y | フェライト | n |
| SPD4D28-221M | 220 | 1590 | 0.28 | 0.36 | -40~125 | 4.70 | 4.70 | 2.80 | SMD | Y | フェライト | n |
| SPD4D28-331M | 330 | 2520 | 0.23 | 0.29 | -40~125 | 4.70 | 4.70 | 2.80 | SMD | Y | フェライト | n |
【サンプル申請 】
適用
◾ バックコンバータ
ネットワーク通信機器
注意事項
◾ すべてのデータは25℃の周囲温度でテストされています。
◾ インダクタンス測定条件は100kHz、0.5Vです。
◾ 飽和電流：インダクタンスが初期値の30%減少したときのDC電流の実際の値。
◾ 温度上昇電流：温度上昇がΔT50℃(Ta=25℃)のときのDC電流の実際の値。
◾ 特別な注意：回路設計、部品配置、PCBのサイズと厚さ、冷却システムなど。
◾ すべてが製品の温度に影響します。最終的なアプリケーションで製品の温度を確認してください。
保存
◾ 製品の保管条件 : 温度 5～40℃, RH≤70%.
◾ 使用のために取り出す場合、残りの製品はプラスチック袋に密封し、上記の条件に従って保存し、端子（電極）の酸化を避け、はんだ付け状態に影響を与えないようにしてください。
◾ 貯蔵について コダカ 電子部品を出荷日から12ヶ月以上保管することは推奨されません。他の要因に加え、端子が劣化し、はんだ付け性が低下する可能性があります。したがって、すべての製品は出荷日から12ヶ月以内に使用してください。
◾ 高温、高湿度、ほこり、腐食に影響を受けやすい場所など、不適切な保管条件で製品を保管しないでください。
◾ 製品は常に注意して取り扱ってください。
◾ 直接素手で電極に触れないでください。油分がはんだ付けを妨げる可能性があります。
◾ はんだ付けのための最適な条件を常に確保してください。
データシートダウンロード:
SPD4D28.pdf
