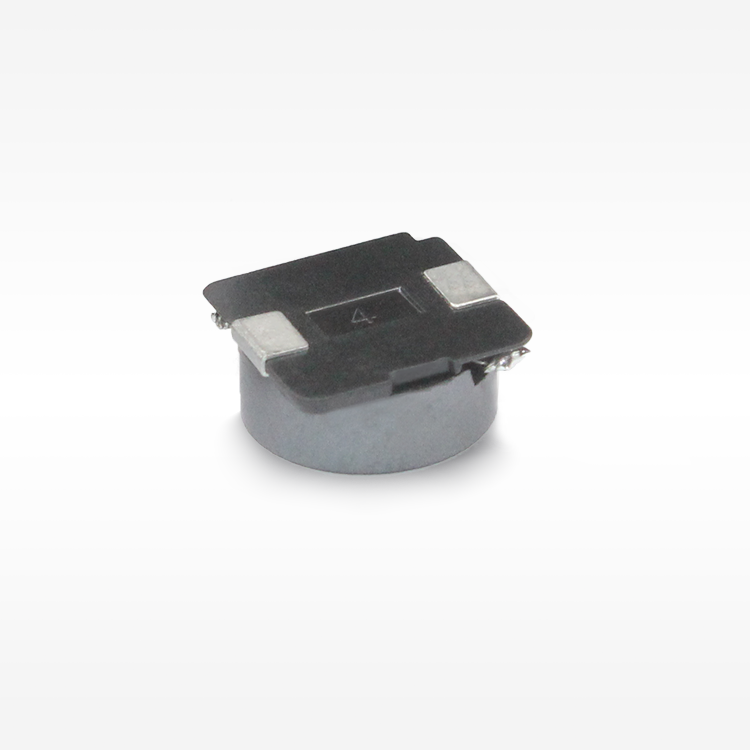

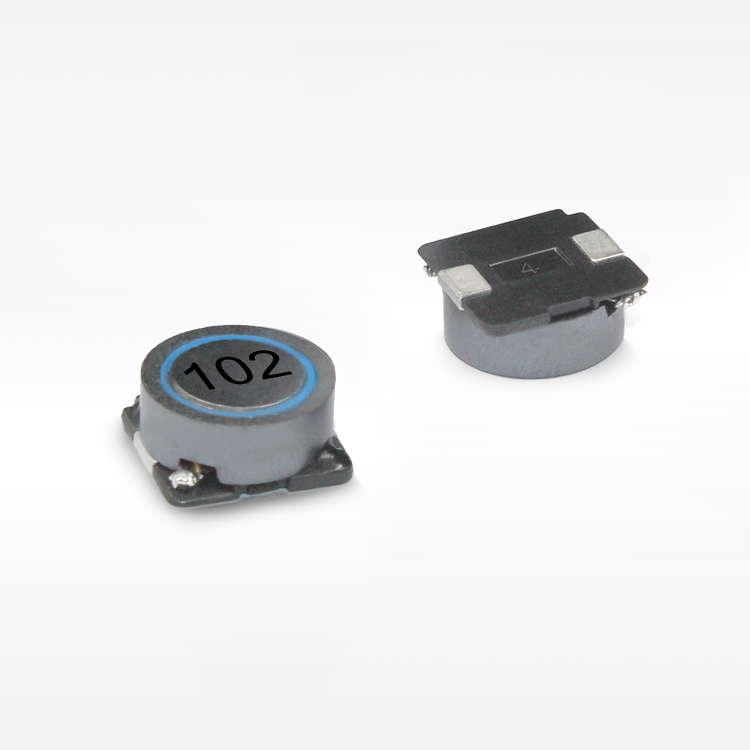

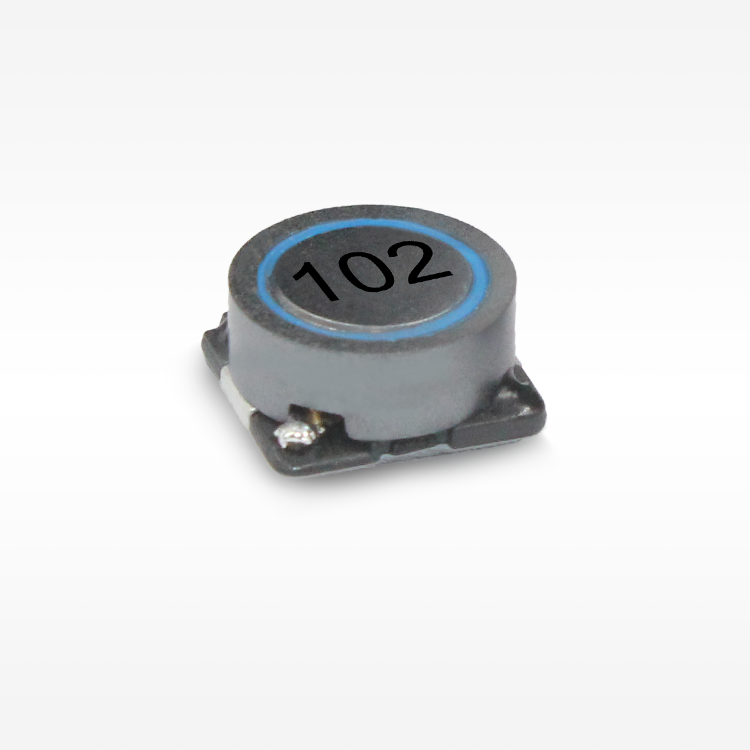

◾ 低DCR、高定格電流。
◾ 磁気シールド構造。
◾ 鉛フリー製品、RoHS準拠。
◾ キャリアテープ包装、SMTプロセスに適しています。
◾ 降圧コンバータ、ディスプレイ、自動車用電子機器、家電製品などに幅広く使用されています。
◾ 動作温度 : -40℃ ～ +125℃（コイルの温度上昇を含む）。

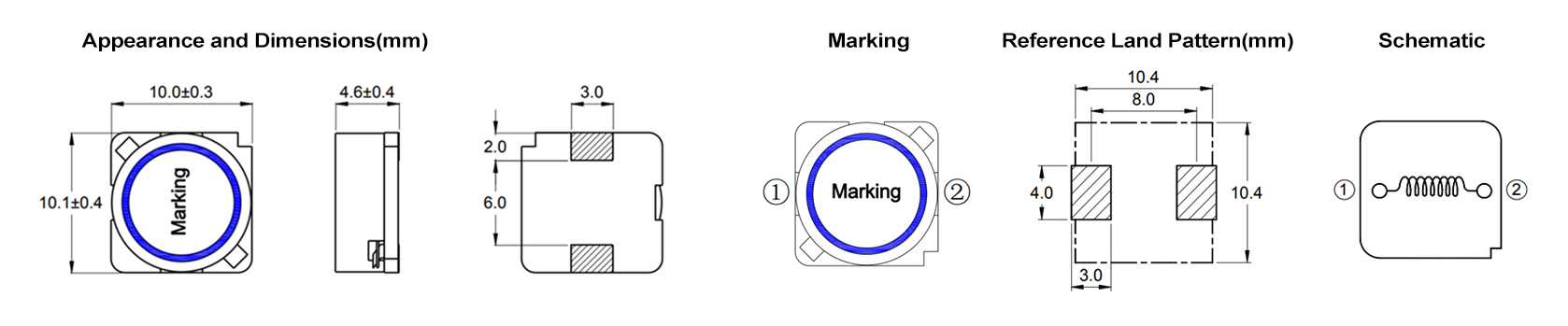

電気的特性
| 部品番号 | インダクタンス (μH) | DCR タイプ (mΩ) | Isat (A) | Irms (A) | 動作温度 (℃) | 長さ (mm) | 幅 (mm) | 高さ (mm) | マウント | シールド | コア材料 | AEC グレード |
| SPBL1045-1R2N | 1.2 | 10.9 | 10 | 6.35 | -40~125 | 10.1 | 10 | 4.6 | SMD | Y | フェライト | n |
| SPBL1045-2R2N | 2.2 | 12.8 | 8.1 | 5.86 | -40~125 | 10.1 | 10 | 4.6 | SMD | Y | フェライト | n |
| SPBL1045-3R3N | 3.3 | 17 | 6 | 5.08 | -40~125 | 10.1 | 10 | 4.6 | SMD | Y | フェライト | n |
| SPBL1045-4R7N | 4.7 | 19.4 | 5.3 | 4.76 | -40~125 | 10.1 | 10 | 4.6 | SMD | Y | フェライト | n |
| SPBL1045-6R8N | 6.8 | 24.2 | 4.3 | 4.26 | -40~125 | 10.1 | 10 | 4.6 | SMD | Y | フェライト | n |
| SPBL1045-8R2N | 8.2 | 26.5 | 3.9 | 4.07 | -40~125 | 10.1 | 10 | 4.6 | SMD | Y | フェライト | n |
| SPBL1045-100M | 10 | 29.5 | 3.6 | 3.86 | -40~125 | 10.1 | 10 | 4.6 | SMD | Y | フェライト | n |
| SPBL1045-150M | 15 | 45.6 | 2.9 | 3.1 | -40~125 | 10.1 | 10 | 4.6 | SMD | Y | フェライト | n |
| SPBL1045-220M | 22 | 65 | 2.45 | 2.52 | -40~125 | 10.1 | 10 | 4.6 | SMD | Y | フェライト | n |
| SPBL1045-330M | 33 | 86 | 1.9 | 2.26 | -40~125 | 10.1 | 10 | 4.6 | SMD | Y | フェライト | n |
| SPBL1045-470M | 47 | 114 | 1.65 | 1.96 | -40~125 | 10.1 | 10 | 4.6 | SMD | Y | フェライト | n |
| SPBL1045-680M | 68 | 169 | 1.35 | 1.61 | -40~125 | 10.1 | 10 | 4.6 | SMD | Y | フェライト | n |
| SPBL1045-820M | 82 | 215 | 1.24 | 1.43 | -40~125 | 10.1 | 10 | 4.6 | SMD | Y | フェライト | n |
| SPBL1045-101M | 100 | 244 | 1.1 | 1.34 | -40~125 | 10.1 | 10 | 4.6 | SMD | Y | フェライト | n |
| SPBL1045-151M | 150 | 373 | 0.9 | 1.08 | -40~125 | 10.1 | 10 | 4.6 | SMD | Y | フェライト | n |
| SPBL1045-221M | 220 | 535 | 0.75 | 0.91 | -40~125 | 10.1 | 10 | 4.6 | SMD | Y | フェライト | n |
| SPBL1045-331M | 330 | 800 | 0.62 | 0.74 | -40~125 | 10.1 | 10 | 4.6 | SMD | Y | フェライト | n |
| SPBL1045-471M | 470 | 1230 | 0.52 | 0.6 | -40~125 | 10.1 | 10 | 4.6 | SMD | Y | フェライト | n |
| SPBL1045-681M | 680 | 1530 | 0.43 | 0.54 | -40~125 | 10.1 | 10 | 4.6 | SMD | Y | フェライト | n |
| SPBL1045-821M | 820 | 2100 | 0.39 | 0.46 | -40~125 | 10.1 | 10 | 4.6 | SMD | Y | フェライト | n |
| SPBL1045-102M | 1000 | 2350 | 0.35 | 0.43 | -40~125 | 10.1 | 10 | 4.6 | SMD | Y | フェライト | n |
【サンプル申請 】
適用
◾ バックコンバータ
ネットワーク通信機器
注意事項
◾ すべてのデータは25℃の周囲温度でテストされています。
◾ インダクタンス測定条件は100kHz、0.5Vです。
◾ 飽和電流：インダクタンスが初期値の30%減少したときのDC電流の実際の値。
◾ 温度上昇電流：温度上昇がΔT50℃(Ta=25℃)のときのDC電流の実際の値。
◾ 特別な注意：回路設計、部品配置、PCBのサイズと厚さ、冷却システムなど。
◾ すべてが製品の温度に影響します。最終的なアプリケーションで製品の温度を確認してください。
保存
◾ 製品の保管条件 : 温度 5～40℃, RH≤70%.
◾ 使用のために取り出す場合、残りの製品はプラスチック袋に密封し、上記の条件に従って保存し、端子（電極）の酸化を避け、はんだ付け状態に影響を与えないようにしてください。
◾ 貯蔵について コダカ 電子部品を出荷日から12ヶ月以上保管することは推奨されません。他の要因に加え、端子が劣化し、はんだ付け性が低下する可能性があります。したがって、すべての製品は出荷日から12ヶ月以内に使用してください。
◾ 高温、高湿度、ほこり、腐食に影響を受けやすい場所など、不適切な保管条件で製品を保管しないでください。
◾ 製品は常に注意して取り扱ってください。
◾ 直接素手で電極に触れないでください。油分がはんだ付けを妨げる可能性があります。
◾ はんだ付けのための最適な条件を常に確保してください。
データシートダウンロード:
SPBL1045.pdf
