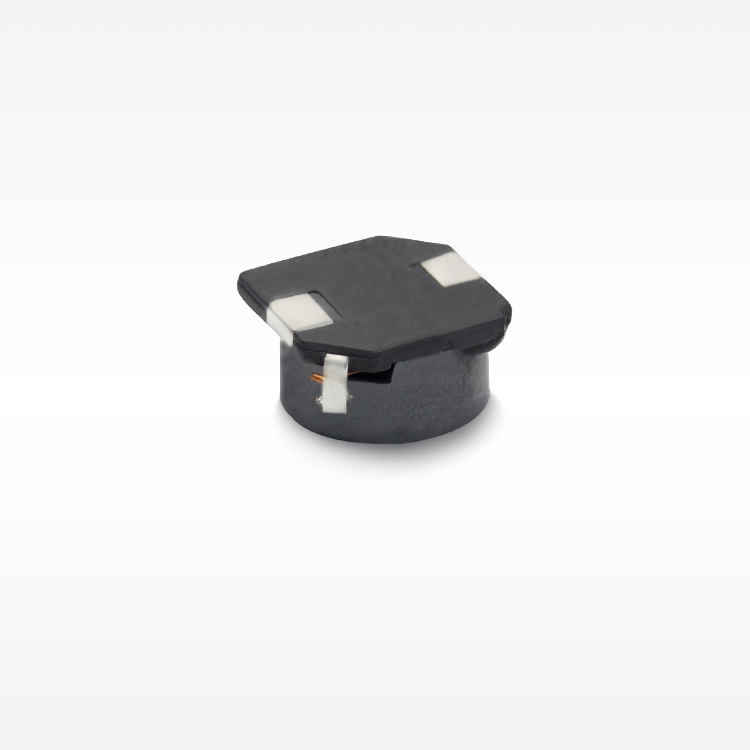

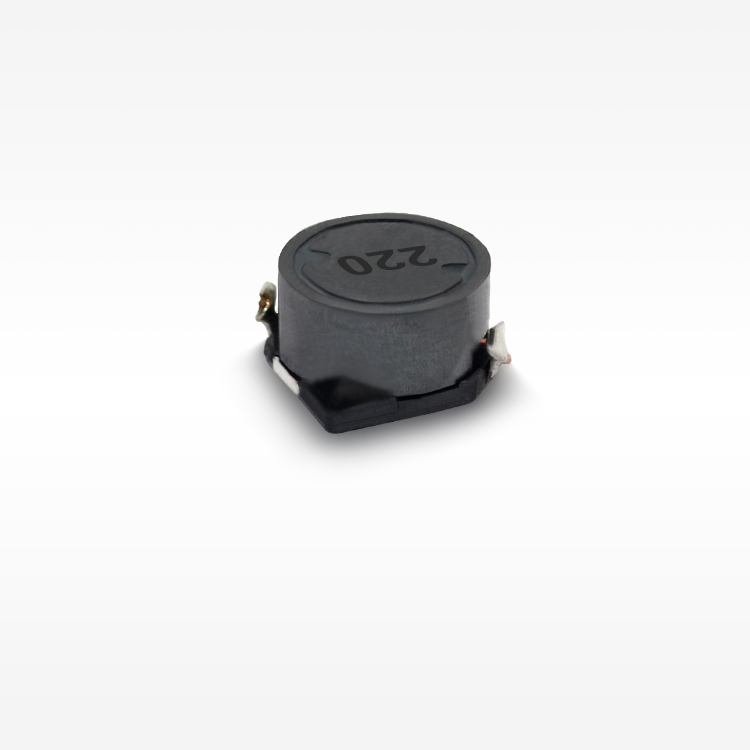

◾ 低DCR、高定格電流。
◾ 磁気シールド構造。
◾ 鉛フリー製品、RoHS準拠。
◾ キャリアテープ包装、SMTプロセスに適しています。
◾ 降圧コンバータ、ディスプレイ、自動車用電子機器、家電製品などに幅広く使用されています。
◾ 動作温度 : -40℃ ～ +125℃（コイルの温度上昇を含む）。

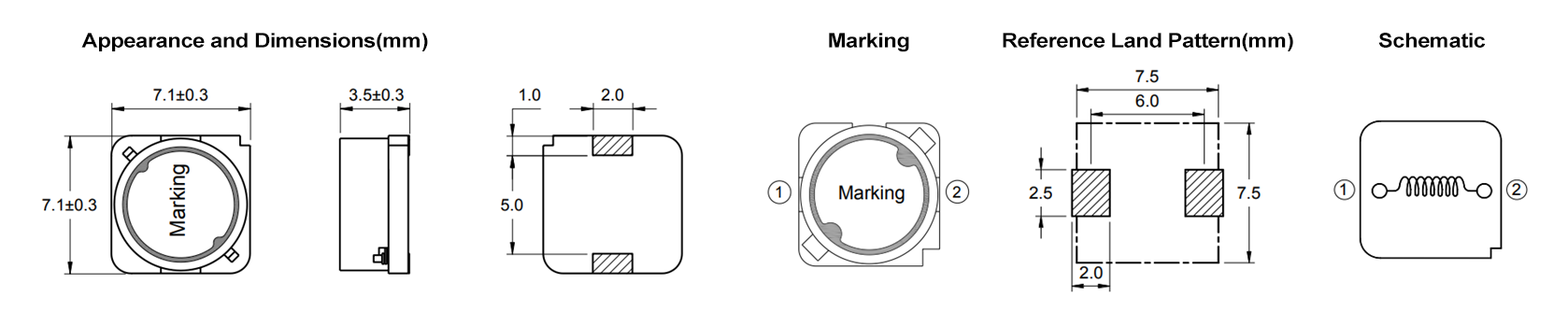

電気的特性
| 部品番号 | インダクタンス (μH) | DCR タイプ (mΩ) | Isat (A) | Irms (A) | 動作温度 (℃) | 長さ (mm) | 幅 (mm) | 高さ (mm) | マウント | シールド | コア材料 | AEC グレード |
| SPBL0703-1R0N | 1 | 13.5 | 5.5 | 4.88 | -40~125 | 7.10 | 7.10 | 3.50 | SMD | Y | フェライト | n |
| SPBL0703-1R5N | 1.5 | 16.5 | 4.7 | 4.41 | -40~125 | 7.10 | 7.10 | 3.50 | SMD | Y | フェライト | n |
| SPBL0703-2R2N | 2.2 | 18.5 | 4 | 4.17 | -40~125 | 7.10 | 7.10 | 3.50 | SMD | Y | フェライト | n |
| SPBL0703-3R3N | 3.3 | 24.4 | 3.1 | 3.63 | -40~125 | 7.10 | 7.10 | 3.50 | SMD | Y | フェライト | n |
| SPBL0703-4R7N | 4.7 | 31 | 2.5 | 3.22 | -40~125 | 7.10 | 7.10 | 3.50 | SMD | Y | フェライト | n |
| SPBL0703-6R8N | 6.8 | 41 | 2.1 | 2.8 | -40~125 | 7.10 | 7.10 | 3.50 | SMD | Y | フェライト | n |
| SPBL0703-8R2N | 8.2 | 46 | 1.95 | 2.64 | -40~125 | 7.10 | 7.10 | 3.50 | SMD | Y | フェライト | n |
| SPBL0703-100M | 10 | 52 | 1.7 | 2.49 | -40~125 | 7.10 | 7.10 | 3.50 | SMD | Y | フェライト | n |
| SPBL0703-150M | 15 | 76 | 1.4 | 2.06 | -40~125 | 7.10 | 7.10 | 3.50 | SMD | Y | フェライト | n |
| SPBL0703-220M | 22 | 115 | 1.15 | 1.67 | -40~125 | 7.10 | 7.10 | 3.50 | SMD | Y | フェライト | n |
| SPBL0703-330M | 33 | 168 | 0.95 | 1.38 | -40~125 | 7.10 | 7.10 | 3.50 | SMD | Y | フェライト | n |
| SPBL0703-470M | 47 | 244 | 0.78 | 1.15 | -40~125 | 7.10 | 7.10 | 3.50 | SMD | Y | フェライト | n |
| SPBL0703-680M | 68 | 312 | 0.65 | 1.01 | -40~125 | 7.10 | 7.10 | 3.50 | SMD | Y | フェライト | n |
| SPBL0703-820M | 82 | 402 | 0.6 | 0.89 | -40~125 | 7.10 | 7.10 | 3.50 | SMD | Y | フェライト | n |
| SPBL0703-101M | 100 | 470 | 0.53 | 0.83 | -40~125 | 7.10 | 7.10 | 3.50 | SMD | Y | フェライト | n |
| SPBL0703-151M | 150 | 700 | 0.45 | 0.68 | -40~125 | 7.10 | 7.10 | 3.50 | SMD | Y | フェライト | n |
| SPBL0703-221M | 220 | 923 | 0.36 | 0.59 | -40~125 | 7.10 | 7.10 | 3.50 | SMD | Y | フェライト | n |
| SPBL0703-331M | 330 | 1450 | 0.3 | 0.47 | -40~125 | 7.10 | 7.10 | 3.50 | SMD | Y | フェライト | n |
| SPBL0703-471M | 470 | 2070 | 0.25 | 0.39 | -40~125 | 7.10 | 7.10 | 3.50 | SMD | Y | フェライト | n |
| SPBL0703-681M | 680 | 3030 | 0.21 | 0.33 | -40~125 | 7.10 | 7.10 | 3.50 | SMD | Y | フェライト | n |
| SPBL0703-821M | 820 | 3500 | 0.19 | 0.3 | -40~125 | 7.10 | 7.10 | 3.50 | SMD | Y | フェライト | n |
| SPBL0703-102M | 1000 | 4600 | 0.17 | 0.26 | -40~125 | 7.10 | 7.10 | 3.50 | SMD | Y | フェライト | n |
【サンプル申請 】
適用
◾ バックコンバータ
ネットワーク通信機器
注意事項
◾ すべてのデータは25℃の周囲温度でテストされています。
◾ インダクタンス測定条件は100kHz、0.5Vです。
◾ 飽和電流：インダクタンスが初期値の30%減少したときのDC電流の実際の値。
◾ 温度上昇電流：温度上昇がΔT50℃(Ta=25℃)のときのDC電流の実際の値。
◾ 特別な注意：回路設計、部品配置、PCBのサイズと厚さ、冷却システムなど。
◾ すべてが製品の温度に影響します。最終的なアプリケーションで製品の温度を確認してください。
保存
◾ 製品の保管条件 : 温度 5～40℃, RH≤70%.
◾ 使用のために取り出す場合、残りの製品はプラスチック袋に密封し、上記の条件に従って保存し、端子（電極）の酸化を避け、はんだ付け状態に影響を与えないようにしてください。
◾ 貯蔵について コダカ 電子部品を出荷日から12ヶ月以上保管することは推奨されません。他の要因に加え、端子が劣化し、はんだ付け性が低下する可能性があります。したがって、すべての製品は出荷日から12ヶ月以内に使用してください。
◾ 高温、高湿度、ほこり、腐食に影響を受けやすい場所など、不適切な保管条件で製品を保管しないでください。
◾ 製品は常に注意して取り扱ってください。
◾ 直接素手で電極に触れないでください。油分がはんだ付けを妨げる可能性があります。
◾ はんだ付けのための最適な条件を常に確保してください。
データシートダウンロード:
pdfファイル
