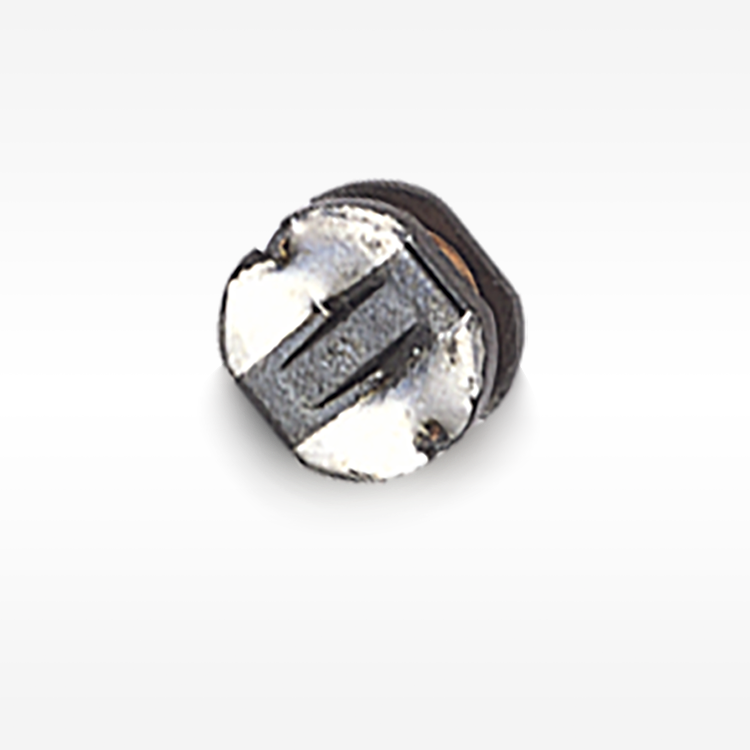

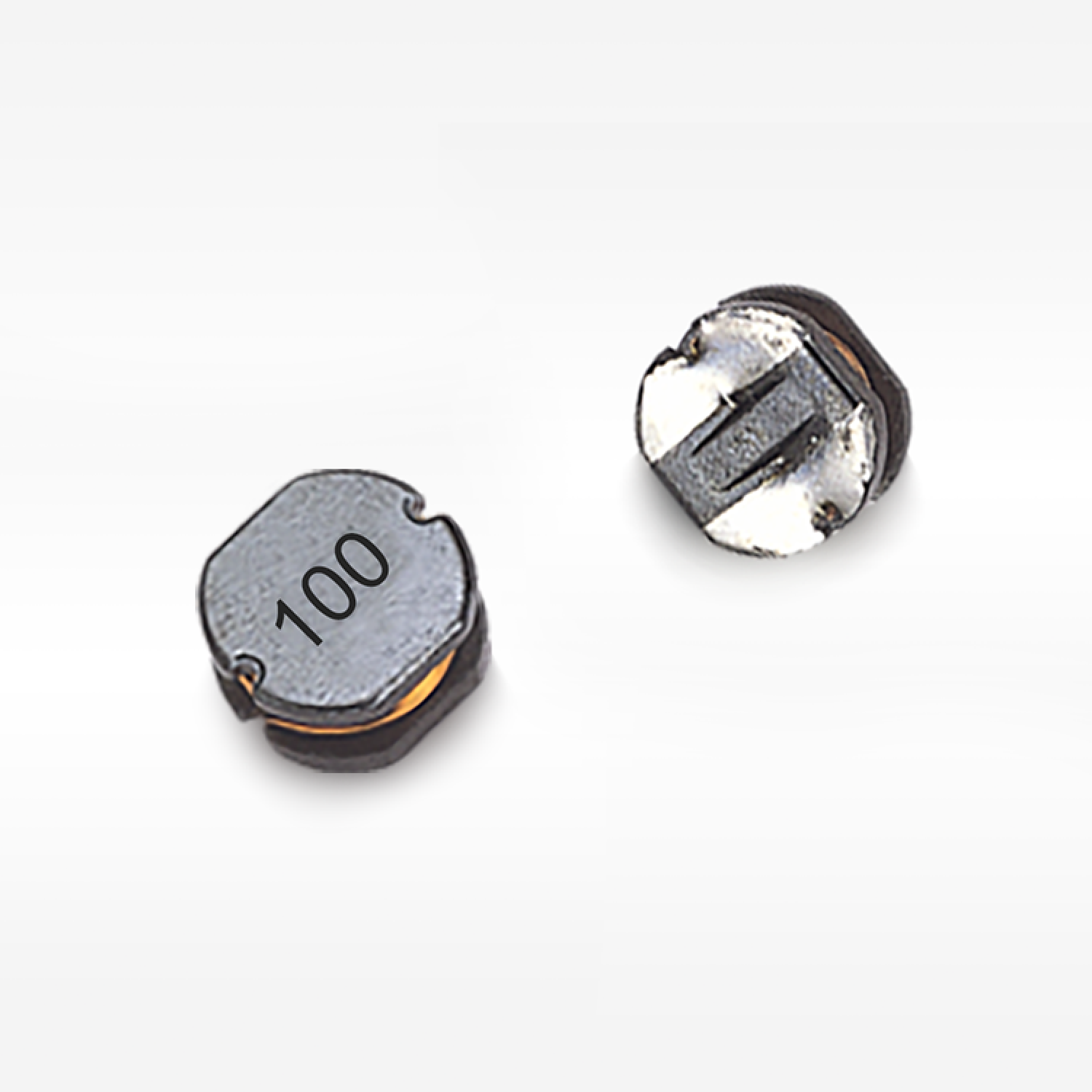

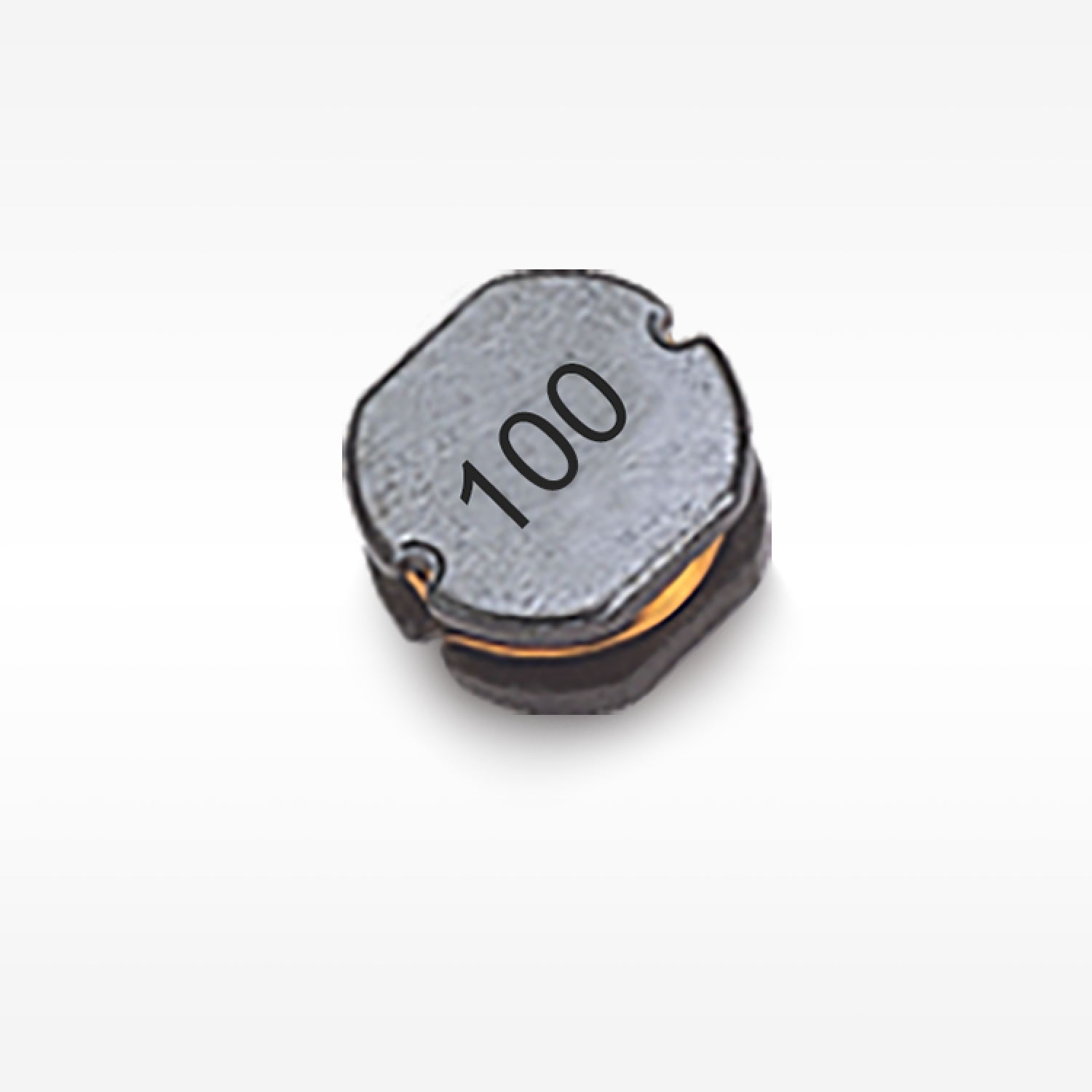

◾ 小型、低直流抵抗、大電流対応。
◾ハロゲンフリーRoHS対応製品。
◾ 中小企業のプロセスにおけるキャリアテープのパッケージングとアプリケーション。
◾ コンバーター、ラップトップ、ディスプレイ、デジタル製品、通信機器など。
◾動作温度：-40℃〜+125℃（製品の自己発熱を含む）。
電気的特性

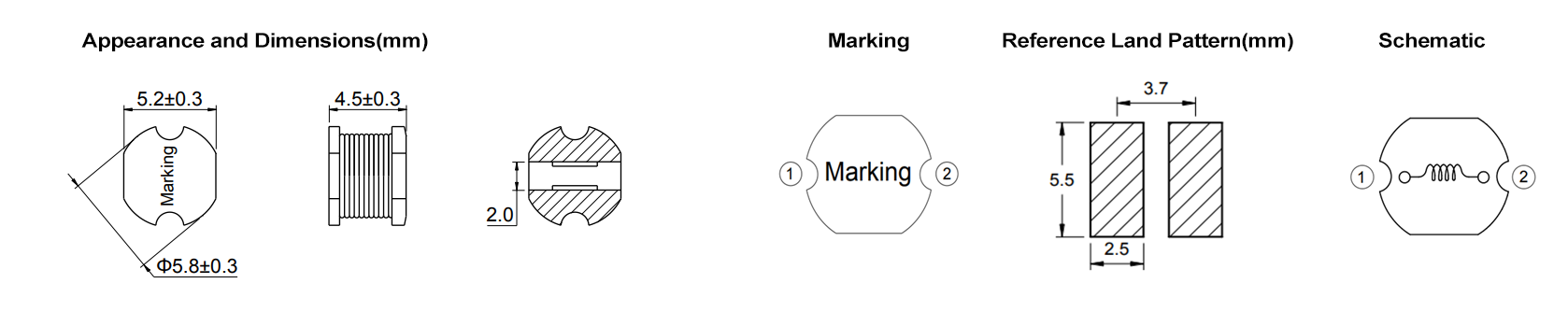

| 部品番号 | インダクタンス (μH) | DCR タイプ (mΩ) | Isat (A) | Irms (A) | 動作温度 (℃) | 長さ (mm) | 幅 (mm) | 高さ (mm) | マウント | シールド | コア材料 | AEC グレード |
| SP54H-2R2M | 2.20 | 17.17 | 6.80 | 5.00 | -40~125 | 5.80 | 5.20 | 4.50 | SMD | n | フェライト | n |
| SP54H-3R3M | 3.30 | 20.45 | 5.50 | 4.55 | -40~125 | 5.80 | 5.20 | 4.50 | SMD | n | フェライト | n |
| SP54H-4R7M | 4.70 | 26.45 | 4.70 | 4.03 | -40~125 | 5.80 | 5.20 | 4.50 | SMD | n | フェライト | n |
| SP54H-6R8M | 6.80 | 38.20 | 4.30 | 3.35 | -40~125 | 5.80 | 5.20 | 4.50 | SMD | n | フェライト | n |
| SP54H-100K | 10.00 | 58.28 | 3.45 | 2.71 | -40~125 | 5.80 | 5.20 | 4.50 | SMD | n | フェライト | n |
| SP54H-120K | 12.00 | 67.33 | 3.00 | 2.47 | -40~125 | 5.80 | 5.20 | 4.50 | SMD | n | フェライト | n |
| SP54H-150K | 15.00 | 84.82 | 2.85 | 2.23 | -40~125 | 5.80 | 5.20 | 4.50 | SMD | n | フェライト | n |
| SP54H-180K | 18.00 | 100.18 | 2.70 | 1.98 | -40~125 | 5.80 | 5.20 | 4.50 | SMD | n | フェライト | n |
| SP54H-220K | 22.00 | 122.3 | 2.45 | 1.86 | -40~125 | 5.80 | 5.20 | 4.50 | SMD | n | フェライト | n |
| SP54H-270K | 27.00 | 153.6 | 2.20 | 1.62 | -40~125 | 5.80 | 5.20 | 4.50 | SMD | n | フェライト | n |
| SP54H-330K | 33.00 | 173.2 | 2.00 | 1.56 | -40~125 | 5.80 | 5.20 | 4.50 | SMD | n | フェライト | n |
| SP54H-390K | 39.00 | 213.7 | 1.80 | 1.40 | -40~125 | 5.80 | 5.20 | 4.50 | SMD | n | フェライト | n |
| SP54H-470K | 47.00 | 272.5 | 1.58 | 1.23 | -40~125 | 5.80 | 5.20 | 4.50 | SMD | n | フェライト | n |
| SP54H-560K | 56.00 | 305.8 | 1.43 | 1.17 | -40~125 | 5.80 | 5.20 | 4.50 | SMD | n | フェライト | n |
| SP54H-680K | 68.00 | 371.5 | 1.38 | 1.05 | -40~125 | 5.80 | 5.20 | 4.50 | SMD | n | フェライト | n |
| SP54H-820K | 82.00 | 453.0 | 1.23 | 0.89 | -40~125 | 5.80 | 5.20 | 4.50 | SMD | n | フェライト | n |
| SP54H-101K | 100.0 | 554.8 | 1.10 | 0.81 | -40~125 | 5.80 | 5.20 | 4.50 | SMD | n | フェライト | n |
| SP54H-121K | 120.0 | 625.5 | 1 | 0.76 | -40~125 | 5.80 | 5.20 | 4.50 | SMD | n | フェライト | n |
| SP54H-151K | 150.0 | 783.2 | 0.88 | 0.72 | -40~125 | 5.80 | 5.20 | 4.50 | SMD | n | フェライト | n |
| SP54H-181K | 180.0 | 958.7 | 0.8 | 0.64 | -40~125 | 5.80 | 5.20 | 4.50 | SMD | n | フェライト | n |
| SP54H-221K | 220.0 | 1227 | 0.75 | 0.57 | -40~125 | 5.80 | 5.20 | 4.50 | SMD | n | フェライト | n |
| SP54H-271K | 270.0 | 1734 | 0.68 | 0.47 | -40~125 | 5.80 | 5.20 | 4.50 | SMD | n | フェライト | n |
| SP54H-331K | 330.0 | 1948 | 0.6 | 0.43 | -40~125 | 5.80 | 5.20 | 4.50 | SMD | n | フェライト | n |
| SP54H-391K | 390.0 | 2153 | 0.55 | 0.42 | -40~125 | 5.80 | 5.20 | 4.50 | SMD | n | フェライト | n |
| SP54H-471K | 470.0 | 2751 | 0.52 | 0.38 | -40~125 | 5.80 | 5.20 | 4.50 | SMD | n | フェライト | n |
| SP54H-561K | 560.0 | 3069 | 0.48 | 0.36 | -40~125 | 5.80 | 5.20 | 4.50 | SMD | n | フェライト | n |
| SP54H-681K | 680.0 | 3498 | 0.43 | 0.33 | -40~125 | 5.80 | 5.20 | 4.50 | SMD | n | フェライト | n |
| SP54H-821K | 820.0 | 4591 | 0.38 | 0.29 | -40~125 | 5.80 | 5.20 | 4.50 | SMD | n | フェライト | n |
| SP54H-102K | 1000 | 5217 | 0.34 | 0.27 | -40~125 | 5.80 | 5.20 | 4.50 | SMD | n | フェライト | n |
【サンプル申請 】
適用
変換機
ネットワーク通信機器
注意事項
◾ すべてのデータは25℃の周囲温度でテストされています。
◾ インダクタンス測定条件は100kHz、0.5Vです。
◾ 飽和電流：インダクタンスが初期値の30%減少したときのDC電流の実際の値。
◾ 温度上昇電流：温度上昇がΔT50℃(Ta=25℃)のときのDC電流の実際の値。
◾ 特別な注意：回路設計、部品配置、PCBのサイズと厚さ、冷却システムなど。
◾ すべてが製品の温度に影響します。最終的なアプリケーションで製品の温度を確認してください。
保存
◾ 製品の保管条件 : 温度 5～40℃, RH≤70%.
◾ 使用のために取り出す場合、残りの製品はプラスチック袋に密封し、上記の条件に従って保存し、端子（電極）の酸化を避け、はんだ付け状態に影響を与えないようにしてください。
◾ 貯蔵について コダカ 電子部品を出荷日から12ヶ月以上保管することは推奨されません。他の要因に加え、端子が劣化し、はんだ付け性が低下する可能性があります。したがって、すべての製品は出荷日から12ヶ月以内に使用してください。
◾ 高温、高湿度、ほこり、腐食に影響を受けやすい場所など、不適切な保管条件で製品を保管しないでください。
◾ 製品は常に注意して取り扱ってください。
◾ 直接素手で電極に触れないでください。油分がはんだ付けを妨げる可能性があります。
◾ はんだ付けのための最適な条件を常に確保してください。
