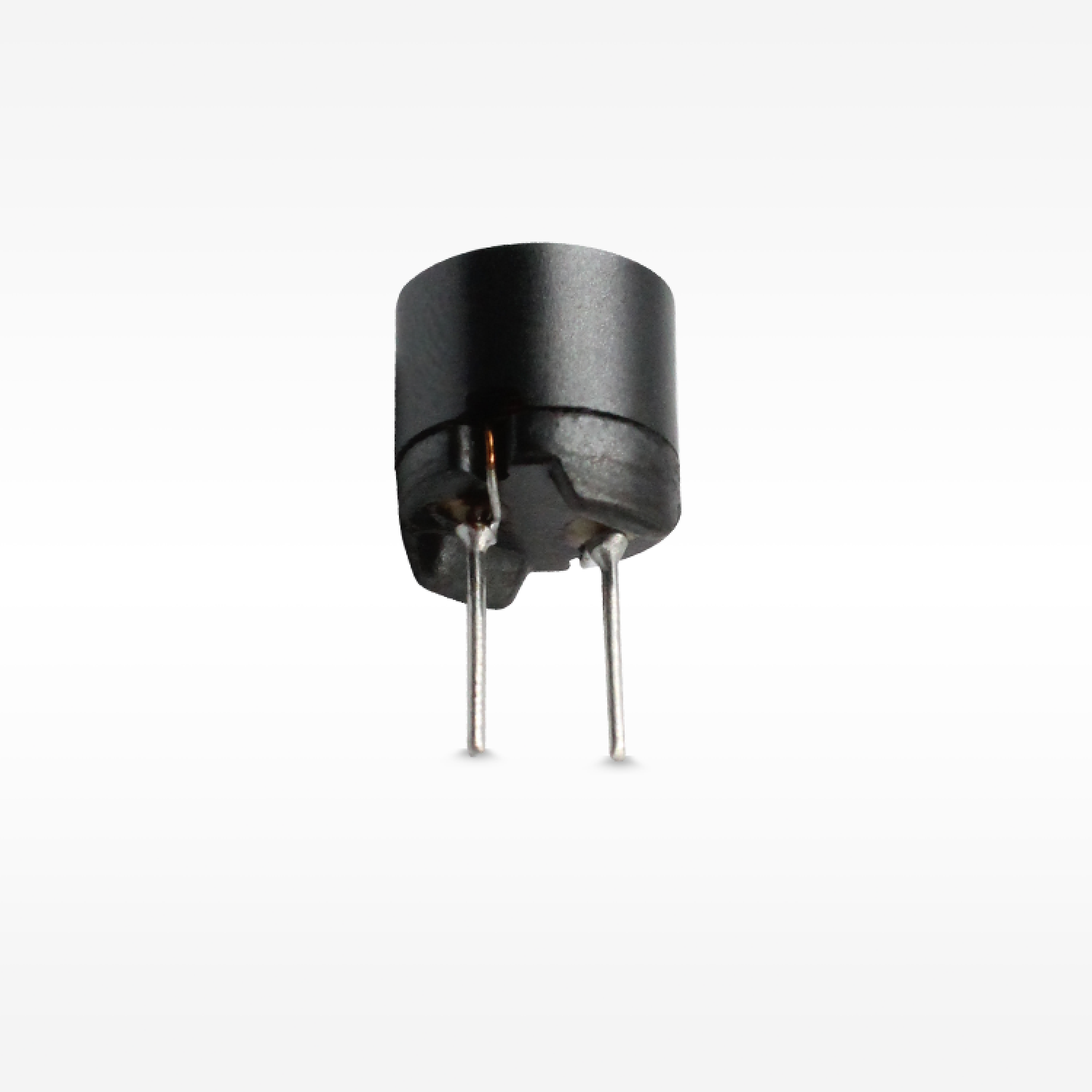

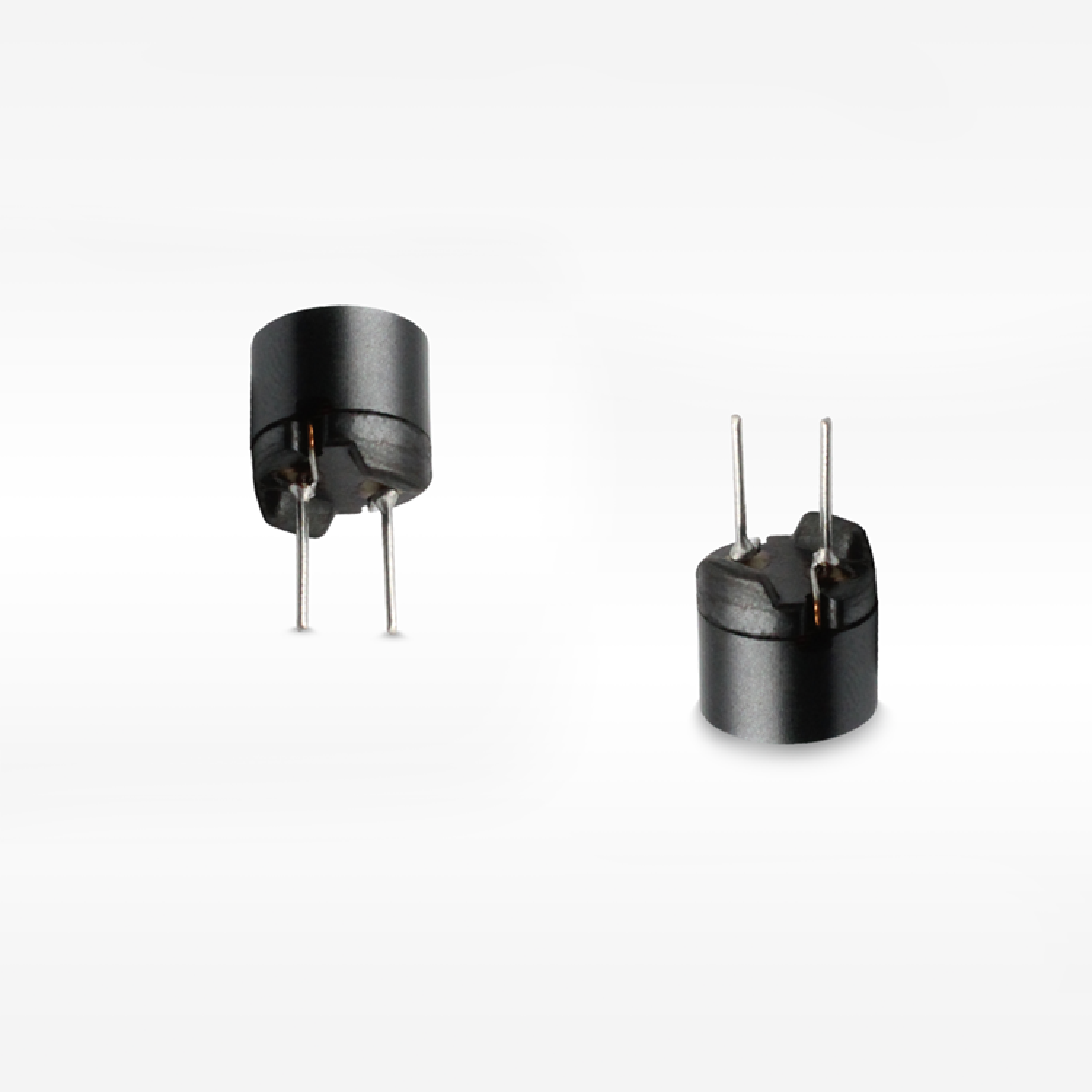

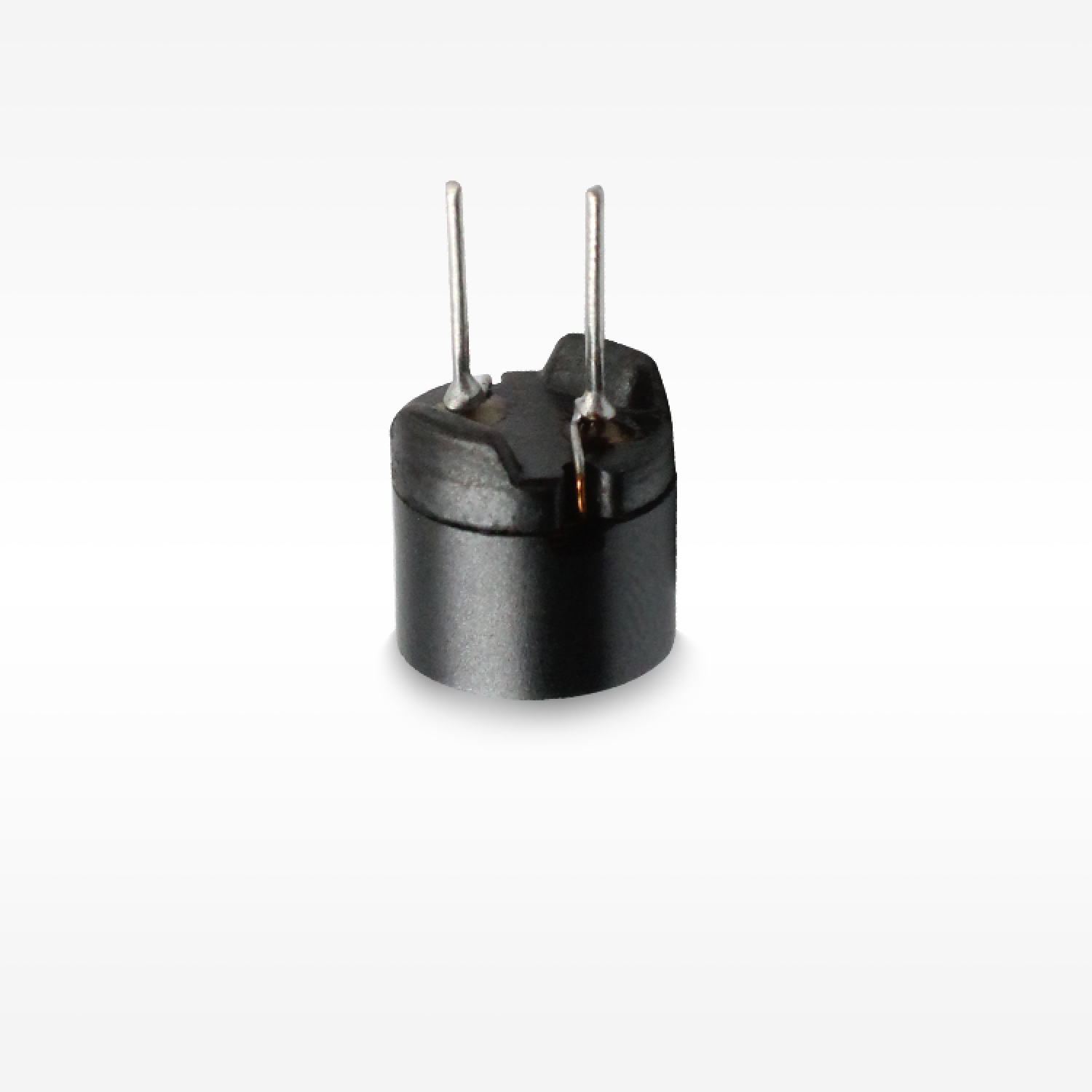

磁気遮断構造,高い信頼性
◾ 鉛フリー製品、RoHS準拠。
電力供給,DC-DC変換,コンピュータおよび周辺機器,エアコン,ディスプレイ,家庭用電気機器などに広く使用されています.
◾ 動作温度 : -40℃ ～ +125℃（コイルの温度上昇を含む）。

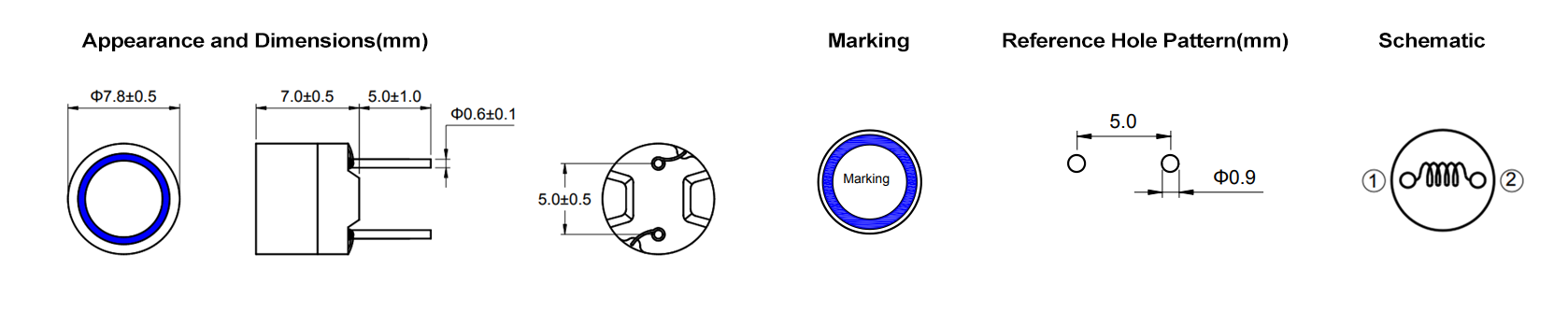

電気的特性
| 部品番号 | インダクタンス (μH) | DCR タイプ (mΩ) | Isat (A) | Irms (A) | 動作温度 (℃) | 長さ (mm) | 幅 (mm) | 高さ (mm) | マウント | シールド | コア材料 | AEC グレード |
| 試験対象は, | 10 | 34 | 2.45 | 3.16 | -40~125 | 7.80 | 7.80 | 7.00 | DIP | Y | フェライト | n |
| 試験対象は, | 15 | 36 | 2.3 | 3.07 | -40~125 | 7.80 | 7.80 | 7.00 | DIP | Y | フェライト | n |
| 試験対象は, | 22 | 45 | 1.9 | 2.74 | -40~125 | 7.80 | 7.80 | 7.00 | DIP | Y | フェライト | n |
| 試験対象は, | 33 | 73 | 1.55 | 2.15 | -40~125 | 7.80 | 7.80 | 7.00 | DIP | Y | フェライト | n |
| 試験対象は, | 47 | 89 | 1.3 | 1.95 | -40~125 | 7.80 | 7.80 | 7.00 | DIP | Y | フェライト | n |
| 試験対象は, | 68 | 109 | 1.1 | 1.76 | -40~125 | 7.80 | 7.80 | 7.00 | DIP | Y | フェライト | n |
| 試験対象は, | 82 | 154 | 1 | 1.48 | -40~125 | 7.80 | 7.80 | 7.00 | DIP | Y | フェライト | n |
| 試験対象は, | 100 | 168 | 0.9 | 1.42 | -40~125 | 7.80 | 7.80 | 7.00 | DIP | Y | フェライト | n |
| 試験対象は, | 150 | 283 | 0.7 | 1.08 | -40~125 | 7.80 | 7.80 | 7.00 | DIP | Y | フェライト | n |
| 検察庁の決定 | 220 | 348 | 0.6 | 1 | -40~125 | 7.80 | 7.80 | 7.00 | DIP | Y | フェライト | n |
| 検察庁の決定 | 330 | 516 | 0.5 | 0.81 | -40~125 | 7.80 | 7.80 | 7.00 | DIP | Y | フェライト | n |
| 検察庁の決定 | 470 | 920 | 0.4 | 0.62 | -40~125 | 7.80 | 7.80 | 7.00 | DIP | Y | フェライト | n |
| 検察庁の決定 | 680 | 1380 | 0.35 | 0.5 | -40~125 | 7.80 | 7.80 | 7.00 | DIP | Y | フェライト | n |
| 試験対象は, | 820 | 1570 | 0.3 | 0.47 | -40~125 | 7.80 | 7.80 | 7.00 | DIP | Y | フェライト | n |
| 試験対象は, | 1000 | 1750 | 0.25 | 0.44 | -40~125 | 7.80 | 7.80 | 7.00 | DIP | Y | フェライト | n |
【サンプル申請 】
適用
◾ バックコンバータ
ネットワーク通信機器
電力増幅器
電源
注意事項
◾ すべてのデータは25℃の周囲温度でテストされています。
◾ インダクタンス測定条件は100kHz、0.5Vです。
◾ 飽和電流：インダクタンスが初期値の30%減少したときのDC電流の実際の値。
◾ 温度上昇電流：温度上昇がΔT50℃(Ta=25℃)のときのDC電流の実際の値。
◾ 特別な注意：回路設計、部品配置、PCBのサイズと厚さ、冷却システムなど。
◾ すべてが製品の温度に影響します。最終的なアプリケーションで製品の温度を確認してください。
保存
◾ 製品の保管条件 : 温度 5～40℃, RH≤70%.
◾ 使用のために取り出す場合、残りの製品はプラスチック袋に密封し、上記の条件に従って保存し、端子（電極）の酸化を避け、はんだ付け状態に影響を与えないようにしてください。
◾ 貯蔵について コダカ 電子部品を出荷日から12ヶ月以上保管することは推奨されません。他の要因に加え、端子が劣化し、はんだ付け性が低下する可能性があります。したがって、すべての製品は出荷日から12ヶ月以内に使用してください。
◾ 高温、高湿度、ほこり、腐食に影響を受けやすい場所など、不適切な保管条件で製品を保管しないでください。
◾ 製品は常に注意して取り扱ってください。
◾ 直接素手で電極に触れないでください。油分がはんだ付けを妨げる可能性があります。
◾ はんだ付けのための最適な条件を常に確保してください。
