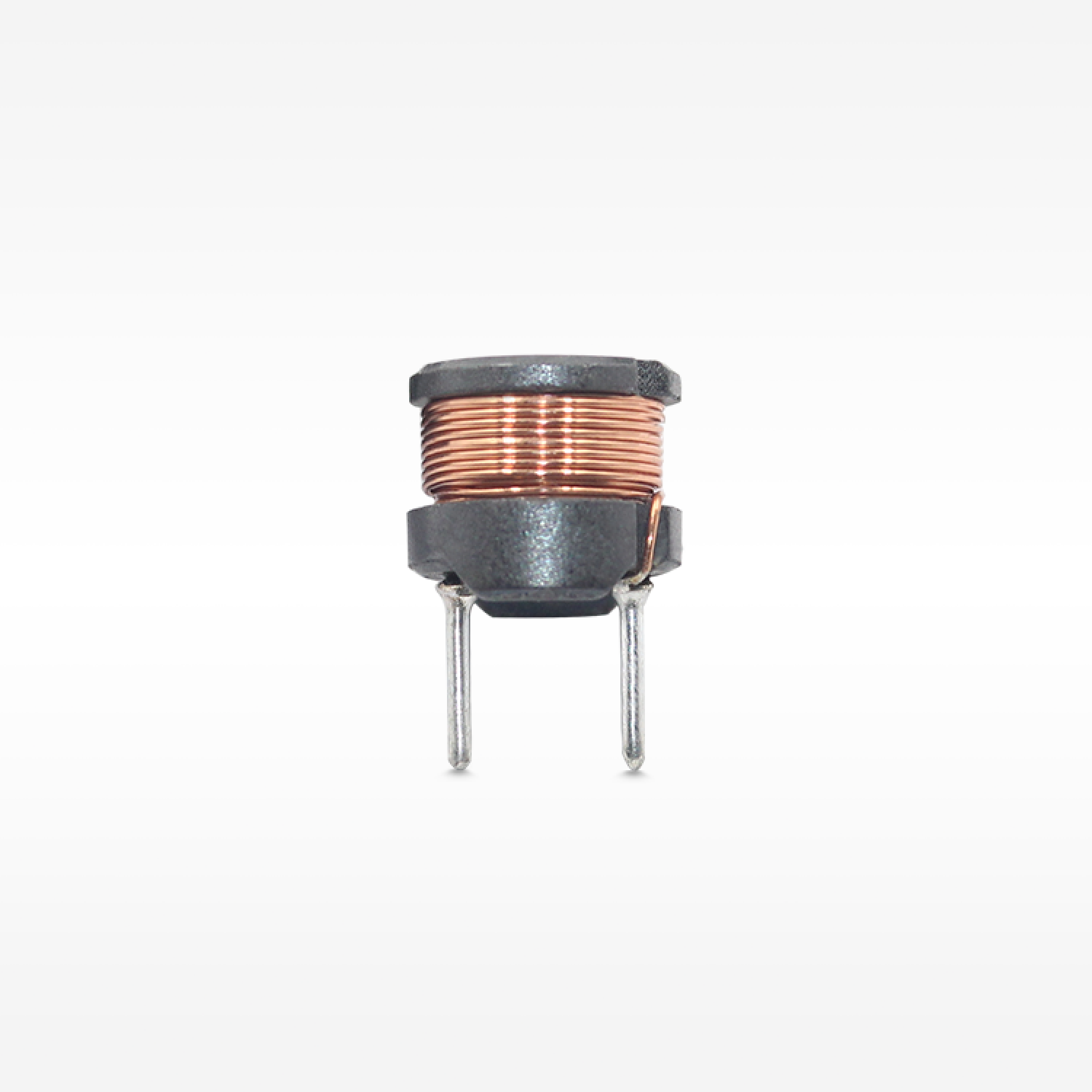

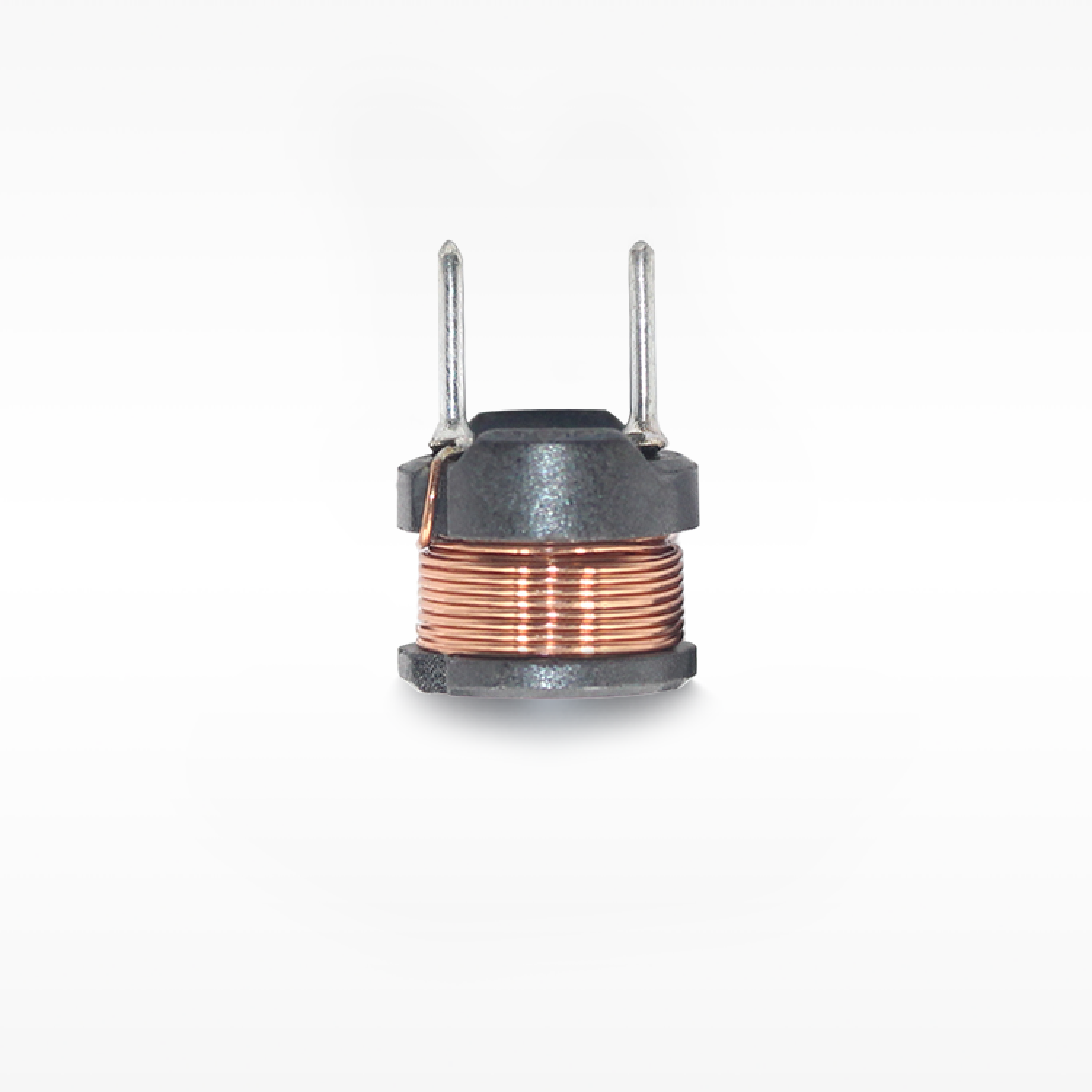

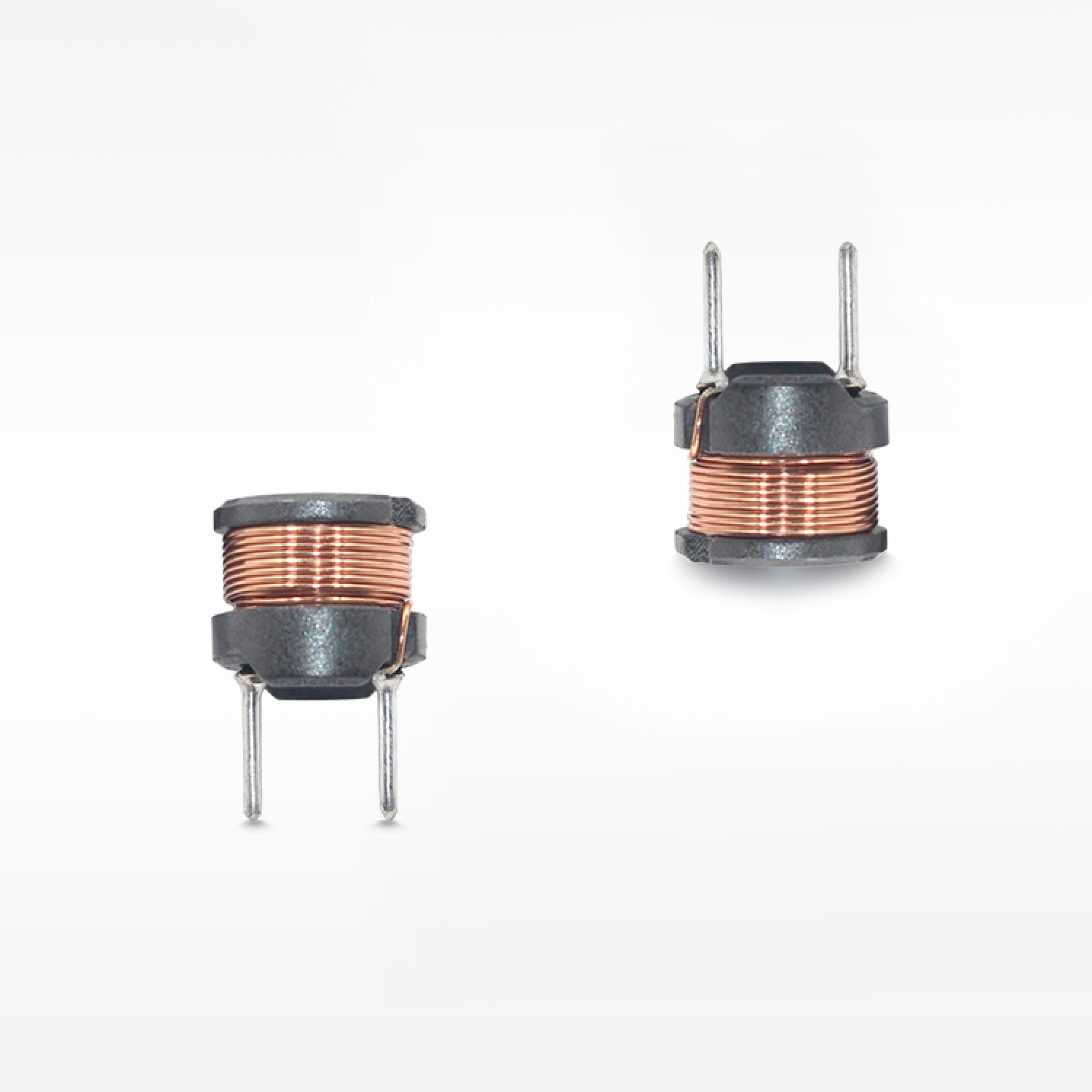

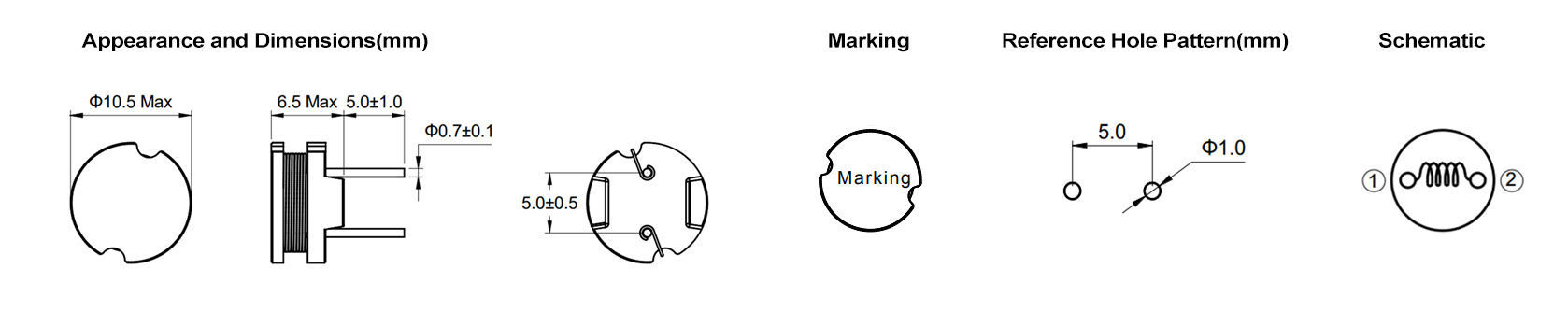

◾ 高い信頼性、高い一貫性のインダクタンス。
◾ 高い飽和電流。
◾ 鉛フリー製品、RoHS準拠。
◾ 電源、DC-DCコンバータ、コンピューターおよび周辺機器、エアコン、家電製品などに幅広く使用されています。
◾ 動作温度 : -40℃ ～ +125℃（コイルの温度上昇を含む）。
電気的特性
| 部品番号 | インダクタンス (μH) | DCR タイプ (mΩ) | Isat (A) | Irms (A) | 動作温度 (℃) | 長さ (mm) | 幅 (mm) | 高さ (mm) | マウント | シールド | コア材料 | AEC グレード |
| PKS1006-100K | 10.00 | 34.8 | 7.7 | 3.67 | -40~125 | 10.50 | 10.50 | 6.50 | DIP | n | フェライト | n |
| PKS1006-120K | 12.00 | 38 | 6.8 | 3.51 | -40~125 | 10.50 | 10.50 | 6.50 | DIP | n | フェライト | n |
| PKS1006-150K | 15.00 | 48.1 | 6.5 | 3.12 | -40~125 | 10.50 | 10.50 | 6.50 | DIP | n | フェライト | n |
| PKS1006-180K | 18.00 | 55.2 | 6 | 2.92 | -40~125 | 10.50 | 10.50 | 6.50 | DIP | n | フェライト | n |
| PKS1006-220K | 22.00 | 73.8 | 5.4 | 2.52 | -40~125 | 10.50 | 10.50 | 6.50 | DIP | n | フェライト | n |
| PKS1006-270K | 27.00 | 87.5 | 4.95 | 2.32 | -40~125 | 10.50 | 10.50 | 6.50 | DIP | n | フェライト | n |
| PKS1006-330K | 33.00 | 98.3 | 4.6 | 2.18 | -40~125 | 10.50 | 10.50 | 6.50 | DIP | n | フェライト | n |
| PKS1006-390K | 39.00 | 113 | 4 | 2.03 | -40~125 | 10.50 | 10.50 | 6.50 | DIP | n | フェライト | n |
| PKS1006-470K | 47.00 | 140 | 3.6 | 1.83 | -40~125 | 10.50 | 10.50 | 6.50 | DIP | n | フェライト | n |
| PKS1006-560K | 56.00 | 159 | 3.4 | 1.72 | -40~125 | 10.50 | 10.50 | 6.50 | DIP | n | フェライト | n |
| PKS1006-680K | 68.00 | 194 | 3 | 1.55 | -40~125 | 10.50 | 10.50 | 6.50 | DIP | n | フェライト | n |
| PKS1006-820K | 82.00 | 223 | 2.8 | 1.45 | -40~125 | 10.50 | 10.50 | 6.50 | DIP | n | フェライト | n |
| PKS1006-101K 型番 | 100.00 | 293 | 2.4 | 1.27 | -40~125 | 10.50 | 10.50 | 6.50 | DIP | n | フェライト | n |
| PKS1006-121K | 120.00 | 328 | 2.2 | 1.2 | -40~125 | 10.50 | 10.50 | 6.50 | DIP | n | フェライト | n |
| PKS1006-151K | 150.00 | 407 | 2.1 | 1.07 | -40~125 | 10.50 | 10.50 | 6.50 | DIP | n | フェライト | n |
| PKS1006-181K | 180.00 | 523 | 1.85 | 0.95 | -40~125 | 10.50 | 10.50 | 6.50 | DIP | n | フェライト | n |
| PKS1006-221K | 220.00 | 606 | 1.75 | 0.88 | -40~125 | 10.50 | 10.50 | 6.50 | DIP | n | フェライト | n |
| PKS1006-271K | 270.00 | 779 | 1.56 | 0.78 | -40~125 | 10.50 | 10.50 | 6.50 | DIP | n | フェライト | n |
| PKS1006-331K | 330.00 | 924 | 1.36 | 0.71 | -40~125 | 10.50 | 10.50 | 6.50 | DIP | n | フェライト | n |
| PKS1006-391K | 390.00 | 1055 | 1.3 | 0.67 | -40~125 | 10.50 | 10.50 | 6.50 | DIP | n | フェライト | n |
| PKS1006-471K | 470.00 | 1310 | 1.15 | 0.6 | -40~125 | 10.50 | 10.50 | 6.50 | DIP | n | フェライト | n |
| PKS1006-561K | 560.00 | 1534 | 1.08 | 0.55 | -40~125 | 10.50 | 10.50 | 6.50 | DIP | n | フェライト | n |
| PKS1006-681K | 680.00 | 1769 | 0.98 | 0.51 | -40~125 | 10.50 | 10.50 | 6.50 | DIP | n | フェライト | n |
| PKS1006-821K | 820.00 | 2283 | 0.88 | 0.45 | -40~125 | 10.50 | 10.50 | 6.50 | DIP | n | フェライト | n |
| PKS1006-102J 型番 | 1000.00 | 2634 | 0.77 | 0.42 | -40~125 | 10.50 | 10.50 | 6.50 | DIP | n | フェライト | n |
【サンプル申請 】
適用
◾ バックコンバータ
ネットワーク通信機器
電力増幅器
電源
注意事項
◾ すべてのデータは25℃の周囲温度でテストされています。
◾ インダクタンス測定条件は100kHz、0.5Vです。
◾ 飽和電流：インダクタンスが初期値の30%減少したときのDC電流の実際の値。
◾ 温度上昇電流：温度上昇がΔT50℃(Ta=25℃)のときのDC電流の実際の値。
◾ 特別な注意：回路設計、部品配置、PCBのサイズと厚さ、冷却システムなど。
◾ すべてが製品の温度に影響します。最終的なアプリケーションで製品の温度を確認してください。
保存
◾ 製品の保管条件 : 温度 5～40℃, RH≤70%.
◾ 使用のために取り出す場合、残りの製品はプラスチック袋に密封し、上記の条件に従って保存し、端子（電極）の酸化を避け、はんだ付け状態に影響を与えないようにしてください。
◾ 貯蔵について コダカ 電子部品を出荷日から12ヶ月以上保管することは推奨されません。他の要因に加え、端子が劣化し、はんだ付け性が低下する可能性があります。したがって、すべての製品は出荷日から12ヶ月以内に使用してください。
◾ 高温、高湿度、ほこり、腐食に影響を受けやすい場所など、不適切な保管条件で製品を保管しないでください。
◾ 製品は常に注意して取り扱ってください。
◾ 直接素手で電極に触れないでください。油分がはんだ付けを妨げる可能性があります。
◾ はんだ付けのための最適な条件を常に確保してください。
