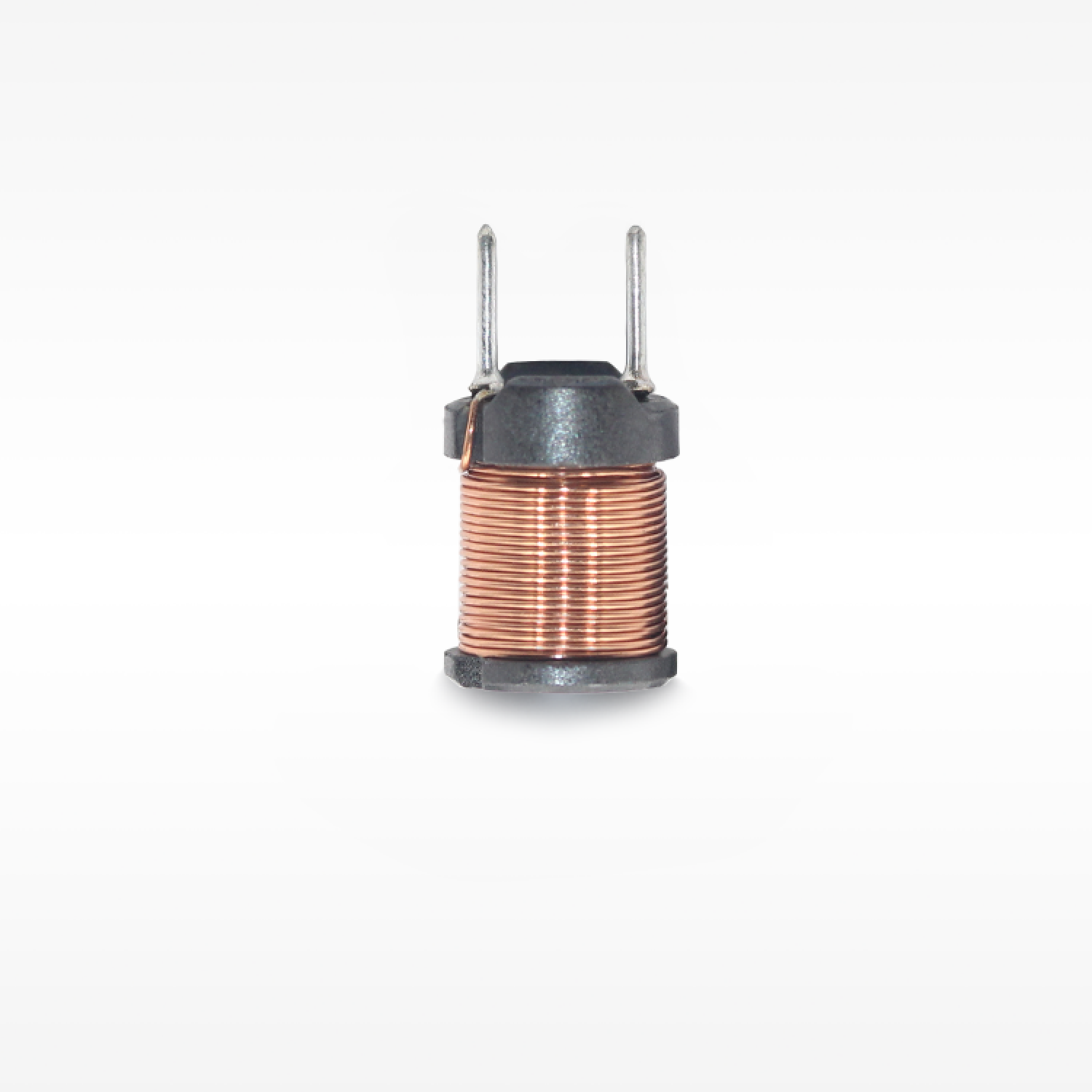

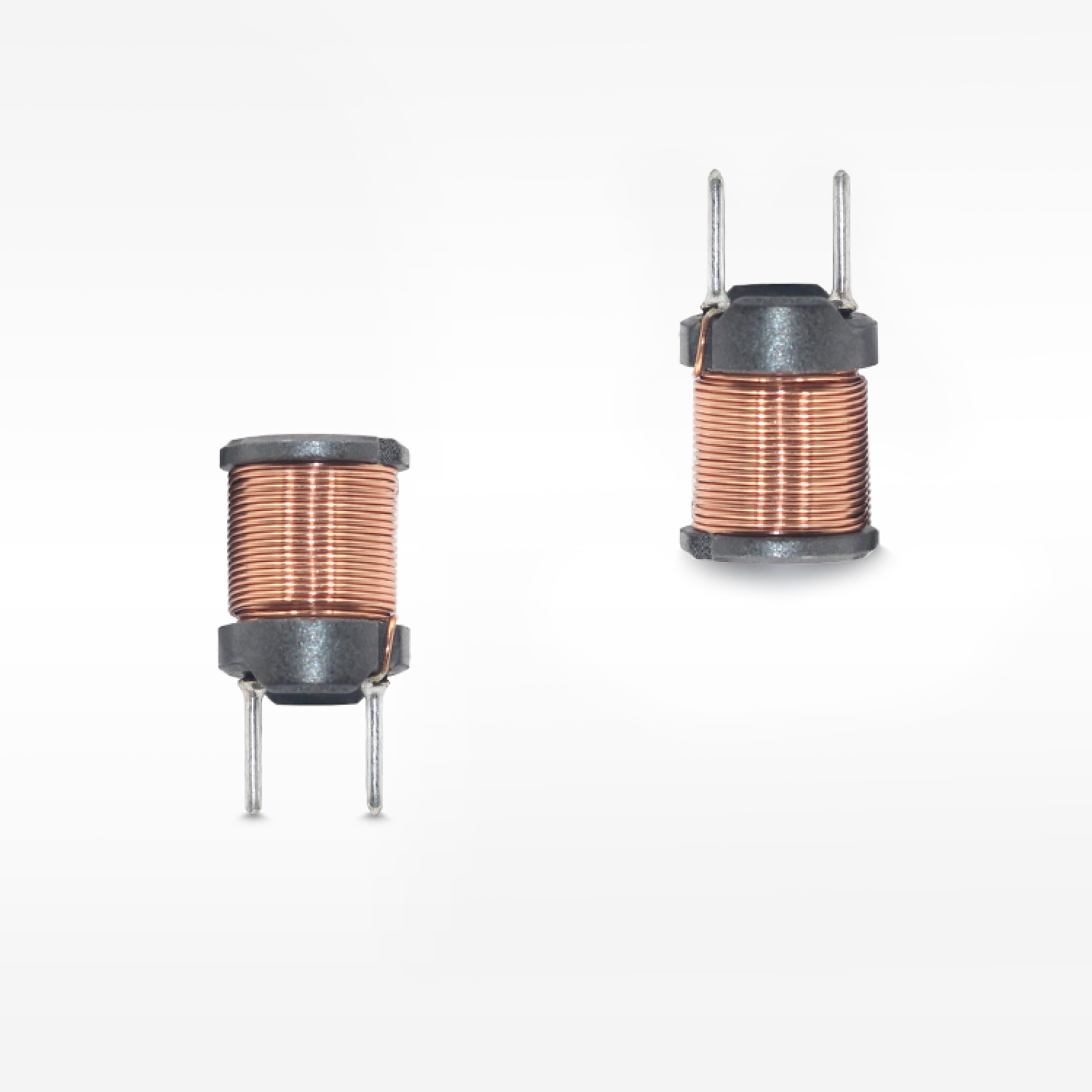

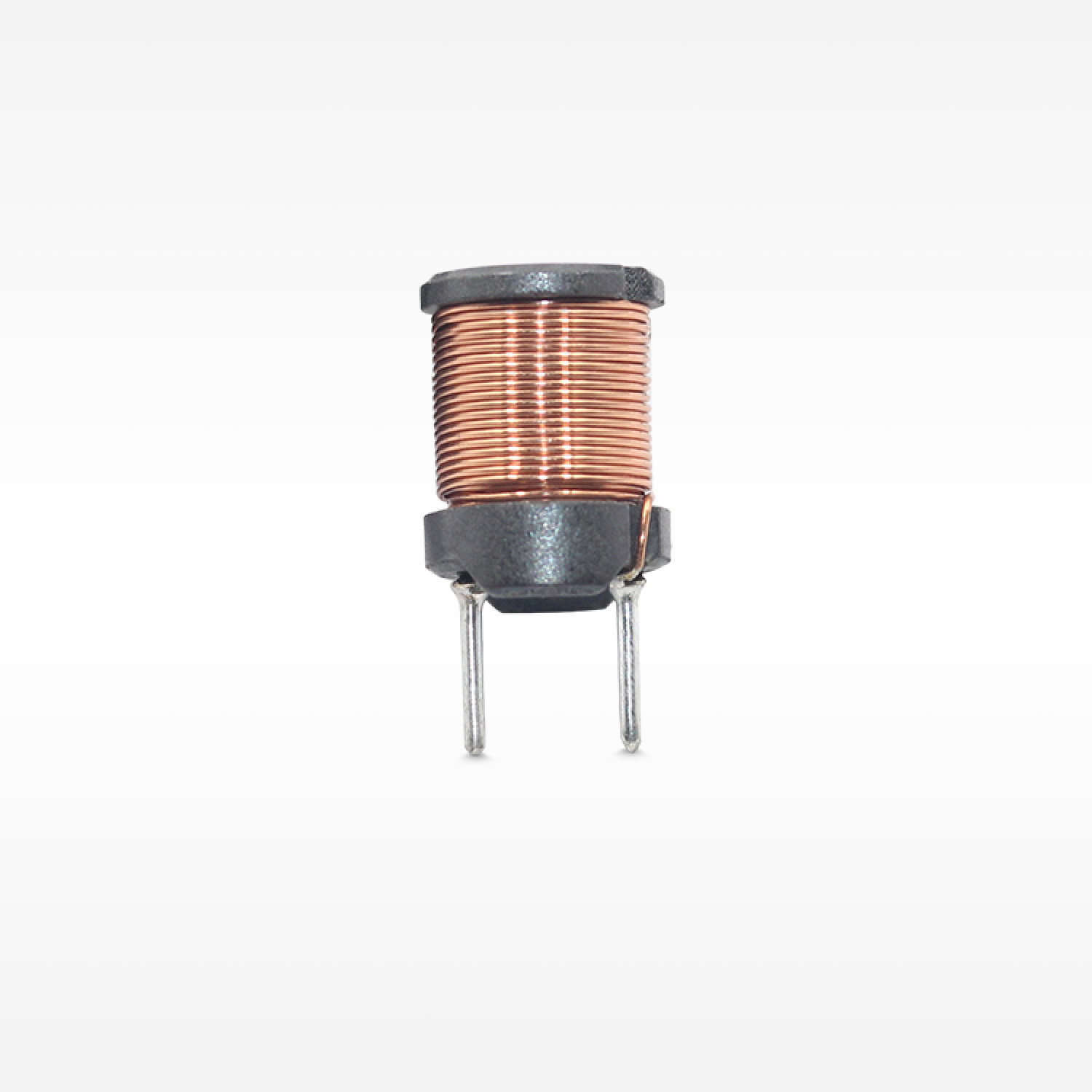

PKS0812 販売価格:

◾ 高い信頼性、高い一貫性のインダクタンス。
◾ 高い飽和電流。
◾ 鉛フリー製品、RoHS準拠。
◾ 電源、DC-DCコンバータ、コンピューターおよび周辺機器、エアコン、家電製品などに幅広く使用されています。
◾ 動作温度 : -40℃ ～ +125℃（コイルの温度上昇を含む）。

紹介

電気的特性

部品番号	インダクタンス (μH)	DCR タイプ (mΩ)	Isat (A)	Irms (A)	動作温度 (℃)	長さ (mm)	幅 (mm)	高さ (mm)	マウント	シールド	コア材料	AEC グレード
PKS0812-100K について	10.00	15.4	5.4	4.7	-40~125	8.30	8.30	13.50	DIP	n	フェライト	n
PKS0812-101K について	100.00	145	1.8	1.8	-40~125	8.30	8.30	13.50	DIP	n	フェライト	n
PKS0812-221K について	220.00	278	1.26	1.2	-40~125	8.30	8.30	13.50	DIP	n	フェライト	n
PKS0812-331K について	330.00	416	1.02	1.1	-40~125	8.30	8.30	13.50	DIP	n	フェライト	n
PKS0812-391K について	390.00	466	0.96	1	-40~125	8.30	8.30	13.50	DIP	n	フェライト	n
PKS0812-561K について	560.00	685	0.9	0.81	-40~125	8.30	8.30	13.50	DIP	n	フェライト	n
PKS0812-821K について	820.00	964	0.72	0.7	-40~125	8.30	8.30	13.50	DIP	n	フェライト	n
PKS0812-102J について	1000.00	1325	0.66	0.6	-40~125	8.30	8.30	13.50	DIP	n	フェライト	n
PKS0812-152J について	1500.00	1852	0.51	0.5	-40~125	8.30	8.30	13.50	DIP	n	フェライト	n
PKS0812-222J	2200.00	2836	0.48	0.4	-40~125	8.30	8.30	13.50	DIP	n	フェライト	n
PKS0812-392J について	3900.00	4783	0.3	0.28	-40~125	8.30	8.30	13.50	DIP	n	フェライト	n
PKS0812-472J について	4700.00	5880	0.24	0.23	-40~125	8.30	8.30	13.50	DIP	n	フェライト	n

【サンプル申請 】

適用

◾ バックコンバータ
ネットワーク通信機器
電力増幅器
電源

注意事項

◾ すべてのデータは25℃の周囲温度でテストされています。
◾ インダクタンス測定条件は100kHz、0.5Vです。
◾ 飽和電流：インダクタンスが初期値の30%減少したときのDC電流の実際の値。
◾ 温度上昇電流：温度上昇がΔT50℃(Ta=25℃)のときのDC電流の実際の値。
◾ 特別な注意：回路設計、部品配置、PCBのサイズと厚さ、冷却システムなど。
◾ すべてが製品の温度に影響します。最終的なアプリケーションで製品の温度を確認してください。

保存

◾ 製品の保管条件 : 温度 5～40℃, RH≤70%.
◾ 使用のために取り出す場合、残りの製品はプラスチック袋に密封し、上記の条件に従って保存し、端子（電極）の酸化を避け、はんだ付け状態に影響を与えないようにしてください。
◾ 貯蔵についてコダカ電子部品を出荷日から12ヶ月以上保管することは推奨されません。他の要因に加え、端子が劣化し、はんだ付け性が低下する可能性があります。したがって、すべての製品は出荷日から12ヶ月以内に使用してください。
◾ 高温、高湿度、ほこり、腐食に影響を受けやすい場所など、不適切な保管条件で製品を保管しないでください。
◾ 製品は常に注意して取り扱ってください。
◾ 直接素手で電極に触れないでください。油分がはんだ付けを妨げる可能性があります。
◾ はんだ付けのための最適な条件を常に確保してください。

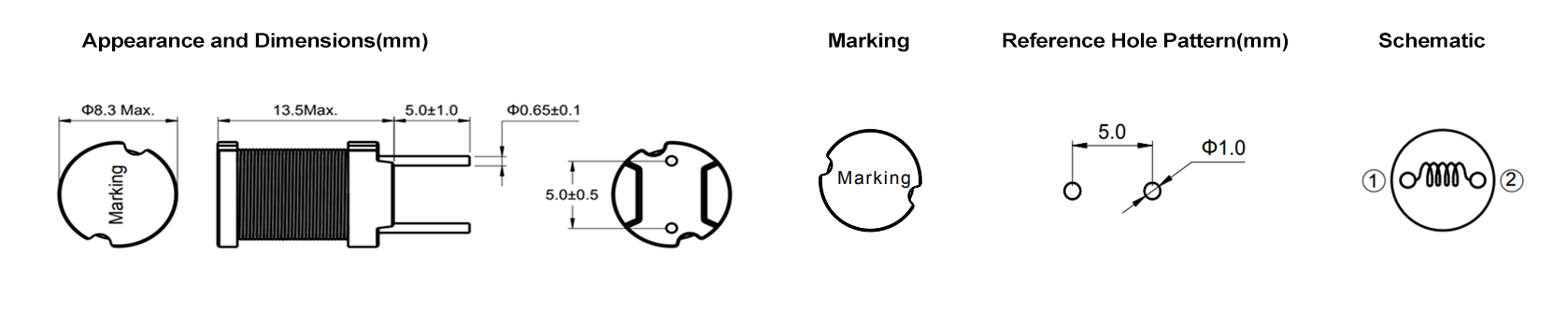

データシートダウンロード: PKS0812.pdf
