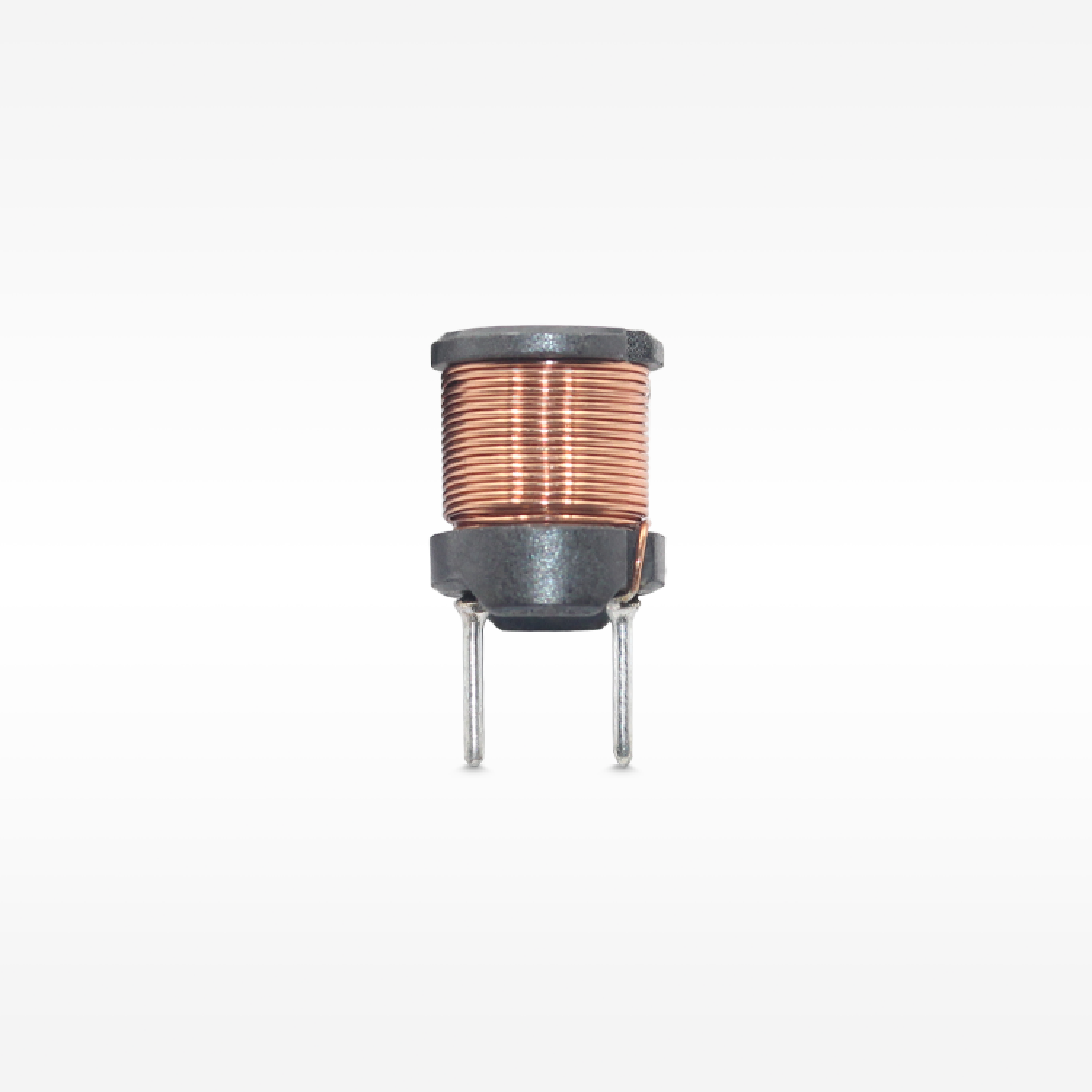

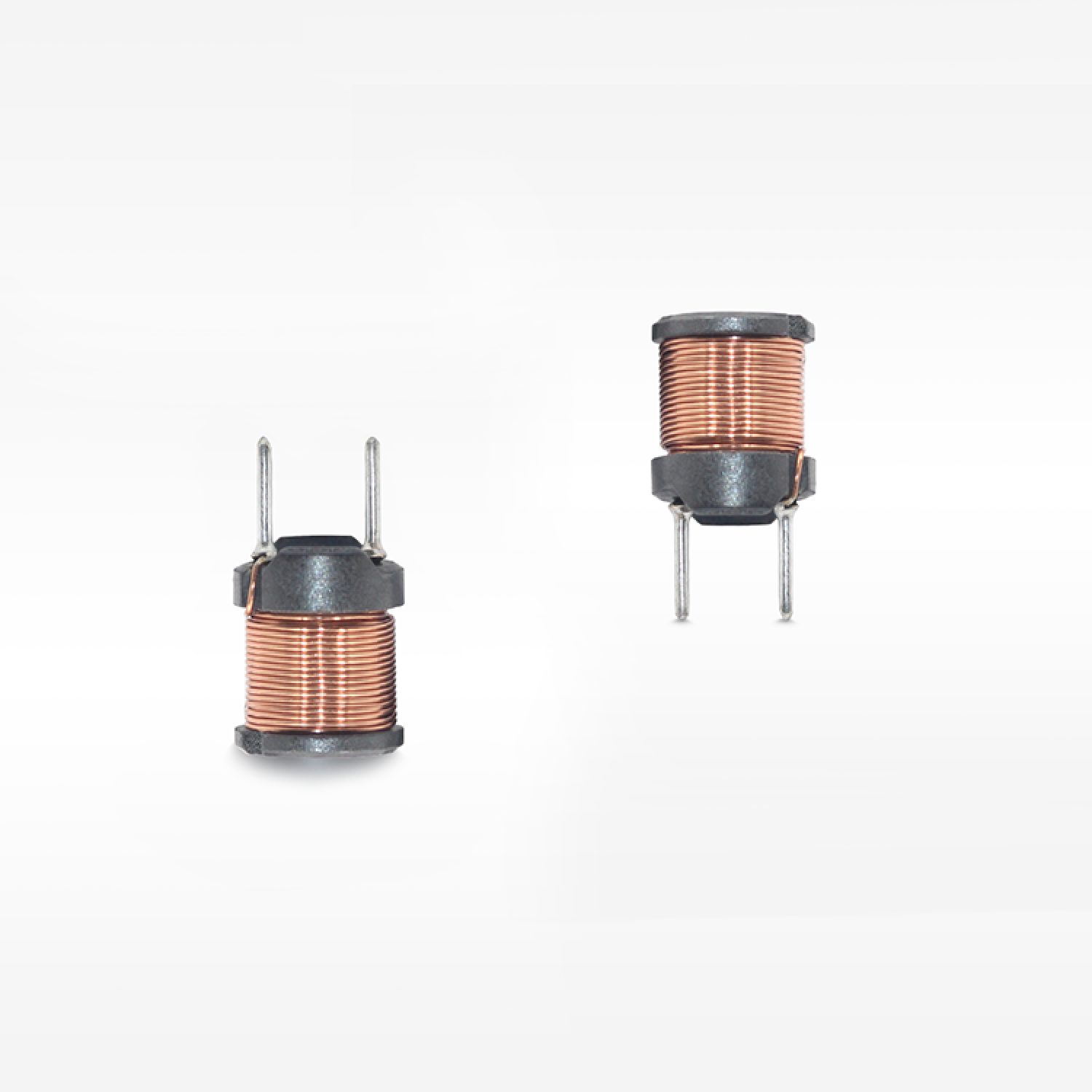

◾ 高い信頼性、高い一貫性のインダクタンス。
◾ 高い飽和電流。
◾ 鉛フリー製品、RoHS準拠。
◾ 電源、DC-DCコンバータ、コンピューターおよび周辺機器、エアコン、家電製品などに幅広く使用されています。
◾ 動作温度 : -40℃ ～ +125℃（コイルの温度上昇を含む）。

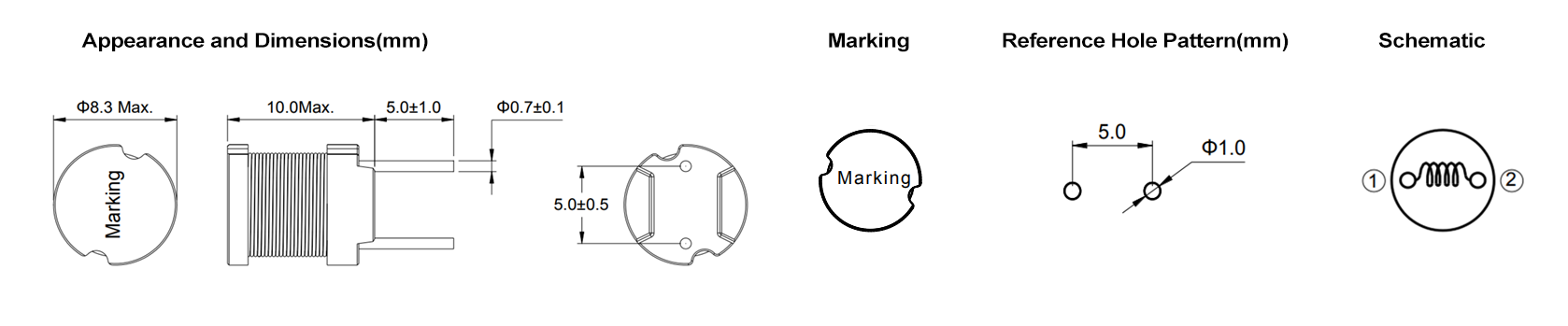

電気的特性
| 部品番号 | インダクタンス (μH) | DCR タイプ (mΩ) | Isat (A) | Irms (A) | 動作温度 (℃) | 長さ (mm) | 幅 (mm) | 高さ (mm) | マウント | シールド | コア材料 | AEC グレード |
| PKS0810-1R0M | 1.00 | 8.44 | 18 | 7.76 | -40~125 | 8.30 | 8.30 | 10.00 | DIP | n | フェライト | n |
| PKS0810-2R2M 試料の種類 | 2.20 | 14.7 | 12.4 | 6.21 | -40~125 | 8.30 | 8.30 | 10.00 | DIP | n | フェライト | n |
| PKS0810-3R3M | 3.30 | 17 | 9.9 | 5.62 | -40~125 | 8.30 | 8.30 | 10.00 | DIP | n | フェライト | n |
| PKS0810-4R7M について | 4.70 | 19.7 | 8.4 | 5.1 | -40~125 | 8.30 | 8.30 | 10.00 | DIP | n | フェライト | n |
| PKS0810-6R8M 試料の種類 | 6.80 | 24.4 | 6.8 | 4.5 | -40~125 | 8.30 | 8.30 | 10.00 | DIP | n | フェライト | n |
| PKS0810-100K について | 10.00 | 27.8 | 5.6 | 4.08 | -40~125 | 8.30 | 8.30 | 10.00 | DIP | n | フェライト | n |
| PKS0810-150K について | 15.00 | 38 | 4.7 | 3.63 | -40~125 | 8.30 | 8.30 | 10.00 | DIP | n | フェライト | n |
| PKS0810-180K について | 18.00 | 42 | 4.3 | 3.43 | -40~125 | 8.30 | 8.30 | 10.00 | DIP | n | フェライト | n |
| PKS0810-220K | 22.00 | 46.2 | 3.8 | 3.28 | -40~125 | 8.30 | 8.30 | 10.00 | DIP | n | フェライト | n |
| PKS0810-330K | 33.00 | 60 | 3.3 | 2.88 | -40~125 | 8.30 | 8.30 | 10.00 | DIP | n | フェライト | n |
| PKS0810-470K について | 47.00 | 87.2 | 2.75 | 2.35 | -40~125 | 8.30 | 8.30 | 10.00 | DIP | n | フェライト | n |
| PKS0810-560K について | 56.00 | 100 | 2.34 | 2.13 | -40~125 | 8.30 | 8.30 | 10.00 | DIP | n | フェライト | n |
| PKS0810-680K について | 68.00 | 127 | 2.16 | 1.87 | -40~125 | 8.30 | 8.30 | 10.00 | DIP | n | フェライト | n |
| PKS0810-820K について | 82.00 | 147 | 2.04 | 1.74 | -40~125 | 8.30 | 8.30 | 10.00 | DIP | n | フェライト | n |
| PKS0810-101K について | 100.00 | 192 | 1.82 | 1.57 | -40~125 | 8.30 | 8.30 | 10.00 | DIP | n | フェライト | n |
| PKS0810-121K | 120.00 | 222 | 1.5 | 1.42 | -40~125 | 8.30 | 8.30 | 10.00 | DIP | n | フェライト | n |
| PKS0810-151K | 150.00 | 285 | 1.4 | 1.31 | -40~125 | 8.30 | 8.30 | 10.00 | DIP | n | フェライト | n |
| PKS0810-181K | 180.00 | 329 | 1.23 | 1.18 | -40~125 | 8.30 | 8.30 | 10.00 | DIP | n | フェライト | n |
| PKS0810-221K | 220.00 | 370 | 1.2 | 1.12 | -40~125 | 8.30 | 8.30 | 10.00 | DIP | n | フェライト | n |
| PKS0810-331K | 330.00 | 572 | 1.02 | 0.84 | -40~125 | 8.30 | 8.30 | 10.00 | DIP | n | フェライト | n |
| PKS0810-471K について | 470.00 | 870 | 0.85 | 0.69 | -40~125 | 8.30 | 8.30 | 10.00 | DIP | n | フェライト | n |
| PKS0810-681K について | 680.00 | 1217 | 0.71 | 0.57 | -40~125 | 8.30 | 8.30 | 10.00 | DIP | n | フェライト | n |
| PKS0810-821K | 820.00 | 1420 | 0.66 | 0.51 | -40~125 | 8.30 | 8.30 | 10.00 | DIP | n | フェライト | n |
| PKS0810-102J について | 1000.00 | 1820 | 0.59 | 0.47 | -40~125 | 8.30 | 8.30 | 10.00 | DIP | n | フェライト | n |
| PKS0810-122J | 1200.00 | 2073 | 0.49 | 0.44 | -40~125 | 8.30 | 8.30 | 10.00 | DIP | n | フェライト | n |
| PKS0810-152J | 1500.00 | 2643 | 0.45 | 0.4 | -40~125 | 8.30 | 8.30 | 10.00 | DIP | n | フェライト | n |
| PKS0810-222J | 2200.00 | 4006 | 0.39 | 0.32 | -40~125 | 8.30 | 8.30 | 10.00 | DIP | n | フェライト | n |
| PKS0810-332J | 3300.00 | 6273 | 0.32 | 0.25 | -40~125 | 8.30 | 8.30 | 10.00 | DIP | n | フェライト | n |
| PKS0810-392J について | 3900.00 | 7107 | 0.3 | 0.24 | -40~125 | 8.30 | 8.30 | 10.00 | DIP | n | フェライト | n |
| PKS0810-472J について | 4700.00 | 8100 | 0.28 | 0.22 | -40~125 | 8.30 | 8.30 | 10.00 | DIP | n | フェライト | n |
| PKS0810-103J について | 10000.00 | 18937 | 0.17 | 0.14 | -40~125 | 8.30 | 8.30 | 10.00 | DIP | n | フェライト | n |
| PKS0810-223J | 22000.00 | 44300 | 0.15 | 0.09 | -40~125 | 8.30 | 8.30 | 10.00 | DIP | n | フェライト | n |
| PKS0810-363J について | 36000.00 | 71865 | 0.1 | 0.08 | -40~125 | 8.30 | 8.30 | 10.00 | DIP | n | フェライト | n |
| PKS0810-473J について | 47000.00 | 83990 | 0.09 | 0.07 | -40~125 | 8.30 | 8.30 | 10.00 | DIP | n | フェライト | n |
【サンプル申請 】
適用
◾ バックコンバータ
ネットワーク通信機器
電力増幅器
電源
注意事項
◾ すべてのデータは25℃の周囲温度でテストされています。
◾ インダクタンス測定条件は100kHz、0.5Vです。
◾ 飽和電流：インダクタンスが初期値の30%減少したときのDC電流の実際の値。
◾ 温度上昇電流：温度上昇がΔT50℃(Ta=25℃)のときのDC電流の実際の値。
◾ 特別な注意：回路設計、部品配置、PCBのサイズと厚さ、冷却システムなど。
◾ すべてが製品の温度に影響します。最終的なアプリケーションで製品の温度を確認してください。
保存
◾ 製品の保管条件 : 温度 5～40℃, RH≤70%.
◾ 使用のために取り出す場合、残りの製品はプラスチック袋に密封し、上記の条件に従って保存し、端子（電極）の酸化を避け、はんだ付け状態に影響を与えないようにしてください。
◾ 貯蔵について コダカ 電子部品を出荷日から12ヶ月以上保管することは推奨されません。他の要因に加え、端子が劣化し、はんだ付け性が低下する可能性があります。したがって、すべての製品は出荷日から12ヶ月以内に使用してください。
◾ 高温、高湿度、ほこり、腐食に影響を受けやすい場所など、不適切な保管条件で製品を保管しないでください。
◾ 製品は常に注意して取り扱ってください。
◾ 直接素手で電極に触れないでください。油分がはんだ付けを妨げる可能性があります。
◾ はんだ付けのための最適な条件を常に確保してください。
データシートダウンロード:
PKS0810.pdf
