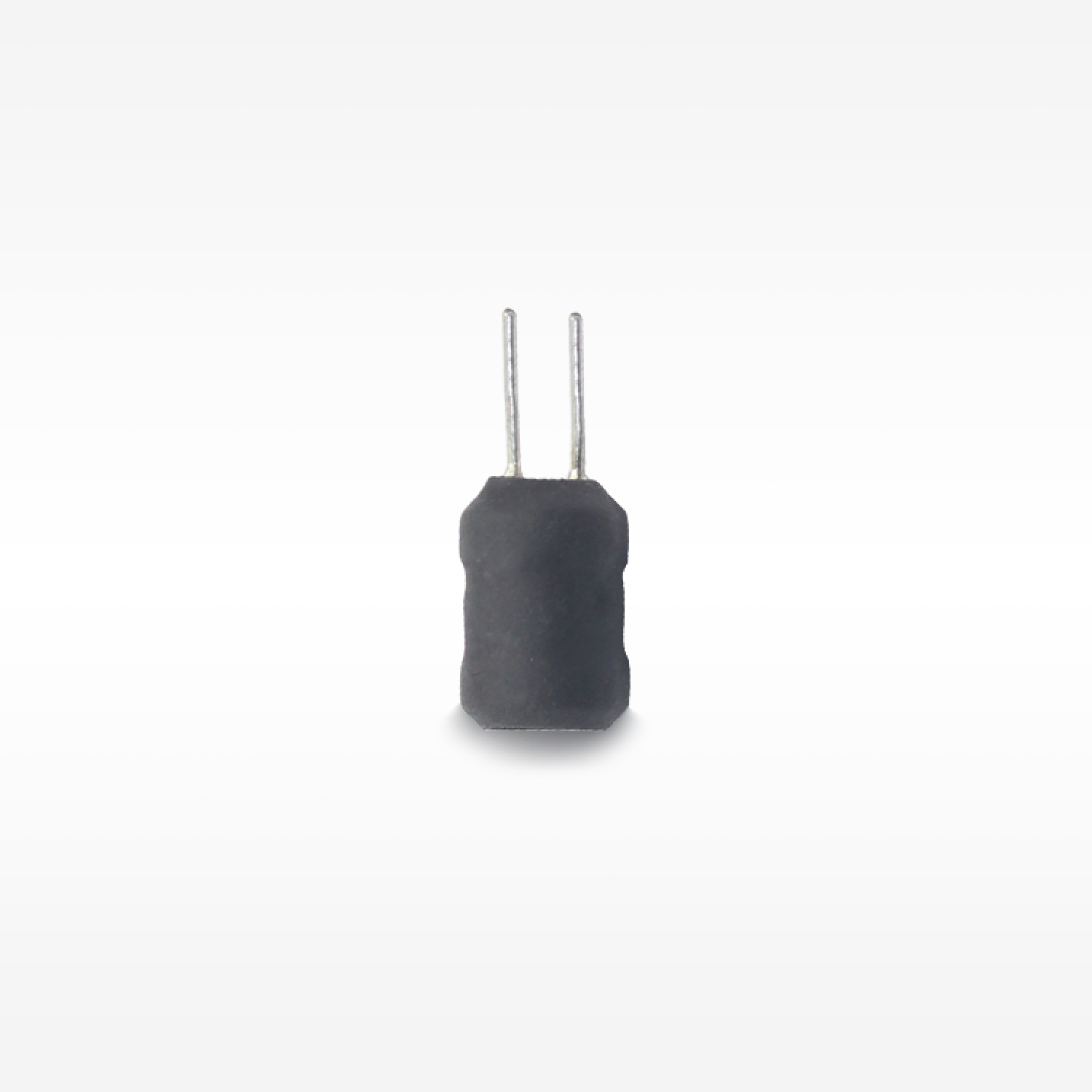

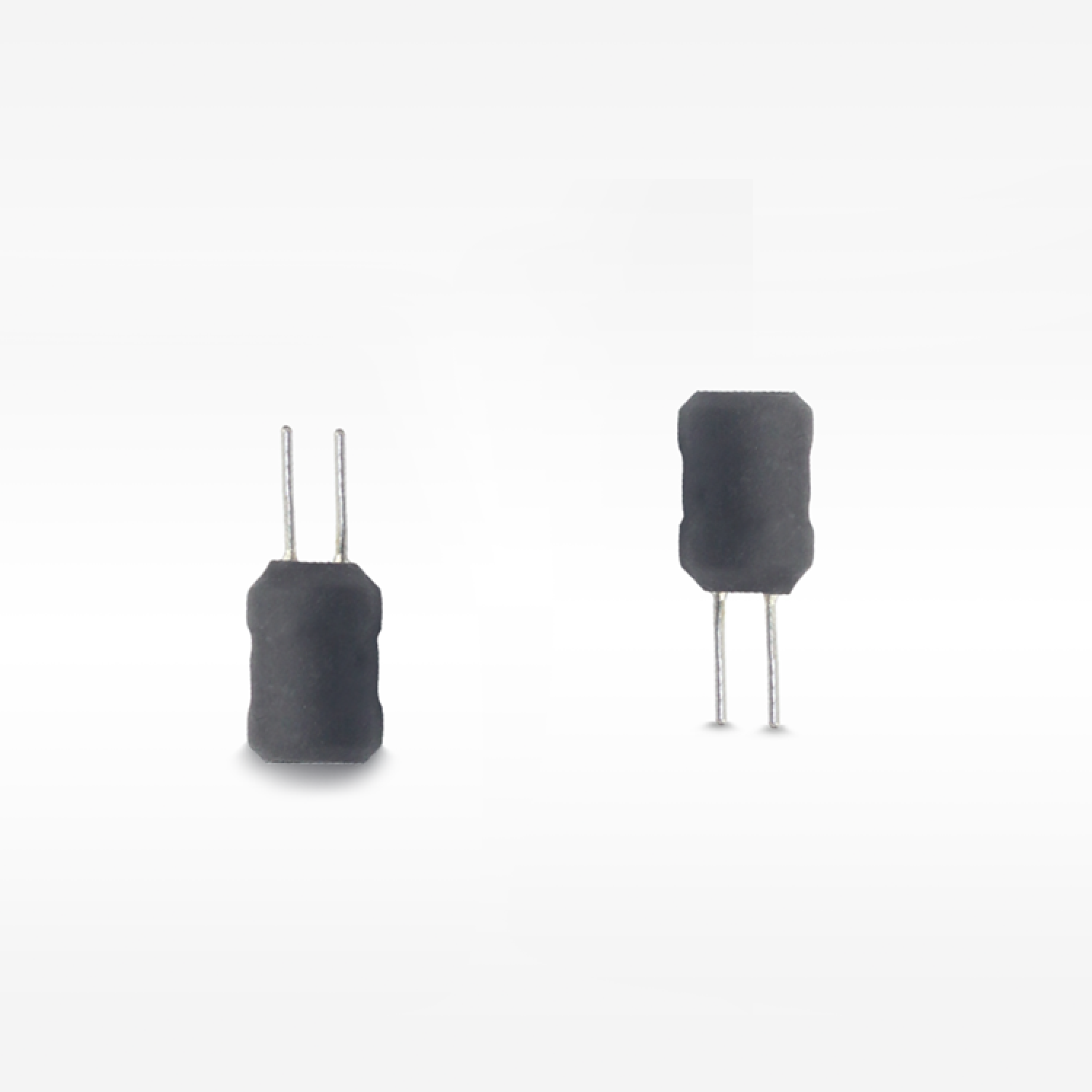

◾ 高い信頼性、高い一貫性のインダクタンス。
◾ 鉛フリー製品、RoHS準拠。
◾ コアは UL 熱収縮チューブでカプセル化されており、優れた機械的保護と環境保護を提供します。
◾ 電源、DC-DC コンバータ、コンピューター、周辺機器に広く使用されています。
◾ 動作温度 : -40℃ ～ +125℃（コイルの温度上昇を含む）。

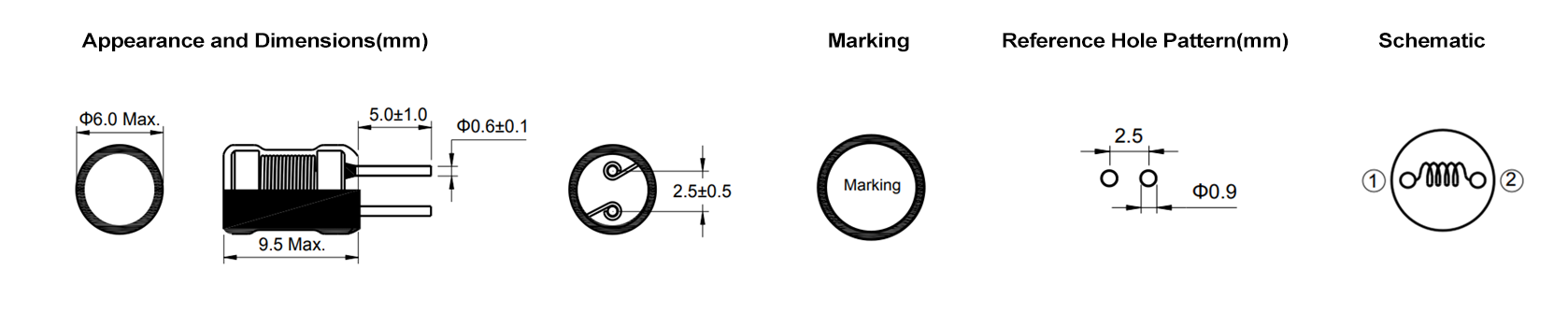

電気的特性
| 部品番号 | インダクタンス (μH) | DCR タイプ (mΩ) | Isat (A) | Irms (A) | 動作温度 (℃) | 長さ (mm) | 幅 (mm) | 高さ (mm) | マウント | シールド | コア材料 | AEC グレード |
| 検査の検査結果 | 10 | 42 | 2.3 | 2.96 | -40~125 | 6.00 | 6.00 | 9.50 | DIP | n | フェライト | n |
| 検査の検査結果 | 12 | 52.9 | 2.1 | 2.64 | -40~125 | 6.00 | 6.00 | 9.50 | DIP | n | フェライト | n |
| 検査の検査結果 | 15 | 60.2 | 1.7 | 2.48 | -40~125 | 6.00 | 6.00 | 9.50 | DIP | n | フェライト | n |
| 検査の検査結果 | 18 | 70.3 | 1.65 | 2.09 | -40~125 | 6.00 | 6.00 | 9.50 | DIP | n | フェライト | n |
| 検査の検査結果 | 22 | 83.9 | 1.4 | 1.92 | -40~125 | 6.00 | 6.00 | 9.50 | DIP | n | フェライト | n |
| 検査の検査結果 | 27 | 107 | 1.25 | 1.7 | -40~125 | 6.00 | 6.00 | 9.50 | DIP | n | フェライト | n |
| 検査の検査結果 | 33 | 120 | 1.2 | 1.6 | -40~125 | 6.00 | 6.00 | 9.50 | DIP | n | フェライト | n |
| 検査の検査結果 | 39 | 154 | 1.15 | 1.39 | -40~125 | 6.00 | 6.00 | 9.50 | DIP | n | フェライト | n |
| 検査の検査結果 | 47 | 173 | 1.1 | 1.32 | -40~125 | 6.00 | 6.00 | 9.50 | DIP | n | フェライト | n |
| PK0507-560K について | 56 | 237 | 0.97 | 1.12 | -40~125 | 6.00 | 6.00 | 9.50 | DIP | n | フェライト | n |
| PK0507-680K について | 68 | 266 | 0.9 | 1.06 | -40~125 | 6.00 | 6.00 | 9.50 | DIP | n | フェライト | n |
| PK0507-820K について | 82 | 300 | 0.8 | 1 | -40~125 | 6.00 | 6.00 | 9.50 | DIP | n | フェライト | n |
| 検査の検査結果 | 100 | 394 | 0.75 | 0.87 | -40~125 | 6.00 | 6.00 | 9.50 | DIP | n | フェライト | n |
| 検査の内容 | 120 | 431 | 0.63 | 0.83 | -40~125 | 6.00 | 6.00 | 9.50 | DIP | n | フェライト | n |
| 検査の検査結果 | 150 | 581 | 0.56 | 0.72 | -40~125 | 6.00 | 6.00 | 9.50 | DIP | n | フェライト | n |
| 検査の検査結果 | 180 | 647 | 0.49 | 0.68 | -40~125 | 6.00 | 6.00 | 9.50 | DIP | n | フェライト | n |
| 検査の内容 | 220 | 738 | 0.45 | 0.64 | -40~125 | 6.00 | 6.00 | 9.50 | DIP | n | フェライト | n |
| 検査の内容 | 270 | 931 | 0.4 | 0.57 | -40~125 | 6.00 | 6.00 | 9.50 | DIP | n | フェライト | n |
| 検査の検査結果 | 330 | 1088 | 0.38 | 0.52 | -40~125 | 6.00 | 6.00 | 9.50 | DIP | n | フェライト | n |
| 検査の結果 | 390 | 1434 | 0.36 | 0.45 | -40~125 | 6.00 | 6.00 | 9.50 | DIP | n | フェライト | n |
| 検査の検査結果 | 470 | 1601 | 0.32 | 0.43 | -40~125 | 6.00 | 6.00 | 9.50 | DIP | n | フェライト | n |
| 検査の検査結果 | 560 | 1987 | 0.28 | 0.39 | -40~125 | 6.00 | 6.00 | 9.50 | DIP | n | フェライト | n |
| 検査の検査結果 | 680 | 2276 | 0.27 | 0.36 | -40~125 | 6.00 | 6.00 | 9.50 | DIP | n | フェライト | n |
| 検査の検査結果 | 821 | 3157 | 0.23 | 0.31 | -40~125 | 6.00 | 6.00 | 9.50 | DIP | n | フェライト | n |
| 検査の検査結果 | 1000 | 3681 | 0.22 | 0.28 | -40~125 | 6.00 | 6.00 | 9.50 | DIP | n | フェライト | n |
【サンプル申請 】
適用
◾ バックコンバータ
ネットワーク通信機器
電力増幅器
電源
注意事項
◾ すべてのデータは25℃の周囲温度でテストされています。
◾ インダクタンス測定条件は100kHz、0.5Vです。
◾ 飽和電流：インダクタンスが初期値の30%減少したときのDC電流の実際の値。
◾ 温度上昇電流：温度上昇がΔT50℃(Ta=25℃)のときのDC電流の実際の値。
◾ 特別な注意：回路設計、部品配置、PCBのサイズと厚さ、冷却システムなど。
◾ すべてが製品の温度に影響します。最終的なアプリケーションで製品の温度を確認してください。
保存
◾ 製品の保管条件 : 温度 5～40℃, RH≤70%.
◾ 使用のために取り出す場合、残りの製品はプラスチック袋に密封し、上記の条件に従って保存し、端子（電極）の酸化を避け、はんだ付け状態に影響を与えないようにしてください。
◾ 貯蔵について コダカ 電子部品を出荷日から12ヶ月以上保管することは推奨されません。他の要因に加え、端子が劣化し、はんだ付け性が低下する可能性があります。したがって、すべての製品は出荷日から12ヶ月以内に使用してください。
◾ 高温、高湿度、ほこり、腐食に影響を受けやすい場所など、不適切な保管条件で製品を保管しないでください。
◾ 製品は常に注意して取り扱ってください。
◾ 直接素手で電極に触れないでください。油分がはんだ付けを妨げる可能性があります。
◾ はんだ付けのための最適な条件を常に確保してください。
