◾磁性樹脂シールド構造、超低バズノイズ。
◾ 磁気シールド構造：電磁干渉（EMI）に対する優れた耐性。
◾ 小型、高定格電流、低DCR。
◾ キャリアテープ包装、SMTプロセスに適しています。
◾ DC-DCコンバータ、携帯電話、PDA、DSCなどに広く使用されています。
◾動作温度範囲：-40℃ ～ +125℃（コイルの温度上昇を含む）。

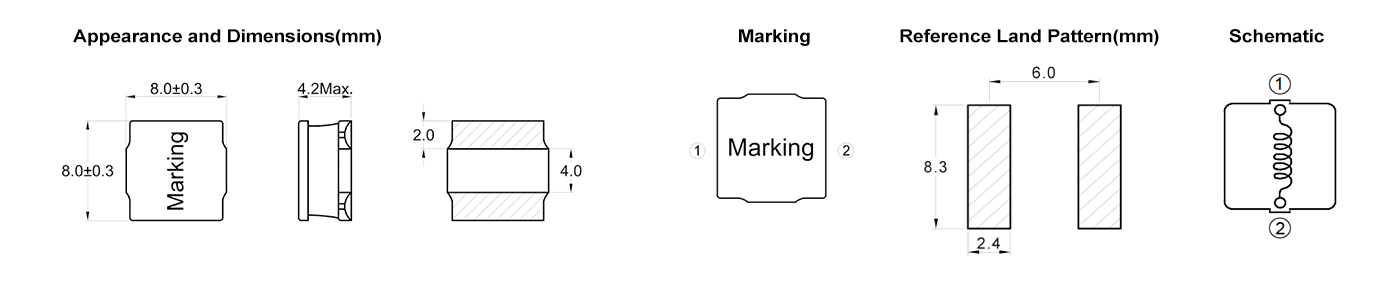

電気的特性
| 部品番号 | インダクタンス (μH) | DCR タイプ (mΩ) | Isat (A) | Irms (A) | 動作温度 (℃) | 長さ (mm) | 幅 (mm) | 高さ (mm) | マウント | シールド | コア材料 | AEC グレード |
| CWPA8040-1R0N | 1.00 | 10 | 14.00 | 6.9 | -40〜+125 | 8.00 | 8.00 | 4.20 | SMD | Y | フェライト | n |
| CWPA8040-1R5N | 1.50 | 13 | 11.00 | 6.2 | -40〜+125 | 8.00 | 8.00 | 4.20 | SMD | Y | フェライト | n |
| CWPA8040-2R2N | 2.20 | 16 | 8.00 | 5.6 | -40〜+125 | 8.00 | 8.00 | 4.20 | SMD | Y | フェライト | n |
| CWPA8040-3R3N | 3.30 | 22 | 7.00 | 4.8 | -40〜+125 | 8.00 | 8.00 | 4.20 | SMD | Y | フェライト | n |
| CWPA8040-4R7N について | 4.70 | 25 | 6.50 | 4.5 | -40〜+125 | 8.00 | 8.00 | 4.20 | SMD | Y | フェライト | n |
| CWPA8040-8R2M | 8.20 | 34.00 | 4.80 | 3.80 | -40〜+125 | 8.00 | 8.00 | 4.20 | SMD | Y | フェライト | n |
| CWPA8040-100M について | 10.00 | 38.00 | 4.10 | 3.60 | -40〜+125 | 8.00 | 8.00 | 4.20 | SMD | Y | フェライト | n |
| CWPA8040-330M について | 33.00 | 126.00 | 2.40 | 2.00 | -40〜+125 | 8.00 | 8.00 | 4.20 | SMD | Y | フェライト | n |
| CWPA8040-470M について | 47.00 | 177.00 | 2.00 | 1.70 | -40〜+125 | 8.00 | 8.00 | 4.20 | SMD | Y | フェライト | n |
| CWPA8040-680M について | 68.00 | 255.00 | 1.60 | 1.40 | -40〜+125 | 8.00 | 8.00 | 4.20 | SMD | Y | フェライト | n |
| CWPA8040-820M について | 82.00 | 293.00 | 1.40 | 1.20 | -40〜+125 | 8.00 | 8.00 | 4.20 | SMD | Y | フェライト | n |
| CWPA8040-101M について | 100.00 | 377.00 | 1.30 | 1.10 | -40〜+125 | 8.00 | 8.00 | 4.20 | SMD | Y | フェライト | n |
| 試験用品の試験用品の試験用品の試験用品の試験用品 | 150.00 | 533.00 | 1.20 | 0.94 | -40〜+125 | 8.00 | 8.00 | 4.20 | SMD | Y | フェライト | n |
| 試験用品の試験用品の試験用品の試験用品の試験用品 | 220.00 | 779.00 | 0.94 | 0.88 | -40〜+125 | 8.00 | 8.00 | 4.20 | SMD | Y | フェライト | n |
【サンプル申請 】
適用
◾ DC-DCコンバータ
◾ コントローラーの切り替え
◾ ポータブル電源
注意事項
◾ すべてのデータは25℃の周囲温度でテストされています。
◾ インダクタンス測定条件は100kHz、0.5Vです。
◾ 飽和電流：インダクタンスが初期値の30%減少したときのDC電流の実際の値。
◾ 温度上昇電流：温度上昇がΔT50℃(Ta=25℃)のときのDC電流の実際の値。
◾ 特別な注意：回路設計、部品配置、PCBのサイズと厚さ、冷却システムなど。
◾ すべてが製品の温度に影響します。最終的なアプリケーションで製品の温度を確認してください。
保存
◾ 製品の保管条件 : 温度 5～40℃, RH≤70%.
◾ 使用のために取り出す場合、残りの製品はプラスチック袋に密封し、上記の条件に従って保存し、端子（電極）の酸化を避け、はんだ付け状態に影響を与えないようにしてください。
◾ 貯蔵について コダカ 電子部品を出荷日から12ヶ月以上保管することは推奨されません。他の要因に加え、端子が劣化し、はんだ付け性が低下する可能性があります。したがって、すべての製品は出荷日から12ヶ月以内に使用してください。
◾ 高温、高湿度、ほこり、腐食に影響を受けやすい場所など、不適切な保管条件で製品を保管しないでください。
◾ 製品は常に注意して取り扱ってください。
◾ 直接素手で電極に触れないでください。油分がはんだ付けを妨げる可能性があります。
◾ はんだ付けのための最適な条件を常に確保してください。
