CSUS1514

◾ 小型で、高密度SMTに適しています。
◾ 磁気シールド構造、優れた電磁干渉(EMI)耐性。
◾ フラットワイヤー巻き、低DC抵抗を実現。
◾ 動作温度 :-55 +165℃(コイルの温度上昇を含む)。

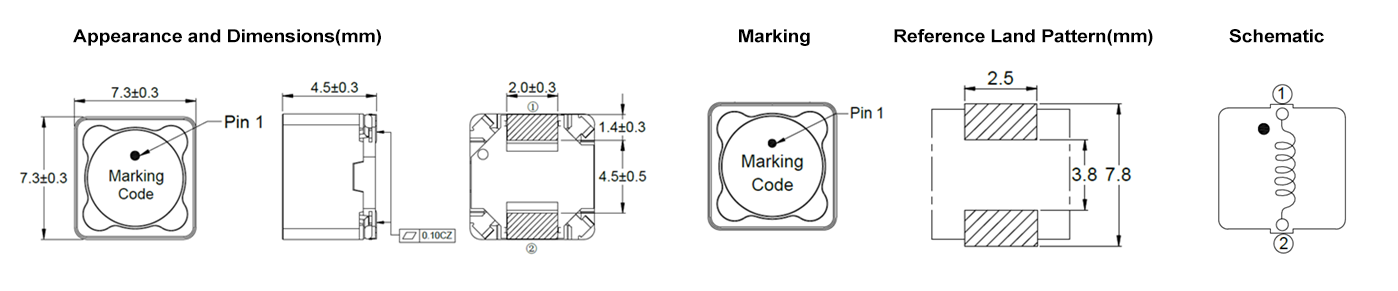

紹介


電気的特性

部品番号 インダクタンス (μH) DCR タイプ (mΩ) Isat (A) Irms (A) 動作温度 (℃) 長さ (mm) 幅 (mm) 高さ (mm) マウント シールド コア材料 AEC グレード
CSUS1514-R25N 0.25 1.10  65.00  28.00  -55~165 15.00  15.00  14.20  SMD Y 複合 n
CSUS1514-R60N 0.60 1.50  47.00  24.00  -55~165 15.00  15.00  14.20  SMD Y 複合 n
CSUS1514-1R1N 1.10 1.90  35.00  21.50  -55~165 15.00  15.00  14.20  SMD Y 複合 n
CSUS1514-1R8M 1.80 2.30  27.00  19.80  -55~165 15.00  15.00  14.20  SMD Y 複合 n
CSUS1514-2R6M 2.60 2.60  22.50  18.00  -55~165 15.00  15.00  14.20  SMD Y 複合 n
CSUS1514-3R6M 3.60 3.00  19.60  16.80  -55~165 15.00  15.00  14.20  SMD Y 複合 n
CSUS1514-4R7M 4.70 3.50  17.30  15.80  -55~165 15.00  15.00  14.20  SMD Y 複合 n
CSUS1514-6R8M 6.80 3.80  15.00  14.90  -55~165 15.00  15.00  14.20  SMD Y 複合 n
CSUS1514-7R6M 7.60 4.20  13.40  14.20  -55~165 15.00  15.00  14.20  SMD Y 複合 n
CSUS1514-100M 10.00 4.60  11.50  13.80  -55~165 15.00  15.00  14.20  SMD Y 複合 n
CSUS1514-120M 12.00 5.00  10.90  13.10  -55~165 15.00  15.00  14.20  SMD Y 複合 n
CSUS1514-130M 13.00 5.40  10.00  12.70  -55~165 15.00  15.00  14.20  SMD Y 複合 n
CSUS1514-150M 15.00 6.70  9.44  11.40  -55~165 15.00  15.00  14.20  SMD Y 複合 n
CSUS1514-180M 18.00 7.20  8.80  10.90  -55~165 15.00  15.00  14.20  SMD Y 複合 n
CSUS1514-220M 22.00 8.70  8.25  9.90  -55~165 15.00  15.00  14.20  SMD Y 複合 n
CSUS1514-270M 27.00 10.90  7.29  8.90  -55~165 15.00  15.00  14.20  SMD Y 複合 n
CSUS1514-330M 33.00 12.90  6.50  8.10  -55~165 15.00  15.00  14.20  SMD Y 複合 n
CSUS1514-470M 47.00 18.90  5.43  6.70  -55~165 15.00  15.00  14.20  SMD Y 複合 n
CSUS1514-560M 56.00 22.40  4.80  6.20  -55~165 15.00  15.00  14.20  SMD Y 複合 n
CSUS1514-680M 68.00 25.40  4.50  5.80  -55~165 15.00  15.00  14.20  SMD Y 複合 n
CSUS1514-820M 82.00 32.80  4.00  5.10  -55~165 15.00  15.00  14.20  SMD Y 複合 n
CSUS1514-101L 100.00 40.00  3.40  4.63  -55~165 15.00  15.00  14.20  SMD Y 複合 n
CSUS1514-151L 150.00 63.40  2.95  3.63  -55~165 15.00  15.00  14.20  SMD Y 複合 n
CSUS1514-221L 220.00 98.90  2.48  2.90  -55~165 15.00  15.00  14.20  SMD Y 複合 n

サンプル申請

適用

◾ バック回路
◾ DC/DCコンバータ
◾ LEDドライバ
◾ 車のライト
◾ 車のBMS
◾ モーターコントローラ

注意事項

◾ すべてのデータは25℃の周囲温度でテストされています。
◾ インダクタンス測定条件は100kHz、0.5Vです。
◾ 飽和電流:インダクタンスが初期値の30%減少したときのDC電流の実際の値。
◾ 温度上昇電流:温度上昇がΔT50℃(Ta=25℃)のときのDC電流の実際の値。
◾ 特別な注意:回路設計、部品配置、PCBのサイズと厚さ、冷却システムなど。
◾ すべてが製品の温度に影響します。最終的なアプリケーションで製品の温度を確認してください。

保存

◾ 製品の保管条件 : 温度 5~40℃, RH≤70%.
◾ 使用のために取り出す場合、残りの製品はプラスチック袋に密封し、上記の条件に従って保存し、端子(電極)の酸化を避け、はんだ付け状態に影響を与えないようにしてください。
◾ 貯蔵について コダカ 電子部品を出荷日から12ヶ月以上保管することは推奨されません。他の要因に加え、端子が劣化し、はんだ付け性が低下する可能性があります。したがって、すべての製品は出荷日から12ヶ月以内に使用してください。
◾ 高温、高湿度、ほこり、腐食に影響を受けやすい場所など、不適切な保管条件で製品を保管しないでください。
◾ 製品は常に注意して取り扱ってください。
◾ 直接素手で電極に触れないでください。油分がはんだ付けを妨げる可能性があります。
◾ はんだ付けのための最適な条件を常に確保してください。

データシートダウンロード: CgAGbGWqPgiAQlC1AAADVOoCqV4036(995fb7d5d4).pngCSUS1514.pdf
