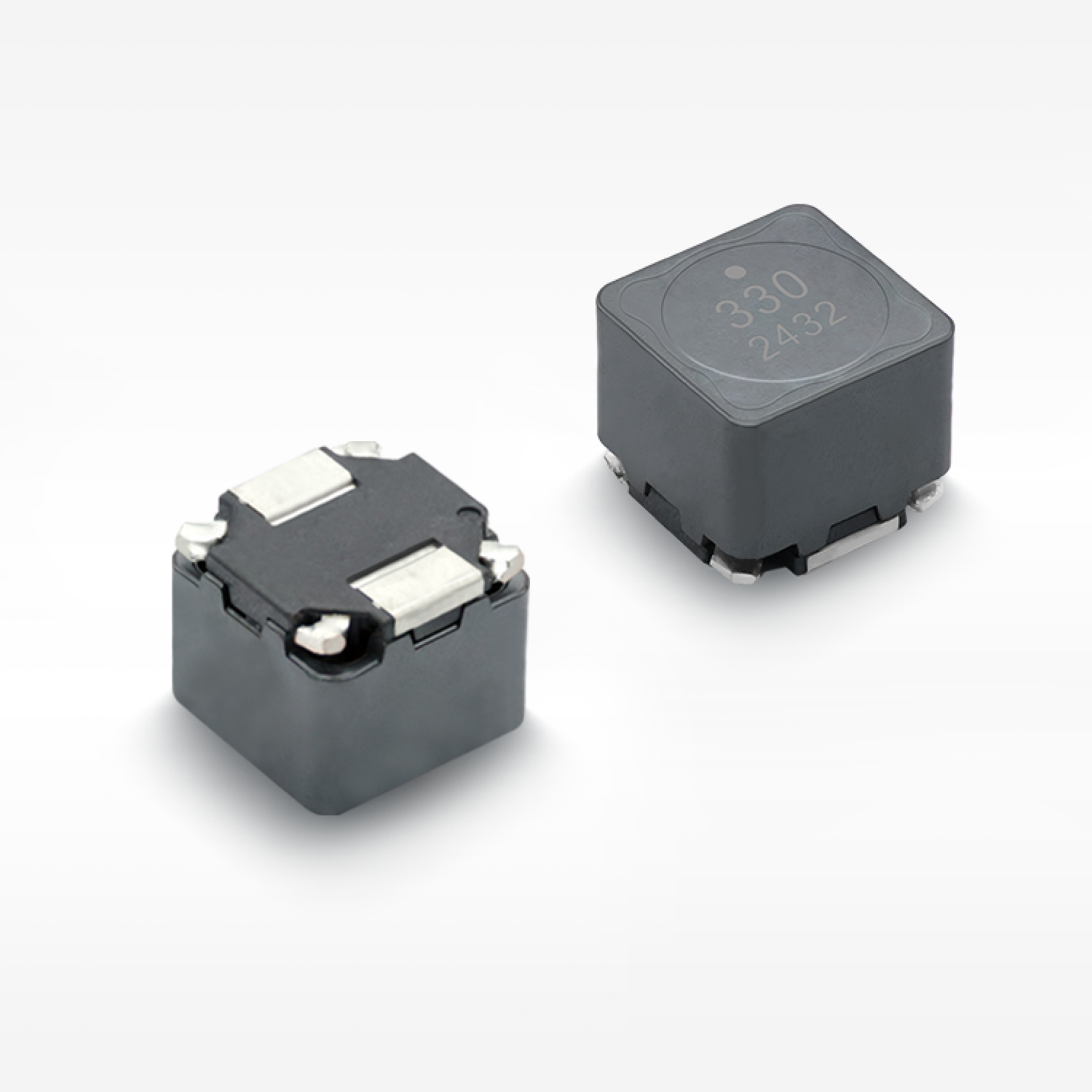

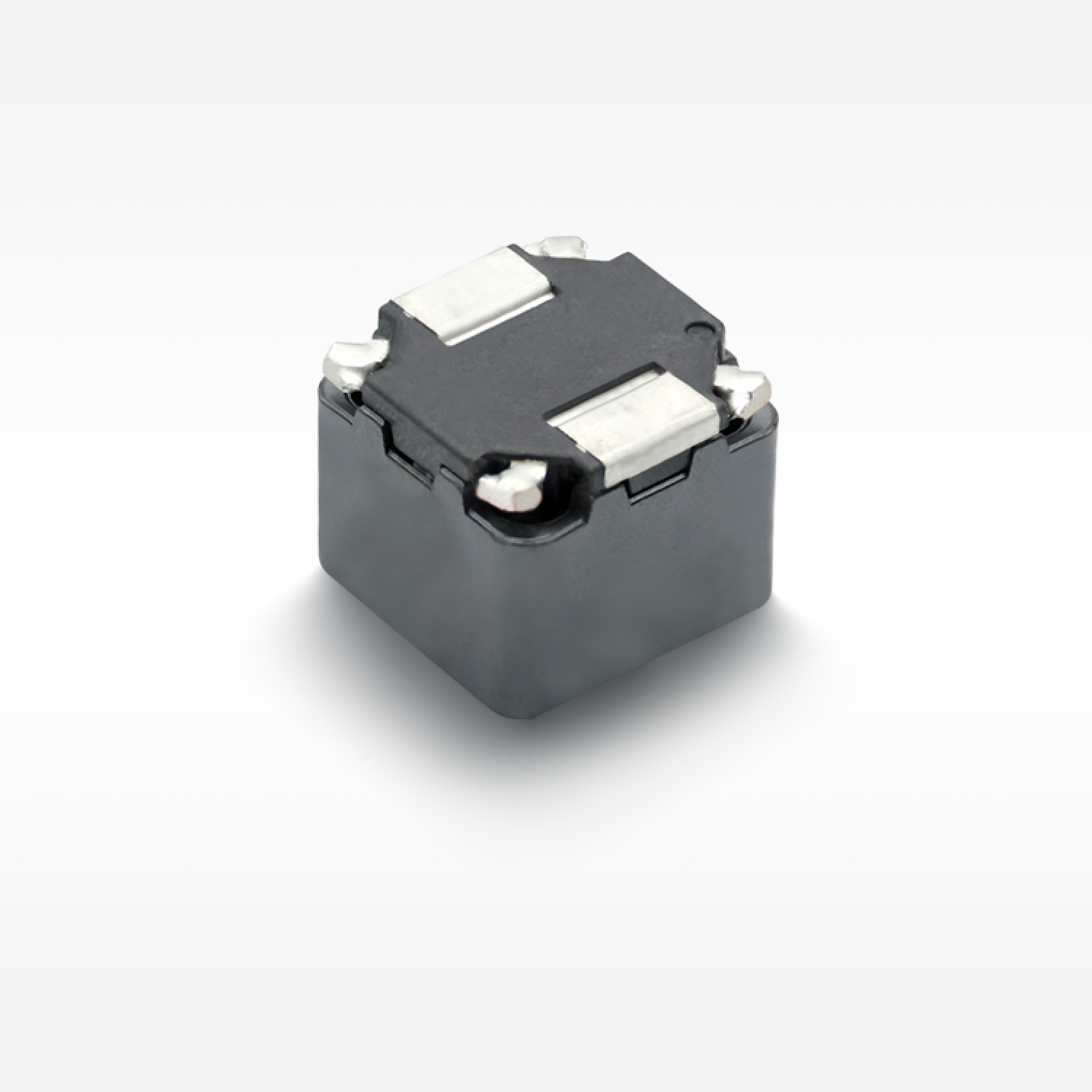

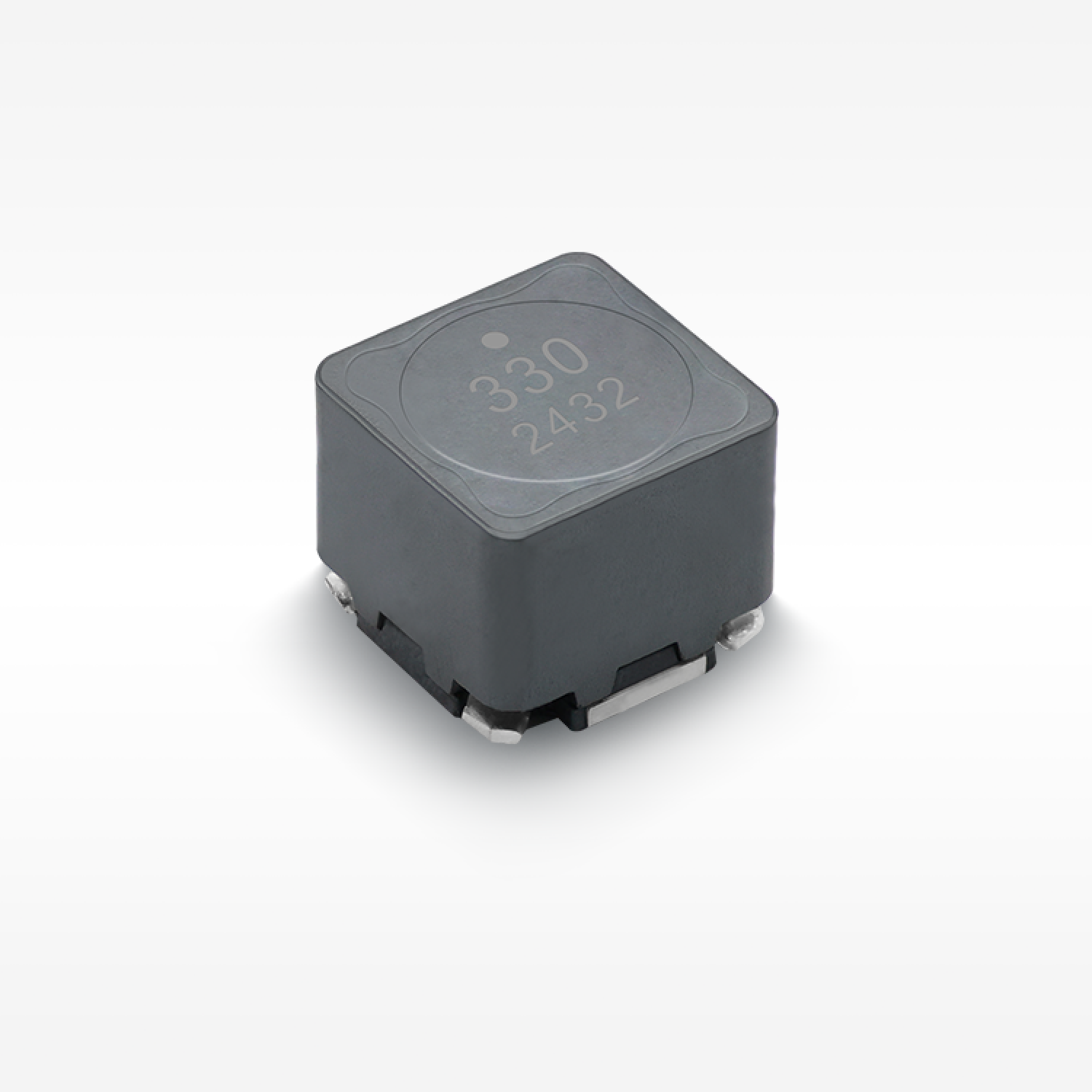

◾ 小型で、高密度SMTに適しています。
◾ 磁気シールド構造、優れた電磁干渉（EMI）耐性。
◾ フラットワイヤー巻き、低DC抵抗を実現。
◾ 動作温度 :-55 +165℃(コイルの温度上昇を含む)。

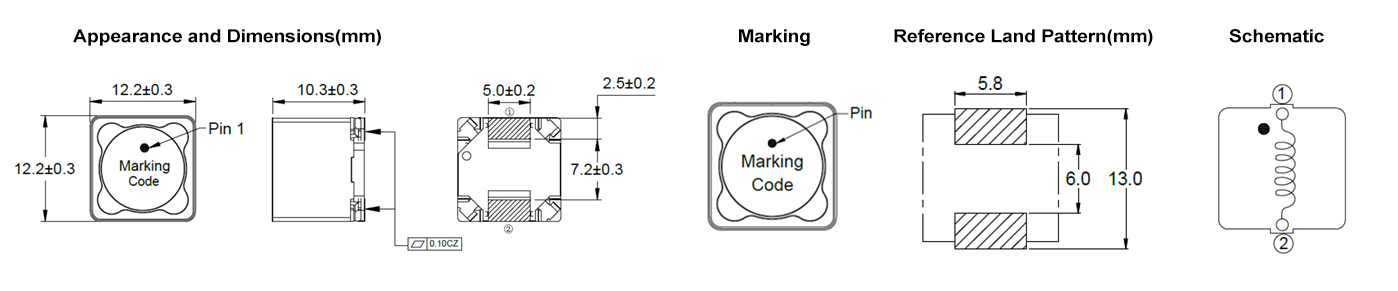

電気的特性
| 部品番号 | インダクタンス (μH) | DCR タイプ (mΩ) | Isat (A) | Irms (A) | 動作温度 (℃) | 長さ (mm) | 幅 (mm) | 高さ (mm) | マウント | シールド | コア材料 | AEC グレード |
| CSUS1210-R24N | 0.24 | 1.70 | 60.00 | 20.50 | -55~165 | 12.20 | 12.20 | 10.30 | SMD | Y | 複合 | n |
| CSUS1210-R55N | 0.55 | 2.50 | 39.00 | 17.20 | -55~165 | 12.20 | 12.20 | 10.30 | SMD | Y | 複合 | n |
| 試験用品の種類 | 1.00 | 3.10 | 30.00 | 15.30 | -55~165 | 12.20 | 12.20 | 10.30 | SMD | Y | 複合 | n |
| CSUS1210-1R6M | 1.60 | 3.80 | 23.50 | 13.80 | -55~165 | 12.20 | 12.20 | 10.30 | SMD | Y | 複合 | n |
| CSUS1210-2R4M | 2.40 | 4.50 | 19.60 | 12.80 | -55~165 | 12.20 | 12.20 | 10.30 | SMD | Y | 複合 | n |
| CSUS1210-3R3M | 3.30 | 5.20 | 16.50 | 12.00 | -55~165 | 12.20 | 12.20 | 10.30 | SMD | Y | 複合 | n |
| CSUS1210-4R7M について | 4.70 | 5.80 | 14.50 | 11.30 | -55~165 | 12.20 | 12.20 | 10.30 | SMD | Y | 複合 | n |
| CSUS1210-5R6M について | 5.60 | 6.50 | 12.70 | 10.70 | -55~165 | 12.20 | 12.20 | 10.30 | SMD | Y | 複合 | n |
| CSUS1210-7R2M について | 7.20 | 7.20 | 11.30 | 10.10 | -55~165 | 12.20 | 12.20 | 10.30 | SMD | Y | 複合 | n |
| CSUS1210-8R6M | 8.60 | 8.00 | 10.40 | 9.50 | -55~165 | 12.20 | 12.20 | 10.30 | SMD | Y | 複合 | n |
| CSUS1210-120M | 12.00 | 10.40 | 8.60 | 8.40 | -55~165 | 12.20 | 12.20 | 10.30 | SMD | Y | 複合 | n |
| CSUS1210-150M | 15.00 | 12.10 | 7.90 | 7.80 | -55~165 | 12.20 | 12.20 | 10.30 | SMD | Y | 複合 | n |
| CSUS1210-180M | 18.00 | 16.00 | 7.00 | 6.80 | -55~165 | 12.20 | 12.20 | 10.30 | SMD | Y | 複合 | n |
| CSUS1210-240M について | 24.00 | 19.90 | 6.10 | 6.05 | -55~165 | 12.20 | 12.20 | 10.30 | SMD | Y | 複合 | n |
| CSUS1210-270M | 27.00 | 22.60 | 5.80 | 5.70 | -55~165 | 12.20 | 12.20 | 10.30 | SMD | Y | 複合 | n |
| CSUS1210-330M | 33.00 | 27.10 | 5.30 | 5.20 | -55~165 | 12.20 | 12.20 | 10.30 | SMD | Y | 複合 | n |
| CSUS1210-390M | 39.00 | 34.10 | 4.80 | 4.60 | -55~165 | 12.20 | 12.20 | 10.30 | SMD | Y | 複合 | n |
| CSUS1210-560M | 56.00 | 48.30 | 4.07 | 3.90 | -55~165 | 12.20 | 12.20 | 10.30 | SMD | Y | 複合 | n |
| CSUS1210-820M | 82.00 | 71.80 | 3.30 | 3.20 | -55~165 | 12.20 | 12.20 | 10.30 | SMD | Y | 複合 | n |
| CSUS1210-101L | 100.00 | 100.00 | 2.85 | 2.70 | -55~165 | 12.20 | 12.20 | 10.30 | SMD | Y | 複合 | n |
【サンプル申請 】
適用
◾ バック回路
◾ DC/DCコンバータ
◾ LEDドライバ
◾ 車のライト
◾ 車のBMS
◾ モーターコントローラ
注意事項
◾ すべてのデータは25℃の周囲温度でテストされています。
◾ インダクタンス測定条件は100kHz、0.5Vです。
◾ 飽和電流：インダクタンスが初期値の30%減少したときのDC電流の実際の値。
◾ 温度上昇電流：温度上昇がΔT50℃(Ta=25℃)のときのDC電流の実際の値。
◾ 特別な注意：回路設計、部品配置、PCBのサイズと厚さ、冷却システムなど。
◾ すべてが製品の温度に影響します。最終的なアプリケーションで製品の温度を確認してください。
保存
◾ 製品の保管条件 : 温度 5～40℃, RH≤70%.
◾ 使用のために取り出す場合、残りの製品はプラスチック袋に密封し、上記の条件に従って保存し、端子（電極）の酸化を避け、はんだ付け状態に影響を与えないようにしてください。
◾ 貯蔵について コダカ 電子部品を出荷日から12ヶ月以上保管することは推奨されません。他の要因に加え、端子が劣化し、はんだ付け性が低下する可能性があります。したがって、すべての製品は出荷日から12ヶ月以内に使用してください。
◾ 高温、高湿度、ほこり、腐食に影響を受けやすい場所など、不適切な保管条件で製品を保管しないでください。
◾ 製品は常に注意して取り扱ってください。
◾ 直接素手で電極に触れないでください。油分がはんだ付けを妨げる可能性があります。
◾ はんだ付けのための最適な条件を常に確保してください。
