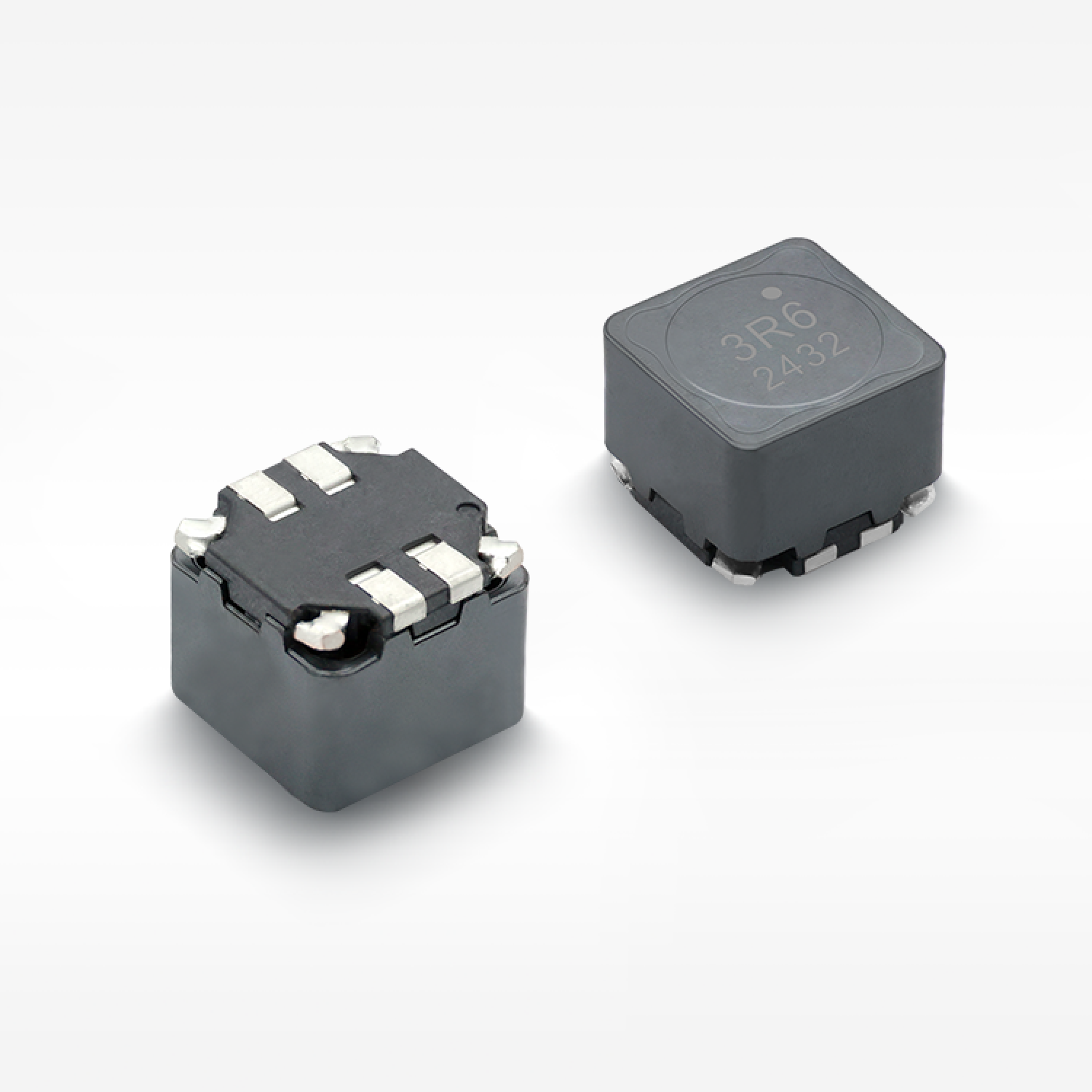

◾ 高周波でのコイル損失を減らすためのフラットワイヤ巻き。
◾ 磁気シールド構造、優れた電磁干渉（EMI）耐性。
◾ 直列または並列で使用可能、SEPIC、ゼータおよびその他の回路トポロジーに適しています。
◾ 動作温度 : -55℃~+165℃（コイルの温度上昇を含む）。

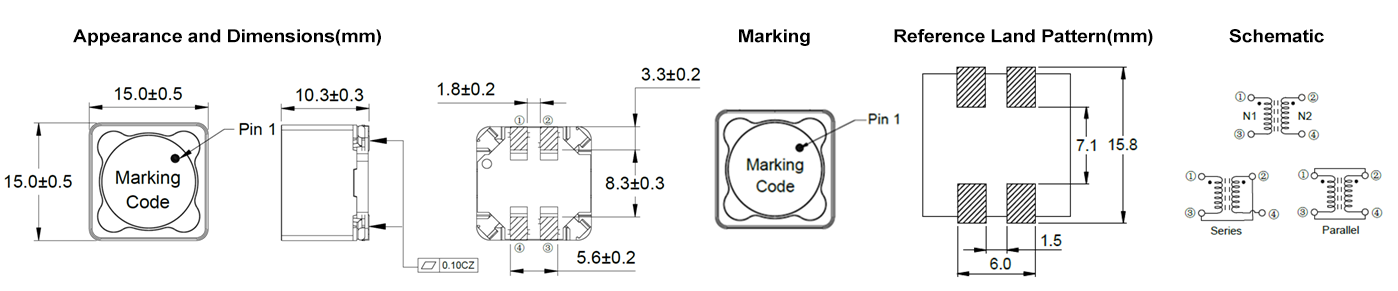

電気的特性
| 部品番号 | インダクタンス (μH) |
ピークインピーダンス (KΩ) |
DCR最大(mΩ) | 定格電流(A) | 定格電圧(V) | 長さ (mm) | 幅 (mm) | 高さ (mm) |
| CSUC1510-R25N:R25N | 0.25 | 0.11@120MHZ | 1.10 | 25.00 | 500 | 15.00 | 15.00 | 10.30 |
| CSUC1510-R60N:R60N | 0.60 | 0.29@60MHZ | 1.60 | 22.50 | 500 | 15.00 | 15.00 | 10.30 |
| CSUC1510-1R0N:1R0N | 1.00 | 0.55@45MHZ | 2.20 | 19.20 | 500 | 15.00 | 15.00 | 10.30 |
| CSUC1510-1R8M:1R8M | 1.80 | 0.80@36MHZ | 3.30 | 15.70 | 500 | 15.00 | 15.00 | 10.30 |
| CSUC1510-2R6M:2R6M | 2.60 | 1.30@33MHZ | 4.80 | 13.10 | 500 | 15.00 | 15.00 | 10.30 |
| CSUC1510-3R6M:3R6M | 3.60 | 2.99@25MHZ | 6.30 | 11.30 | 500 | 15.00 | 15.00 | 10.30 |
| CSUC1510-5R0M:5R0M | 5.00 | 2.80@21MHZ | 8.00 | 10.10 | 500 | 15.00 | 15.00 | 10.30 |
| CSUC1510-6R5M:6R5M | 6.50 | 3.20@19MHZ | 9.50 | 9.30 | 500 | 15.00 | 15.00 | 10.30 |
| CSUC1510-8R2M:8R2M | 8.20 | 4.00@18MHZ | 12.80 | 8.00 | 500 | 15.00 | 15.00 | 10.30 |
| CSUC1510-100M:100M | 10.00 | 5.10@17MHZ | 16.70 | 7.00 | 500 | 15.00 | 15.00 | 10.30 |
| CSUC1510-120M:120M | 12.00 | 6.00@14MHZ | 18.50 | 6.70 | 500 | 15.00 | 15.00 | 10.30 |
| CSUC1510-140M:140M | 14.00 | 7.00@13MHZ | 22.10 | 6.10 | 500 | 15.00 | 15.00 | 10.30 |
| CSUC1510-180M:180M | 18.00 | 9.00@11MHZ | 28.40 | 5.30 | 500 | 15.00 | 15.00 | 10.30 |
【サンプル申請 】
適用
◾ SEPICおよびCUKトポロジー用
調節器の交換
注意事項
◾ すべてのデータは25℃の周囲温度でテストされています。
◾ インダクタンス測定条件は100kHz、0.5Vです。
◾ 飽和電流：インダクタンスが初期値の30%減少したときのDC電流の実際の値。
◾ 温度上昇電流：温度上昇がΔT50℃(Ta=25℃)のときのDC電流の実際の値。
◾ 特別な注意：回路設計、部品配置、PCBのサイズと厚さ、冷却システムなど。
◾ すべてが製品の温度に影響します。最終的なアプリケーションで製品の温度を確認してください。
保存
◾ 製品の保管条件 : 温度 5～40℃, RH≤70%.
◾ 使用のために取り出す場合、残りの製品はプラスチック袋に密封し、上記の条件に従って保存し、端子（電極）の酸化を避け、はんだ付け状態に影響を与えないようにしてください。
◾ 貯蔵について コダカ 電子部品を出荷日から12ヶ月以上保管することは推奨されません。他の要因に加え、端子が劣化し、はんだ付け性が低下する可能性があります。したがって、すべての製品は出荷日から12ヶ月以内に使用してください。
◾ 高温、高湿度、ほこり、腐食に影響を受けやすい場所など、不適切な保管条件で製品を保管しないでください。
◾ 製品は常に注意して取り扱ってください。
◾ 直接素手で電極に触れないでください。油分がはんだ付けを妨げる可能性があります。
◾ はんだ付けのための最適な条件を常に確保してください。
データシートダウンロード:
CSUC1510.pdf
