CSUC1210

◾ 高周波でのコイル損失を減らすためのフラットワイヤ巻き。
◾ 磁気シールド構造、優れた電磁干渉（EMI）耐性。
◾ 直列または並列で使用可能、SEPIC、ゼータおよびその他の回路トポロジーに適しています。
◾ 動作温度 : -55℃~+165℃（コイルの温度上昇を含む）。

紹介

電気的特性

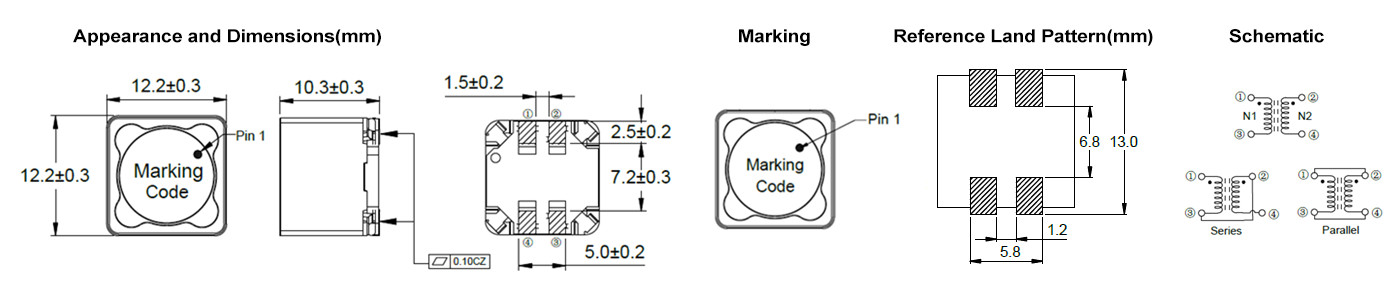

部品番号	インダクタンス (μH)	ピークインピーダンス (KΩ)	DCR最大(mΩ)	定格電流(A)	定格電圧(V)	長さ (mm)	幅 (mm)	高さ (mm)
CSUC1210-R22N:R22N	0.22	0.11@140MHZ	1.90	19.30	500	12.20	12.20	10.30
CSUC1210-R55N:R55N	0.55	0.30@75MHZ	2.50	16.70	500	12.20	12.20	10.30
CSUC1210-1R0M:1R0N	1.00	0.59@50MHZ	3.30	14.60	500	12.20	12.20	10.30
CSUC1210-1R6M:1R6M	1.60	1.00@47MHZ	3.90	13.40	500	12.20	12.20	10.30
CSUC1210-2R4M:2R4M	2.40	1.40@36MHZ	4.70	12.20	500	12.20	12.20	10.30
CSUC1210-3R6M:3R6M	3.60	1.97@31MHZ	6.40	10.50	500	12.20	12.20	10.30
CSUC1210-4R7M:4R7M	4.70	2.60@28MHZ	8.50	9.10	500	12.20	12.20	10.30
CSUC1210-6R0M:6R0M	6.00	3.30@22MHZ	10.50	8.30	500	12.20	12.20	10.30
CSUC1210-7R5M:7R5M	7.50	4.10@21MHZ	12.70	7.40	500	12.20	12.20	10.30
CSUC1210-8R6M:8R6M	8.60	5.20@18MHZ	14.60	6.90	500	12.20	12.20	10.30
CSUC1210-130M:130M	13.00	7.90@14MHZ	24.20	5.40	500	12.20	12.20	10.30
CSUC1210-150M:150M	15.00	9.00@13MHZ	26.60	5.15	500	12.20	12.20	10.30
CSUC1210-200M:200M	20.00	11.00@11MHZ	35.90	4.43	500	12.20	12.20	10.30
CSUC1210-270M:270M	27.00	[email protected]	51.20	3.77	500	12.20	12.20	10.30

【サンプル申請 】

適用

◾ SEPICおよびCUKトポロジー用
調節器の交換

注意事項

◾ すべてのデータは25℃の周囲温度でテストされています。
◾ インダクタンス測定条件は100kHz、0.5Vです。
◾ 飽和電流：インダクタンスが初期値の30%減少したときのDC電流の実際の値。
◾ 温度上昇電流：温度上昇がΔT50℃(Ta=25℃)のときのDC電流の実際の値。
◾ 特別な注意：回路設計、部品配置、PCBのサイズと厚さ、冷却システムなど。
◾ すべてが製品の温度に影響します。最終的なアプリケーションで製品の温度を確認してください。

保存

◾ 製品の保管条件 : 温度 5～40℃, RH≤70%.
◾ 使用のために取り出す場合、残りの製品はプラスチック袋に密封し、上記の条件に従って保存し、端子（電極）の酸化を避け、はんだ付け状態に影響を与えないようにしてください。
◾ 貯蔵についてコダカ電子部品を出荷日から12ヶ月以上保管することは推奨されません。他の要因に加え、端子が劣化し、はんだ付け性が低下する可能性があります。したがって、すべての製品は出荷日から12ヶ月以内に使用してください。
◾ 高温、高湿度、ほこり、腐食に影響を受けやすい場所など、不適切な保管条件で製品を保管しないでください。
◾ 製品は常に注意して取り扱ってください。
◾ 直接素手で電極に触れないでください。油分がはんだ付けを妨げる可能性があります。
◾ はんだ付けのための最適な条件を常に確保してください。

データシートダウンロード: CSUC1210.pdf
