◾ 優れたインピーダンス特性により、コモンモードノイズの抑制に最適です。
◾ 低プロファイル設計により、表面実装に最適です。
◾ 自動車パワートレインを含む、さまざまなDC電源ライン、マルチメディアデバイス、さまざまな電子機器の電源ラインにおけるコモンモードノイズ対策。
◾ 動作温度 : -40℃ ～ +125℃（コイルの温度上昇を含む）。

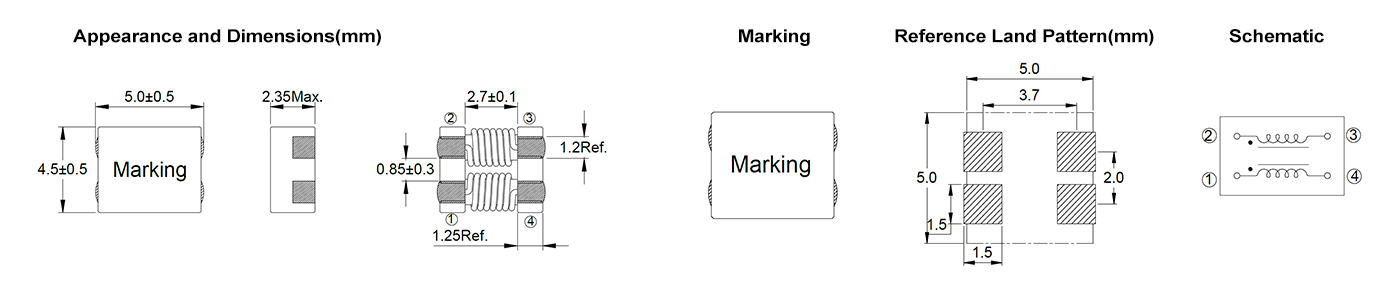

電気的特性
| 部品番号 | インダクタンス (μH) |
ピークインピーダンス (KΩ) |
DCR最大(mΩ) | 定格電流(A) | 定格電圧(V) | 長さ (mm) | 幅 (mm) | 高さ (mm) |
| CSTP0520A-900 | 0.15 | 0.096@1000MHz | 35.00 | 2.00 | 50 | 5.00 | 4.50 | 2.35 |
| CSTP0520A-151 | 0.65 | 0.29@1000MHz | 40.00 | 1.90 | 50 | 5.00 | 4.50 | 2.35 |
| CSTP0520A-231 | 1.00 | 0.39@962MHz | 45.00 | 1.80 | 50 | 5.00 | 4.50 | 2.35 |
| CSTP0520A-301 | 1.50 | 0.51@732MHz | 45.00 | 1.70 | 50 | 5.00 | 4.50 | 2.35 |
| CSTP0520A-401 | 2.00 | 0.62@319MHz | 50.00 | 1.50 | 50 | 5.00 | 4.50 | 2.35 |
| CSTP0520A-701 | 2.50 | 0.81@177MHz | 59.00 | 1.40 | 50 | 5.00 | 4.50 | 2.35 |
| CSTP0520A-901 | 3.00 | 1.04@211MHz | 68.00 | 1.30 | 50 | 5.00 | 4.50 | 2.35 |
| CSTP0520A-102 | 3.50 | 1.90@139MHz | 68.00 | 1.20 | 50 | 5.00 | 4.50 | 2.35 |
| CSTP0520A-122 | 5.00 | 1.53@149MHz | 75.00 | 1.10 | 50 | 5.00 | 4.50 | 2.35 |
| CSTP0520A-142 | 5.50 | 1.84@154MHz | 81.00 | 1.00 | 50 | 5.00 | 4.50 | 2.35 |
【サンプル申請 】
適用
自動車用電動列車
注意事項
◾ すべてのデータは25℃の周囲温度でテストされています。
◾ インダクタンス測定条件は100kHz、0.5Vです。
◾ 飽和電流：インダクタンスが初期値の30%減少したときのDC電流の実際の値。
◾ 温度上昇電流：温度上昇がΔT50℃(Ta=25℃)のときのDC電流の実際の値。
◾ 特別な注意：回路設計、部品配置、PCBのサイズと厚さ、冷却システムなど。
◾ すべてが製品の温度に影響します。最終的なアプリケーションで製品の温度を確認してください。
保存
◾ 製品の保管条件 : 温度 5～40℃, RH≤70%.
◾ 使用のために取り出す場合、残りの製品はプラスチック袋に密封し、上記の条件に従って保存し、端子（電極）の酸化を避け、はんだ付け状態に影響を与えないようにしてください。
◾ 貯蔵について コダカ 電子部品を出荷日から12ヶ月以上保管することは推奨されません。他の要因に加え、端子が劣化し、はんだ付け性が低下する可能性があります。したがって、すべての製品は出荷日から12ヶ月以内に使用してください。
◾ 高温、高湿度、ほこり、腐食に影響を受けやすい場所など、不適切な保管条件で製品を保管しないでください。
◾ 製品は常に注意して取り扱ってください。
◾ 直接素手で電極に触れないでください。油分がはんだ付けを妨げる可能性があります。
◾ はんだ付けのための最適な条件を常に確保してください。
データシートダウンロード:
CSTP0520A.pdf
