◾ 瞬時ピーク電流を処理するための優れたDCバイアス能力。
◾ フラットワイヤー巻き、非常に低いDC抵抗を実現。
◾ インダクタンス値とDCバイアス特性は温度の影響をほとんど受けない。
◾ 磁気シールド構造、電磁干渉に対する優れた耐性。
◾ コンパクトなデザインでPCBの取り付け面積を節約。
◾ 動作温度：-55 ℃～+155 ℃（コイルの温度上昇を含む）。

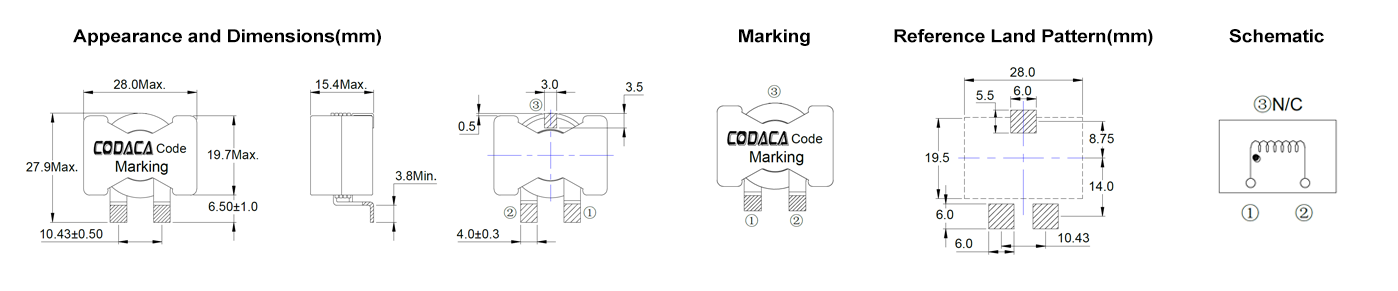

電気的特性
| 部品番号 | インダクタンス (μH) | DCR タイプ (mΩ) | Isat (A) | Irms (A) | 動作温度 (℃) | 長さ (mm) | 幅 (mm) | 高さ (mm) | マウント | シールド | コア材料 | AEC グレード |
| CSQX2915H-R82MC | 0.82 | 0.55 | 240.0 | 45.0 | -55~155 | 28.0 | 27.9 | 15.4 | SMD | Y | 複合 | n |
| CSQX2915H-1R5MC について | 1.50 | 0.95 | 180.0 | 41.0 | -55~155 | 28.0 | 27.9 | 15.4 | SMD | Y | 複合 | n |
| CSQX2915H-2R2MC について | 2.20 | 1.60 | 150.0 | 29.0 | -55~155 | 28.0 | 27.9 | 15.4 | SMD | Y | 複合 | n |
| CSQX2915H-3R3MC について | 3.30 | 2.10 | 120.0 | 28.0 | -55~155 | 28.0 | 27.9 | 15.4 | SMD | Y | 複合 | n |
| CSQX2915H-4R3MC について | 4.30 | 2.90 | 110.0 | 23.5 | -55~155 | 28.0 | 27.9 | 15.4 | SMD | Y | 複合 | n |
| CSQX2915H-5R6MC について | 5.60 | 3.90 | 90.0 | 18.5 | -55~155 | 28.0 | 27.9 | 15.4 | SMD | Y | 複合 | n |
| CSQX2915H-7R5MC について | 7.50 | 4.85 | 80.0 | 17.0 | -55~155 | 28.0 | 27.9 | 15.4 | SMD | Y | 複合 | n |
【サンプル申請 】
適用
◾ 産業用制御
◾ 新エネルギー
◾ DC-DCコンバータ
◾ 高電流スイッチングレギュレーター
注意事項
◾ すべてのデータは25℃の周囲温度でテストされています。
◾ インダクタンス測定条件は100kHz、0.5Vです。
◾ 飽和電流：インダクタンスが初期値の30%減少したときのDC電流の実際の値。
◾ 温度上昇電流：温度上昇がΔT50℃(Ta=25℃)のときのDC電流の実際の値。
◾ 特別な注意：回路設計、部品配置、PCBのサイズと厚さ、冷却システムなど。
◾ すべてが製品の温度に影響します。最終的なアプリケーションで製品の温度を確認してください。
保存
◾ 製品の保管条件 : 温度 5～40℃, RH≤70%.
◾ 使用のために取り出す場合、残りの製品はプラスチック袋に密封し、上記の条件に従って保存し、端子（電極）の酸化を避け、はんだ付け状態に影響を与えないようにしてください。
◾ 貯蔵について コダカ 電子部品を出荷日から12ヶ月以上保管することは推奨されません。他の要因に加え、端子が劣化し、はんだ付け性が低下する可能性があります。したがって、すべての製品は出荷日から12ヶ月以内に使用してください。
◾ 高温、高湿度、ほこり、腐食に影響を受けやすい場所など、不適切な保管条件で製品を保管しないでください。
◾ 製品は常に注意して取り扱ってください。
◾ 直接素手で電極に触れないでください。油分がはんだ付けを妨げる可能性があります。
◾ はんだ付けのための最適な条件を常に確保してください。
データシートダウンロード:
CSQX2915H.pdf
