磁気遮蔽構造:電磁気干渉に優れた抵抗性 (EMI)
複合構造で 低音波
◾ 低損失、高効率、幅広い適用周波数。
軽量設計でスペースを節約し,高密度のスムットに適しています
◾ 低損失合金粉末で成形されており、インピーダンスが低く、寄生容量が小さい。

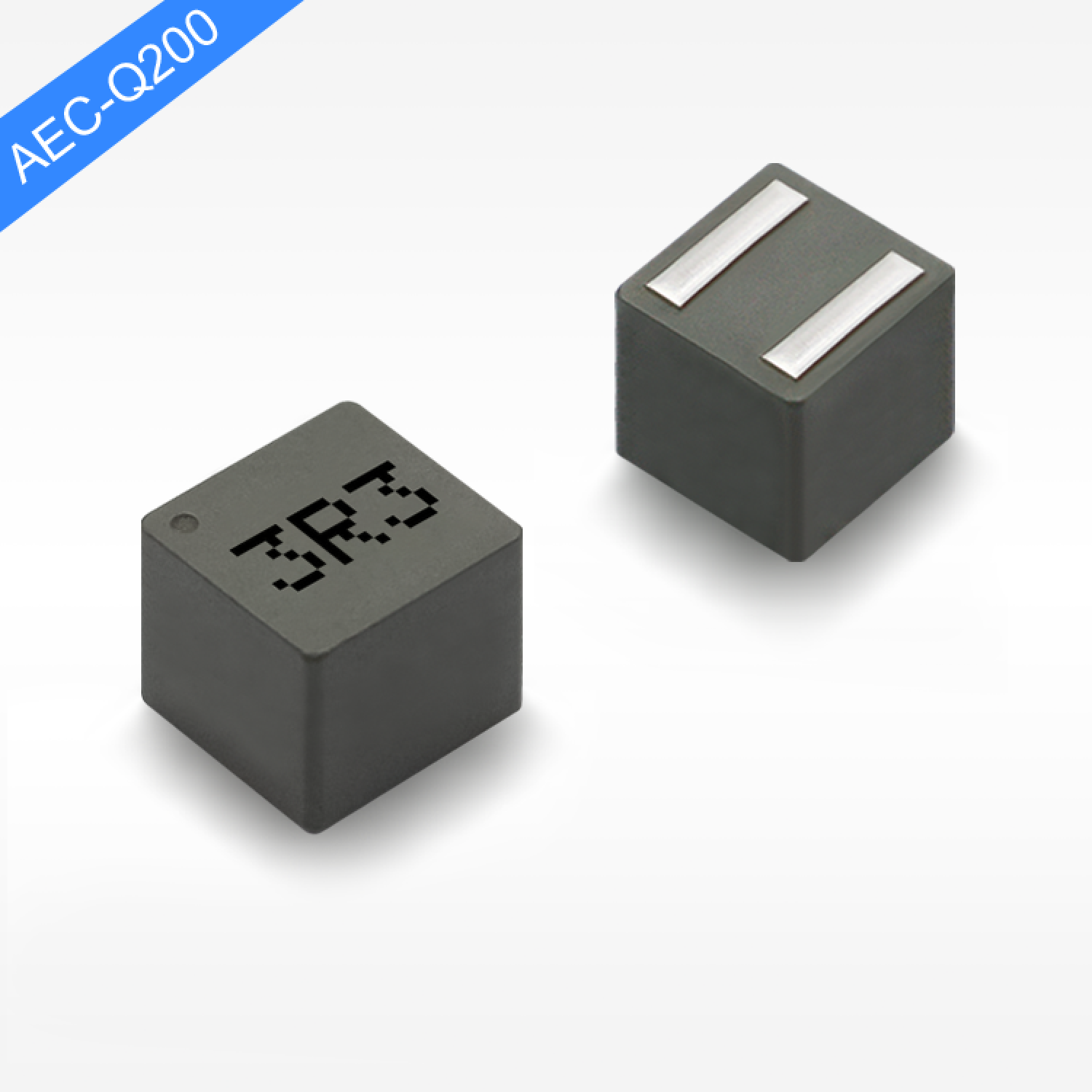

aec-q200 に準拠する製品
作業温度: -40°C +125°C (コイルの温度上昇を含む).
電動特性
| 部分番号 | 誘導力 (μh) | dcr typ (mΩ) | ポイント (a) | ラング (a) | 作業 (°C) | 縦 (mm) | 幅 (mm) | 高度 (mm) | 設置 | シールド | 核材料 | aecグレード |
| cseb0770h-3r3m | 半分の3 | 7時半 | 半分の18 | 17時 | -40~125 | 7.90 | 7.60 | 7.10 について | smd | ユー | 合金粉末 | 1 |
| cseb0770h-5r6m | 5.60 | 11時 | 税金 | 13時 | -40~125 | 7.90 | 7.60 | 7.10 について | smd | ユー | 合金粉末 | 1 |
| cseb0770h-6r8m | 6.80 | オーバー | 税金 | ラング | -40~125 | 7.90 | 7.60 | 7.10 について | smd | ユー | 合金粉末 | 1 |
| cseb0770h-8r2m | 8.20 | 17時 | 11時 | 税金 | -40~125 | 7.90 | 7.60 | 7.10 について | smd | ユー | 合金粉末 | 1 |
| cseb0770h-100m | 10時 | 20時 | 10時半 | ポイント | -40~125 | 7.90 | 7.60 | 7.10 について | smd | ユー | 合金粉末 | 1 |
申請
◾ バッテリー駆動デバイス
◾ DC-DCコンバータ
備考
すべてのデータは 25°Cの環境温度に基づいて試験されます.
感電量測定条件 100khz 0.5v
飽和電流:直流の実際の値,インダクタンスが初期値の30%を下回る場合.
温度上昇電流:温度上昇がΔt50°C (ta=25°C) になったときの直流の実際の値.
特別に思い出してください:回路設計,部品配置,PCBのサイズと厚さ,冷却システムなど
製品温度に影響します. 製品温度を最終アプリケーションで確認してください.
保存する
梱包状態の製品:温度5°C~40°C,Rh≤70%.
廃棄物から取り出して使用する場合,残った製品はプラスチック袋に封印され,上記条件に従って保存され,溶接状態に影響を与える端末 (電極) の酸化を避ける必要があります.
コダカ電子製品の保管期間は12ヶ月以上は推奨されません.他の影響では,端末が劣化して溶接性が悪くなる可能性があります.したがって,すべての製品は出荷日から12ヶ月以内に使用する必要があります.
高温,高湿度,塵,腐食に敏感な場所など,不適切な保管条件で製品を保管しないでください.
製品に対して常に注意を払う.
溶接を阻害する油分泌物があるため,赤手で電極を直接触らないでください.
溶接の最適条件を常に確保する.
データシートダウンロード:
cseb0770h.pdf
