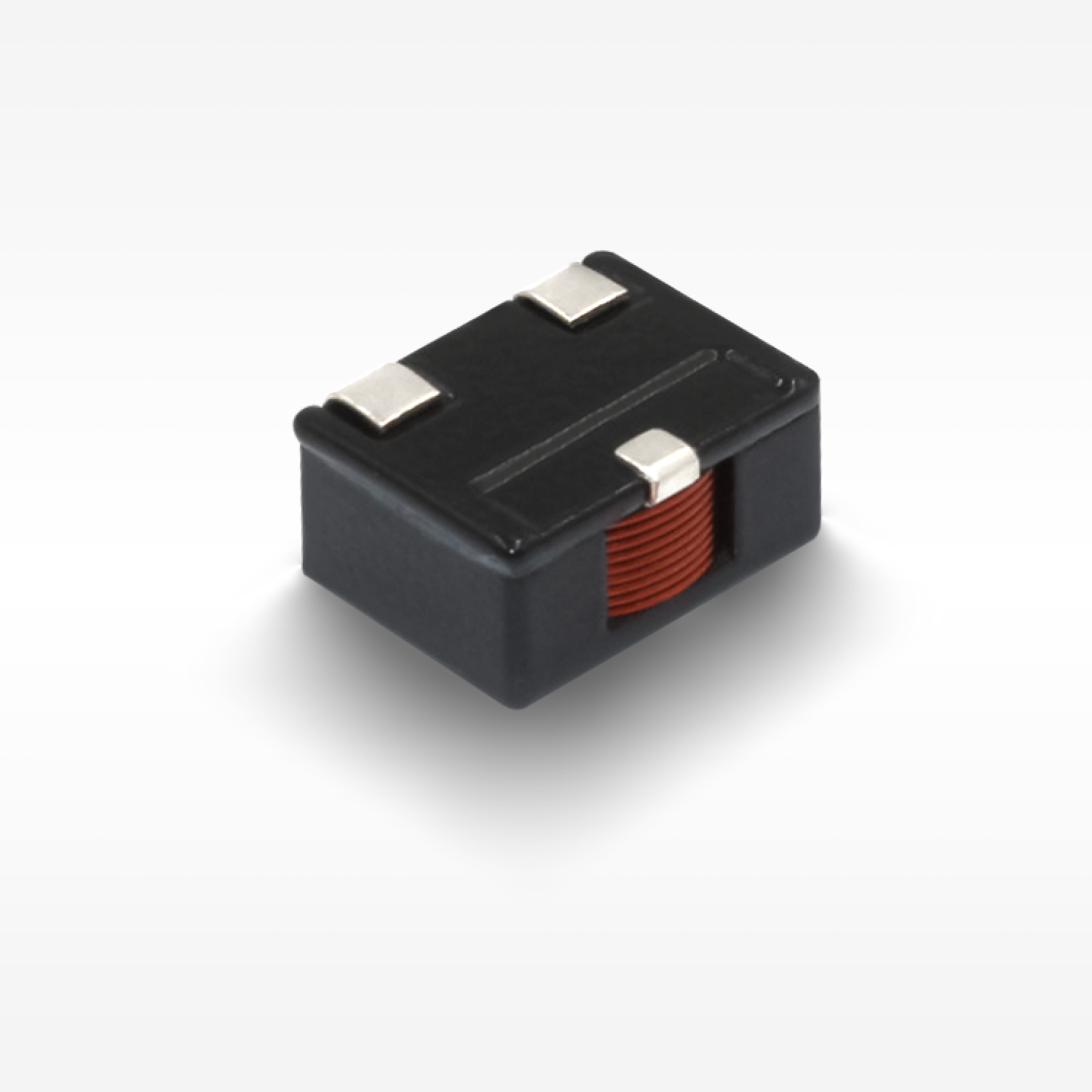

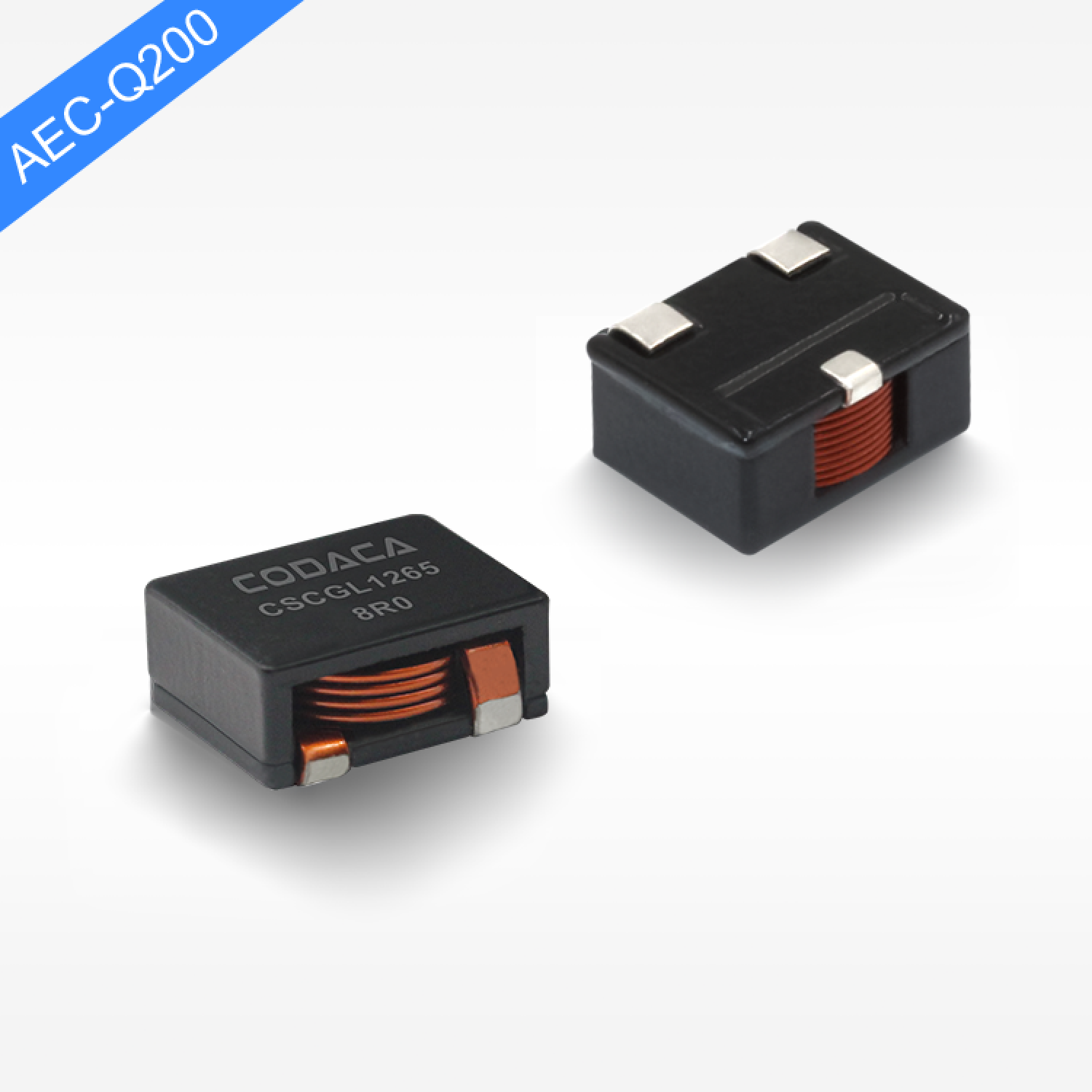

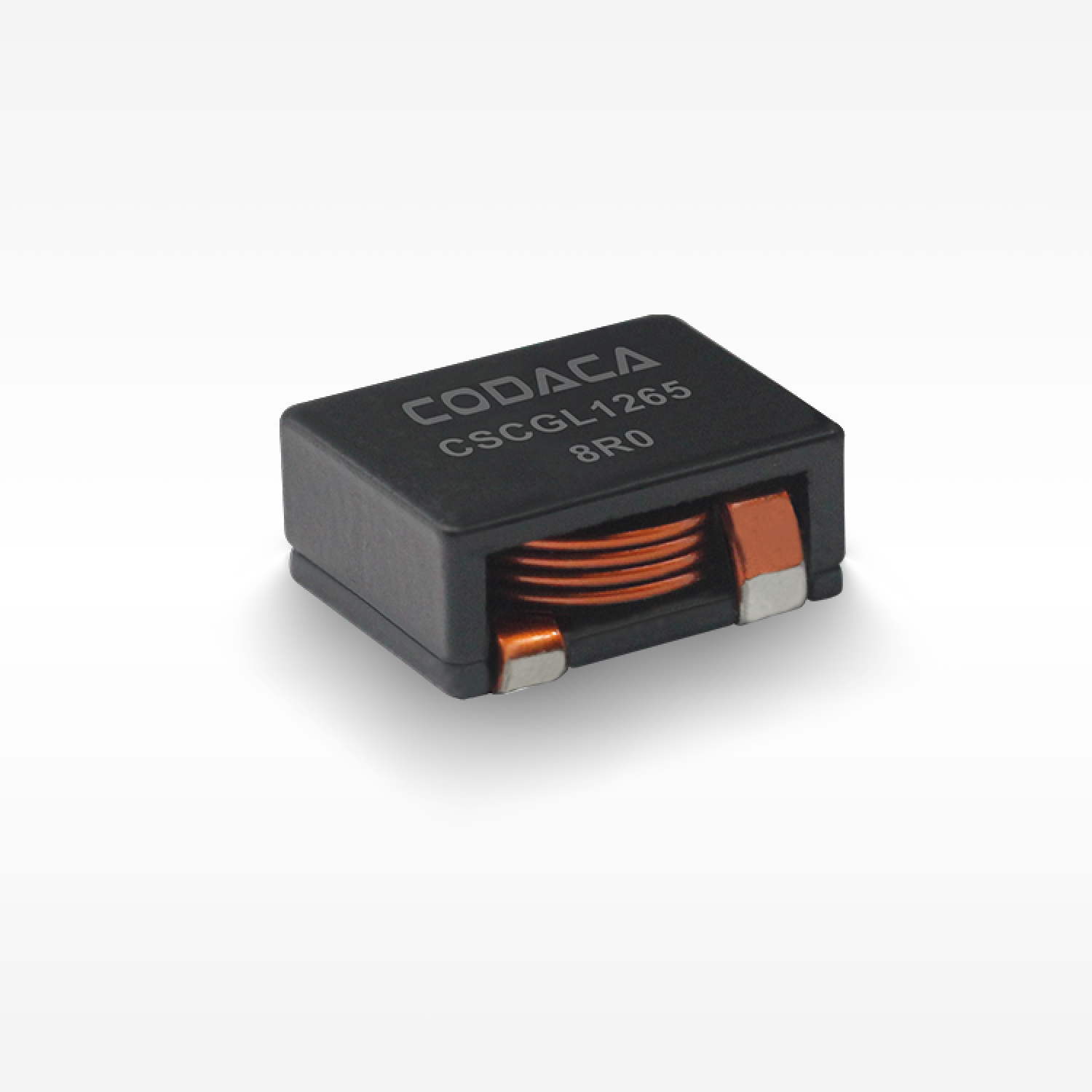

◾ 磁気シールド構造、優れた電磁干渉耐性。
◾ 組立設計、頑丈な構造。
◾ 小型、高電流、低磁気損失、低ESR、小さな寄生容量。
◾ 温度上昇電流と飽和電流は環境の影響を受けにくい。
◾ AEC-Q200準拠製品。
◾ 動作温度 : -50℃ ～ +150℃(コイルの温度上昇を含む)。

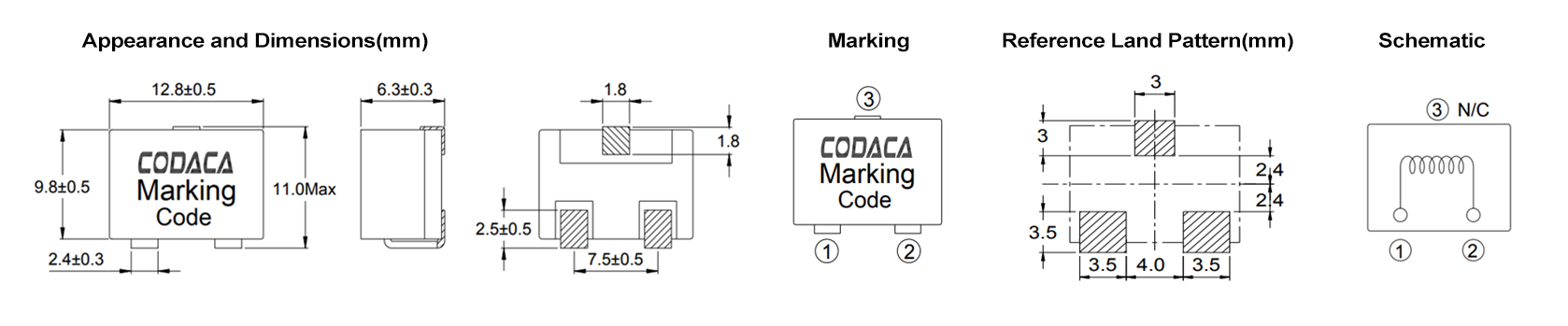

電気的特性
| 部品番号 | インダクタンス (μH) | DCR タイプ (mΩ) | Isat (A) | Irms (A) | 動作温度 (℃) | 長さ (mm) | 幅 (mm) | 高さ (mm) | マウント | シールド | コア材料 | AEC グレード |
| CSCGL1265-1R0M | 1.00 | 1.50 | 40.00 | 24.00 | -50~150 | 12.80 | 9.80 | 6.30 | SMD | Y | 複合 | 0 |
| CSCGL1265-1R5M | 1.50 | 2.30 | 32.00 | 20.00 | -50~150 | 12.80 | 9.80 | 6.30 | SMD | Y | 複合 | 0 |
| CSCGL1265-2R2M | 2.20 | 3.04 | 26.00 | 17.00 | -50~150 | 12.80 | 9.80 | 6.30 | SMD | Y | 複合 | 0 |
| CSCGL1265-2R6M | 2.60 | 4.00 | 24.00 | 15.00 | -50~150 | 12.80 | 9.80 | 6.30 | SMD | Y | 複合 | 0 |
| CSCGL1265-3R3M | 3.30 | 5.12 | 21.00 | 13.00 | -50~150 | 12.80 | 9.80 | 6.30 | SMD | Y | 複合 | 0 |
| CSCGL1265-4R7M | 4.70 | 6.16 | 18.00 | 12.00 | -50~150 | 12.80 | 9.80 | 6.30 | SMD | Y | 複合 | 0 |
| CSCGL1265-5R6M | 5.60 | 8.18 | 16.50 | 11.00 | -50~150 | 12.80 | 9.80 | 6.30 | SMD | Y | 複合 | 0 |
| CSCGL1265-6R8M | 6.80 | 9.20 | 15.00 | 9.50 | -50~150 | 12.80 | 9.80 | 6.30 | SMD | Y | 複合 | 0 |
| CSCGL1265-8R0M | 8.00 | 10.90 | 13.50 | 8.50 | -50~150 | 12.80 | 9.80 | 6.30 | SMD | Y | 複合 | 0 |
【サンプル申請 】
適用
◾ DCDC コンバータ
◾ 産業用コンピュータ
◾ 高電流スイッチングレギュレーター
注意事項
◾ すべてのデータは25℃の周囲温度でテストされています。
◾ インダクタンス測定条件は100kHz、0.5Vです。
◾ 飽和電流：インダクタンスが初期値の30%減少したときのDC電流の実際の値。
◾ 温度上昇電流：温度上昇がΔT50℃(Ta=25℃)のときのDC電流の実際の値。
◾ 特別な注意：回路設計、部品配置、PCBのサイズと厚さ、冷却システムなど。
◾ すべてが製品の温度に影響します。最終的なアプリケーションで製品の温度を確認してください。
保存
◾ 製品の保管条件 : 温度 5～40℃, RH≤70%.
◾ 使用のために取り出す場合、残りの製品はプラスチック袋に密封し、上記の条件に従って保存し、端子（電極）の酸化を避け、はんだ付け状態に影響を与えないようにしてください。
◾ 貯蔵について コダカ 電子部品を出荷日から12ヶ月以上保管することは推奨されません。他の要因に加え、端子が劣化し、はんだ付け性が低下する可能性があります。したがって、すべての製品は出荷日から12ヶ月以内に使用してください。
◾ 高温、高湿度、ほこり、腐食に影響を受けやすい場所など、不適切な保管条件で製品を保管しないでください。
◾ 製品は常に注意して取り扱ってください。
◾ 直接素手で電極に触れないでください。油分がはんだ付けを妨げる可能性があります。
◾ はんだ付けのための最適な条件を常に確保してください。
