◾ 磁気シールド構造：優れた電磁干渉（EMI）耐性。
◾ フラットワイヤー巻き、低DC抵抗を実現。
◾ 低損失、高効率、広い応用周波数と応用範囲。
◾ 軽量設計、スペースを節約、高密度SMTに適している。
◾ AEC-Q200準拠製品。
◾ 動作温度 : -55℃ ～ +150℃(コイルの温度上昇を含む)。

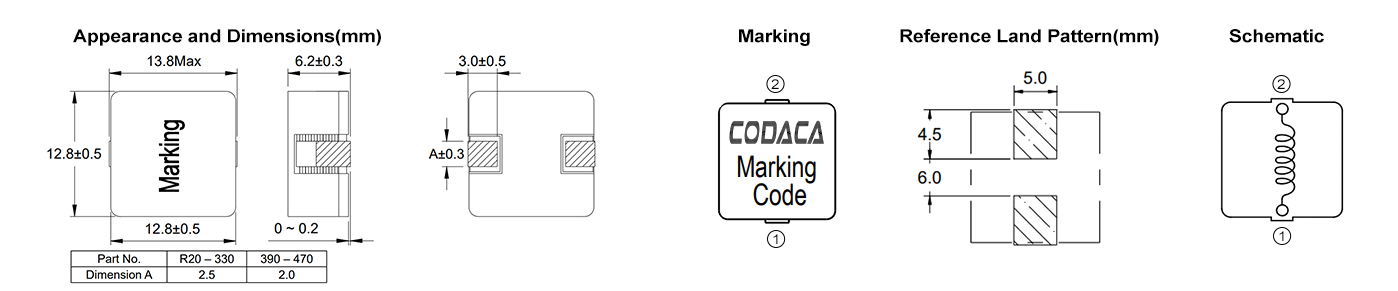

電気的特性
| 部品番号 | インダクタンス (μH) | DCR タイプ (mΩ) | Isat (A) | Irms (A) | 動作温度 (℃) | 長さ (mm) | 幅 (mm) | 高さ (mm) | マウント | シールド | コア材料 | AEC グレード |
| CSBX1265-R20M | 0.20 | 0.32 | 110.00 | 36.00 | -55~150 | 13.80 | 12.80 | 6.20 | SMD | Y | 複合 | 0 |
| CSBX1265-R47M | 0.47 | 0.65 | 90.00 | 32.00 | -55~150 | 13.80 | 12.80 | 6.20 | SMD | Y | 複合 | 0 |
| CSBX1265-R85M | 0.85 | 0.90 | 63.00 | 26.00 | -55~150 | 13.80 | 12.80 | 6.20 | SMD | Y | 複合 | 0 |
| CSBX1265-1R3M | 1.30 | 1.69 | 50.00 | 25.00 | -55~150 | 13.80 | 12.80 | 6.20 | SMD | Y | 複合 | 0 |
| CSBX1265-2R0M | 2.00 | 2.25 | 41.00 | 23.00 | -55~150 | 13.80 | 12.80 | 6.20 | SMD | Y | 複合 | 0 |
| CSBX1265-2R7M | 2.70 | 3.25 | 35.00 | 20.00 | -55~150 | 13.80 | 12.80 | 6.20 | SMD | Y | 複合 | 0 |
| CSBX1265-3R6M | 3.60 | 4.20 | 30.00 | 17.00 | -55~150 | 13.80 | 12.80 | 6.20 | SMD | Y | 複合 | 0 |
| CSBX1265-4R7M | 4.70 | 5.42 | 27.00 | 14.00 | -55~150 | 13.80 | 12.80 | 6.20 | SMD | Y | 複合 | 0 |
| CSBX1265-5R8M について | 5.80 | 6.93 | 24.00 | 12.00 | -55~150 | 13.80 | 12.80 | 6.20 | SMD | Y | 複合 | 0 |
| CSBX1265-7R3M | 7.30 | 5.68 | 18.50 | 13.00 | -55~150 | 13.80 | 12.80 | 6.20 | SMD | Y | 複合 | 0 |
| CSBX1265-9R2M | 9.20 | 7.24 | 16.30 | 12.00 | -55~150 | 13.80 | 12.80 | 6.20 | SMD | Y | 複合 | 0 |
| CSBX1265-110M | 11.00 | 8.87 | 15.00 | 11.00 | -55~150 | 13.80 | 12.80 | 6.20 | SMD | Y | 複合 | 0 |
| CSBX1265-130M | 13.00 | 10.20 | 13.50 | 10.00 | -55~150 | 13.80 | 12.80 | 6.20 | SMD | Y | 複合 | 0 |
| CSBX1265-150M について | 15.00 | 12.30 | 12.50 | 9.00 | -55~150 | 13.80 | 12.80 | 6.20 | SMD | Y | 複合 | 0 |
| CSBX1265-180M について | 18.00 | 15.20 | 11.20 | 8.50 | -55~150 | 13.80 | 12.80 | 6.20 | SMD | Y | 複合 | 0 |
| CSBX1265-220M について | 22.00 | 18.60 | 10.70 | 8.00 | -55~150 | 13.80 | 12.80 | 6.20 | SMD | Y | 複合 | 0 |
| CSBX1265-270M について | 27.00 | 23.90 | 9.50 | 6.50 | -55~150 | 13.80 | 12.80 | 6.20 | SMD | Y | 複合 | 0 |
| CSBX1265-330M | 33.00 | 26.30 | 8.80 | 5.50 | -55~150 | 13.80 | 12.80 | 6.20 | SMD | Y | 複合 | 0 |
| CSBX1265-390M について | 39.00 | 40.30 | 8.00 | 4.50 | -55~150 | 13.80 | 12.80 | 6.20 | SMD | Y | 複合 | 0 |
| CSBX1265-470M について | 47.00 | 54.50 | 7.20 | 4.00 | -55~150 | 13.80 | 12.80 | 6.20 | SMD | Y | 複合 | 0 |
【サンプル申請 】
適用
◾ エネルギー貯蔵システム
◾ オーディオアンプ
設備の電源
注意事項
◾ すべてのデータは25℃の周囲温度でテストされています。
◾ インダクタンス測定条件は100kHz、0.5Vです。
◾ 飽和電流：インダクタンスが初期値の30%減少したときのDC電流の実際の値。
◾ 温度上昇電流：温度上昇がΔT50℃(Ta=25℃)のときのDC電流の実際の値。
◾ 特別な注意：回路設計、部品配置、PCBのサイズと厚さ、冷却システムなど。
◾ すべてが製品の温度に影響します。最終的なアプリケーションで製品の温度を確認してください。
保存
◾ 製品の保管条件 : 温度 5～40℃, RH≤70%.
◾ 使用のために取り出す場合、残りの製品はプラスチック袋に密封し、上記の条件に従って保存し、端子（電極）の酸化を避け、はんだ付け状態に影響を与えないようにしてください。
◾ 貯蔵について コダカ 電子部品を出荷日から12ヶ月以上保管することは推奨されません。他の要因に加え、端子が劣化し、はんだ付け性が低下する可能性があります。したがって、すべての製品は出荷日から12ヶ月以内に使用してください。
◾ 高温、高湿度、ほこり、腐食に影響を受けやすい場所など、不適切な保管条件で製品を保管しないでください。
◾ 製品は常に注意して取り扱ってください。
◾ 直接素手で電極に触れないでください。油分がはんだ付けを妨げる可能性があります。
◾ はんだ付けのための最適な条件を常に確保してください。
データシートダウンロード:
CSBX1265.pdf
