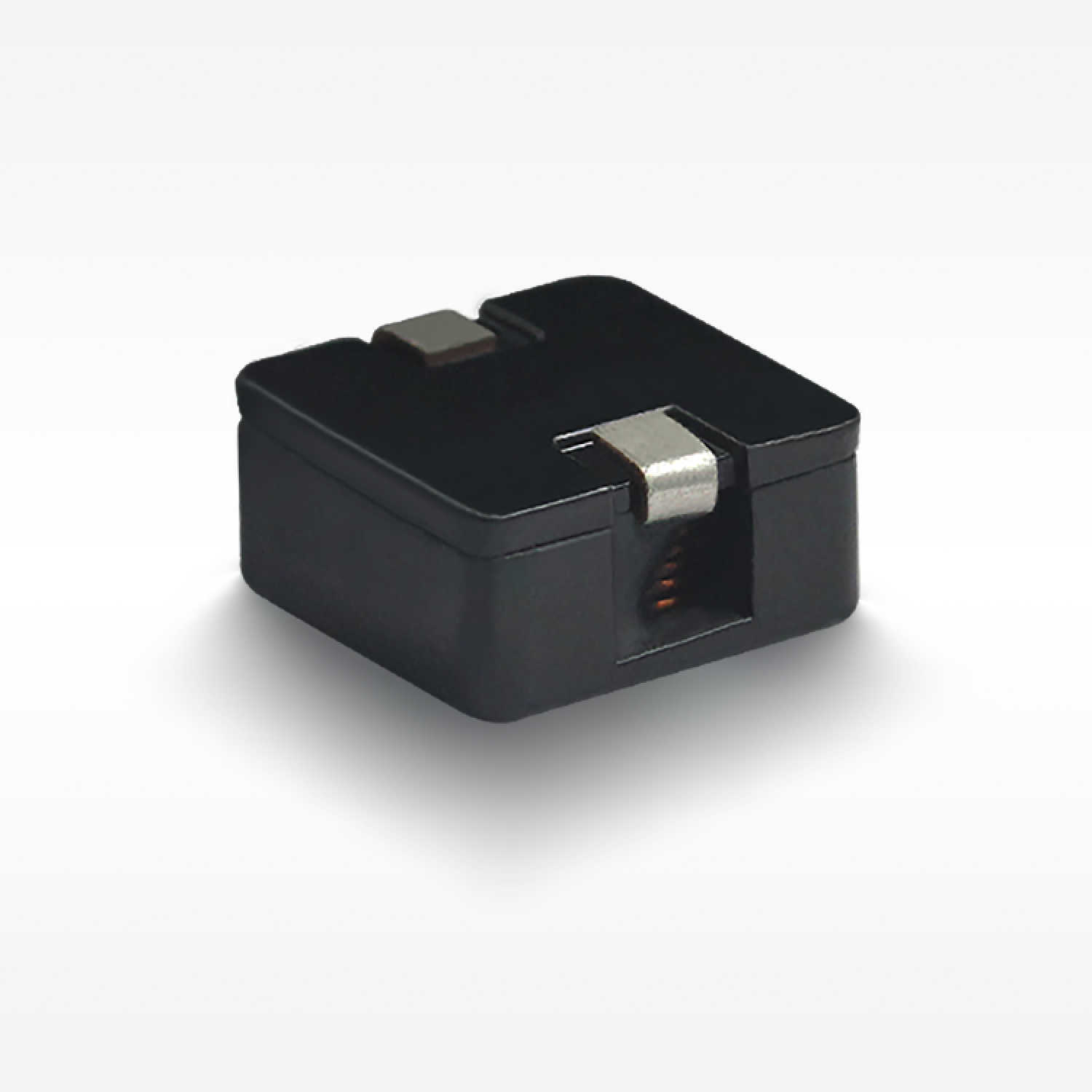

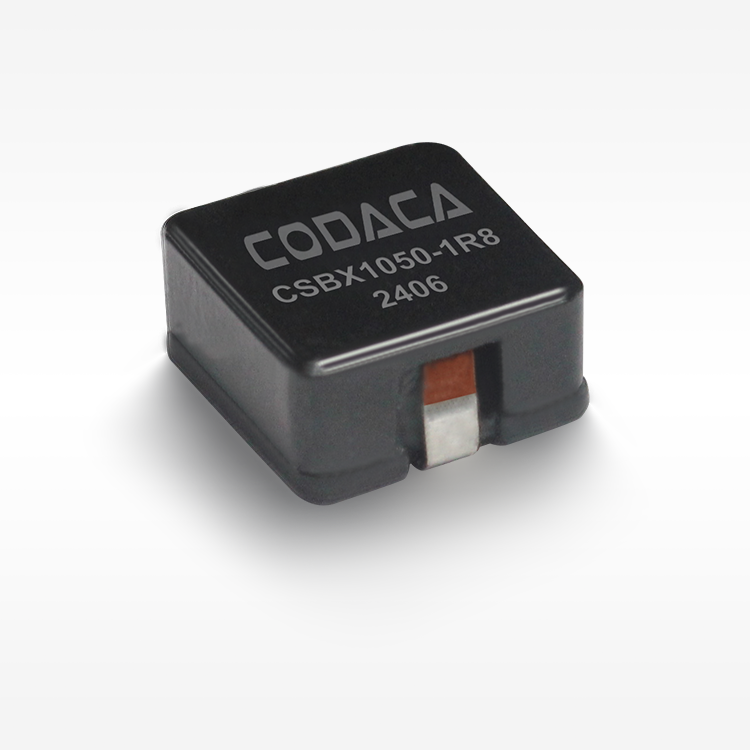

磁気遮蔽構造:電磁気干渉に優れた抵抗性 (EMI)
ロープを巻き込み,低DC抵抗を達成する
低損失,高効率,幅広い応用頻度,応用範囲
軽量設計でスペースを節約し,高密度のスムットに適しています
aec-q200 に準拠する製品
操作温度:−55°C+150°C (コイルの温度上昇を含む)

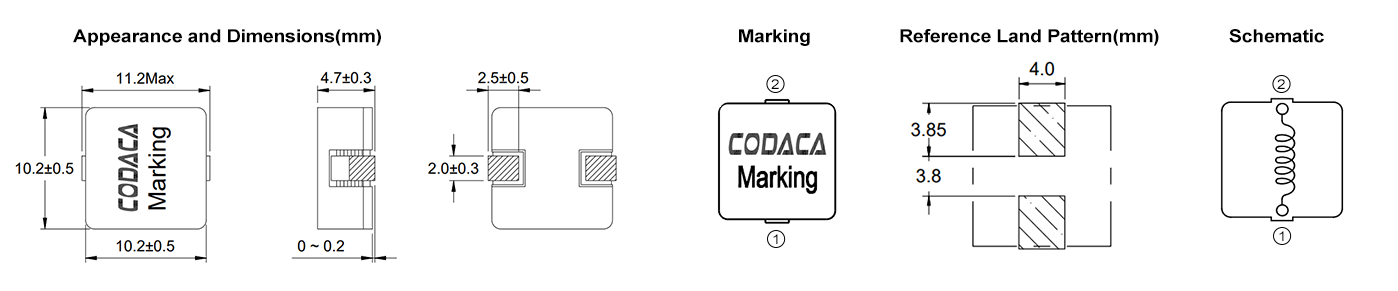

電動特性
| 部分番号 | 誘導力 (μh) | dcr typ (mΩ) | ポイント (a) | ラング (a) | 作業 (°C) | 縦 (mm) | 幅 (mm) | 高度 (mm) | 設置 | シールド | 核材料 | aecグレード |
| CSBX1050-R18m | 0.18 | 0.45 | 80.00 | 32.00 | -55~150 | ラング | ポイント | 4.70 | smd | ユー | 複合体 | 0 |
| CSBX1050-R39m について | 0.39 | 0.67 | 55.00 | 24.00 | -55~150 | ラング | ポイント | 4.70 | smd | ユー | 複合体 | 0 |
| CSBX1050-R82m について | 0.82 | 1.26 | 36.00 | 23.00 | -55~150 | ラング | ポイント | 4.70 | smd | ユー | 複合体 | 0 |
| csbx1050-1r2m について | 1.20 | 2.05 | 32.00 | 19.00 | -55~150 | ラング | ポイント | 4.70 | smd | ユー | 複合体 | 0 |
| csbx1050-1r8m について | 1.80 | 2.98 | 27.00 | 17.00 | -55~150 | ラング | ポイント | 4.70 | smd | ユー | 複合体 | 0 |
| CSBX1050-2r5m について | 2.50 | 4.06 | 23.00 | 15.00 | -55~150 | ラング | ポイント | 4.70 | smd | ユー | 複合体 | 0 |
| csbx1050-3r3m について | 3.30 | 5.37 | 19.00 | 13.00 | -55~150 | ラング | ポイント | 4.70 | smd | ユー | 複合体 | 0 |
| csbx1050-4r2m について | 4.20 | 7.11 | 17.00 | 11.00 | -55~150 | ラング | ポイント | 4.70 | smd | ユー | 複合体 | 0 |
| CSBX1050-5r6m について | 5.60 | 8.62 | 14.00 | 10.30 | -55~150 | ラング | ポイント | 4.70 | smd | ユー | 複合体 | 0 |
| CSBX1050-6r8m について | 6.80 | 10.50 | 12.50 | 9.00 | -55~150 | ラング | ポイント | 4.70 | smd | ユー | 複合体 | 0 |
| csbx1050-8r2m について | 8.20 | 13.10 | 11.50 | 8.10 | -55~150 | ラング | ポイント | 4.70 | smd | ユー | 複合体 | 0 |
| CSBX1050-100m について | 10.00 | 16.40 | 10.50 | 7.10 | -55~150 | ラング | ポイント | 4.70 | smd | ユー | 複合体 | 0 |
| CSBX1050-150m について | 15.00 | 25.90 | 8.75 | 5.50 | -55~150 | ラング | ポイント | 4.70 | smd | ユー | 複合体 | 0 |
| CSBX1050-180m について | 18.00 | 34.70 | 8.30 | 5.00 | -55~150 | ラング | ポイント | 4.70 | smd | ユー | 複合体 | 0 |
申請
音声増幅器
DC-DC変換器
農業機械の無人運転
備考
すべてのデータは 25°Cの環境温度に基づいて試験されます.
感電量測定条件 100khz 0.5v
飽和電流:直流の実際の値,インダクタンスが初期値の30%を下回る場合.
温度上昇電流:温度上昇がΔt50°C (ta=25°C) になったときの直流の実際の値.
特別に思い出してください:回路設計,部品配置,PCBのサイズと厚さ,冷却システムなど
製品温度に影響します. 製品温度を最終アプリケーションで確認してください.
保存する
梱包状態の製品:温度5°C~40°C,Rh≤70%.
廃棄物から取り出して使用する場合,残った製品はプラスチック袋に封印され,上記条件に従って保存され,溶接状態に影響を与える端末 (電極) の酸化を避ける必要があります.
コダカ電子製品の保管期間は12ヶ月以上は推奨されません.他の影響では,端末が劣化して溶接性が悪くなる可能性があります.したがって,すべての製品は出荷日から12ヶ月以内に使用する必要があります.
高温,高湿度,塵,腐食に敏感な場所など,不適切な保管条件で製品を保管しないでください.
製品に対して常に注意を払う.
溶接を阻害する油分泌物があるため,赤手で電極を直接触らないでください.
溶接の最適条件を常に確保する.
データシートダウンロード:
CSBX1050.pdf
