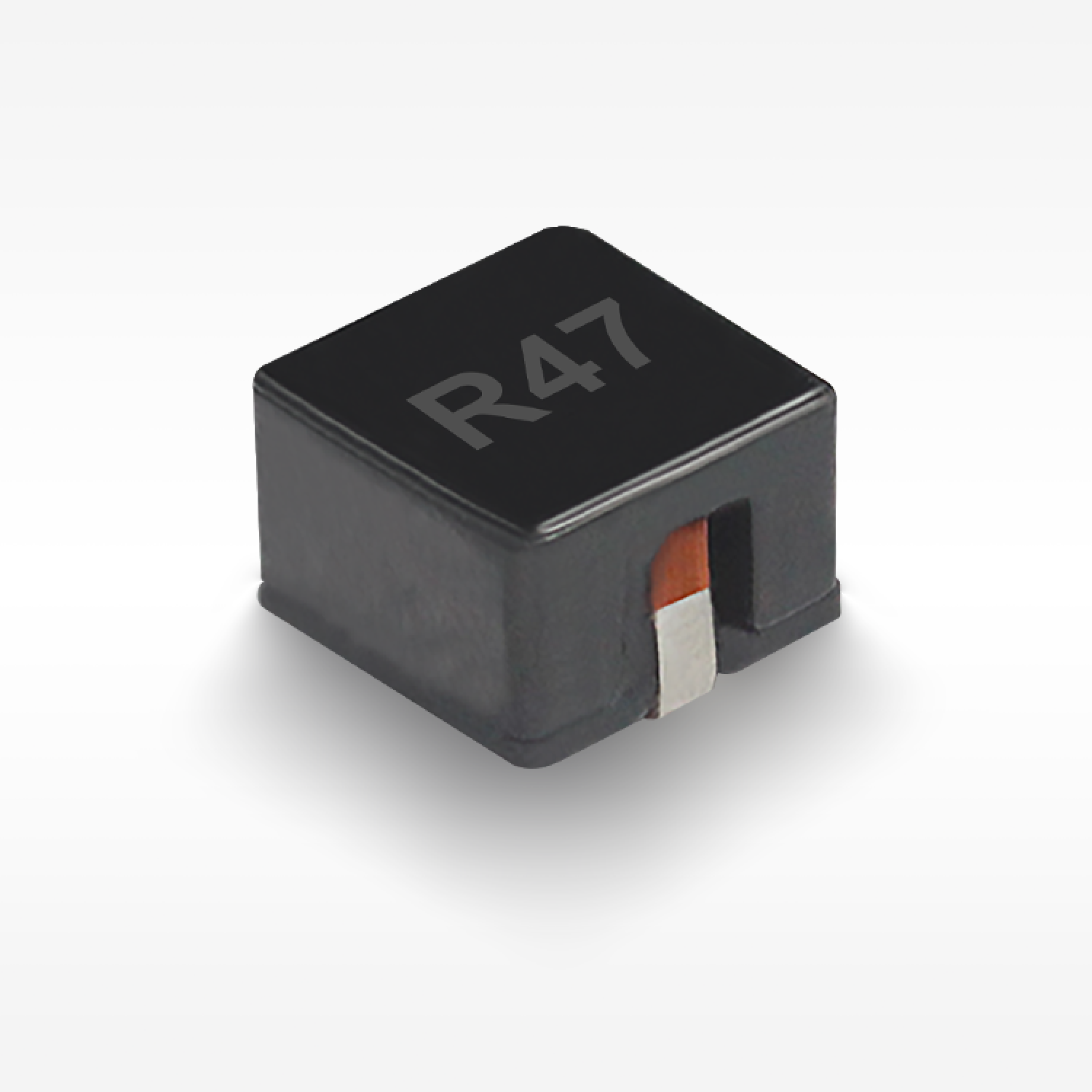

◾ 磁気シールド構造：優れた電磁干渉（EMI）耐性。
◾ フラットワイヤー巻き、低DC抵抗を実現。
◾ 低損失、高効率、広い応用周波数と応用範囲。
◾ 軽量設計、スペースを節約、高密度SMTに適している。
◾ AEC-Q200準拠製品。
◾ 動作温度 : -55℃ ～ +150℃(コイルの温度上昇を含む)。

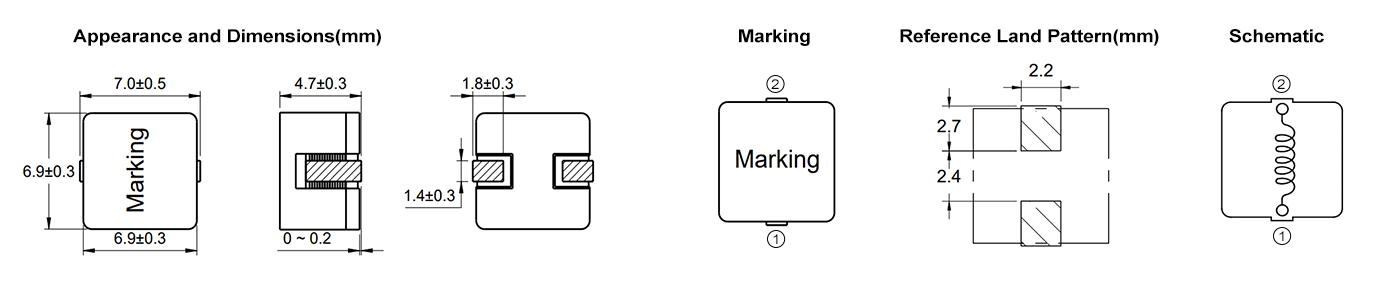

電気的特性
| 部品番号 |
インダクタンス (μH) |
DCR タイプ (mΩ) |
Isat (A) |
Irms (A) |
動作 (℃) |
長さ (mm) |
幅 (mm) |
高さ (mm) |
マウント | シールド | コア材料 | AEC グレード |
| CSBX0650-R25M | 0.25 | 0.88 | 60.00 | 21.00 | -55~150 | 7.00 | 6.90 | 4.70 | SMD | Y | 複合 | 0 |
| CSBX0650-R47M | 0.47 | 1.36 | 39.00 | 18.00 | -55~150 | 7.00 | 6.90 | 4.70 | SMD | Y | 複合 | 0 |
| CSBX0650-1R0M | 1.00 | 3.55 | 27.00 | 15.00 | -55~150 | 7.00 | 6.90 | 4.70 | SMD | Y | 複合 | 0 |
| CSBX0650-1R5M | 1.50 | 4.10 | 22.50 | 13.50 | -55~150 | 7.00 | 6.90 | 4.70 | SMD | Y | 複合 | 0 |
| CSBX0650-2R0M | 2.00 | 5.57 | 19.50 | 11.80 | -55~150 | 7.00 | 6.90 | 4.70 | SMD | Y | 複合 | 0 |
| CSBX0650-2R7M | 2.70 | 7.10 | 16.50 | 10.30 | -55~150 | 7.00 | 6.90 | 4.70 | SMD | Y | 複合 | 0 |
| CSBX0650-3R3M | 3.30 | 8.50 | 15.30 | 9.00 | -55~150 | 7.00 | 6.90 | 4.70 | SMD | Y | 複合 | 0 |
| CSBX0650-3R9M | 3.90 | 12.30 | 14.00 | 8.00 | -55~150 | 7.00 | 6.90 | 4.70 | SMD | Y | 複合 | 0 |
| CSBX0650-4R7M | 4.70 | 14.80 | 12.70 | 6.50 | -55~150 | 7.00 | 6.90 | 4.70 | SMD | Y | 複合 | 0 |
| CSBX0650-5R6M | 5.60 | 19.20 | 11.40 | 6.20 | -55~150 | 7.00 | 6.90 | 4.70 | SMD | Y | 複合 | 0 |
| CSBX0650-6R8M | 6.80 | 20.50 | 10.30 | 6.00 | -55~150 | 7.00 | 6.90 | 4.70 | SMD | Y | 複合 | 0 |
| CSBX0650-7R6M | 7.60 | 20.50 | 8.30 | 6.00 | -55~150 | 7.00 | 6.90 | 4.70 | SMD | Y | 複合 | 0 |
| CSBX0650-8R8M | 8.80 | 21.60 | 7.90 | 4.80 | -55~150 | 7.00 | 6.90 | 4.70 | SMD | Y | 複合 | 0 |
| CSBX0650-100M | 10.00 | 26.50 | 7.40 | 4.40 | -55~150 | 7.00 | 6.90 | 4.70 | SMD | Y | 複合 | 0 |
| CSBX0650-130M | 13.00 | 38.60 | 6.50 | 3.10 | -55~150 | 7.00 | 6.90 | 4.70 | SMD | Y | 複合 | 0 |
【サンプル申請 】
適用
◾ DC-DCコンバータ
◾ モジュール電源
◾ ブースターモジュール
注意事項
◾ すべてのデータは25℃の周囲温度でテストされています。
◾ インダクタンス測定条件は100kHz、0.5Vです。
◾ 飽和電流：インダクタンスが初期値の30%減少したときのDC電流の実際の値。
◾ 温度上昇電流：温度上昇がΔT50℃(Ta=25℃)のときのDC電流の実際の値。
◾ 特別な注意：回路設計、部品配置、PCBのサイズと厚さ、冷却システムなど。
◾ すべてが製品の温度に影響します。最終的なアプリケーションで製品の温度を確認してください。
保存
◾ 製品の保管条件 : 温度 5～40℃, RH≤70%.
◾ 使用のために取り出す場合、残りの製品はプラスチック袋に密封し、上記の条件に従って保存し、端子（電極）の酸化を避け、はんだ付け状態に影響を与えないようにしてください。
◾ 貯蔵について コダカ 電子部品を出荷日から12ヶ月以上保管することは推奨されません。他の要因に加え、端子が劣化し、はんだ付け性が低下する可能性があります。したがって、すべての製品は出荷日から12ヶ月以内に使用してください。
◾ 高温、高湿度、ほこり、腐食に影響を受けやすい場所など、不適切な保管条件で製品を保管しないでください。
◾ 製品は常に注意して取り扱ってください。
◾ 直接素手で電極に触れないでください。油分がはんだ付けを妨げる可能性があります。
◾ はんだ付けのための最適な条件を常に確保してください。
データシートダウンロード:
CSBX0650 .pdf
