◾ 磁気シールド構造：電磁干渉（EMI）に対する優れた耐性。
◾フラットワイヤ巻線により、低い直流抵抗を実現します。
◾ 低損失、高効率、幅広い適用周波数と適用範囲。
◾ 軽量設計、省スペース、高密度 SMT に適しています。
◾ AEC-Q200準拠製品。
◾動作温度範囲：-50℃ ～ +150℃（コイルの温度上昇を含む）。

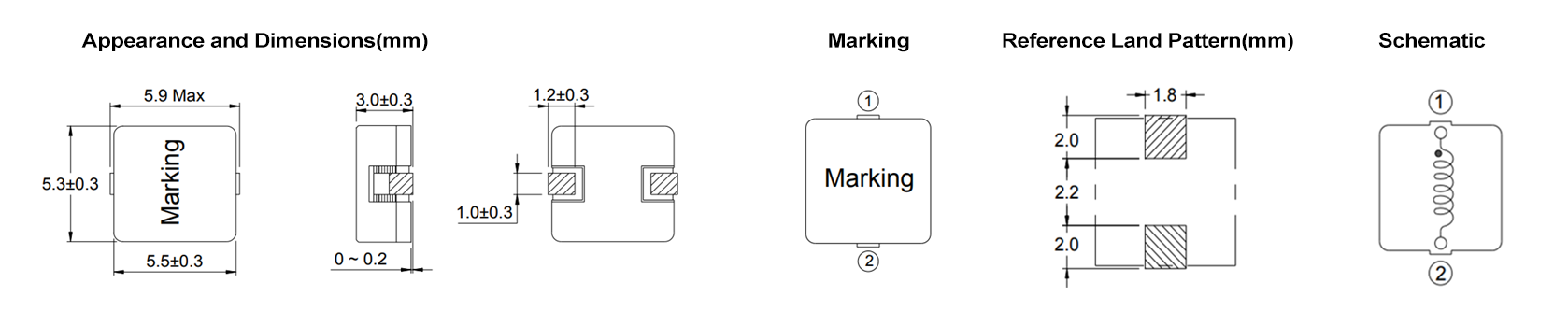

電動特性
| 部分番号 | 誘導力 (μh) | dcr typ (mΩ) | ポイント (a) | ラング (a) | 作業 (°C) | 縦 (mm) | 幅 (mm) | 高度 (mm) | 設置 | シールド | 核材料 | aecグレード |
| csbl0530-r08m | 0.08 | 0.72 | 40.00 | 25.00 | -50〜150 | 5.90 | 5時半 | 3時 | smd | ユー | 複合体 | 0 |
| csbl0530-r20m | 0.20 | 1.50 | 23.00 | 19.00 | -50〜150 | 5.90 | 5時半 | 3時 | smd | ユー | 複合体 | 0 |
| csbl0530-r36m | 0.36 | 2.77 | 15.00 | 14.00 | -50〜150 | 5.90 | 5時半 | 3時 | smd | ユー | 複合体 | 0 |
| csbl0530-r60m | 0.60 | 4.25 | 12.20 | 12.00 | -50〜150 | 5.90 | 5時半 | 3時 | smd | ユー | 複合体 | 0 |
| csbl0530-r85m | 0.85 | 6.78 | 10.00 | 9.00 | -50〜150 | 5.90 | 5時半 | 3時 | smd | ユー | 複合体 | 0 |
| csbl0530-1r2m | 1.20 | 10.00 | 8.00 | 7.50 | -50〜150 | 5.90 | 5時半 | 3時 | smd | ユー | 複合体 | 0 |
| csbl0530-1r6m | 1.60 | 13.60 | 7.30 | 6.50 | -50〜150 | 5.90 | 5時半 | 3時 | smd | ユー | 複合体 | 0 |
| csbl0530-2r0m | 2.00 | 16.50 | 6.50 | 6.00 | -50〜150 | 5.90 | 5時半 | 3時 | smd | ユー | 複合体 | 0 |
申請
DC-DC変換器
◾ パワーモジュール
◾ エネルギー貯蔵システム
備考
すべてのデータは 25°Cの環境温度に基づいて試験されます.
感電量測定条件 100khz 0.5v
飽和電流:直流の実際の値,インダクタンスが初期値の30%を下回る場合.
温度上昇電流:温度上昇がΔt50°C (ta=25°C) になったときの直流の実際の値.
特別に思い出してください:回路設計,部品配置,PCBのサイズと厚さ,冷却システムなど
製品温度に影響します. 製品温度を最終アプリケーションで確認してください.
保存する
梱包状態の製品:温度5°C~40°C,Rh≤70%.
廃棄物から取り出して使用する場合,残った製品はプラスチック袋に封印され,上記条件に従って保存され,溶接状態に影響を与える端末 (電極) の酸化を避ける必要があります.
コダカ電子製品の保管期間は12ヶ月以上は推奨されません.他の影響では,端末が劣化して溶接性が悪くなる可能性があります.したがって,すべての製品は出荷日から12ヶ月以内に使用する必要があります.
高温,高湿度,塵,腐食に敏感な場所など,不適切な保管条件で製品を保管しないでください.
製品に対して常に注意を払う.
溶接を阻害する油分泌物があるため,赤手で電極を直接触らないでください.
溶接の最適条件を常に確保する.
データシートダウンロード:
csbl0530.pdf
