◾ 高周波アプリケーションでの低コアロスで、GaNパワーソリューションに適しています。
◾ 磁気シールド構造：優れた電磁干渉（EMI）耐性。
◾ フラットワイヤー巻き、低DC抵抗を実現。
◾ 軽量設計、スペースを節約、高密度SMTに適している。
◾ 使用温度範囲: -55℃ ～ +150℃ （コイルの温度上昇を含む）。

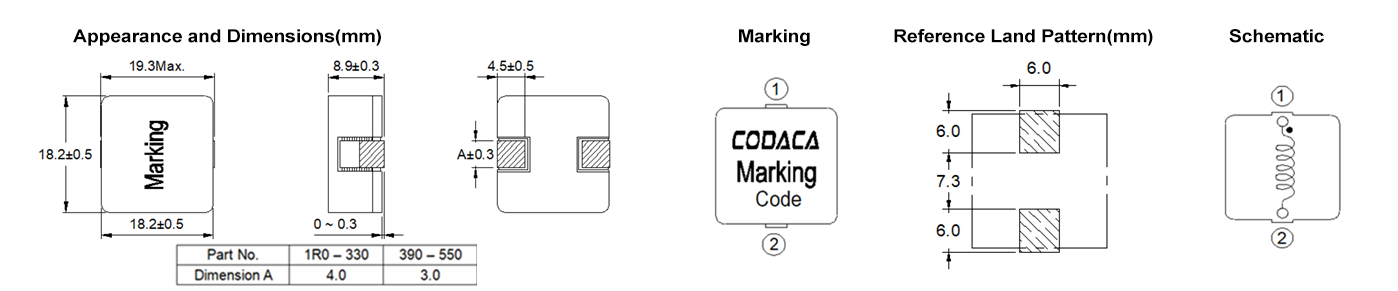

電気的特性
| 部品番号 | インダクタンス (μH) | DCR タイプ (mΩ) | Isat (A) | Irms (A) | 動作温度 (℃) | 長さ (mm) | 幅 (mm) | 高さ (mm) | マウント | シールド | コア材料 | AEC グレード |
| CSBA1809-1R0M | 1.00 | 0.68 | 65.00 | 47.00 | -55~150 | 19.30 | 18.20 | 8.90 | SMD | Y | 複合 | n |
| CSBA1809-1R6M | 1.60 | 1.00 | 50.00 | 38.00 | -55~150 | 19.30 | 18.20 | 8.90 | SMD | Y | 複合 | n |
| CSBA1809-2R4M | 2.40 | 1.27 | 41.00 | 34.00 | -55~150 | 19.30 | 18.20 | 8.90 | SMD | Y | 複合 | n |
| CSBA1809-3R3M | 3.30 | 1.58 | 34.50 | 31.00 | -55~150 | 19.30 | 18.20 | 8.90 | SMD | Y | 複合 | n |
| CSBA1809-4R5M | 4.50 | 2.20 | 30.00 | 26.00 | -55~150 | 19.30 | 18.20 | 8.90 | SMD | Y | 複合 | n |
| CSBA1809-5R6M | 5.60 | 2.85 | 26.50 | 22.50 | -55~150 | 19.30 | 18.20 | 8.90 | SMD | Y | 複合 | n |
| CSBA1809-6R8M | 6.80 | 3.35 | 24.00 | 20.50 | -55~150 | 19.30 | 18.20 | 8.90 | SMD | Y | 複合 | n |
| CSBA1809-8R5M | 8.50 | 4.30 | 21.50 | 18.00 | -55~150 | 19.30 | 18.20 | 8.90 | SMD | Y | 複合 | n |
| CSBA1809-100M | 10.00 | 5.45 | 19.50 | 16.50 | -55~150 | 19.30 | 18.20 | 8.90 | SMD | Y | 複合 | n |
| CSBA1809-120M | 12.00 | 5.85 | 18.00 | 15.50 | -55~150 | 19.30 | 18.20 | 8.90 | SMD | Y | 複合 | n |
| CSBA1809-160M | 16.00 | 7.70 | 15.50 | 14.50 | -55~150 | 19.30 | 18.20 | 8.90 | SMD | Y | 複合 | n |
| CSBA1809-210M | 21.00 | 10.80 | 13.50 | 12.00 | -55~150 | 19.30 | 18.20 | 8.90 | SMD | Y | 複合 | n |
| CSBA1809-270M | 27.00 | 15.50 | 12.00 | 10.00 | -55~150 | 19.30 | 18.20 | 8.90 | SMD | Y | 複合 | n |
| CSBA1809-330M | 33.00 | 17.10 | 11.00 | 9.50 | -55~150 | 19.30 | 18.20 | 8.90 | SMD | Y | 複合 | n |
| CSBA1809-390M | 39.00 | 29.50 | 10.00 | 7.20 | -55~150 | 19.30 | 18.20 | 8.90 | SMD | Y | 複合 | n |
| CSBA1809-470M | 47.00 | 32.10 | 9.20 | 7.00 | -55~150 | 19.30 | 18.20 | 8.90 | SMD | Y | 複合 | n |
| CSBA1809-550M | 55.00 | 34.60 | 8.50 | 6.70 | -55~150 | 19.30 | 18.20 | 8.90 | SMD | Y | 複合 | n |
【サンプル申請 】
適用
◾ 産業用コンピュータ
◾ DC-DCコンバータ
◾ 高電流スイッチングレギュレーター
注意事項
◾ すべてのデータは25℃の周囲温度でテストされています。
◾ インダクタンス測定条件は100kHz、0.5Vです。
◾ 飽和電流：インダクタンスが初期値の30%減少したときのDC電流の実際の値。
◾ 温度上昇電流：温度上昇がΔT50℃(Ta=25℃)のときのDC電流の実際の値。
◾ 特別な注意：回路設計、部品配置、PCBのサイズと厚さ、冷却システムなど。
◾ すべてが製品の温度に影響します。最終的なアプリケーションで製品の温度を確認してください。
保存
◾ 製品の保管条件 : 温度 5～40℃, RH≤70%.
◾ 使用のために取り出す場合、残りの製品はプラスチック袋に密封し、上記の条件に従って保存し、端子（電極）の酸化を避け、はんだ付け状態に影響を与えないようにしてください。
◾ 貯蔵について コダカ 電子部品を出荷日から12ヶ月以上保管することは推奨されません。他の要因に加え、端子が劣化し、はんだ付け性が低下する可能性があります。したがって、すべての製品は出荷日から12ヶ月以内に使用してください。
◾ 高温、高湿度、ほこり、腐食に影響を受けやすい場所など、不適切な保管条件で製品を保管しないでください。
◾ 製品は常に注意して取り扱ってください。
◾ 直接素手で電極に触れないでください。油分がはんだ付けを妨げる可能性があります。
◾ はんだ付けのための最適な条件を常に確保してください。
データシートダウンロード:
CSBA1809.pdf
