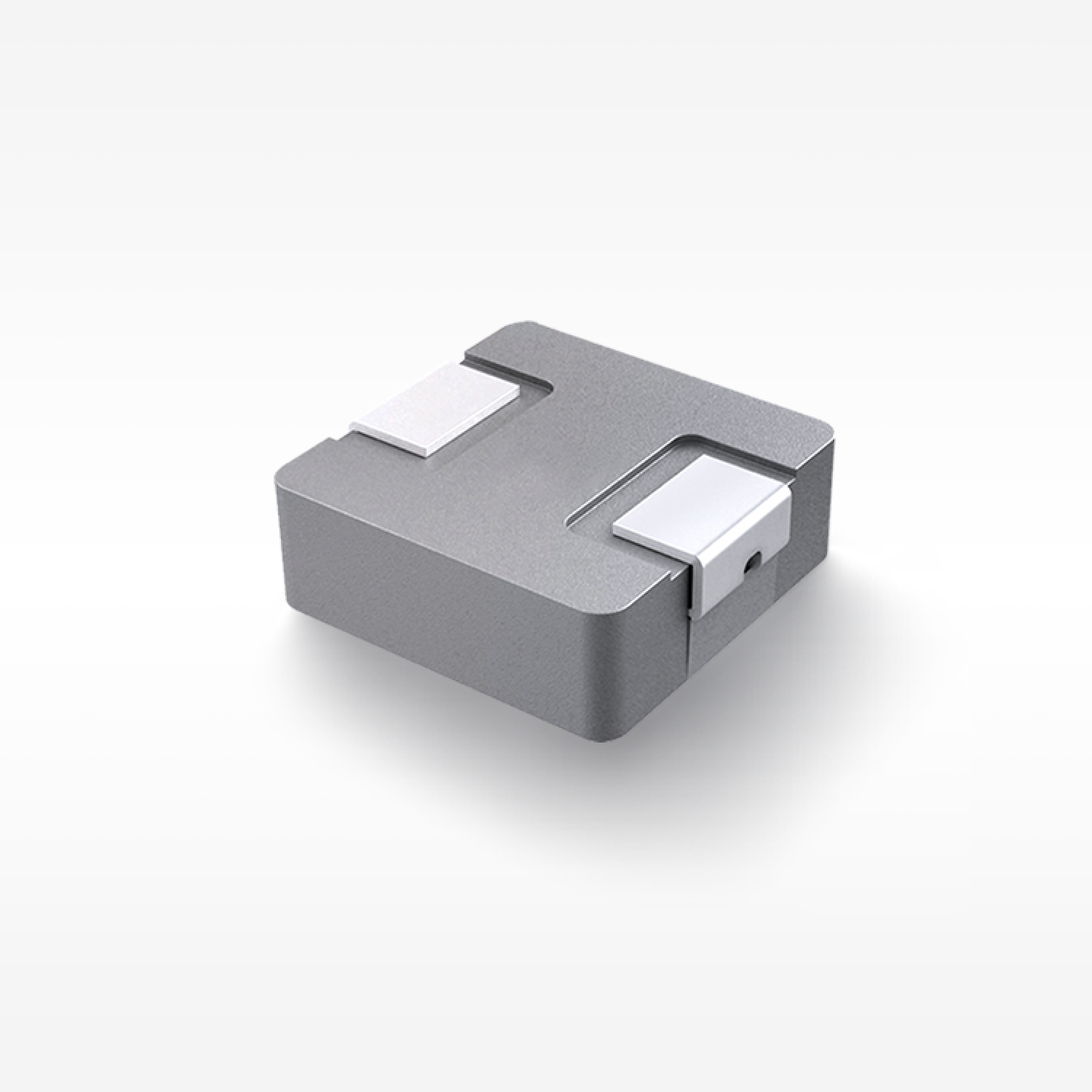

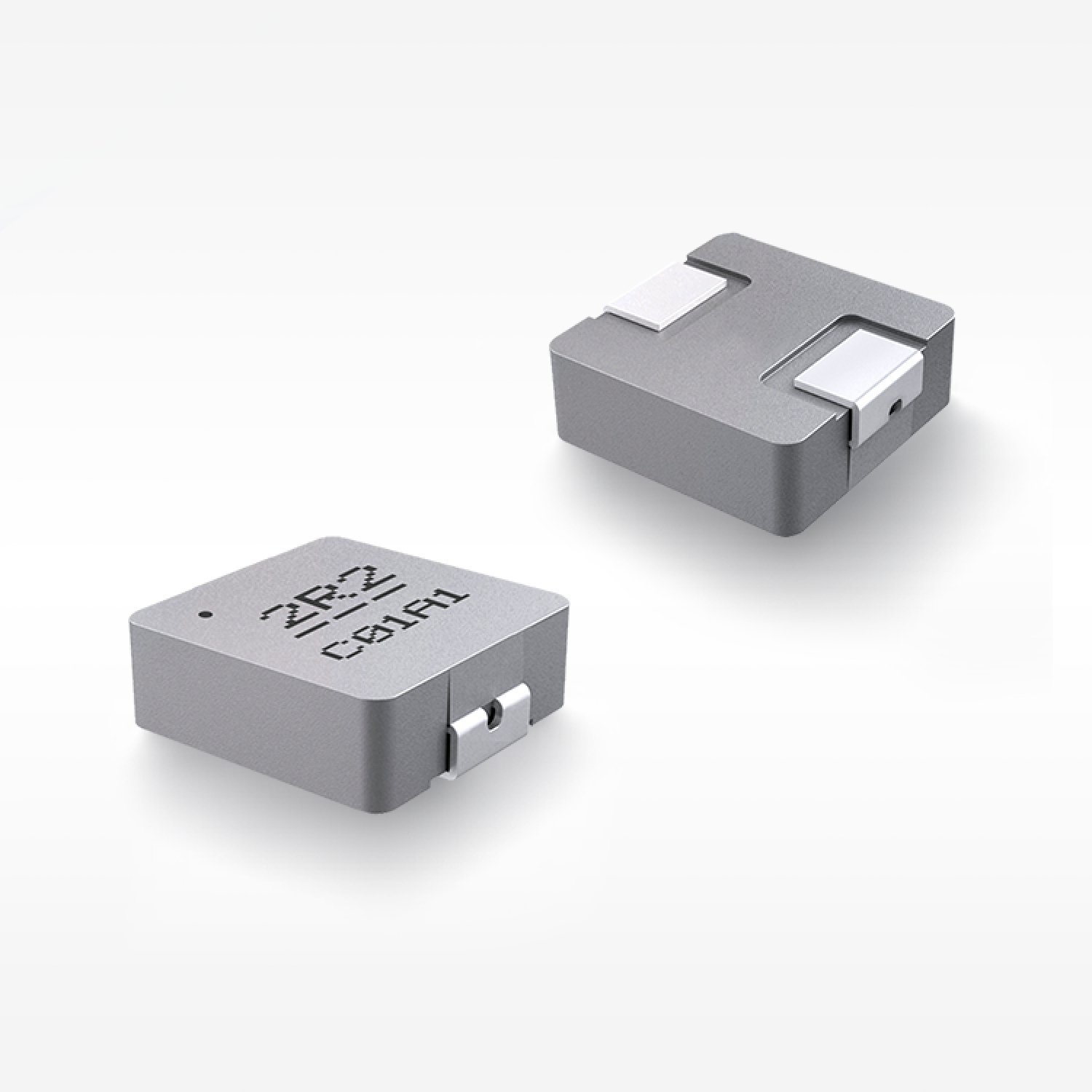

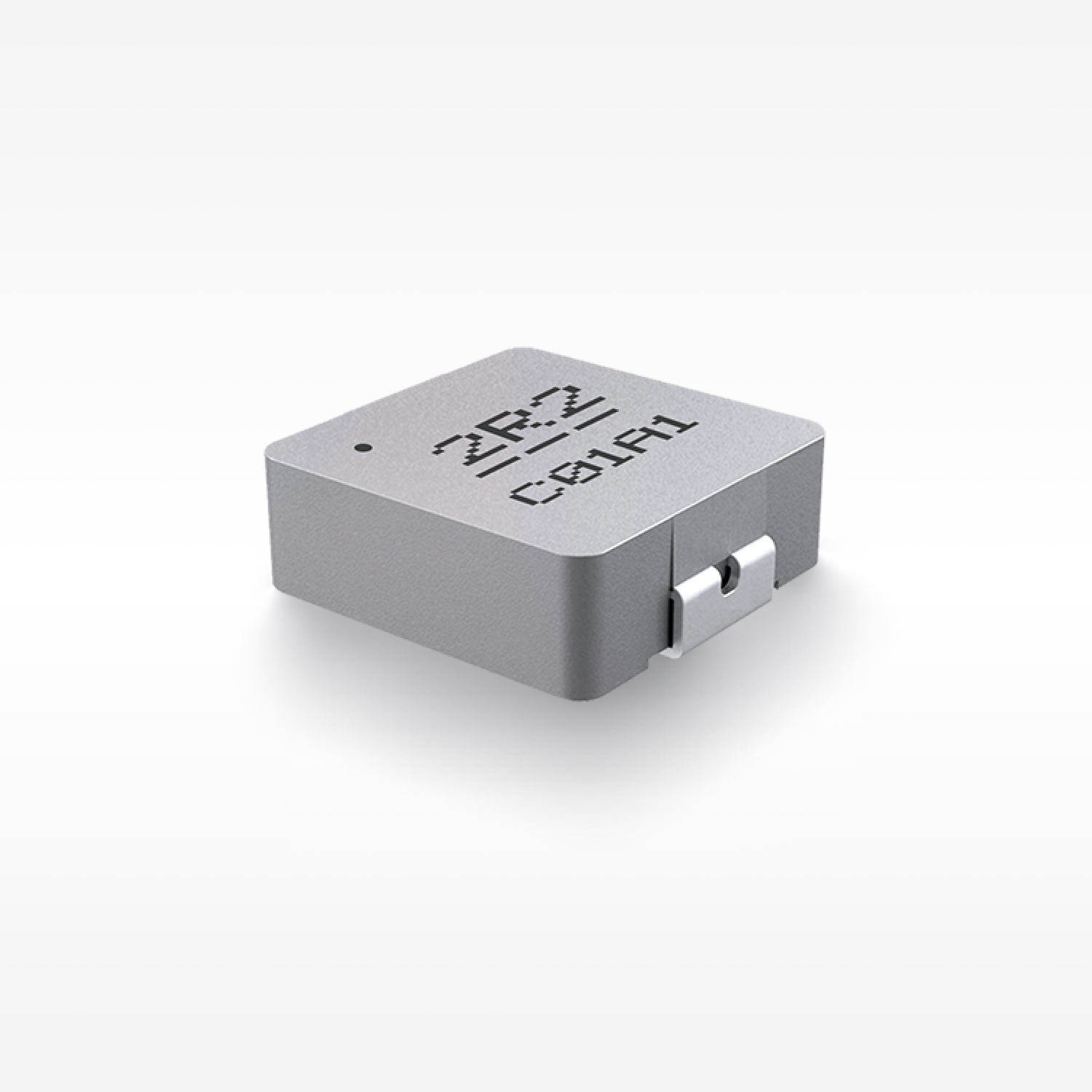

◾ 磁気シールド構造、優れた電磁干渉（EMI）耐性。
◾ 複合構造、超低バズノイズ。
◾ 低損失、高効率、広い適用周波数。
◾ 軽量設計、スペースを節約、高密度SMTに適している。
◾ 低損失合金粉末で成形され、低インピーダンス、小さな寄生容量。
◾ 動作温度：-55℃ ～ +155℃（コイルの温度上昇を含む）。
電気的特性

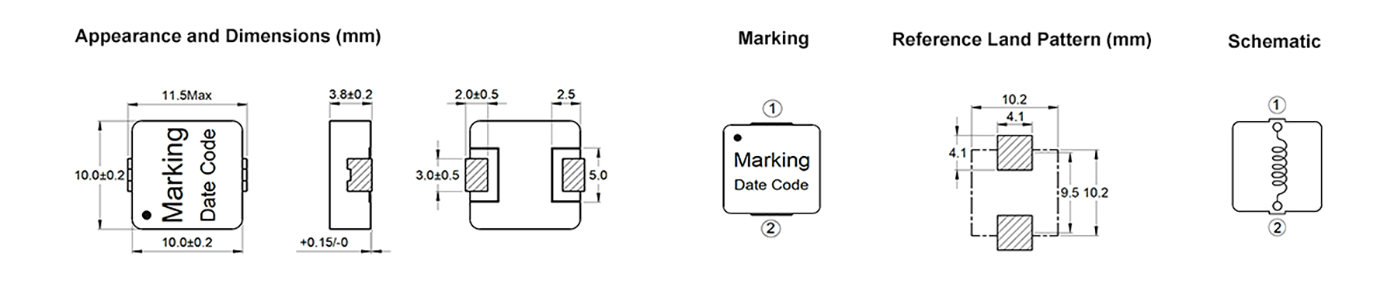

| 部品番号 | インダクタンス (μH) | DCR タイプ (mΩ) | Isat (A) | Irms (A) | 動作温度 (℃) | 長さ (mm) | 幅 (mm) | 高さ (mm) | マウント | シールド | コア材料 | AEC グレード |
| CSAG1040-R15M | 0.15 | 0.45 | 80.00 | 40.00 | -55~155 | 11.50 | 10.00 | 3.80 | SMD | Y | 合金粉 | n |
| CSAG1040-R22M | 0.22 | 0.67 | 55.00 | 35.00 | -55~155 | 11.50 | 10.00 | 3.80 | SMD | Y | 合金粉 | n |
| CSAG1040-R36M | 0.36 | 1.20 | 48.00 | 30.00 | -55~155 | 11.50 | 10.00 | 3.80 | SMD | Y | 合金粉 | n |
| CSAG1040-R47M | 0.47 | 1.30 | 40.00 | 28.00 | -55~155 | 11.50 | 10.00 | 3.80 | SMD | Y | 合金粉 | n |
| CSAG1040-R56M について | 0.56 | 1.65 | 38.00 | 26.50 | -55~155 | 11.50 | 10.00 | 3.80 | SMD | Y | 合金粉 | n |
| CSAG1040-R68M | 0.68 | 1.90 | 33.00 | 25.00 | -55~155 | 11.50 | 10.00 | 3.80 | SMD | Y | 合金粉 | n |
| CSAG1040-1R0M | 1.00 | 2.50 | 28.00 | 21.50 | -55~155 | 11.50 | 10.00 | 3.80 | SMD | Y | 合金粉 | n |
| CSAG1040-1R5M について | 1.50 | 3.90 | 26.00 | 18.00 | -55~155 | 11.50 | 10.00 | 3.80 | SMD | Y | 合金粉 | n |
| CSAG1040-2R2M について | 2.20 | 6.70 | 25.00 | 13.20 | -55~155 | 11.50 | 10.00 | 3.80 | SMD | Y | 合金粉 | n |
| CSAG1040-3R3M | 3.30 | 10.00 | 16.00 | 10.70 | -55~155 | 11.50 | 10.00 | 3.80 | SMD | Y | 合金粉 | n |
| CSAG1040-4R7M について | 4.70 | 12.00 | 14.00 | 9.90 | -55~155 | 11.50 | 10.00 | 3.80 | SMD | Y | 合金粉 | n |
| CSAG1040-5R6M について | 5.60 | 17.90 | 12.50 | 8.10 | -55~155 | 11.50 | 10.00 | 3.80 | SMD | Y | 合金粉 | n |
| CSAG1040-6R8M について | 6.80 | 18.50 | 10.00 | 7.70 | -55~155 | 11.50 | 10.00 | 3.80 | SMD | Y | 合金粉 | n |
| CSAG1040-8R2M について | 8.20 | 22.00 | 9.80 | 7.30 | -55~155 | 11.50 | 10.00 | 3.80 | SMD | Y | 合金粉 | n |
| CSAG1040-100M について | 10.00 | 27.00 | 9.50 | 6.90 | -55~155 | 11.50 | 10.00 | 3.80 | SMD | Y | 合金粉 | n |
| CSAG1040-150M について | 15.00 | 38.00 | 7.00 | 5.80 | -55~155 | 11.50 | 10.00 | 3.80 | SMD | Y | 合金粉 | n |
| CSAG1040-220M について | 22.00 | 54.00 | 6.00 | 4.70 | -55~155 | 11.50 | 10.00 | 3.80 | SMD | Y | 合金粉 | n |
| CSAG1040-330M について | 33.00 | 88.00 | 5.30 | 3.70 | -55~155 | 11.50 | 10.00 | 3.80 | SMD | Y | 合金粉 | n |
| CSAG1040-470M について | 47.00 | 126.00 | 4.50 | 3.10 | -55~155 | 11.50 | 10.00 | 3.80 | SMD | Y | 合金粉 | n |
| CSAG1040-680M について | 68.00 | 171.00 | 3.80 | 2.60 | -55~155 | 11.50 | 10.00 | 3.80 | SMD | Y | 合金粉 | n |
| CSAG1040-820M について | 82.00 | 254.00 | 3.00 | 2.20 | -55~155 | 11.50 | 10.00 | 3.80 | SMD | Y | 合金粉 | n |
【サンプル申請 】
適用
◾ DC-DCコンバータ
◾ サーバー
注意事項
◾ すべてのデータは25℃の周囲温度でテストされています。
◾ インダクタンス測定条件は100kHz、0.5Vです。
◾ 飽和電流：インダクタンスが初期値の30%減少したときのDC電流の実際の値。
◾ 温度上昇電流：温度上昇がΔT50℃(Ta=25℃)のときのDC電流の実際の値。
◾ 特別な注意：回路設計、部品配置、PCBのサイズと厚さ、冷却システムなど。
◾ すべてが製品の温度に影響します。最終的なアプリケーションで製品の温度を確認してください。
保存
◾ 製品の保管条件 : 温度 5～40℃, RH≤70%.
◾ 使用のために取り出す場合、残りの製品はプラスチック袋に密封し、上記の条件に従って保存し、端子（電極）の酸化を避け、はんだ付け状態に影響を与えないようにしてください。
◾ 貯蔵について コダカ 電子部品を出荷日から12ヶ月以上保管することは推奨されません。他の要因に加え、端子が劣化し、はんだ付け性が低下する可能性があります。したがって、すべての製品は出荷日から12ヶ月以内に使用してください。
◾ 高温、高湿度、ほこり、腐食に影響を受けやすい場所など、不適切な保管条件で製品を保管しないでください。
◾ 製品は常に注意して取り扱ってください。
◾ 直接素手で電極に触れないでください。油分がはんだ付けを妨げる可能性があります。
◾ はんだ付けのための最適な条件を常に確保してください。
