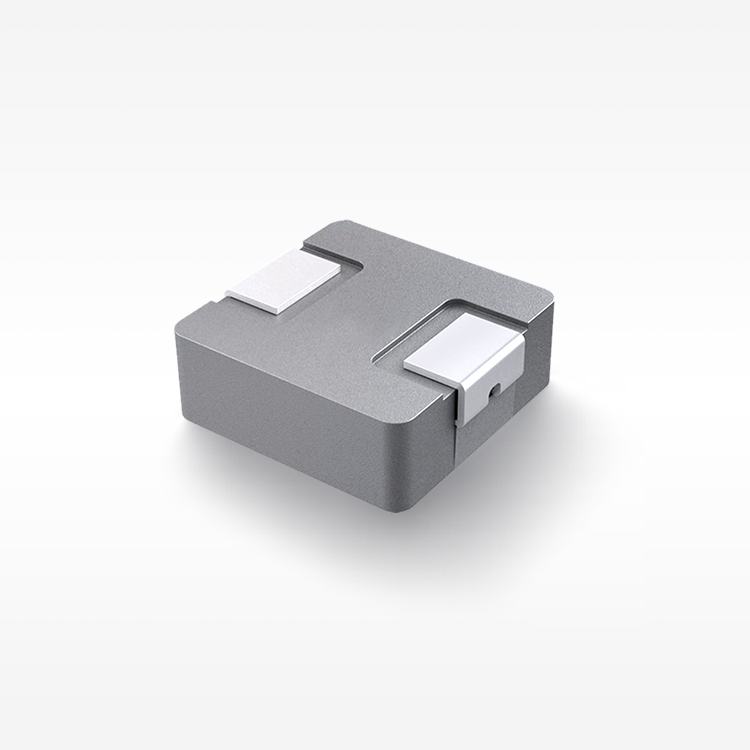

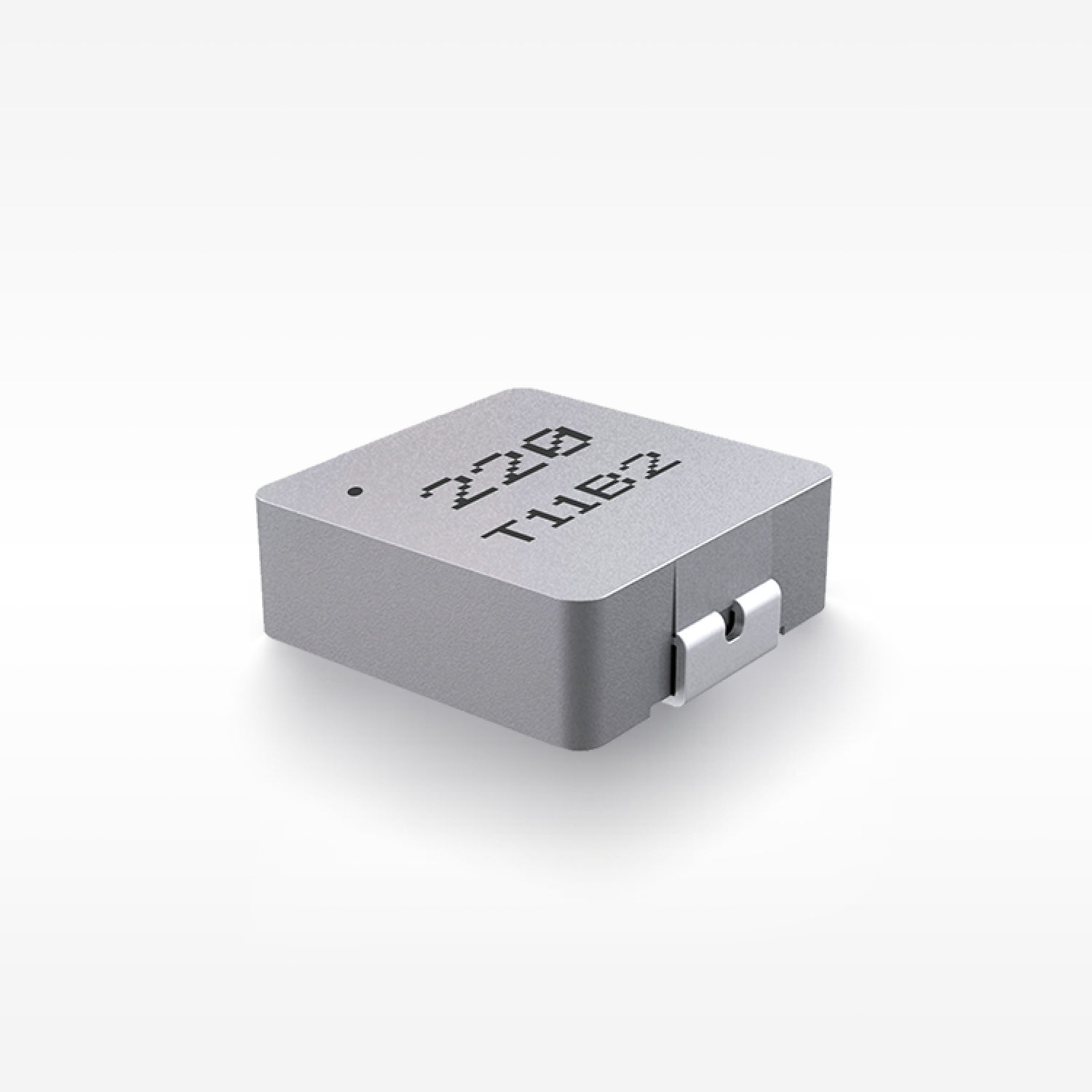

◾ 磁気シールド構造：優れた電磁干渉（EMI）耐性。
◾ 複合構造、超低バズノイズ。
◾ 低損失、高効率、広い適用周波数。
◾ 軽量設計、スペースを節約、高密度SMTに適している。
◾ 低損失合金粉末で成形され、低インピーダンス、小さな寄生容量。
◾ AEC-Q200準拠製品。
◾ 動作温度 : -40℃ ～ +125℃（コイルの温度上昇を含む）。

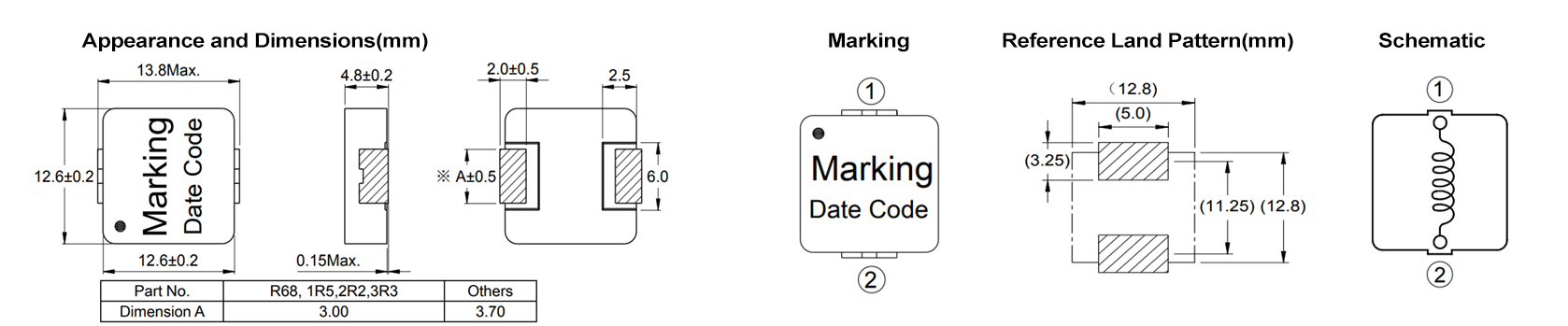

電気的特性
| 部品番号 | インダクタンス (μH) | DCR タイプ (mΩ) | Isat (A) | Irms (A) | 動作温度 (℃) | 長さ (mm) | 幅 (mm) | 高さ (mm) | マウント | シールド | コア材料 | AEC グレード |
| CSAB1250A-R15M | 0.15 | 0.50 | 75.00 | 50.00 | -40~125 | 13.80 | 12.60 | 4.80 | SMD | Y | 合金粉 | 1 |
| CSAB1250A-R22M | 0.22 | 0.60 | 70.00 | 50.00 | -40~125 | 13.80 | 12.60 | 4.80 | SMD | Y | 合金粉 | 1 |
| CSAB1250A-R33M | 0.33 | 0.75 | 60.00 | 41.00 | -40~125 | 13.80 | 12.60 | 4.80 | SMD | Y | 合金粉 | 1 |
| CSAB1250A-R47M | 0.47 | 1.05 | 50.00 | 35.00 | -40~125 | 13.80 | 12.60 | 4.80 | SMD | Y | 合金粉 | 1 |
| CSAB1250A-R68M | 0.68 | 1.60 | 40.00 | 28.50 | -40~125 | 13.80 | 12.60 | 4.80 | SMD | Y | 合金粉 | 1 |
| CSAB1250A-R80M | 0.80 | 1.80 | 40.00 | 26.50 | -40~125 | 13.80 | 12.60 | 4.80 | SMD | Y | 合金粉 | 1 |
| CSAB1250A-1R0M | 1.00 | 1.95 | 37.00 | 25.50 | -40~125 | 13.80 | 12.60 | 4.80 | SMD | Y | 合金粉 | 1 |
| CSAB1250A-1R5M | 1.50 | 2.60 | 33.00 | 22.00 | -40~125 | 13.80 | 12.60 | 4.80 | SMD | Y | 合金粉 | 1 |
| CSAB1250A-2R2M | 2.20 | 4.40 | 32.00 | 17.00 | -40~125 | 13.80 | 12.60 | 4.80 | SMD | Y | 合金粉 | 1 |
| CSAB1250A-3R3M | 3.30 | 5.30 | 22.00 | 15.50 | -40~125 | 13.80 | 12.60 | 4.80 | SMD | Y | 合金粉 | 1 |
| CSAB1250A-4R7M | 4.70 | 9.80 | 18.00 | 11.40 | -40~125 | 13.80 | 12.60 | 4.80 | SMD | Y | 合金粉 | 1 |
| CSAB1250A-5R6M | 5.60 | 12.10 | 17.00 | 10.20 | -40~125 | 13.80 | 12.60 | 4.80 | SMD | Y | 合金粉 | 1 |
| CSAB1250A-6R8M | 6.80 | 16.30 | 15.00 | 8.80 | -40~125 | 13.80 | 12.60 | 4.80 | SMD | Y | 合金粉 | 1 |
| CSAB1250A-8R2M | 8.20 | 19.10 | 13.00 | 8.10 | -40~125 | 13.80 | 12.60 | 4.80 | SMD | Y | 合金粉 | 1 |
| CSAB1250A-100M | 10.00 | 20.50 | 11.00 | 7.80 | -40~125 | 13.80 | 12.60 | 4.80 | SMD | Y | 合金粉 | 1 |
| CSAB1250A-150M | 15.00 | 32.50 | 9.00 | 6.20 | -40~125 | 13.80 | 12.60 | 4.80 | SMD | Y | 合金粉 | 1 |
| CSAB1250A-220M | 22.00 | 42.00 | 6.50 | 5.50 | -40~125 | 13.80 | 12.60 | 4.80 | SMD | Y | 合金粉 | 1 |
| CSAB1250A-330M | 33.00 | 62.10 | 6.00 | 4.50 | -40~125 | 13.80 | 12.60 | 4.80 | SMD | Y | 合金粉 | 1 |
| CSAB1250A-470M | 47.00 | 96.80 | 5.00 | 3.60 | -40~125 | 13.80 | 12.60 | 4.80 | SMD | Y | 合金粉 | 1 |
【サンプル申請 】
適用
◾ サーバー
◾ DCDC コンバータ
注意事項
◾ すべてのデータは25℃の周囲温度でテストされています。
◾ インダクタンス測定条件は100kHz、0.5Vです。
◾ 飽和電流：インダクタンスが初期値の30%減少したときのDC電流の実際の値。
◾ 温度上昇電流：温度上昇がΔT50℃(Ta=25℃)のときのDC電流の実際の値。
◾ 特別な注意：回路設計、部品配置、PCBのサイズと厚さ、冷却システムなど。
◾ すべてが製品の温度に影響します。最終的なアプリケーションで製品の温度を確認してください。
保存
◾ 製品の保管条件 : 温度 5～40℃, RH≤70%.
◾ 使用のために取り出す場合、残りの製品はプラスチック袋に密封し、上記の条件に従って保存し、端子（電極）の酸化を避け、はんだ付け状態に影響を与えないようにしてください。
◾ 貯蔵について コダカ 電子部品を出荷日から12ヶ月以上保管することは推奨されません。他の要因に加え、端子が劣化し、はんだ付け性が低下する可能性があります。したがって、すべての製品は出荷日から12ヶ月以内に使用してください。
◾ 高温、高湿度、ほこり、腐食に影響を受けやすい場所など、不適切な保管条件で製品を保管しないでください。
◾ 製品は常に注意して取り扱ってください。
◾ 直接素手で電極に触れないでください。油分がはんだ付けを妨げる可能性があります。
◾ はんだ付けのための最適な条件を常に確保してください。
