◾ 組み立て設計、頑丈な構造。
◾高インダクタンス、高電流、低磁気損失、低 ESR、小さな寄生容量。
◾フラットワイヤ巻線により、低い直流抵抗を実現します。
◾温度上昇電流および飽和電流は環境による影響が少なくなります。
◾動作温度範囲：-40℃ ～ +125℃（コイルの温度上昇を含む）。

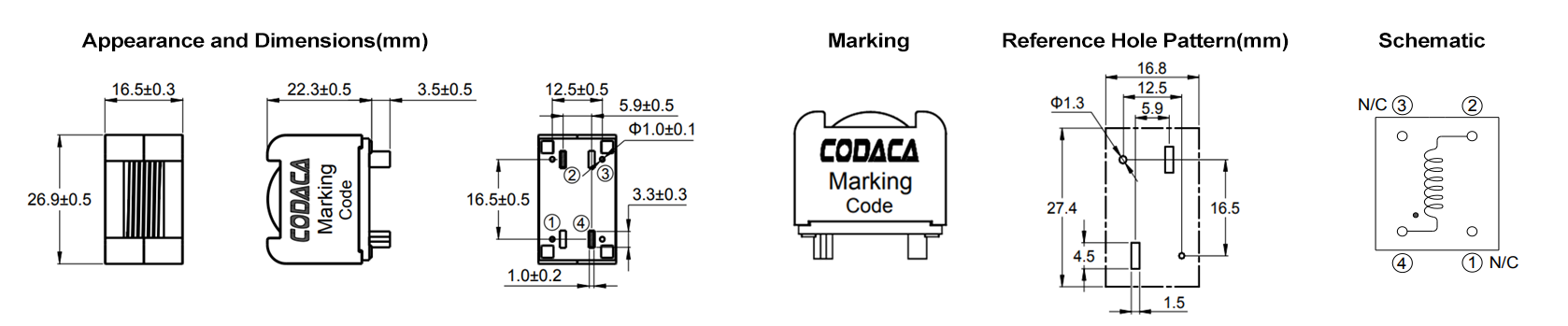

電動特性
| 部分番号 | 誘導力 (μh) | dcr typ (mΩ) | ポイント (a) | ラング (a) | 作業 (°C) | 縦 (mm) | 幅 (mm) | 高度 (mm) | 設置 | シールド | 核材料 | aecグレード |
| cpg2717-3r3m | 3.3 | 1.8 | 85 | 33.7 | -40~125 | 26.9 | 16.5 | 22.3 | 浸し | ユー | フェライト | 1 |
| cpg2717-4r7m | 4.7 | 1.8 | 59 | 33.7 | -40~125 | 26.9 | 16.5 | 22.3 | 浸し | ユー | フェライト | 1 |
| cpg2717-6r8m | 6.8 | 1.8 | 41 | 33.7 | -40~125 | 26.9 | 16.5 | 22.3 | 浸し | ユー | フェライト | 1 |
| cpg2717-100m | 10 | 1.8 | 28 | 33.7 | -40~125 | 26.9 | 16.5 | 22.3 | 浸し | ユー | フェライト | 1 |
| cpg2717-150m | 15 | 1.8 | 18 | 33.7 | -40~125 | 26.9 | 16.5 | 22.3 | 浸し | ユー | フェライト | 1 |
| cpg2717-220m | 22 | 1.8 | 12 | 33.7 | -40~125 | 26.9 | 16.5 | 22.3 | 浸し | ユー | フェライト | 1 |
| cpg2717-330m | 33 | 1.8 | 7 | 33.7 | -40~125 | 26.9 | 16.5 | 22.3 | 浸し | ユー | フェライト | 1 |
申請
◾ DCDCコンバータ
◾ 高電流電源
◾ バッテリー駆動デバイス
◾ プロフェッショナル向けアンプ
備考
すべてのデータは 25°Cの環境温度に基づいて試験されます.
感電量測定条件 100khz 0.5v
飽和電流:直流の実際の値,インダクタンスが初期値の30%を下回る場合.
温度上昇電流:温度上昇がΔt50°C (ta=25°C) になったときの直流の実際の値.
特別に思い出してください:回路設計,部品配置,PCBのサイズと厚さ,冷却システムなど
製品温度に影響します. 製品温度を最終アプリケーションで確認してください.
保存する
梱包状態の製品:温度5°C~40°C,Rh≤70%.
廃棄物から取り出して使用する場合,残った製品はプラスチック袋に封印され,上記条件に従って保存され,溶接状態に影響を与える端末 (電極) の酸化を避ける必要があります.
コダカ電子製品の保管期間は12ヶ月以上は推奨されません.他の影響では,端末が劣化して溶接性が悪くなる可能性があります.したがって,すべての製品は出荷日から12ヶ月以内に使用する必要があります.
高温,高湿度,塵,腐食に敏感な場所など,不適切な保管条件で製品を保管しないでください.
製品に対して常に注意を払う.
溶接を阻害する油分泌物があるため,赤手で電極を直接触らないでください.
溶接の最適条件を常に確保する.
データシートダウンロード:
pdfファイル
