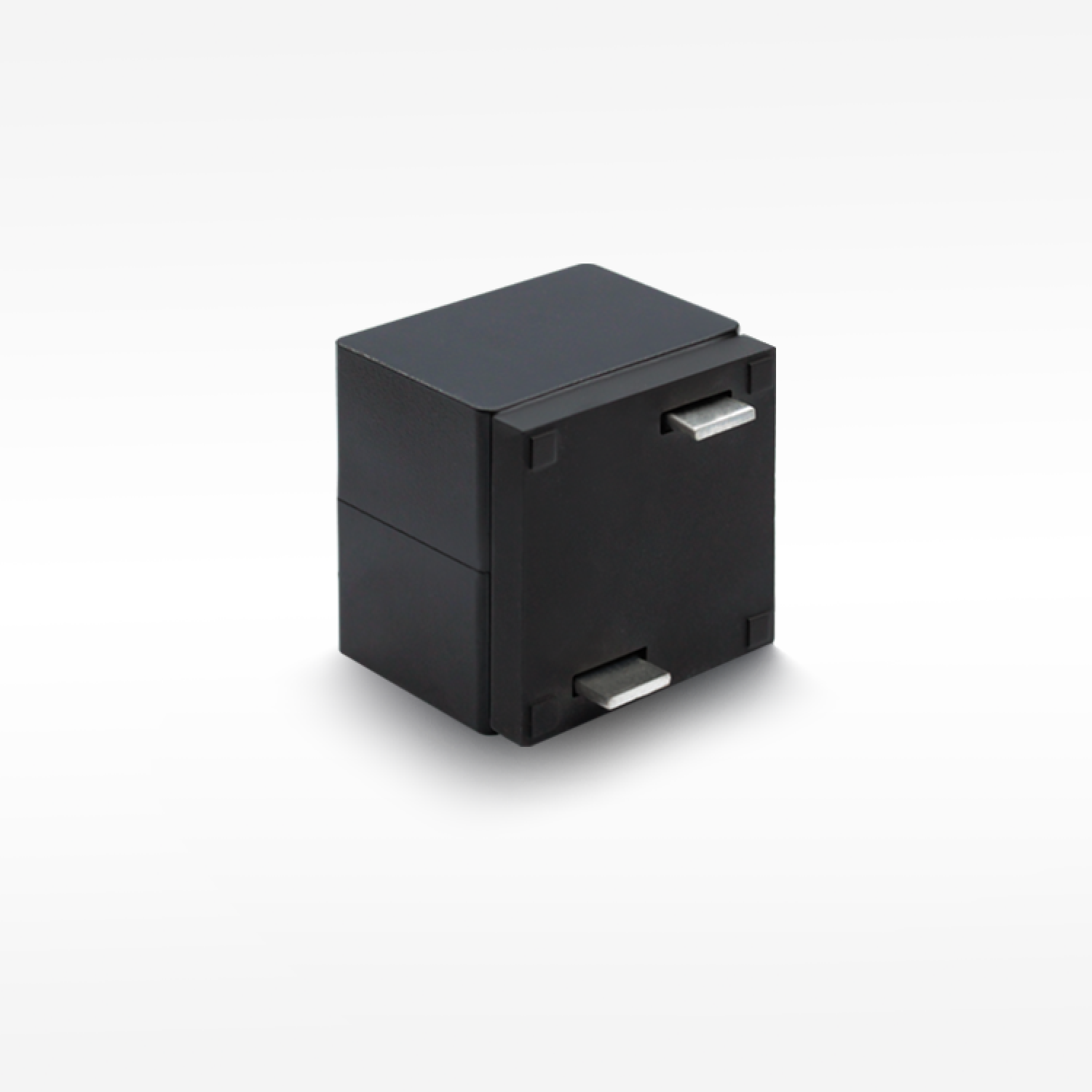

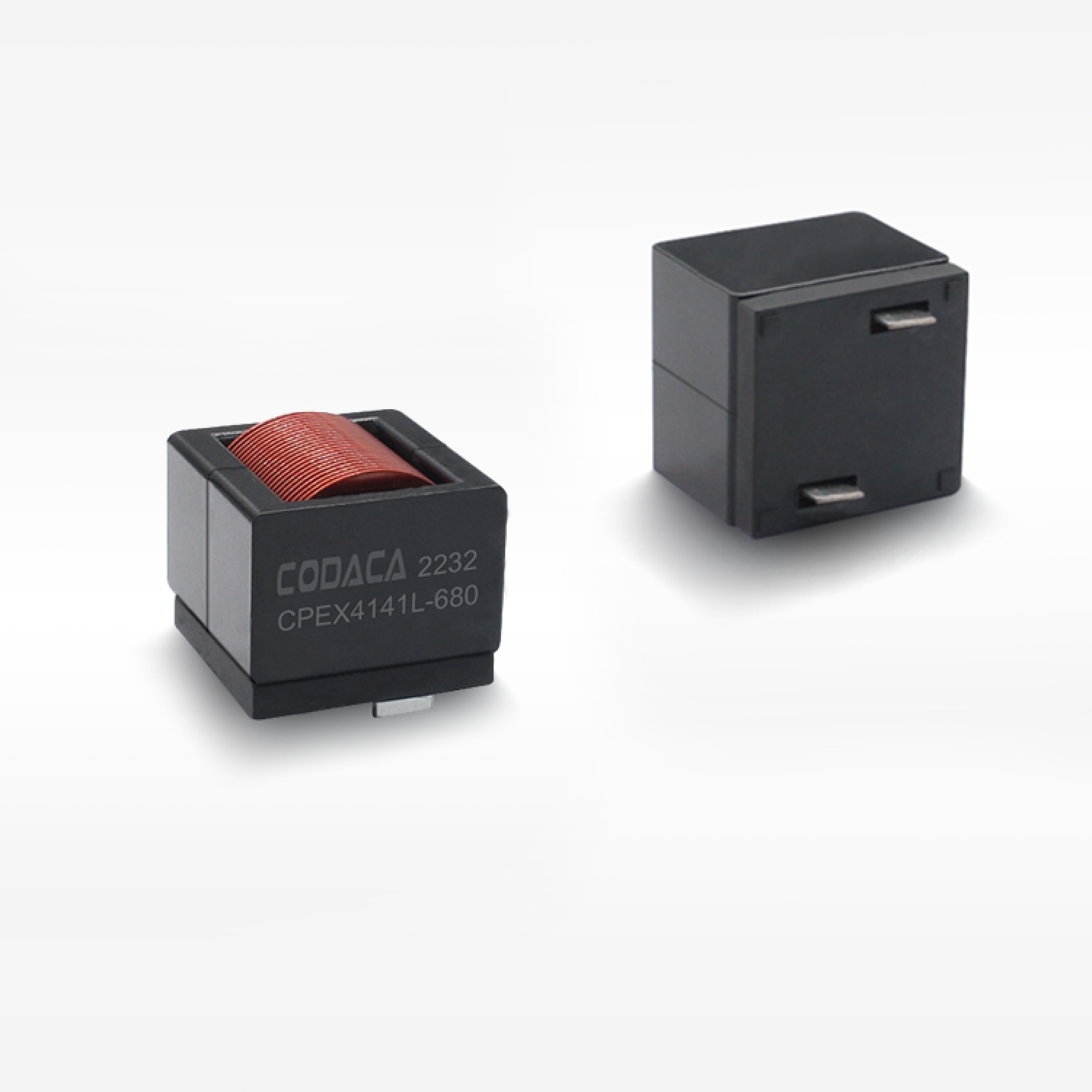

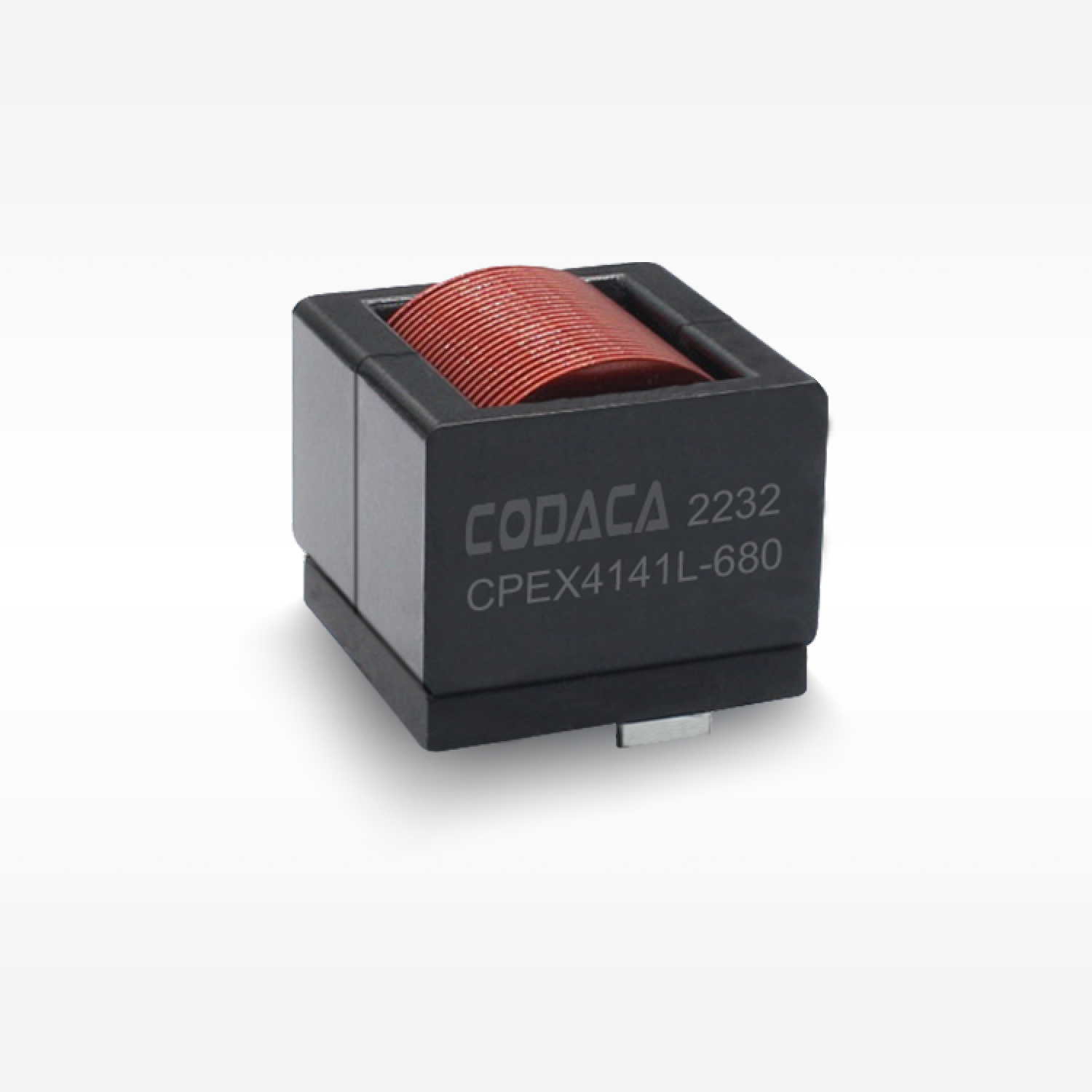

DCバイアス特性が優れているため,瞬間のピーク電流に対応できます.
角線を平らな回転で回転させ,低DCRの導入
感電性や直流偏差特性には温度の影響が少ない.
磁気シールド構造と高いEMI抵抗能力
コンパクトな設計によりPCBの設置面積を節約できます
動作温度: -55°C~+150°C (製品自熱を含む)

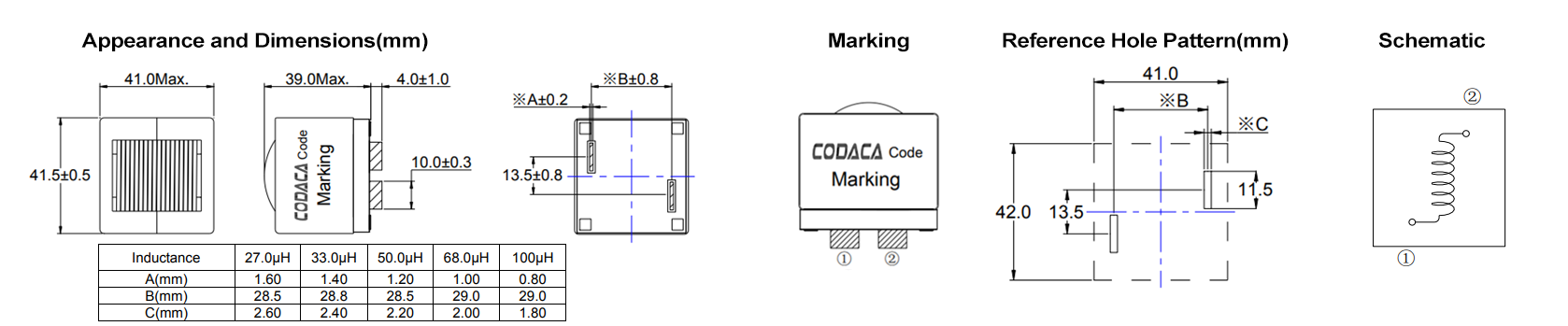

電動特性
| 部分番号 | 誘導力 (μh) | dcr typ (mΩ) | ポイント (a) | ラング (a) | 作業 (°C) | 縦 (mm) | 幅 (mm) | 高度 (mm) | 設置 | シールド | 核材料 | aecグレード |
| CPEX4141L-270MC 試験用 | 27.00 | 1.31 | 60.00 | 70.00 | -55~150 | 41.50 | 41.00 | 39.00 | 浸し | ユー | 複合体 | n について |
| CPEX4141L-330MC 試験用 | 33.00 | 1.56 | 54.00 | 52.00 | -55~150 | 41.50 | 41.00 | 39.00 | 浸し | ユー | 複合体 | n について |
| CPEX4141L-500MC 試験用 | 50.00 | 2.32 | 44.00 | 48.00 | -55~150 | 41.50 | 41.00 | 39.00 | 浸し | ユー | 複合体 | n について |
| CPEX4141L-680MC 試験用 | 68.00 | 3.18 | 37.00 | 43.00 | -55~150 | 41.50 | 41.00 | 39.00 | 浸し | ユー | 複合体 | n について |
| CPEX4141L-101MC 試験用 | 100.00 | 4.85 | 31.00 | 35.00 | -55~150 | 41.50 | 41.00 | 39.00 | 浸し | ユー | 複合体 | n について |
申請
◾ 産業用制御
◾ 新しいエネルギー
◾ DC-DCコンバータ
◾ 高電流スイッチングレギュレータ
備考
すべてのデータは 25°Cの環境温度に基づいて試験されます.
感電量測定条件 100khz 0.5v
飽和電流:直流の実際の値,インダクタンスが初期値の30%を下回る場合.
温度上昇電流:温度上昇がΔt50°C (ta=25°C) になったときの直流の実際の値.
特別に思い出してください:回路設計,部品配置,PCBのサイズと厚さ,冷却システムなど
製品温度に影響します. 製品温度を最終アプリケーションで確認してください.
保存する
梱包状態の製品:温度5°C~40°C,Rh≤70%.
廃棄物から取り出して使用する場合,残った製品はプラスチック袋に封印され,上記条件に従って保存され,溶接状態に影響を与える端末 (電極) の酸化を避ける必要があります.
コダカ電子製品の保管期間は12ヶ月以上は推奨されません.他の影響では,端末が劣化して溶接性が悪くなる可能性があります.したがって,すべての製品は出荷日から12ヶ月以内に使用する必要があります.
高温,高湿度,塵,腐食に敏感な場所など,不適切な保管条件で製品を保管しないでください.
製品に対して常に注意を払う.
溶接を阻害する油分泌物があるため,赤手で電極を直接触らないでください.
溶接の最適条件を常に確保する.
データシートダウンロード:
CPEX4141L.pdf
