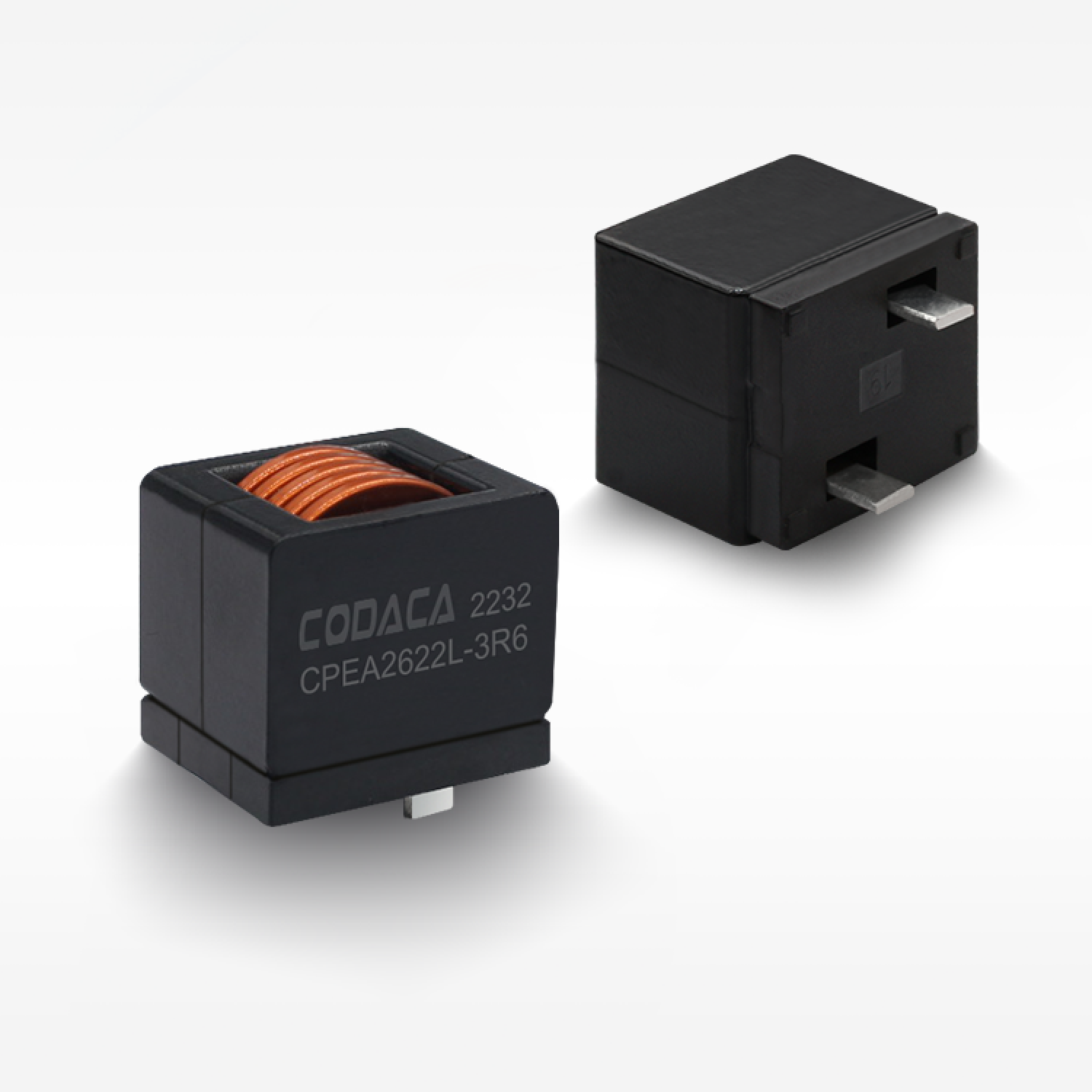

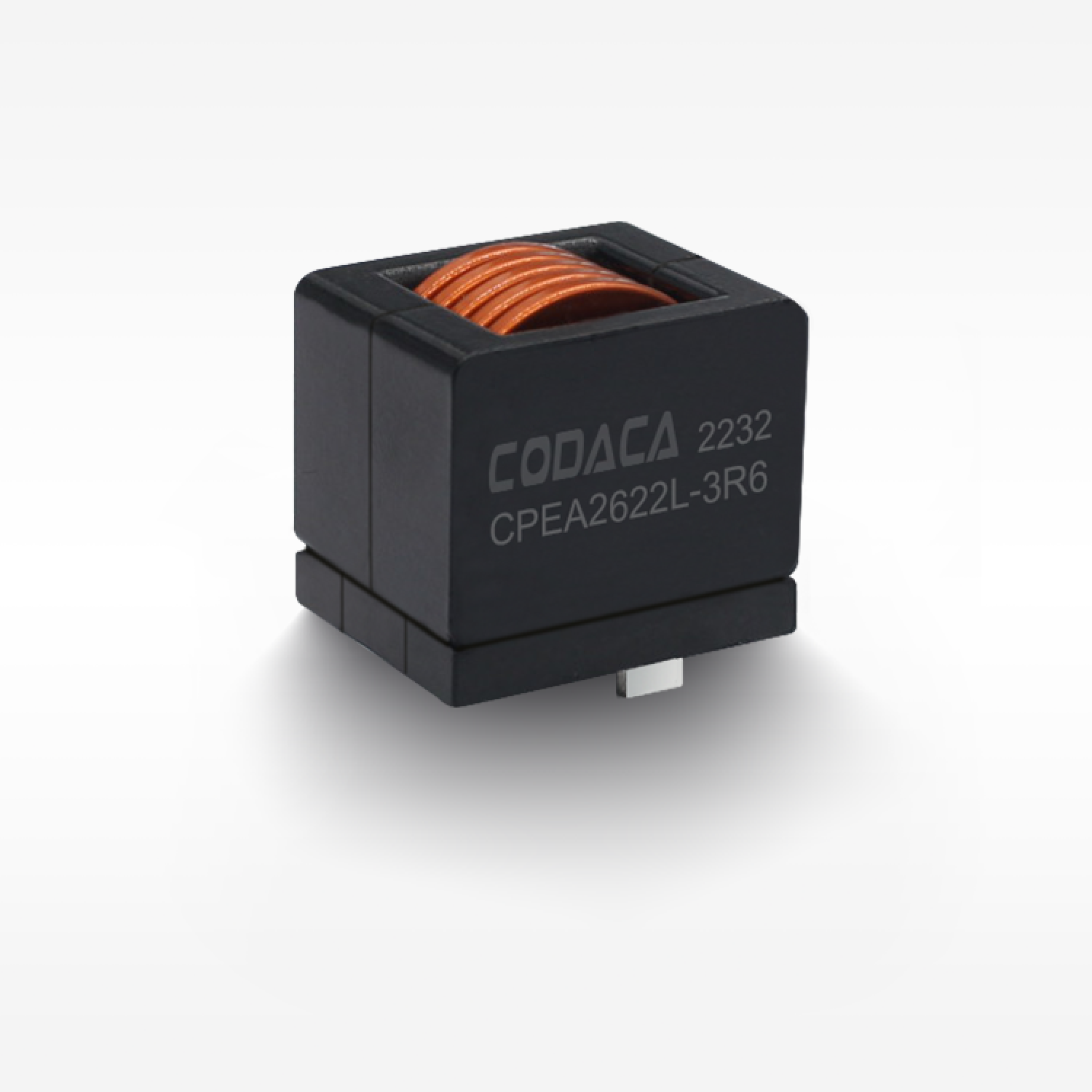

◾ 低損失、小さな磁歪係数により低ノイズを実現。
◾ フラットワイヤー巻き、非常に低いDC抵抗を実現。
◾ 優れた温度安定性、温度の影響を受けにくい。
◾ 磁気シールド構造、電磁干渉に対する優れた耐性。
◾ 高出力DC-DCコンバータアプリケーションに適している。
◾ 動作温度：-55 ℃～+155 ℃（コイルの温度上昇を含む）。

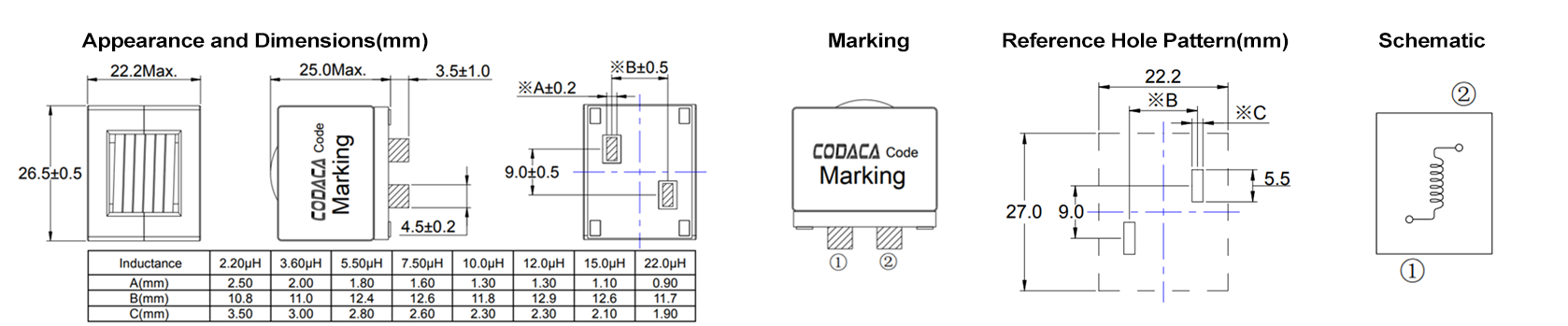

電気的特性
| 部品番号 | インダクタンス (μH) | DCR タイプ (mΩ) | Isat (A) | Irms (A) | 動作温度 (℃) | 長さ (mm) | 幅 (mm) | 高さ (mm) | マウント | シールド | コア材料 | AEC グレード |
| CPEA2622L-2R2MC 試料の種類 | 2.2 | 0.36 | 73.0 | 79.0 | -55~155 | 26.5 | 22.2 | 25 | DIP | Y | 複合 | n |
| CPEA2622L-3R6MC 試料の種類 | 3.6 | 0.53 | 58.0 | 65.0 | -55~155 | 26.5 | 22.2 | 25 | DIP | Y | 複合 | n |
| CPEA2622L-5R5MC 試験用 | 5.5 | 0.70 | 40.0 | 56.0 | -55~155 | 26.5 | 22.2 | 25 | DIP | Y | 複合 | n |
| CPEA2622L-7R5MC 試料の種類 | 7.5 | 0.96 | 34.0 | 48.0 | -55~155 | 26.5 | 22.2 | 25 | DIP | Y | 複合 | n |
| CPEA2622L-100MC 試験用 | 10.0 | 1.34 | 29.0 | 41.0 | -55~155 | 26.5 | 22.2 | 25 | DIP | Y | 複合 | n |
| CPEA2622L-120MC 試験用 | 12.0 | 1.51 | 27.0 | 39.0 | -55~155 | 26.5 | 22.2 | 25 | DIP | Y | 複合 | n |
| CPEA2622L-150MC 試験用 | 15.0 | 1.93 | 24.0 | 34.0 | -55~155 | 26.5 | 22.2 | 25 | DIP | Y | 複合 | n |
| CPEA2622L-220MC 試験用 | 22.0 | 2.90 | 19.0 | 28.0 | -55~155 | 26.5 | 22.2 | 25 | DIP | Y | 複合 | n |
【サンプル申請 】
適用
◾ 産業用制御
◾ 新エネルギー
◾ DC-DCコンバータ
エネルギー貯蔵用のインバーター
注意事項
◾ すべてのデータは25℃の周囲温度でテストされています。
◾ インダクタンス測定条件は100kHz、0.5Vです。
◾ 飽和電流：インダクタンスが初期値の30%減少したときのDC電流の実際の値。
◾ 温度上昇電流：温度上昇がΔT50℃(Ta=25℃)のときのDC電流の実際の値。
◾ 特別な注意：回路設計、部品配置、PCBのサイズと厚さ、冷却システムなど。
◾ すべてが製品の温度に影響します。最終的なアプリケーションで製品の温度を確認してください。
保存
◾ 製品の保管条件 : 温度 5～40℃, RH≤70%.
◾ 使用のために取り出す場合、残りの製品はプラスチック袋に密封し、上記の条件に従って保存し、端子（電極）の酸化を避け、はんだ付け状態に影響を与えないようにしてください。
◾ 貯蔵について コダカ 電子部品を出荷日から12ヶ月以上保管することは推奨されません。他の要因に加え、端子が劣化し、はんだ付け性が低下する可能性があります。したがって、すべての製品は出荷日から12ヶ月以内に使用してください。
◾ 高温、高湿度、ほこり、腐食に影響を受けやすい場所など、不適切な保管条件で製品を保管しないでください。
◾ 製品は常に注意して取り扱ってください。
◾ 直接素手で電極に触れないでください。油分がはんだ付けを妨げる可能性があります。
◾ はんだ付けのための最適な条件を常に確保してください。
データシートダウンロード:
CPEA2622L.pdf
