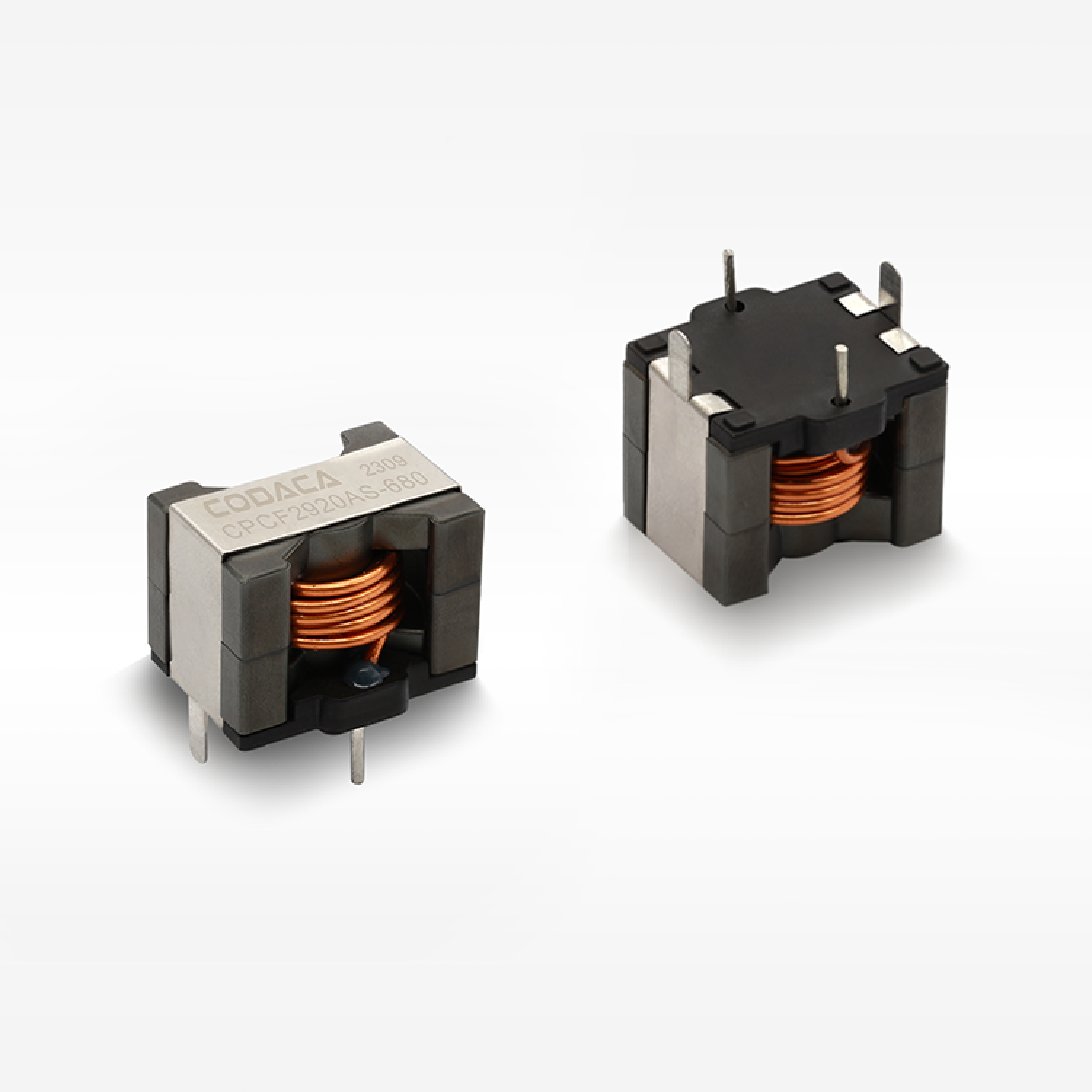

◾ 磁気シールド構造、強力なEMI耐性を持つ金属シールドカバー。
◾ 補助端子は振動耐性を効果的に向上させ、溶接の安定性を強化します。
◾ コンパクトなデザインでPCBの取り付け面積を節約。
◾ 高インダクタンス、高電流。
◾ 幅広い温度範囲と低消費電力材料、低コア損失。
◾ 動作温度 : -40℃ ～ +125℃（コイルの温度上昇を含む）。

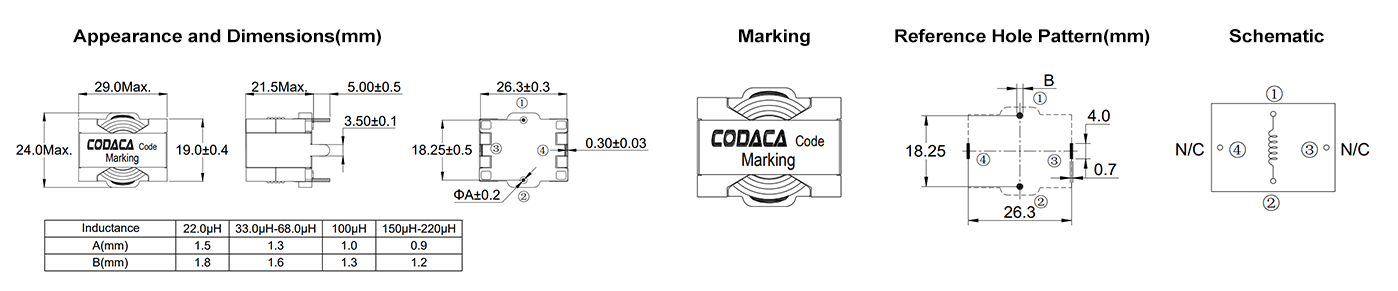

電気的特性
| 部品番号 | インダクタンス (μH) | DCR タイプ (mΩ) | Isat (A) | Irms (A) | 動作温度 (℃) | 長さ (mm) | 幅 (mm) | 高さ (mm) | マウント | シールド | コア材料 | AEC グレード |
| CPCF2920AS-220M | 22.0 | 4.90 | 16.00 | 24.05 | -40~125 | 29.0 | 24.0 | 21.5 | DIP | Y | フェライト | n |
| CPCF2920AS-330M | 33.0 | 6.90 | 12.50 | 20.05 | -40~125 | 29.0 | 24.0 | 21.5 | DIP | Y | フェライト | n |
| CPCF2920AS-470M | 47.0 | 8.80 | 11.00 | 17.50 | -40~125 | 29.0 | 24.0 | 21.5 | DIP | Y | フェライト | n |
| CPCF2920AS-680M | 68.0 | 10.30 | 8.50 | 16.00 | -40~125 | 29.0 | 24.0 | 21.5 | DIP | Y | フェライト | n |
| CPCF2920AS-101M | 100.0 | 22.90 | 9.00 | 10.50 | -40~125 | 29.0 | 24.0 | 21.5 | DIP | Y | フェライト | n |
| CPCF2920AS-151M | 150.0 | 30.60 | 6.70 | 9.00 | -40~125 | 29.0 | 24.0 | 21.5 | DIP | Y | フェライト | n |
| CPCF2920AS-221M | 220.0 | 36.45 | 5.20 | 8.15 | -40~125 | 29.0 | 24.0 | 21.5 | DIP | Y | フェライト | n |
【サンプル申請 】
適用
◾ サーバー
◾ DC-DCコンバータ
◾ 高電流電源
◾ バッテリー駆動デバイス
注意事項
◾ すべてのデータは25℃の周囲温度でテストされています。
◾ インダクタンス測定条件は100kHz、0.5Vです。
◾ 飽和電流：インダクタンスが初期値の30%減少したときのDC電流の実際の値。
◾ 温度上昇電流：温度上昇がΔT50℃(Ta=25℃)のときのDC電流の実際の値。
◾ 特別な注意：回路設計、部品配置、PCBのサイズと厚さ、冷却システムなど。
◾ すべてが製品の温度に影響します。最終的なアプリケーションで製品の温度を確認してください。
保存
◾ 製品の保管条件 : 温度 5～40℃, RH≤70%.
◾ 使用のために取り出す場合、残りの製品はプラスチック袋に密封し、上記の条件に従って保存し、端子（電極）の酸化を避け、はんだ付け状態に影響を与えないようにしてください。
◾ 貯蔵について コダカ 電子部品を出荷日から12ヶ月以上保管することは推奨されません。他の要因に加え、端子が劣化し、はんだ付け性が低下する可能性があります。したがって、すべての製品は出荷日から12ヶ月以内に使用してください。
◾ 高温、高湿度、ほこり、腐食に影響を受けやすい場所など、不適切な保管条件で製品を保管しないでください。
◾ 製品は常に注意して取り扱ってください。
◾ 直接素手で電極に触れないでください。油分がはんだ付けを妨げる可能性があります。
◾ はんだ付けのための最適な条件を常に確保してください。
データシートダウンロード:
CPCF2920AS.pdf
