מבנה מגני-קוש מגן, רעש צרח נמוך מאוד.
מבנה מגניטי מגן: עמידות מצוינת להתפרעות אלקטרומגנטיות (EMI).
◾ גודל קטן, זרם מדורג גבוה, DCR נמוך.
◾ אריזת סרט נושא, מתאימה לתהליך SMT.
בשימוש נרחב בממיר DC-DC, טלפון נייד, PDA, DSC וכו '.
טמפרטורת עבודה: -40°C +125°C ((כולל העלאת טמפרטורת הקליפה).

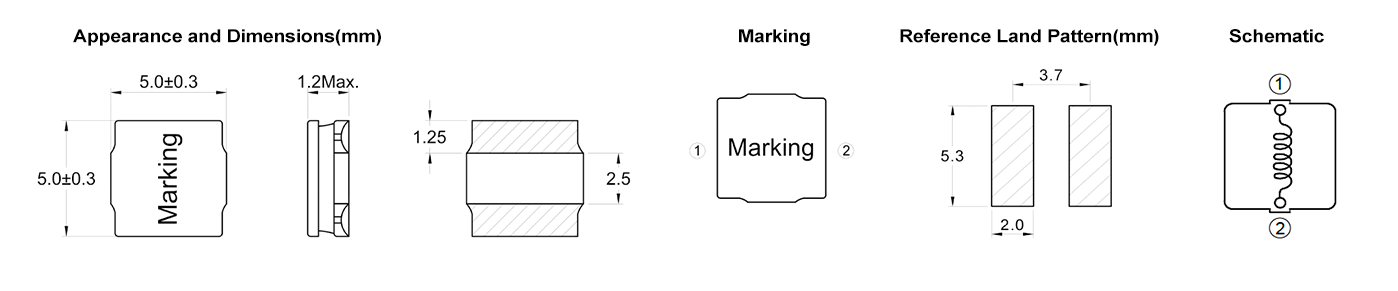

מאפיינים חשמליים
| מספר חלק | אינדוקטיביות (μH) | DCR טיפוסי (mΩ) | Isat (A) | Irms (A) | עבודה (℃) | אורך (מ"מ) | רוחב (מ"מ) | גובה (מ"מ) | הרכבה | מגן | חומר ליבה | דרגת AEC |
| CWPA5012-1R0N | 1.00 | 68 | 4.70 | 2.4 | -40~+125 | 5.00 | 5.00 | 1.20 | SMD | י | פריט | נ |
| CWPA5012-4R7N | 4.70 | 197 | 2.30 | 1.5 | -40~+125 | 5.00 | 5.00 | 1.20 | SMD | י | פריט | נ |
【דוגמה להחלה 】
שימוש
◾ ממירי DC-DC
החלפת בקרות
כוח נייד
הערות
◾ כל הנתונים נבדקו בהתבסס על טמפרטורת סביבה של 25℃.
◾ תנאי מדידת אינדוקטיביות ב-100kHz, 0.5V.
◾ זרם רוויה: הערך האמיתי של זרם DC כאשר האינדוקטיביות יורדת ב-30% מהערך ההתחלתי שלה.
◾ זרם עליית טמפרטורה: הערך האמיתי של זרם DC כאשר עליית הטמפרטורה היא ΔT50℃(Ta=25℃).
◾ תזכורת מיוחדת: עיצוב מעגל, מיקום רכיבים, גודל ועובי PCB, מערכת קירור וכו'.
◾ כל אלה ישפיעו על טמפרטורת המוצר. אנא אשר את טמפרטורת המוצר ביישום הסופי.
שמור
◾ מוצר בתנאי אחסון אריזות: טמפרטורה 5～40℃, RH≤70%.
◾ אם מוציאים לשימוש, המוצרים הנותרים צריכים להיות sealed בשקיות פלסטיק ולהישמר בהתאם לתנאים הנ"ל, כדי למנוע חמצון של טרמינלים (אלקטרודות), המשפיע על מצב ההלחמה.
◾ אחסון של Codaca מוצרים אלקטרוניים לתקופה ארוכה מ-12 חודשים איננה מומלצת, בין השאר עקב כך שהקצוות עלולים לסבול מהתדרדרות, מה שיגרום להארכת חיבור. לכן, כל המוצרים trebuie להשתמש בהם תוך תקופה של 12 חודשים מיום ההובלה.
◾ אל תשמרו מוצרים בתנאי אחסון לא מתאימים, כגון אזורים רגישים לטמפרטורות גבוהות, לחות גבוהה, אבק או קורוזיה.
◾ תמיד יש לטפל במוצרים בזהירות.
◾ אל תיגעו באלקטרודות ישירות עם ידיים חשופות, מכיוון שהפרשות שמן עשויות למנוע הלחמה.
◾ תמיד ודאו תנאים אופטימליים להלחמה.
הורדת גיליון נתונים:
CWPA5012.pdf
