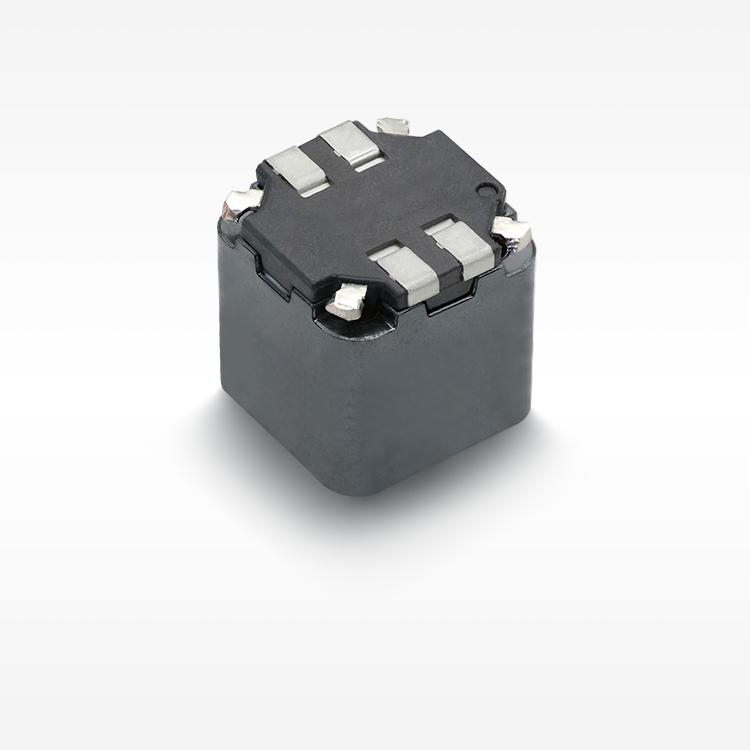

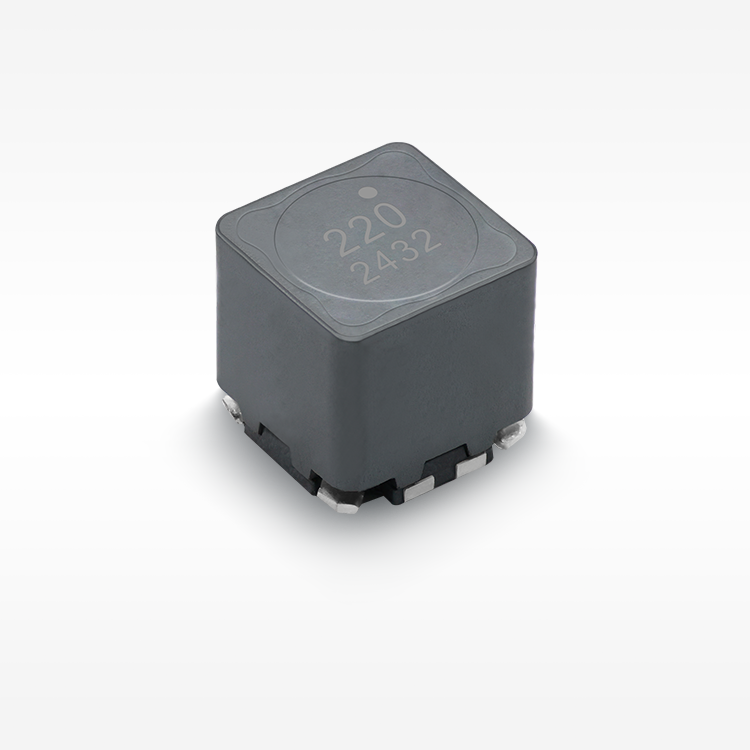

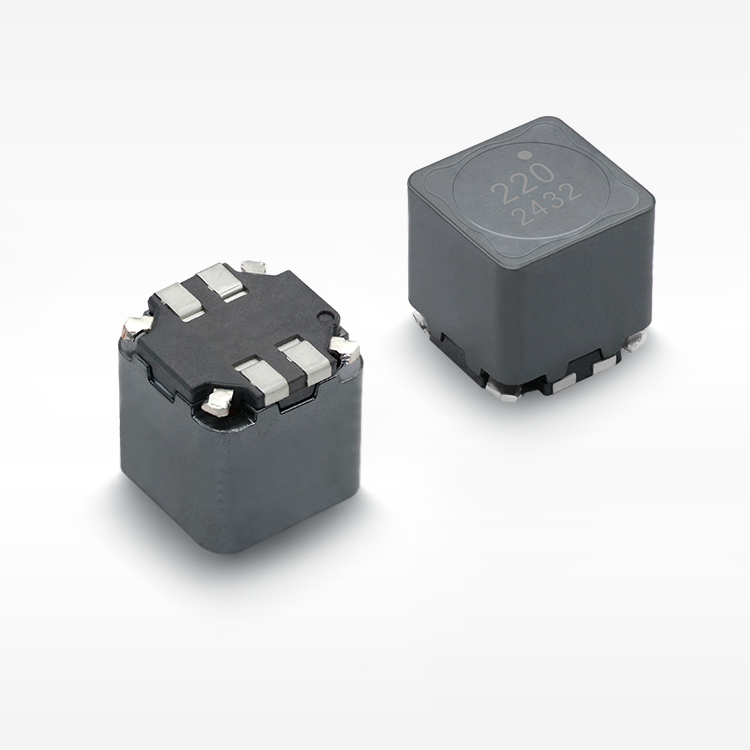

◾ סלילה של חוט שטוח כדי להפחית את אובדן הסליל בתדר גבוה.
◾ מבנה מגן מגנטי, עמידות מצוינת להפרעות אלקטרומגנטיות (EMI).
◾ ניתן להשתמש בסדרה או במקביל, מתאים ל-SEPIC, זטה וטופולוגיות מעגל אחרות.
◾ טמפרטורת פעולה : -55℃~+165℃ (כולל את עליית הטמפרטורה של הסליל).
מאפיינים חשמליים
| מספר חלק | אינדוקטיביות (μH) |
התנגדות שיא (KΩ) |
DCR מקסימלי (mΩ) | זרם מדורג (א) | מתח מדורג (ו) | אורך (מ"מ) | רוחב (מ"מ) | גובה (מ"מ) |
| CSUC1514-R25N:R25N | 0.25 | 0.10@160MHZ | 1.10 | 26.00 | 500 | 15.00 | 15.00 | 14.20 |
| CSUC1514-R60N:R60N | 0.60 | 0.23@62MHZ | 1.60 | 23.20 | 500 | 15.00 | 15.00 | 14.20 |
| CSUC1514-1R1N:1R1N | 1.10 | 0.45@50MHZ | 2.00 | 20.70 | 500 | 15.00 | 15.00 | 14.20 |
| CSUC1514-1R8M:1R8M | 1.80 | 0.70@37MHZ | 2.40 | 18.90 | 500 | 15.00 | 15.00 | 14.20 |
| CSUC1514-2R6M: 2R6M | 2.60 | 1.40@30MHZ | 2.80 | 17.50 | 500 | 15.00 | 15.00 | 14.20 |
| CSUC1514-3R6M:3R6M | 3.60 | 1.89@26MHZ | 3.70 | 15.30 | 500 | 15.00 | 15.00 | 14.20 |
| CSUC1514-5R0M: 5R0M | 5.00 | 2.00@24MHZ | 4.70 | 13.50 | 500 | 15.00 | 15.00 | 14.20 |
| CSUC1514-6R8M:6R8M | 6.80 | 2.80@20MHZ | 5.80 | 12.20 | 500 | 15.00 | 15.00 | 14.20 |
| CSUC1514-8R5M:8R5M | 8.50 | 3.50@19MHZ | 7.10 | 11.00 | 500 | 15.00 | 15.00 | 14.20 |
| CSUC1514-100M:100M | 10.00 | 4.50@16MHZ | 8.60 | 10.00 | 500 | 15.00 | 15.00 | 14.20 |
| CSUC1514-120M:120M | 12.00 | 5.00@15MHZ | 10.40 | 9.10 | 500 | 15.00 | 15.00 | 14.20 |
| CSUC1514-130M:130M | 13.00 | 6.00@14MHZ | 12.10 | 8.40 | 500 | 15.00 | 15.00 | 14.20 |
| CSUC1514-150M:150M | 15.00 | 6.70@12MHZ | 14.00 | 7.80 | 500 | 15.00 | 15.00 | 14.20 |
| CSUC1514-180M:180M | 18.00 | 8.00@11MHZ | 16.20 | 7.30 | 500 | 15.00 | 15.00 | 14.20 |
| CSUC1514-220M:220M | 22.00 | [email protected] | 19.20 | 6.70 | 500 | 15.00 | 15.00 | 14.20 |
| CSUC1514-250M:250M | 25.00 | 12.0@10MHZ | 21.70 | 6.30 | 500 | 15.00 | 15.00 | 14.20 |
| CSUC1514-270M: 270M | 27.00 | [email protected] | 23.20 | 6.10 | 500 | 15.00 | 15.00 | 14.20 |
| CSUC1514-360M:360M | 36.00 | [email protected] | 30.30 | 5.30 | 500 | 15.00 | 15.00 | 14.20 |
| CSUC1514-620M:620M | 62.00 | [email protected] | 49.50 | 4.15 | 500 | 15.00 | 15.00 | 14.20 |
【דוגמה להחלה 】
שימוש
◾ עבור טופולוגיות SEPIC ו-CUK
החלפת רגולטורים
הערות
◾ כל הנתונים נבדקו בהתבסס על טמפרטורת סביבה של 25℃.
◾ תנאי מדידת אינדוקטיביות ב-100kHz, 0.5V.
◾ זרם רוויה: הערך האמיתי של זרם DC כאשר האינדוקטיביות יורדת ב-30% מהערך ההתחלתי שלה.
◾ זרם עליית טמפרטורה: הערך האמיתי של זרם DC כאשר עליית הטמפרטורה היא ΔT50℃(Ta=25℃).
◾ תזכורת מיוחדת: עיצוב מעגל, מיקום רכיבים, גודל ועובי PCB, מערכת קירור וכו'.
◾ כל אלה ישפיעו על טמפרטורת המוצר. אנא אשר את טמפרטורת המוצר ביישום הסופי.
שמור
◾ מוצר בתנאי אחסון אריזות: טמפרטורה 5～40℃, RH≤70%.
◾ אם מוציאים לשימוש, המוצרים הנותרים צריכים להיות sealed בשקיות פלסטיק ולהישמר בהתאם לתנאים הנ"ל, כדי למנוע חמצון של טרמינלים (אלקטרודות), המשפיע על מצב ההלחמה.
◾ אחסון של Codaca מוצרים אלקטרוניים לתקופה ארוכה מ-12 חודשים איננה מומלצת, בין השאר עקב כך שהקצוות עלולים לסבול מהתדרדרות, מה שיגרום להארכת חיבור. לכן, כל המוצרים trebuie להשתמש בהם תוך תקופה של 12 חודשים מיום ההובלה.
◾ אל תשמרו מוצרים בתנאי אחסון לא מתאימים, כגון אזורים רגישים לטמפרטורות גבוהות, לחות גבוהה, אבק או קורוזיה.
◾ תמיד יש לטפל במוצרים בזהירות.
◾ אל תיגעו באלקטרודות ישירות עם ידיים חשופות, מכיוון שהפרשות שמן עשויות למנוע הלחמה.
◾ תמיד ודאו תנאים אופטימליים להלחמה.
הורדת גיליון נתונים:
CSUC1514.pdf
