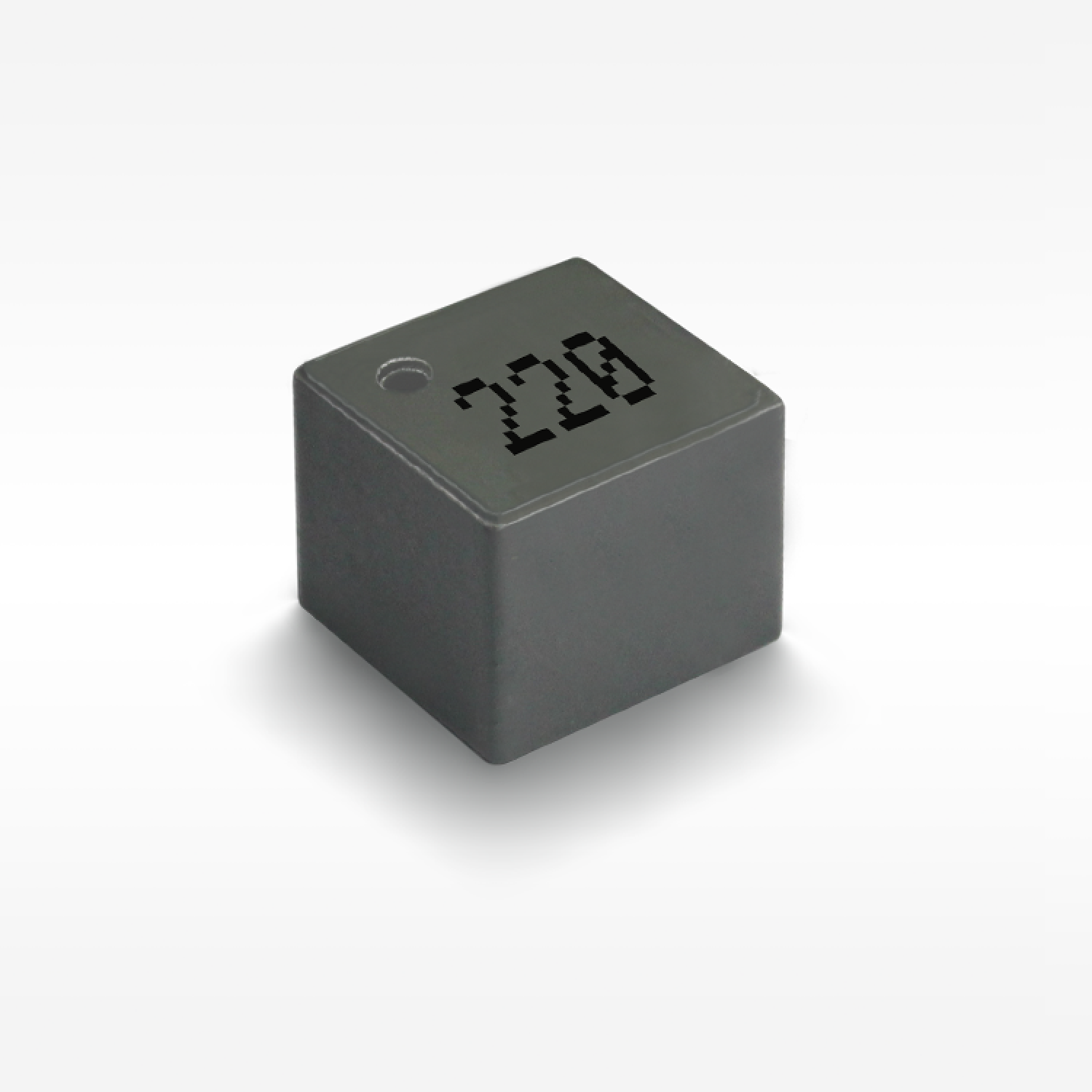

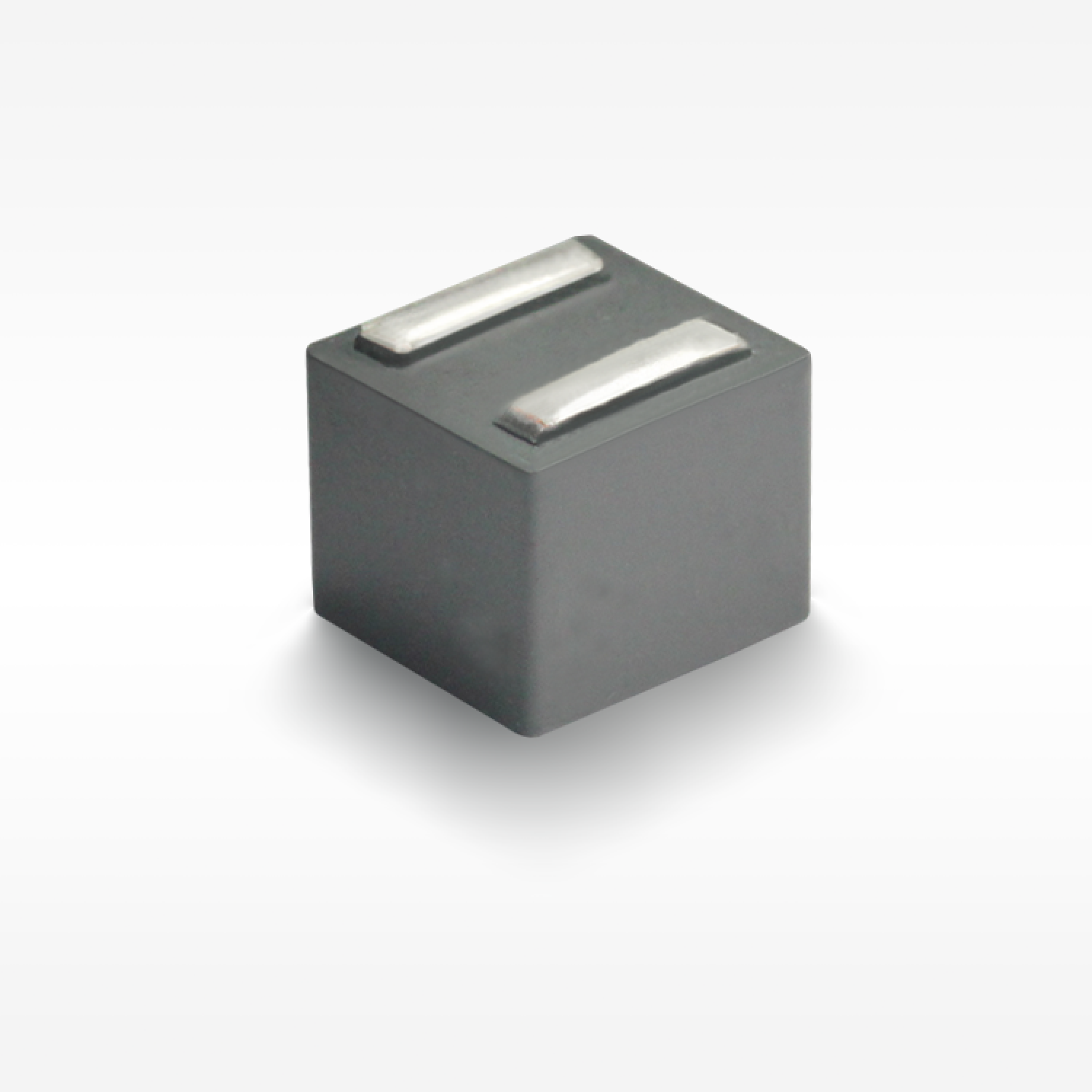

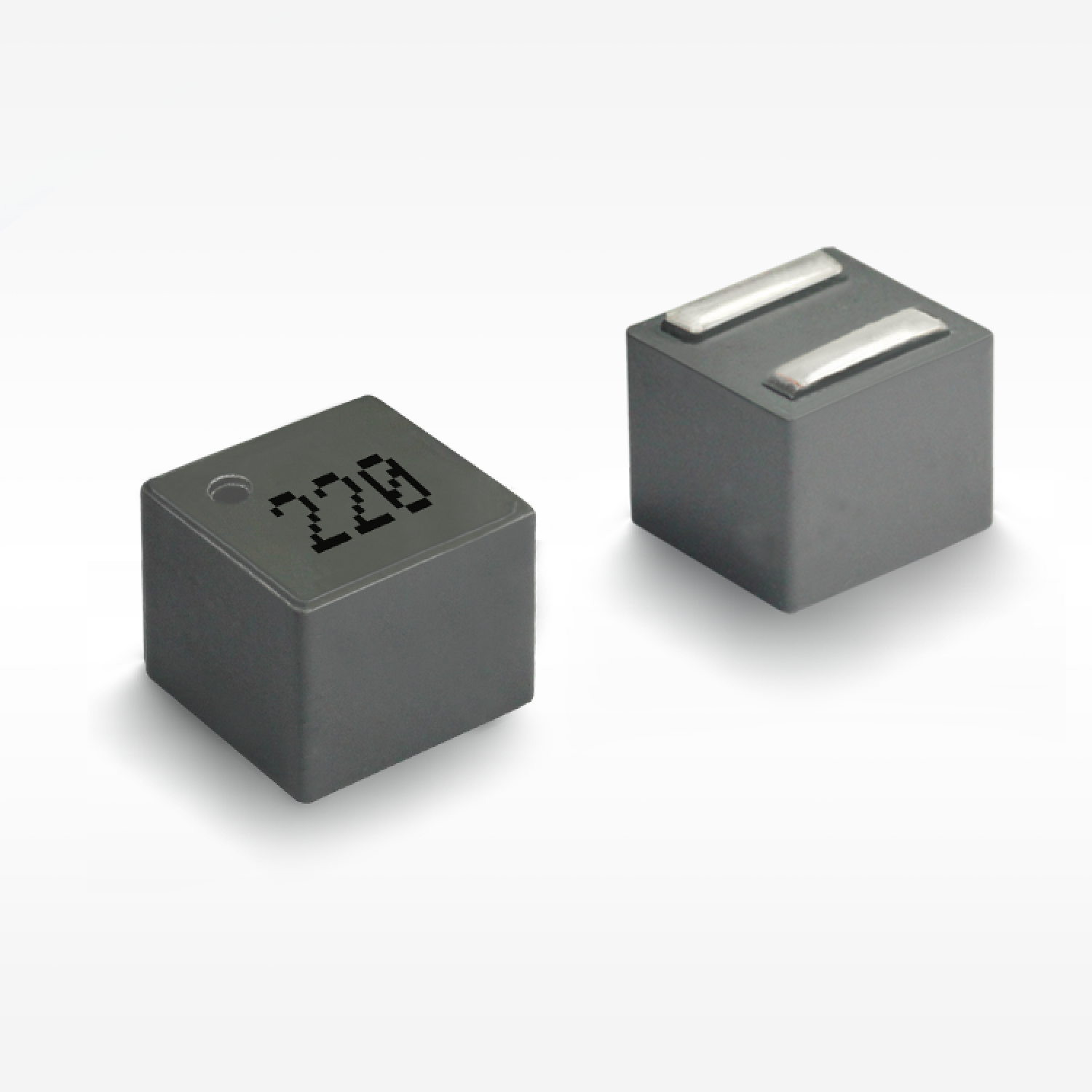

מבנה מגנטי מגן, עמידות מצוינת להתפרעות אלקטרומגנטיות (EMI).
◾ מבנה מורכב, רעש בוז נמוך במיוחד.
◾ אובדן נמוך, יעילות גבוהה, תדירות יישום רחבה.
◾ עיצוב קל משקל, חיסכון במקום, מתאים ל-SMT בצפיפות גבוהה.
◾ מעוצב על ידי אבקת סגסוגת עם אובדן נמוך, אימפדנס נמוך, קיבול פרזיטי קטן.
◾ טמפרטורת פעולה: -40℃ ～ +125℃ (כולל עליית טמפרטורה של הכבל).
מאפיינים חשמליים
| מספר חלק | אינדוקטיביות (μH) | DCR טיפוסי (mΩ) | Isat (A) | Irms (A) | עבודה (℃) | אורך (מ"מ) | רוחב (מ"מ) | גובה (מ"מ) | הרכבה | מגן | חומר ליבה | דרגת AEC |
| CSEB0660-2R2M | 2.20 | 5.95 | 16.00 | 16.00 | -40~125 | 6.65 | 6.45 | 5.80 | SMD | י | אבקת סגסוגת | נ |
| CSEB0660-3R3M | 3.30 | 10.40 | 12.00 | 12.00 | -40~125 | 6.65 | 6.45 | 5.80 | SMD | י | אבקת סגסוגת | נ |
| CSEB0660-4R7M | 4.70 | 13.00 | 10.50 | 11.00 | -40~125 | 6.65 | 6.45 | 5.80 | SMD | י | אבקת סגסוגת | נ |
| CSEB0660-5R6M | 5.60 | 15.00 | 10.00 | 10.00 | -40~125 | 6.65 | 6.45 | 5.80 | SMD | י | אבקת סגסוגת | נ |
| CSEB0660-6R8M | 6.80 | 17.60 | 9.20 | 9.00 | -40~125 | 6.65 | 6.45 | 5.80 | SMD | י | אבקת סגסוגת | נ |
| CSEB0660-8R2M | 8.20 | 25.90 | 8.40 | 8.00 | -40~125 | 6.65 | 6.45 | 5.80 | SMD | י | אבקת סגסוגת | נ |
| CSEB0660-100M | 10.00 | 26.50 | 7.60 | 7.00 | -40~125 | 6.65 | 6.45 | 5.80 | SMD | י | אבקת סגסוגת | נ |
| CSEB0660-150M | 15.00 | 42.00 | 6.00 | 5.50 | -40~125 | 6.65 | 6.45 | 5.80 | SMD | י | אבקת סגסוגת | נ |
【דוגמה להחלה 】
שימוש
◾ ממירי DC-DC
◾ מכשירי כוח סוללה
הערות
◾ כל הנתונים נבדקו בהתבסס על טמפרטורת סביבה של 25℃.
◾ תנאי מדידת אינדוקטיביות ב-100kHz, 0.5V.
◾ זרם רוויה: הערך האמיתי של זרם DC כאשר האינדוקטיביות יורדת ב-30% מהערך ההתחלתי שלה.
◾ זרם עליית טמפרטורה: הערך האמיתי של זרם DC כאשר עליית הטמפרטורה היא ΔT50℃(Ta=25℃).
◾ תזכורת מיוחדת: עיצוב מעגל, מיקום רכיבים, גודל ועובי PCB, מערכת קירור וכו'.
◾ כל אלה ישפיעו על טמפרטורת המוצר. אנא אשר את טמפרטורת המוצר ביישום הסופי.
שמור
◾ מוצר בתנאי אחסון אריזות: טמפרטורה 5～40℃, RH≤70%.
◾ אם מוציאים לשימוש, המוצרים הנותרים צריכים להיות sealed בשקיות פלסטיק ולהישמר בהתאם לתנאים הנ"ל, כדי למנוע חמצון של טרמינלים (אלקטרודות), המשפיע על מצב ההלחמה.
◾ אחסון של Codaca מוצרים אלקטרוניים לתקופה ארוכה מ-12 חודשים איננה מומלצת, בין השאר עקב כך שהקצוות עלולים לסבול מהתדרדרות, מה שיגרום להארכת חיבור. לכן, כל המוצרים trebuie להשתמש בהם תוך תקופה של 12 חודשים מיום ההובלה.
◾ אל תשמרו מוצרים בתנאי אחסון לא מתאימים, כגון אזורים רגישים לטמפרטורות גבוהות, לחות גבוהה, אבק או קורוזיה.
◾ תמיד יש לטפל במוצרים בזהירות.
◾ אל תיגעו באלקטרודות ישירות עם ידיים חשופות, מכיוון שהפרשות שמן עשויות למנוע הלחמה.
◾ תמיד ודאו תנאים אופטימליים להלחמה.
הורדת גיליון נתונים:
CSEB0660.pdf
