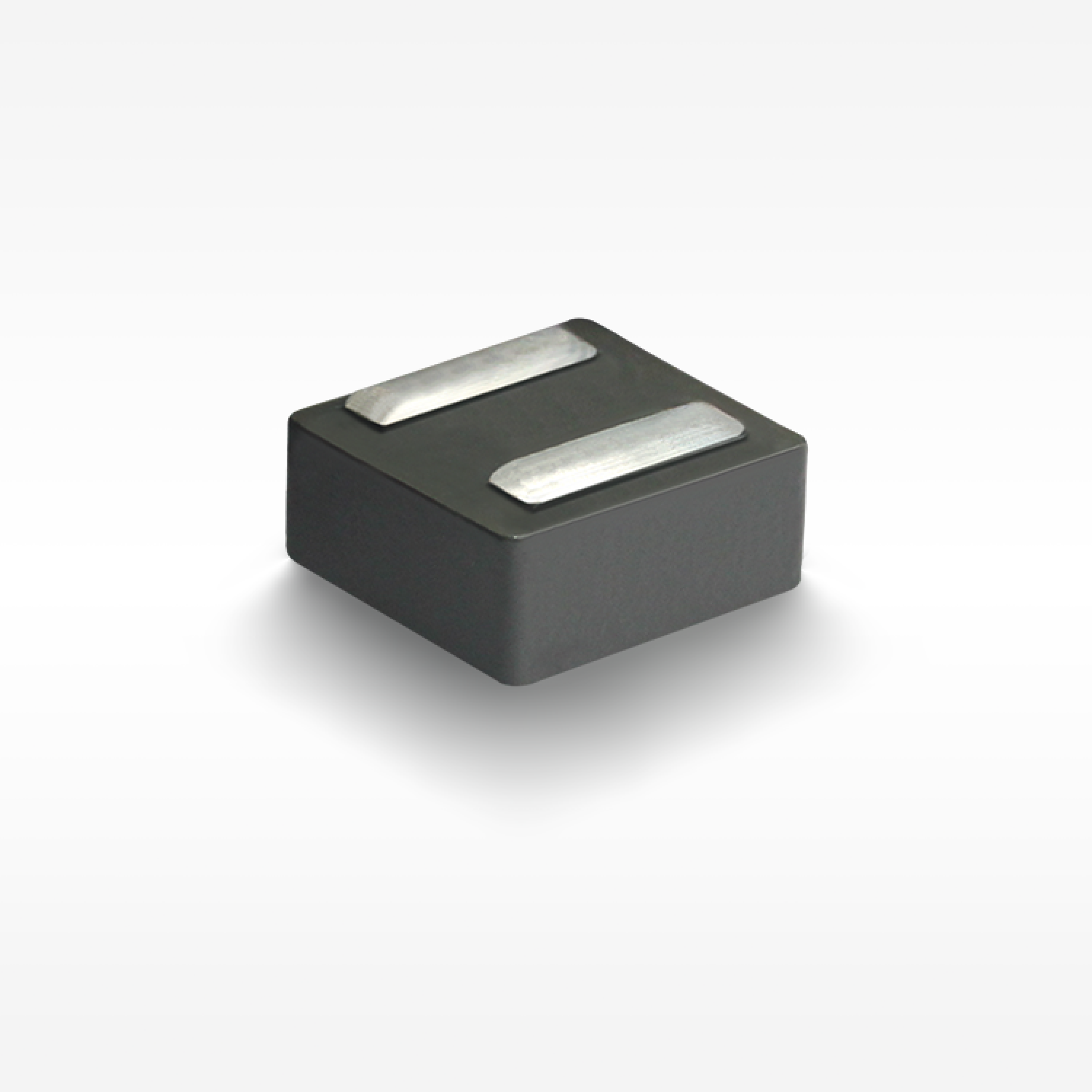

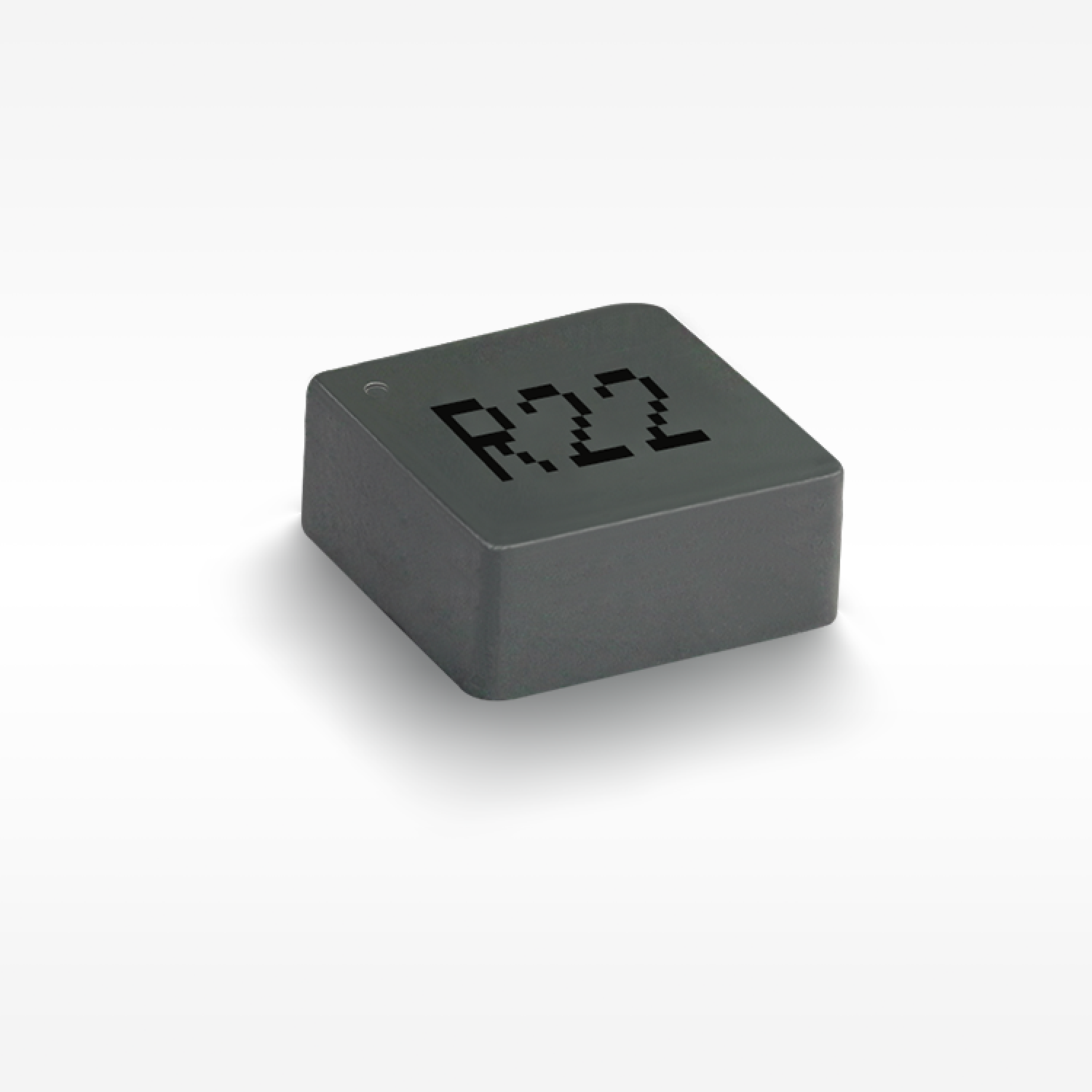

◾ מבנה מגן מגנטי: עמידות מצוינת להפרעות אלקטרומגנטיות (EMI).
◾ מבנה מורכב, רעש בוז נמוך במיוחד.
◾ אובדן נמוך, יעילות גבוהה, תדירות יישום רחבה.
◾ עיצוב קל משקל, חיסכון במקום, מתאים ל-SMT בצפיפות גבוהה.
◾ מעוצב על ידי אבקת סגסוגת עם אובדן נמוך, אימפדנס נמוך, קיבול פרזיטי קטן.

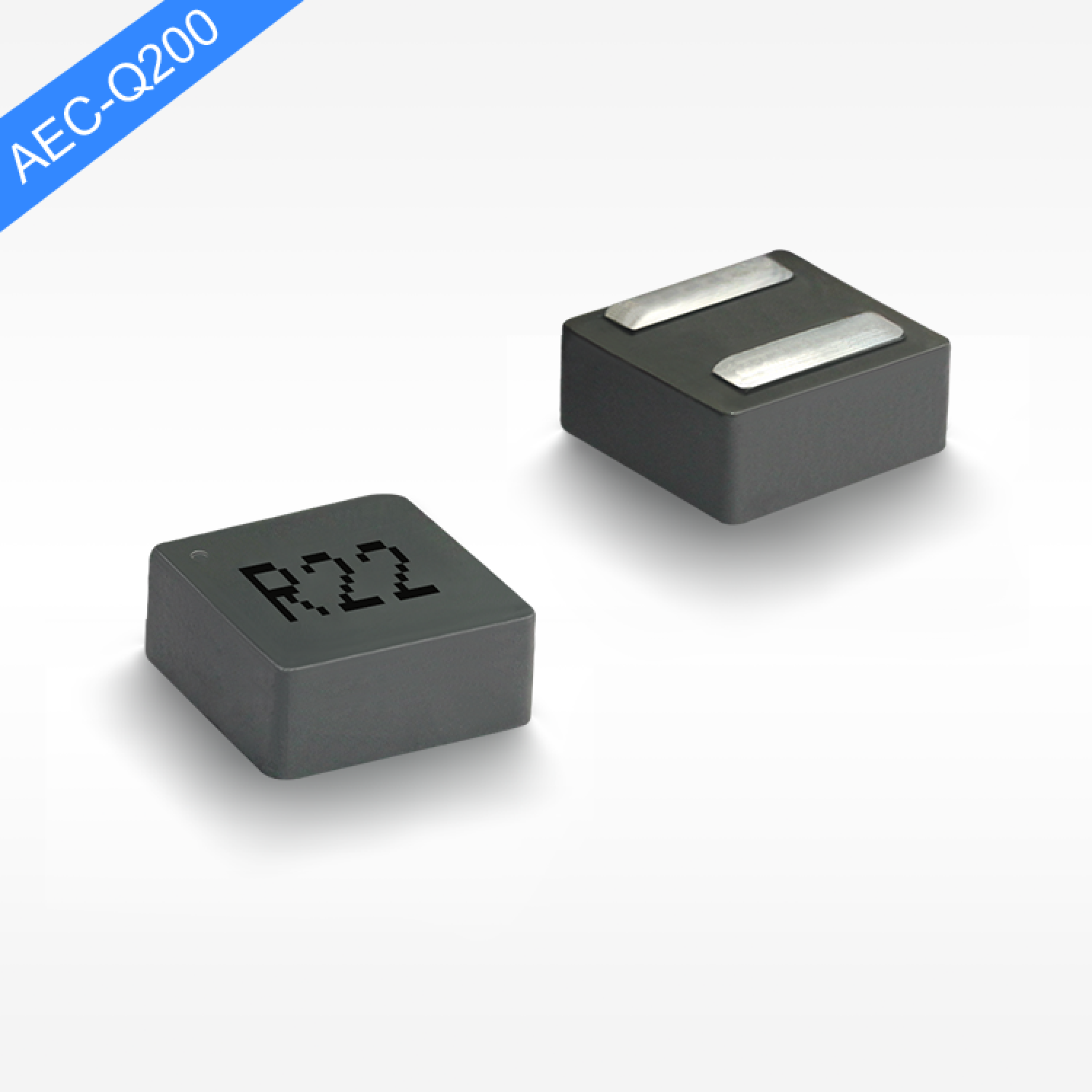

◾ מוצרים תואמים ל-AEC-Q200.
◾ טמפרטורת פעולה: -40℃ ～ +125℃ (כולל עליית טמפרטורה של הכבל).
מאפיינים חשמליים
| מספר חלק | אינדוקטיביות (μH) | DCR טיפוסי (mΩ) | Isat (A) | Irms (A) | עבודה (℃) | אורך (מ"מ) | רוחב (מ"מ) | גובה (מ"מ) | הרכבה | מגן | חומר ליבה | דרגת AEC |
| CSEB0420H-47NM | 0.047 | 1.25 | 50.0 | 38.0 | -40~125 | 4.30 | 4.30 | 2.00 | SMD | י | אבקת סגסוגת | 1 |
| CSEB0420H-R11M | 0.11 | 2.01 | 36.3 | 21.0 | -40~125 | 4.30 | 4.30 | 2.00 | SMD | י | אבקת סגסוגת | 1 |
| CSEB0420H-R22M | 0.22 | 3.30 | 18.8 | 17.0 | -40~125 | 4.30 | 4.30 | 2.00 | SMD | י | אבקת סגסוגת | 1 |
| CSEB0420H-R47M | 0.47 | 5.80 | 12.1 | 13.5 | -40~125 | 4.30 | 4.30 | 2.00 | SMD | י | אבקת סגסוגת | 1 |
| CSEB0420H-R56M | 0.56 | 6.80 | 11.8 | 13.0 | -40~125 | 4.30 | 4.30 | 2.00 | SMD | י | אבקת סגסוגת | 1 |
| CSEB0420H-R68M | 0.68 | 8.50 | 10.5 | 12.0 | -40~125 | 4.30 | 4.30 | 2.00 | SMD | י | אבקת סגסוגת | 1 |
| CSEB0420H-R82M | 0.82 | 9.70 | 9.00 | 11.6 | -40~125 | 4.30 | 4.30 | 2.00 | SMD | י | אבקת סגסוגת | 1 |
| CSEB0420H-1R0M | 1.00 | 11.50 | 8.40 | 10.0 | -40~125 | 4.30 | 4.30 | 2.00 | SMD | י | אבקת סגסוגת | 1 |
| CSEB0420H-1R2M | 1.20 | 13.60 | 8.20 | 9.50 | -40~125 | 4.30 | 4.30 | 2.00 | SMD | י | אבקת סגסוגת | 1 |
| CSEB0420H-1R5M | 1.50 | 16.20 | 6.30 | 9.20 | -40~125 | 4.30 | 4.30 | 2.00 | SMD | י | אבקת סגסוגת | 1 |
| CSEB0420H-2R2M | 2.20 | 21.00 | 5.60 | 7.90 | -40~125 | 4.30 | 4.30 | 2.00 | SMD | י | אבקת סגסוגת | 1 |
【דוגמה להחלה 】
שימוש
◾ מכשירי כוח סוללה
◾ ממירי DC-DC
הערות
◾ כל הנתונים נבדקו בהתבסס על טמפרטורת סביבה של 25℃.
◾ תנאי מדידת אינדוקטיביות ב-100kHz, 0.5V.
◾ זרם רוויה: הערך האמיתי של זרם DC כאשר האינדוקטיביות יורדת ב-30% מהערך ההתחלתי שלה.
◾ זרם עליית טמפרטורה: הערך האמיתי של זרם DC כאשר עליית הטמפרטורה היא ΔT50℃(Ta=25℃).
◾ תזכורת מיוחדת: עיצוב מעגל, מיקום רכיבים, גודל ועובי PCB, מערכת קירור וכו'.
◾ כל אלה ישפיעו על טמפרטורת המוצר. אנא אשר את טמפרטורת המוצר ביישום הסופי.
שמור
◾ מוצר בתנאי אחסון אריזות: טמפרטורה 5～40℃, RH≤70%.
◾ אם מוציאים לשימוש, המוצרים הנותרים צריכים להיות sealed בשקיות פלסטיק ולהישמר בהתאם לתנאים הנ"ל, כדי למנוע חמצון של טרמינלים (אלקטרודות), המשפיע על מצב ההלחמה.
◾ אחסון של Codaca מוצרים אלקטרוניים לתקופה ארוכה מ-12 חודשים איננה מומלצת, בין השאר עקב כך שהקצוות עלולים לסבול מהתדרדרות, מה שיגרום להארכת חיבור. לכן, כל המוצרים trebuie להשתמש בהם תוך תקופה של 12 חודשים מיום ההובלה.
◾ אל תשמרו מוצרים בתנאי אחסון לא מתאימים, כגון אזורים רגישים לטמפרטורות גבוהות, לחות גבוהה, אבק או קורוזיה.
◾ תמיד יש לטפל במוצרים בזהירות.
◾ אל תיגעו באלקטרודות ישירות עם ידיים חשופות, מכיוון שהפרשות שמן עשויות למנוע הלחמה.
◾ תמיד ודאו תנאים אופטימליים להלחמה.
הורדת גיליון נתונים:
CSEB0420H.pdf
