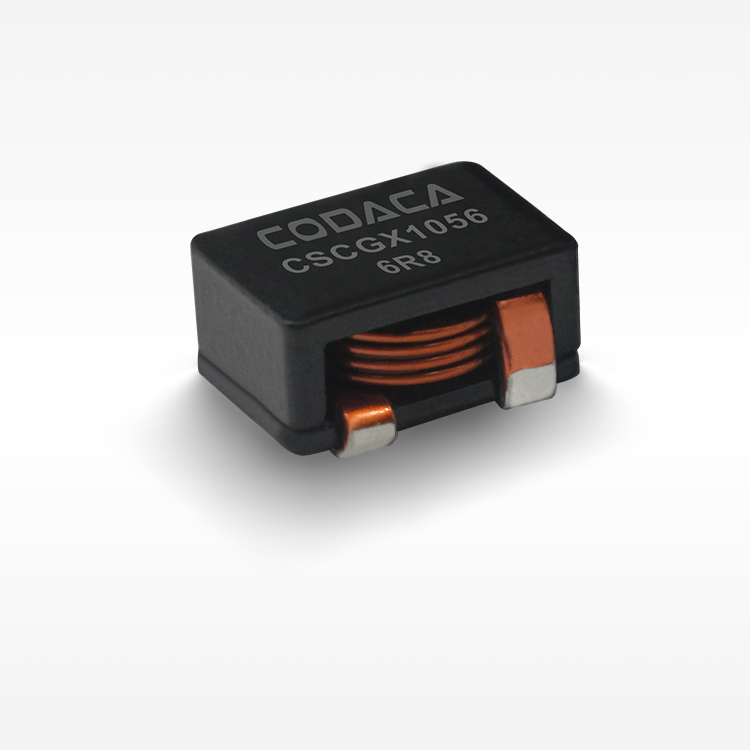

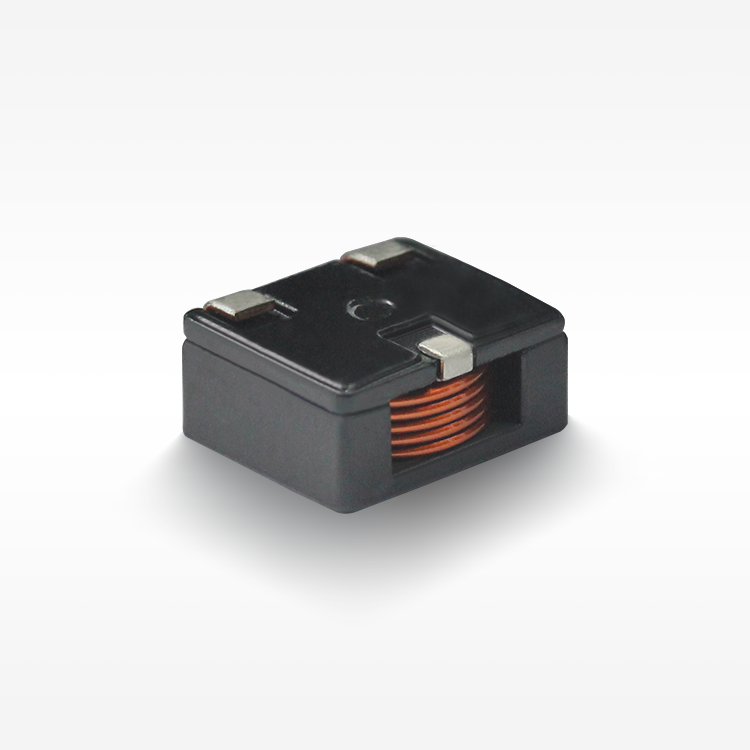

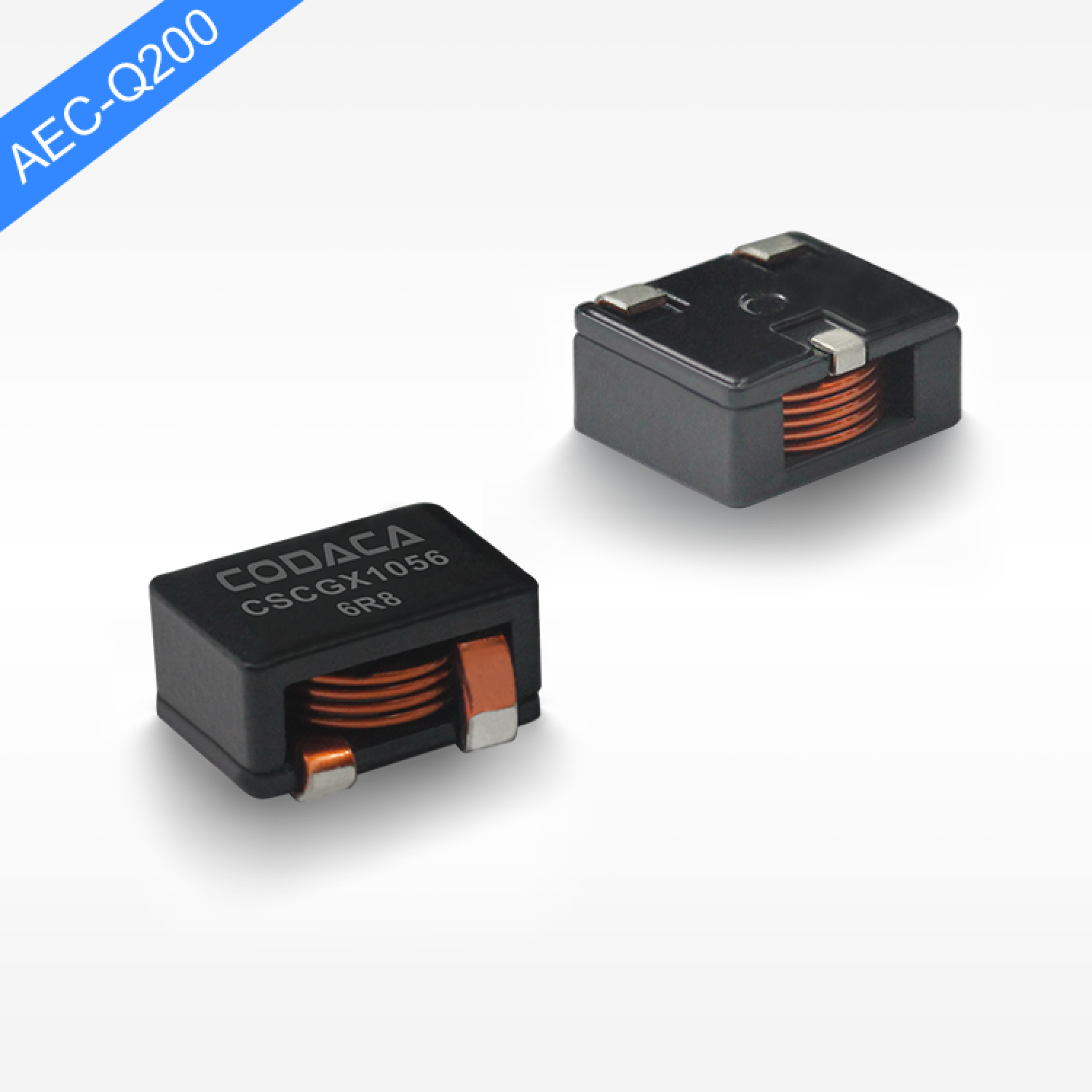

◾ מבנה מגן מגנטי: עמידות מצוינת להפרעות אלקטרומגנטיות (EMI).
◾ סלילה עם חוט שטוח, להשגת התנגדות DC נמוכה.
◾ אובדן נמוך, יעילות גבוהה, תדירות יישום רחבה וטווח יישום.
◾ עיצוב מלבני, חוסך מקום, מתאים ל-SMT בצפיפות גבוהה.
◾ טמפרטורת פעולה : -50℃ ～ +150℃(כולל עליית טמפרטורה של סליל).

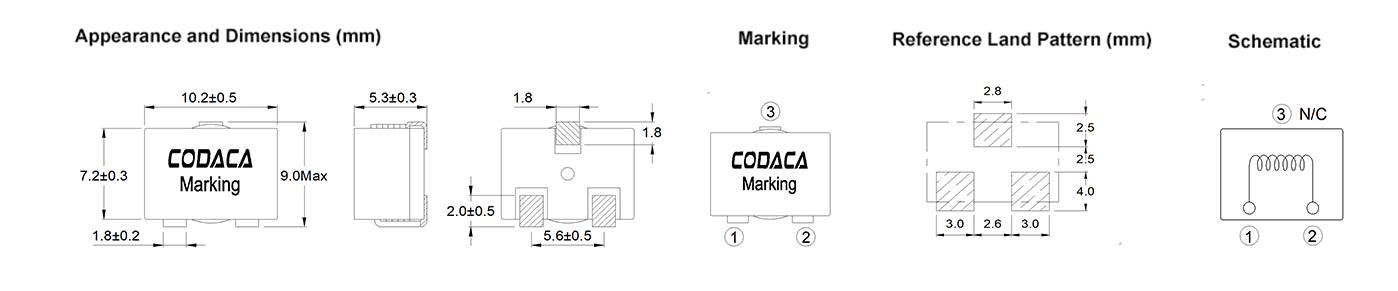

מאפיינים חשמליים
| מספר חלק | אינדוקטיביות (μH) | DCR טיפוסי (mΩ) | Isat (A) | Irms (A) | עבודה (℃) | אורך (מ"מ) | רוחב (מ"מ) | גובה (מ"מ) | הרכבה | מגן | חומר ליבה | דרגת AEC |
| CSCGX1056-1R3M | 1.30 | 2.20 | 27.00 | 15.00 | -55~150 | 10.20 | 7.20 | 5.30 | SMD | י | קומפוזיט | 0 |
| CSCGX1056-2R0M | 2.00 | 2.91 | 21.00 | 13.00 | -55~150 | 10.20 | 7.20 | 5.30 | SMD | י | קומפוזיט | 0 |
| CSCGX1056-2R7M | 2.70 | 4.10 | 18.00 | 11.00 | -55~150 | 10.20 | 7.20 | 5.30 | SMD | י | קומפוזיט | 0 |
| CSCGX1056-3R5M | 3.50 | 5.60 | 15.50 | 9.50 | -55~150 | 10.20 | 7.20 | 5.30 | SMD | י | קומפוזיט | 0 |
| CSCGX1056-4R7M | 4.70 | 6.85 | 13.00 | 8.50 | -55~150 | 10.20 | 7.20 | 5.30 | SMD | י | קומפוזיט | 0 |
| CSCGX1056-5R6M | 5.60 | 9.30 | 12.30 | 8.00 | -55~150 | 10.20 | 7.20 | 5.30 | SMD | י | קומפוזיט | 0 |
| CSCGX1056-6R8M | 6.80 | 11.70 | 11.00 | 7.50 | -55~150 | 10.20 | 7.20 | 5.30 | SMD | י | קומפוזיט | 0 |
| CSCGX1056-8R2M | 8.20 | 13.50 | 10.10 | 6.20 | -55~150 | 10.20 | 7.20 | 5.30 | SMD | י | קומפוזיט | 0 |
| CSCGX1056-100M | 10.00 | 16.50 | 9.00 | 5.80 | -55~150 | 10.20 | 7.20 | 5.30 | SMD | י | קומפוזיט | 0 |
【דוגמה להחלה 】
שימוש
◾ ממירי DCDC
◾ מחשבים תעשייתיים
◾ רגולטורים למיתוג זרם גבוה
הערות
◾ כל הנתונים נבדקו בהתבסס על טמפרטורת סביבה של 25℃.
◾ תנאי מדידת אינדוקטיביות ב-100kHz, 0.5V.
◾ זרם רוויה: הערך האמיתי של זרם DC כאשר האינדוקטיביות יורדת ב-30% מהערך ההתחלתי שלה.
◾ זרם עליית טמפרטורה: הערך האמיתי של זרם DC כאשר עליית הטמפרטורה היא ΔT50℃(Ta=25℃).
◾ תזכורת מיוחדת: עיצוב מעגל, מיקום רכיבים, גודל ועובי PCB, מערכת קירור וכו'.
◾ כל אלה ישפיעו על טמפרטורת המוצר. אנא אשר את טמפרטורת המוצר ביישום הסופי.
שמור
◾ מוצר בתנאי אחסון אריזות: טמפרטורה 5～40℃, RH≤70%.
◾ אם מוציאים לשימוש, המוצרים הנותרים צריכים להיות sealed בשקיות פלסטיק ולהישמר בהתאם לתנאים הנ"ל, כדי למנוע חמצון של טרמינלים (אלקטרודות), המשפיע על מצב ההלחמה.
◾ אחסון של Codaca מוצרים אלקטרוניים לתקופה ארוכה מ-12 חודשים איננה מומלצת, בין השאר עקב כך שהקצוות עלולים לסבול מהתדרדרות, מה שיגרום להארכת חיבור. לכן, כל המוצרים trebuie להשתמש בהם תוך תקופה של 12 חודשים מיום ההובלה.
◾ אל תשמרו מוצרים בתנאי אחסון לא מתאימים, כגון אזורים רגישים לטמפרטורות גבוהות, לחות גבוהה, אבק או קורוזיה.
◾ תמיד יש לטפל במוצרים בזהירות.
◾ אל תיגעו באלקטרודות ישירות עם ידיים חשופות, מכיוון שהפרשות שמן עשויות למנוע הלחמה.
◾ תמיד ודאו תנאים אופטימליים להלחמה.
הורדת גיליון נתונים:
CSCGX1056.pdf
