יכולת עדיפה מעולה של DC להתמודד עם זרם פסגה מיידי.
◾ סלילה עם חוט שטוח, השגת התנגדות DC מאוד נמוכה.
ערך האינדוקטנציה ותאריך העמידה של DC מושפעים מעט מטמפרטורה.
מבנה מגן מגנטי, יכולת התפרעות אנטי אלקטרומגנטית חזקה.
◾ עיצוב קומפקטי חוסך שטח הרכבה על PCB.
טמפרטורת עבודה: -55°C ~ +155°C ((כולל חימום קופסת).

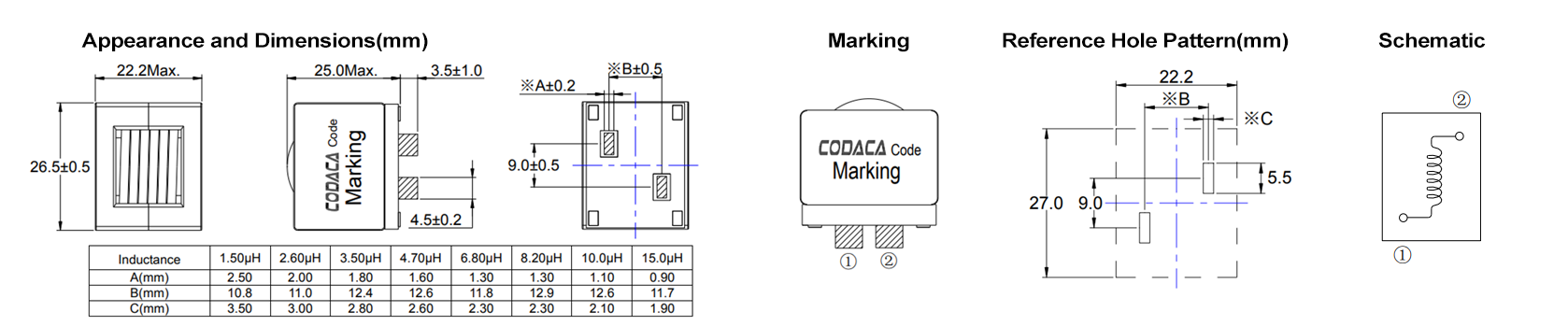

מאפיינים חשמליים
| מספר חלק | אינדוקטיביות (μH) | DCR טיפוסי (mΩ) | Isat (A) | Irms (A) | עבודה (℃) | אורך (מ"מ) | רוחב (מ"מ) | גובה (מ"מ) | הרכבה | מגן | חומר ליבה | דרגת AEC |
| CPEX2622S-1R5MC | 1.5 | 0.36 | 150.0 | 79.0 | -55~155 | 26.5 | 22.2 | 25 | DIP | י | קומפוזיט | נ |
| CPEX2622S-2R6MC | 2.6 | 0.53 | 120.0 | 65.0 | -55~155 | 26.5 | 22.2 | 25 | DIP | י | קומפוזיט | נ |
| CPEX2622S-3R5MC | 3.5 | 0.70 | 105.0 | 56.0 | -55~155 | 26.5 | 22.2 | 25 | DIP | י | קומפוזיט | נ |
| CPEX2622S-4R7MC | 4.7 | 0.96 | 90.0 | 48.0 | -55~155 | 26.5 | 22.2 | 25 | DIP | י | קומפוזיט | נ |
| CPEX2622S-6R8MC | 6.8 | 1.34 | 75.0 | 41.0 | -55~155 | 26.5 | 22.2 | 25 | DIP | י | קומפוזיט | נ |
| CPEX2622S-8R2MC | 8.2 | 1.51 | 69.0 | 39.0 | -55~155 | 26.5 | 22.2 | 25 | DIP | י | קומפוזיט | נ |
| CPEX2622S-100MC | 10.0 | 1.93 | 64.0 | 34.0 | -55~155 | 26.5 | 22.2 | 25 | DIP | י | קומפוזיט | נ |
| CPEX2622S-150MC: | 15.0 | 2.90 | 50.0 | 28.0 | -55~155 | 26.5 | 22.2 | 25 | DIP | י | קומפוזיט | נ |
【דוגמה להחלה 】
שימוש
◾ בקרת תעשייה
אנרגיה חדשה
◾ ממירי DC-DC
◾ רגולטורים למיתוג זרם גבוה
הערות
◾ כל הנתונים נבדקו בהתבסס על טמפרטורת סביבה של 25℃.
◾ תנאי מדידת אינדוקטיביות ב-100kHz, 0.5V.
◾ זרם רוויה: הערך האמיתי של זרם DC כאשר האינדוקטיביות יורדת ב-30% מהערך ההתחלתי שלה.
◾ זרם עליית טמפרטורה: הערך האמיתי של זרם DC כאשר עליית הטמפרטורה היא ΔT50℃(Ta=25℃).
◾ תזכורת מיוחדת: עיצוב מעגל, מיקום רכיבים, גודל ועובי PCB, מערכת קירור וכו'.
◾ כל אלה ישפיעו על טמפרטורת המוצר. אנא אשר את טמפרטורת המוצר ביישום הסופי.
שמור
◾ מוצר בתנאי אחסון אריזות: טמפרטורה 5～40℃, RH≤70%.
◾ אם מוציאים לשימוש, המוצרים הנותרים צריכים להיות sealed בשקיות פלסטיק ולהישמר בהתאם לתנאים הנ"ל, כדי למנוע חמצון של טרמינלים (אלקטרודות), המשפיע על מצב ההלחמה.
◾ אחסון של Codaca מוצרים אלקטרוניים לתקופה ארוכה מ-12 חודשים איננה מומלצת, בין השאר עקב כך שהקצוות עלולים לסבול מהתדרדרות, מה שיגרום להארכת חיבור. לכן, כל המוצרים trebuie להשתמש בהם תוך תקופה של 12 חודשים מיום ההובלה.
◾ אל תשמרו מוצרים בתנאי אחסון לא מתאימים, כגון אזורים רגישים לטמפרטורות גבוהות, לחות גבוהה, אבק או קורוזיה.
◾ תמיד יש לטפל במוצרים בזהירות.
◾ אל תיגעו באלקטרודות ישירות עם ידיים חשופות, מכיוון שהפרשות שמן עשויות למנוע הלחמה.
◾ תמיד ודאו תנאים אופטימליים להלחמה.
הורדת גיליון נתונים:
CPEX2622S.pdf
