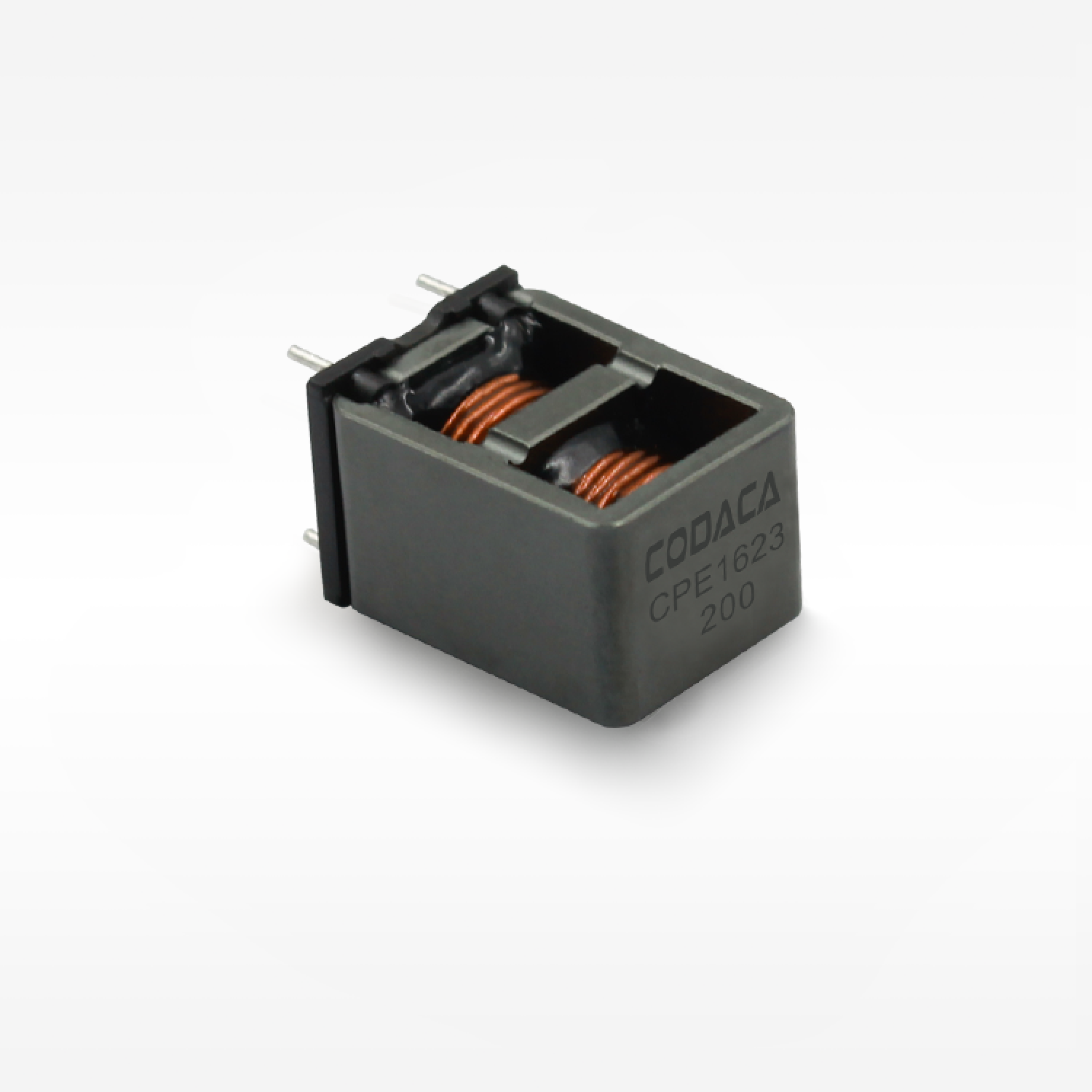

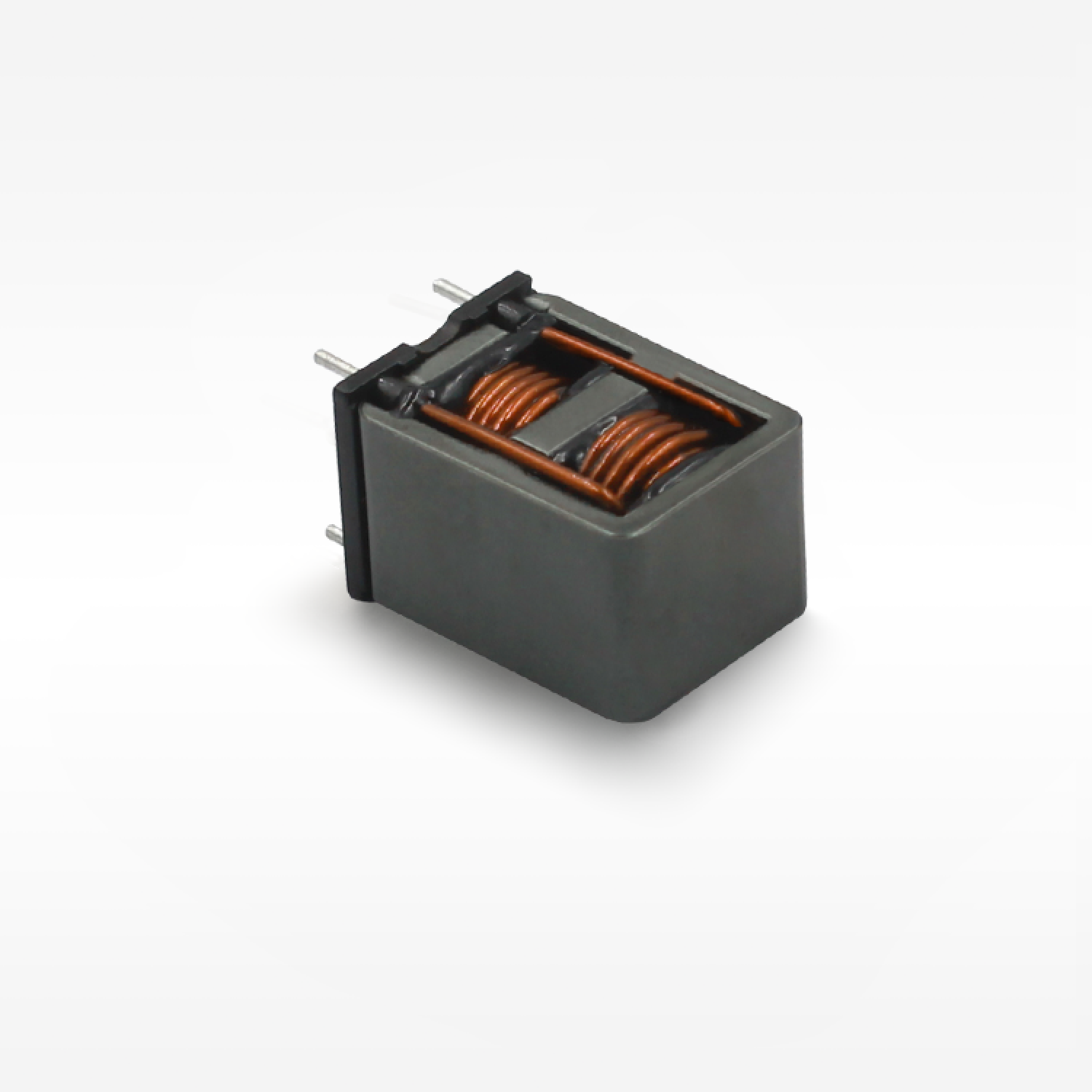

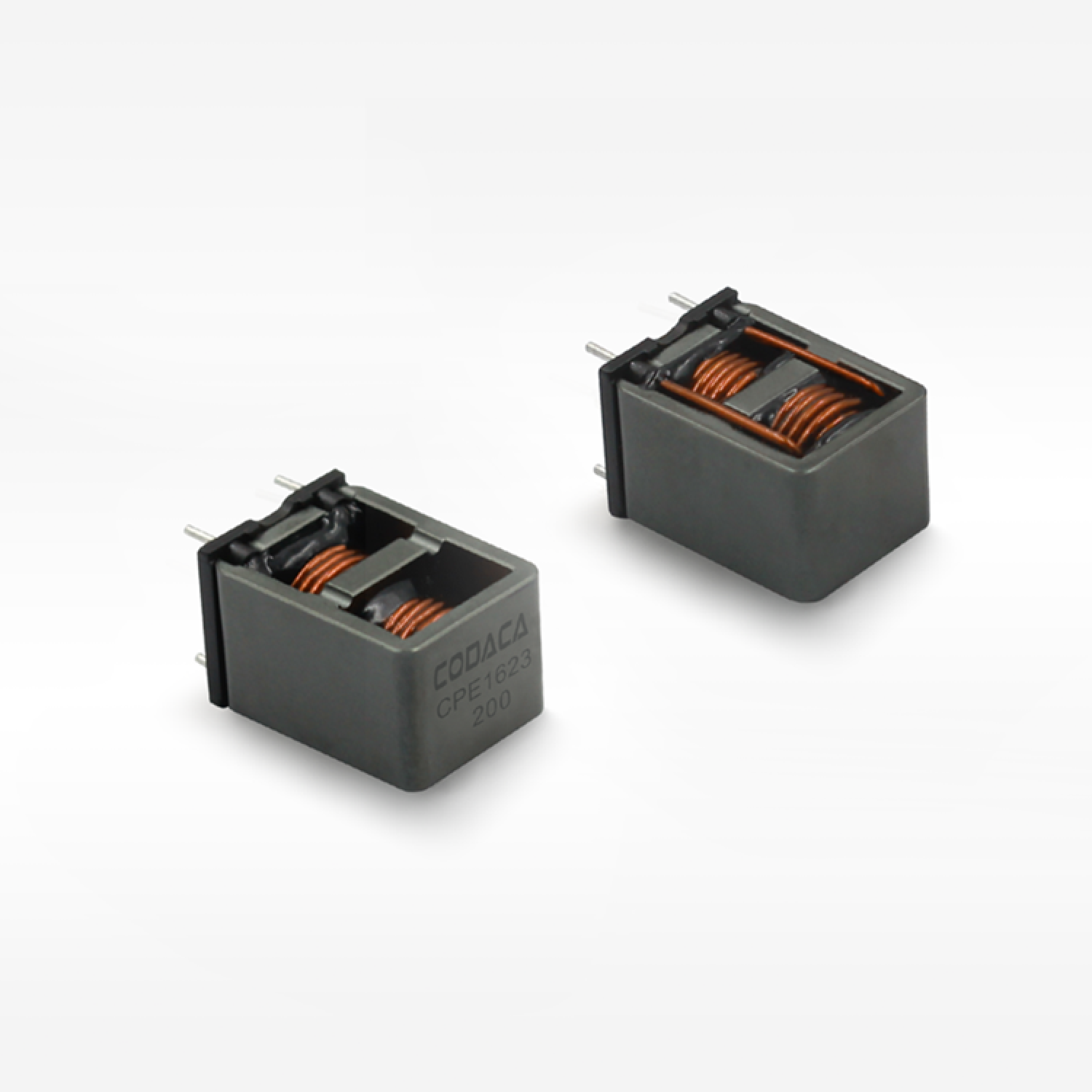

קבוצה של עיצוב אנכי 2 ב 1, לחסוך מקום.
נפח קטן, זרם גבוה, אובדן מגנטי נמוך, ESR נמוך, קיבולת טפיל קטנה.
חוטים עם טמפרטורה גבוהה, מעגלים מגנטיים סגורים, רעש צרח נמוך מאוד.
זרם העלייה בטמפרטורה וזרם ההרוויחות מושפעים פחות מהסביבה.
◾ טמפרטורת פעולה: -40℃ ～ +125℃ (כולל עליית טמפרטורה של הכבל).
מאפיינים חשמליים
| מספר חלק | אינדוקטיביות (μH) | DCR טיפוסי (mΩ) | Isat (A) | Irms (A) | עבודה (℃) | אורך (מ"מ) | רוחב (מ"מ) | גובה (מ"מ) | הרכבה | מגן | חומר ליבה | דרגת AEC |
| CPE1623-100M | 10 | 9 | 15 | 6.4 | -40~125 | 16.5 | 15 | 23 | DIP | י | פריט | נ |
| CPE1623-160M | 16 | 18.2 | 11 | 5.2 | -40~125 | 16.5 | 15 | 23 | DIP | י | פריט | נ |
| CPE1623-200M | 20 | 22.7 | 10 | 3.8 | -40~125 | 16.5 | 15 | 23 | DIP | י | פריט | נ |
【דוגמה להחלה 】
שימוש
מגבר כיתה D
מגברים למכוניות
הערות
◾ כל הנתונים נבדקו בהתבסס על טמפרטורת סביבה של 25℃.
◾ תנאי מדידת אינדוקטיביות ב-100kHz, 0.5V.
◾ זרם רוויה: הערך האמיתי של זרם DC כאשר האינדוקטיביות יורדת ב-30% מהערך ההתחלתי שלה.
◾ זרם עליית טמפרטורה: הערך האמיתי של זרם DC כאשר עליית הטמפרטורה היא ΔT50℃(Ta=25℃).
◾ תזכורת מיוחדת: עיצוב מעגל, מיקום רכיבים, גודל ועובי PCB, מערכת קירור וכו'.
◾ כל אלה ישפיעו על טמפרטורת המוצר. אנא אשר את טמפרטורת המוצר ביישום הסופי.
שמור
◾ מוצר בתנאי אחסון אריזות: טמפרטורה 5～40℃, RH≤70%.
◾ אם מוציאים לשימוש, המוצרים הנותרים צריכים להיות sealed בשקיות פלסטיק ולהישמר בהתאם לתנאים הנ"ל, כדי למנוע חמצון של טרמינלים (אלקטרודות), המשפיע על מצב ההלחמה.
◾ אחסון של Codaca מוצרים אלקטרוניים לתקופה ארוכה מ-12 חודשים איננה מומלצת, בין השאר עקב כך שהקצוות עלולים לסבול מהתדרדרות, מה שיגרום להארכת חיבור. לכן, כל המוצרים trebuie להשתמש בהם תוך תקופה של 12 חודשים מיום ההובלה.
◾ אל תשמרו מוצרים בתנאי אחסון לא מתאימים, כגון אזורים רגישים לטמפרטורות גבוהות, לחות גבוהה, אבק או קורוזיה.
◾ תמיד יש לטפל במוצרים בזהירות.
◾ אל תיגעו באלקטרודות ישירות עם ידיים חשופות, מכיוון שהפרשות שמן עשויות למנוע הלחמה.
◾ תמיד ודאו תנאים אופטימליים להלחמה.
הורדת גיליון נתונים:
CPE1623.pdf
