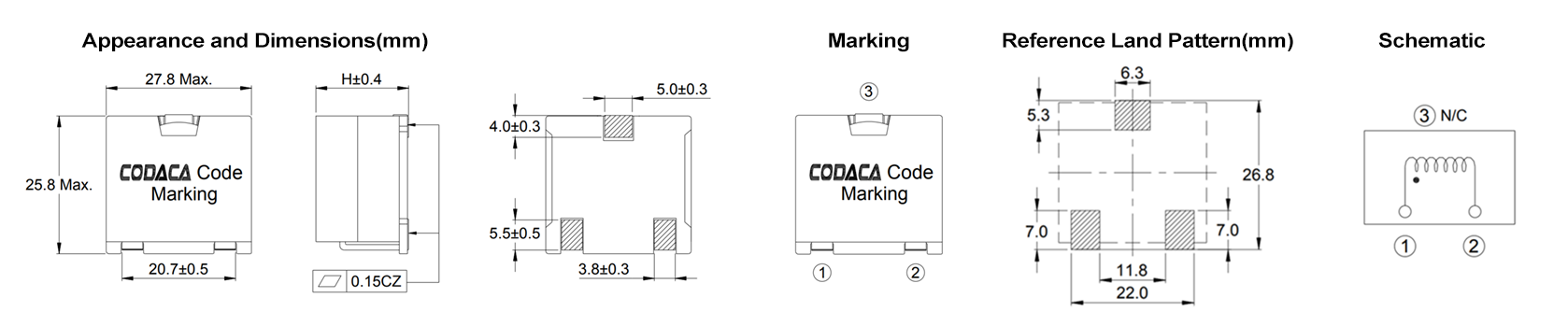

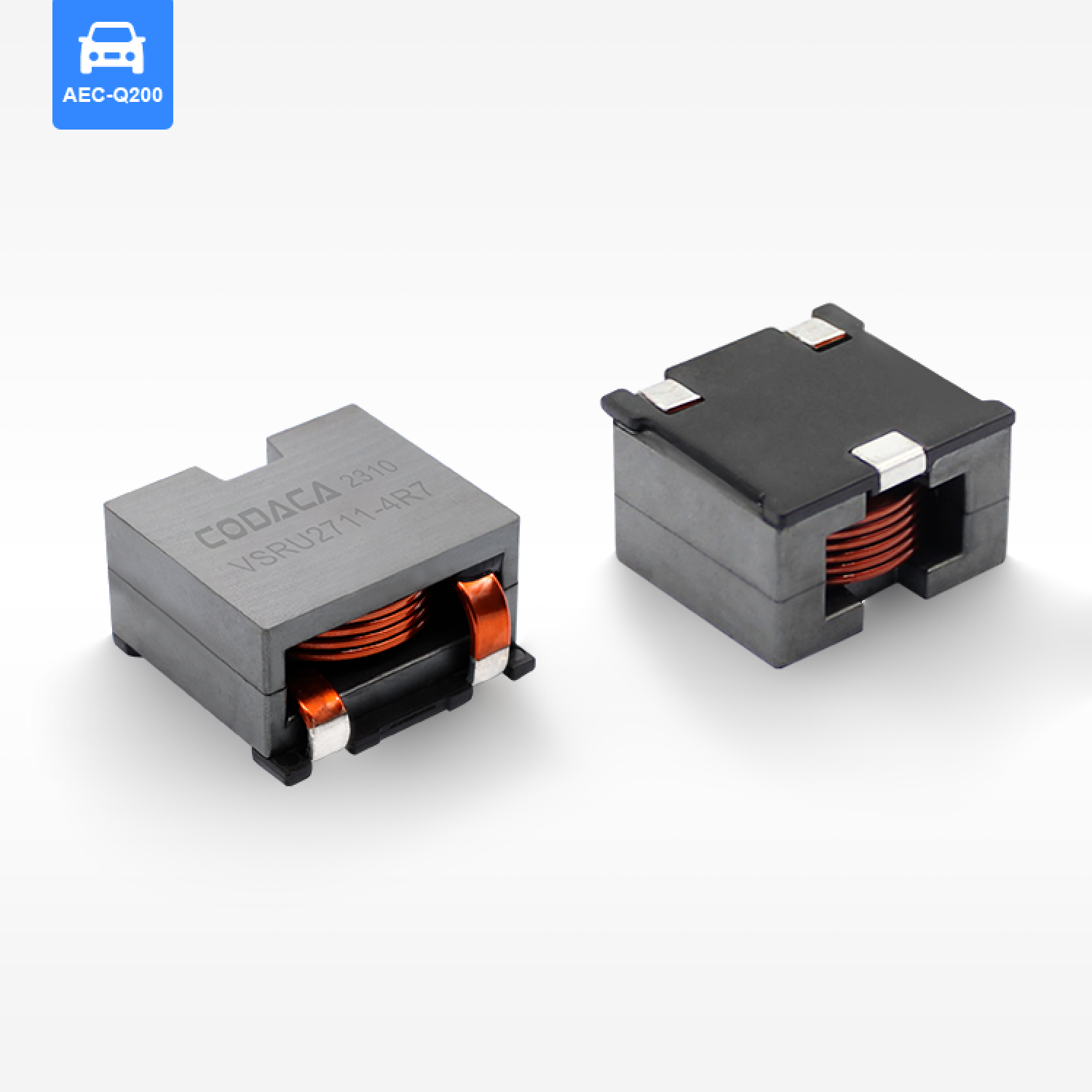

◼ Design della struttura a 3 pin, affidabilità migliorata.
◼ Fessura d'aria simmetrica, migliora la capacità di corrente di saturazione.
◼ Avvolgimento a filo piatto, raggiunge una bassa resistenza DC.
◼ Qualificato AEC-Q200.
◼ Temperatura di funzionamento: -55℃～+150℃(Incluso l'aumento di temperatura della bobina).
Caratteristiche Elettriche
| Numero di Parte | Induttanza (μH) | DCR Typ (mΩ) | Isat (A) | Irms (A) | Lavoro (℃) | Lunghezza (mm) | Larghezza (mm) | Altezza (mm) | Montaggio | Schermo | Materiale del nucleo | Grado AEC |
| VSRU2711-1R0K | 1.0 | 0.46 | 100.0 | 54.0 | -55~150 | 27.8 | 25.8 | 11.9 | SMD | Y | Ferrite | 0 |
| VSRU2711-1R5K | 1.5 | 0.46 | 67.0 | 54.0 | -55~150 | 27.8 | 25.8 | 11.9 | SMD | Y | Ferrite | 0 |
| VSRU2713-2R2K | 2.2 | 0.68 | 71.1 | 47.3 | -55~150 | 27.8 | 25.8 | 13.5 | SMD | Y | Ferrite | 0 |
| VSRU2714-3R3K | 3.3 | 0.88 | 64.7 | 42.5 | -55~150 | 27.8 | 25.8 | 14.9 | SMD | Y | Ferrite | 0 |
| VSRU2714-4R7K | 4.7 | 1.39 | 56.4 | 37.2 | -55~150 | 27.8 | 25.8 | 14.6 | SMD | Y | Ferrite | 0 |
| VSRU2715-6R8K | 6.8 | 1.66 | 44.1 | 35.0 | -55~150 | 27.8 | 25.8 | 15.8 | SMD | Y | Ferrite | 0 |
| VSRU2716-100K | 10.0 | 1.92 | 34.9 | 33.1 | -55~150 | 27.8 | 25.8 | 16.9 | SMD | Y | Ferrite | 0 |
| VSRU2716-150K | 15.0 | 1.92 | 23.0 | 33.1 | -55~150 | 27.8 | 25.8 | 16.9 | SMD | Y | Ferrite | 0 |
APPLICAZIONE
◾ Convertitori DC-DC
◾ VRM (Moduli Regolatori di Tensione) convertitori
◾ PoL (Punto di Carico) convertitori
◾ Convertitori Solari
NOTE
◾ Tutti i dati sono testati in base a una temperatura ambiente di 25℃.
◾ Condizione di misura dell'induttanza a 100kHz, 1.0V.
◾ Corrente di saturazione: il valore effettivo della corrente DC quando l'induttanza diminuisce del 20% rispetto al suo valore iniziale.
◾ Corrente di aumento della temperatura: il valore effettivo della corrente DC quando l'aumento della temperatura è ΔT40℃(Ta=25℃).
◾ Promemoria speciale: Progettazione del circuito, posizionamento dei componenti, dimensioni e spessore del PCB, sistema di raffreddamento, ecc.
◾ Tutto influenzerà la temperatura del prodotto. Si prega di verificare la temperatura del prodotto nell'applicazione finale.
Salva
◾ Prodotto in condizioni di stoccaggio: temperatura 5～40℃, RH≤70%.
◾ Se si preleva per l'uso, i prodotti rimanenti devono essere sigillati in sacchetti di plastica e conservati secondo le condizioni sopra indicate, per evitare l'ossidazione dei terminali (elettrodi), che influisce sullo stato di saldatura.
◾ Un magazzino di Codaca Prodotti elettronici per più di 12 mesi non è consigliato, poiché, tra altri effetti, i terminali potrebbero subire degradazione, causando una cattiva saldabilità. Pertanto, tutti i prodotti devono essere utilizzati entro il periodo di 12 mesi a partire dalla data di spedizione.
◾ Non conservare i prodotti in condizioni di stoccaggio inadeguate, come aree suscettibili a temperature elevate, alta umidità, polvere o corrosione.
◾ Maneggiare sempre i prodotti con cura.
◾ Non toccare gli elettrodi direttamente con le mani nude poiché le secrezioni di olio possono inibire la saldatura.
◾ Assicurarsi sempre delle condizioni ottimali per la saldatura.
Download della scheda tecnica:
VSRU27.pdf
