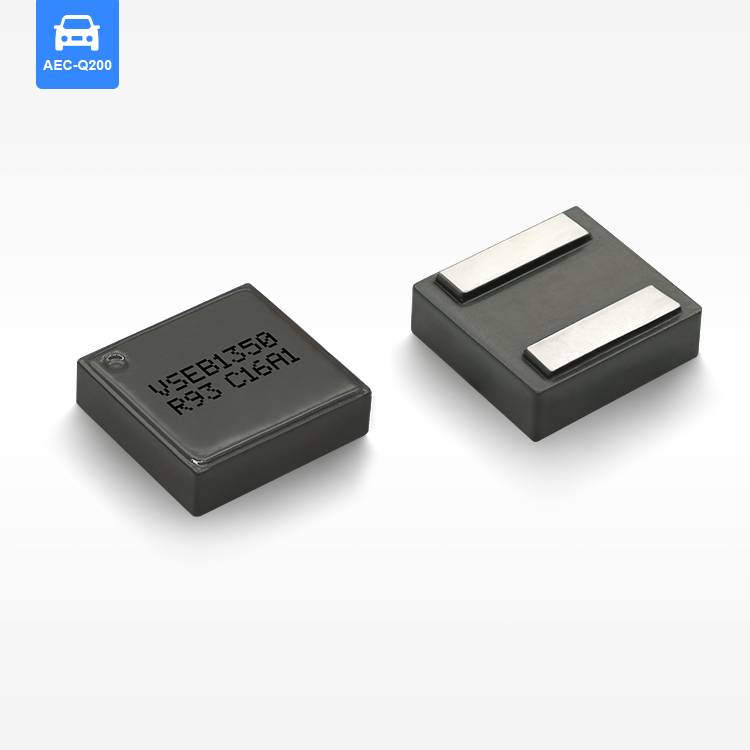

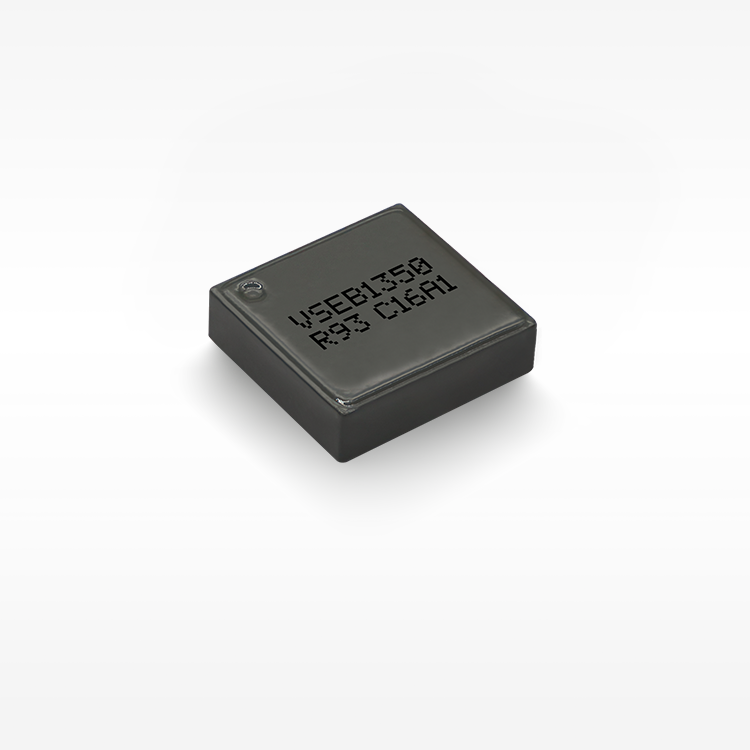

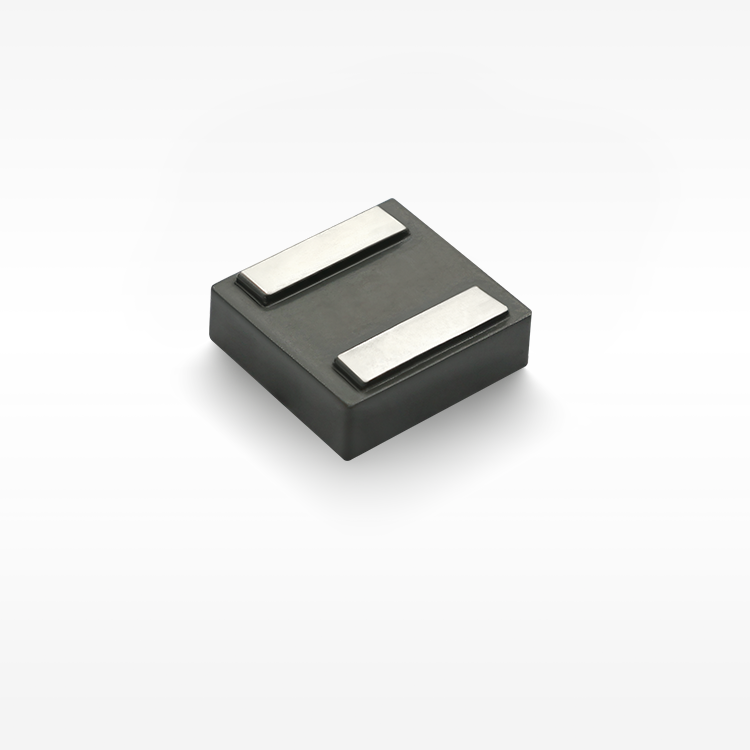

◾ Struttura schermata magneticamente: eccellente resistenza alle interferenze elettromagnetiche (EMI).
◾ Una struttura composita, ultra bassa rumorosità.
◾ Basse perdite, alta efficienza, ampia frequenza di applicazione.
◾ Design leggero, risparmia spazio, adatto per SMT ad alta densità.
◾ Modellato da polvere di lega a bassa perdita: bassa impedenza, piccola capacità parassita.
◾ Prodotti AEC-Q200.
◾ Temperatura di funzionamento: -40℃ ～ +125℃ (Incluso l'aumento di temperatura della bobina).
Caratteristiche Elettriche
| Numero di Parte | Induttanza (μH) | DCR Typ (mΩ) | Isat (A) | Irms (A) | Lavoro (℃) | Lunghezza (mm) | Larghezza (mm) | Altezza (mm) | Montaggio | Schermo | Materiale del nucleo | Grado AEC |
| VSEB1350-R63M | 0.63 | 1.34 | 74.50 | 37.00 | -40~125 | 14.50 | 13.50 | 4.80 | SMD | Y | Polvere di lega | 1 |
| VSEB1350-R93M | 0.93 | 1.75 | 60.50 | 33.00 | -40~125 | 14.50 | 13.50 | 4.80 | SMD | Y | Polvere di lega | 1 |
| VSEB1350-1R0M | 1.00 | 2.15 | 58.50 | 32.00 | -40~125 | 14.50 | 13.50 | 4.80 | SMD | Y | Polvere di lega | 1 |
| VSEB1350-1R3M | 1.30 | 2.43 | 56.50 | 31.00 | -40~125 | 14.50 | 13.50 | 4.80 | SMD | Y | Polvere di lega | 1 |
| VSEB1350-1R5M | 1.50 | 2.77 | 50.50 | 30.00 | -40~125 | 14.50 | 13.50 | 4.80 | SMD | Y | Polvere di lega | 1 |
| VSEB1350-2R2M | 2.20 | 3.90 | 46.50 | 24.00 | -40~125 | 14.50 | 13.50 | 4.80 | SMD | Y | Polvere di lega | 1 |
| VSEB1350-3R0M | 3.00 | 5.20 | 37.50 | 21.00 | -40~125 | 14.50 | 13.50 | 4.80 | SMD | Y | Polvere di lega | 1 |
APPLICAZIONE
◾ Pompa dell'Acqua Elettronica per Automobili
◾ Fari
◾ BMS
NOTE
◾ Tutti i dati sono testati in base a una temperatura ambiente di 25℃.
◾ Condizione di misura dell'induttanza a 100kHz, 1.0V.
◾ Corrente di saturazione: il valore effettivo della corrente DC quando l'induttanza diminuisce del 20% rispetto al suo valore iniziale.
◾ Corrente di aumento della temperatura: il valore effettivo della corrente DC quando l'aumento della temperatura è ΔT40℃(Ta=25℃).
◾ Promemoria speciale: Progettazione del circuito, posizionamento dei componenti, dimensioni e spessore del PCB, sistema di raffreddamento, ecc.
◾ Tutto influenzerà la temperatura del prodotto. Si prega di verificare la temperatura del prodotto nell'applicazione finale.
Salva
◾ Prodotto in condizioni di stoccaggio: temperatura 5～40℃, RH≤70%.
◾ Se si preleva per l'uso, i prodotti rimanenti devono essere sigillati in sacchetti di plastica e conservati secondo le condizioni sopra indicate, per evitare l'ossidazione dei terminali (elettrodi), che influisce sullo stato di saldatura.
◾ Un magazzino di Codaca Prodotti elettronici per più di 12 mesi non è consigliato, poiché, tra altri effetti, i terminali potrebbero subire degradazione, causando una cattiva saldabilità. Pertanto, tutti i prodotti devono essere utilizzati entro il periodo di 12 mesi a partire dalla data di spedizione.
◾ Non conservare i prodotti in condizioni di stoccaggio inadeguate, come aree suscettibili a temperature elevate, alta umidità, polvere o corrosione.
◾ Maneggiare sempre i prodotti con cura.
◾ Non toccare gli elettrodi direttamente con le mani nude poiché le secrezioni di olio possono inibire la saldatura.
◾ Assicurarsi sempre delle condizioni ottimali per la saldatura.
Download della scheda tecnica:
VSEB1350.pdf
