◾ Struttura schermata magneticamente: eccellente resistenza alle interferenze elettromagnetiche (EMI).
◾ Una struttura composita, ultra bassa rumorosità.
◾ Basse perdite, alta efficienza, ampia frequenza di applicazione.
◾ Design leggero, risparmia spazio, adatto per SMT ad alta densità.
◾ Modellato da polvere di lega a bassa perdita: bassa impedenza, piccola capacità parassita.

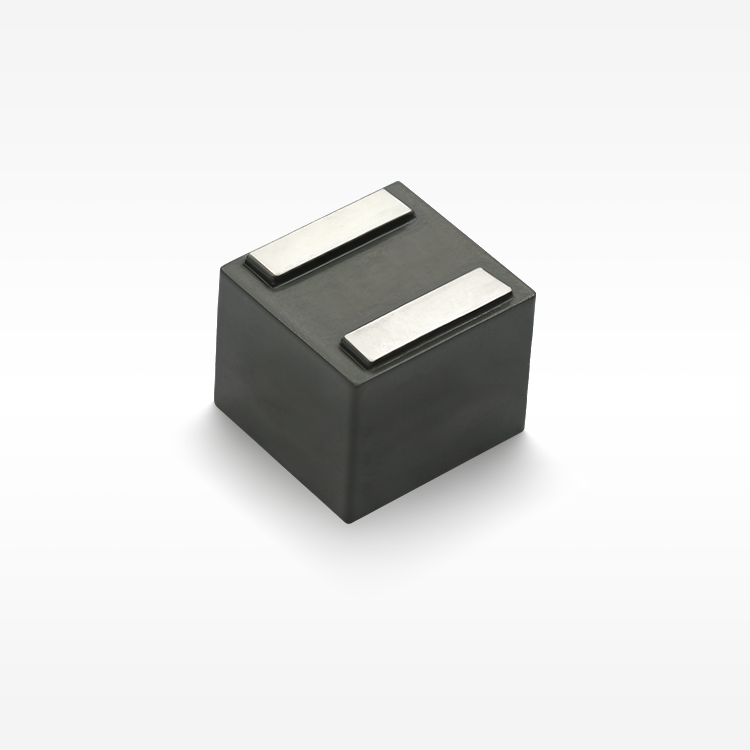

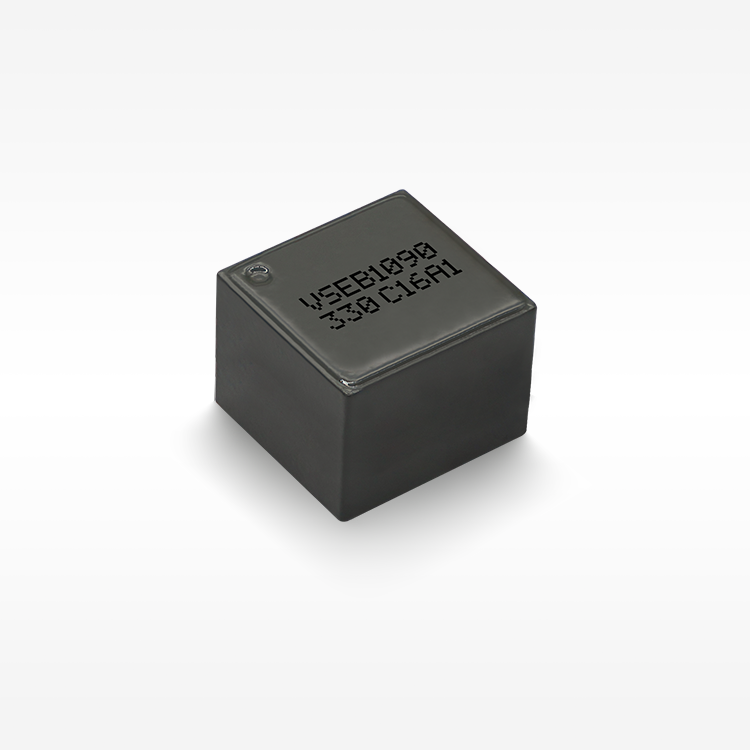

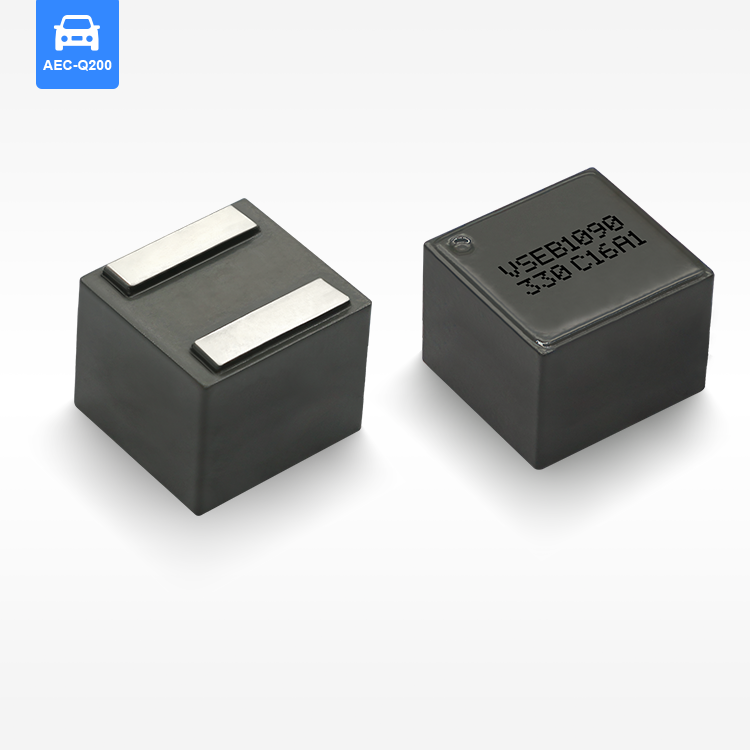

◾ Prodotti AEC-Q200.
◾ Temperatura di funzionamento: -40℃ ～ +125℃ (Incluso l'aumento di temperatura della bobina).
Caratteristiche Elettriche
| Numero di Parte | Induttanza (μH) | DCR Typ (mΩ) | Isat (A) | Irms (A) | Lavoro (℃) | Lunghezza (mm) | Larghezza (mm) | Altezza (mm) | Montaggio | Schermo | Materiale del nucleo | Grado AEC |
| VSEB1090-1R0M | 1.00 | 1.38 | 40.00 | 33.50 | -40~125 | 11.60 | 10.50 | 8.80 | SMD | Y | Polvere di lega | 1 |
| VSEB1090-2R2M | 2.20 | 2.20 | 33.00 | 32.00 | -40~125 | 11.60 | 10.50 | 8.80 | SMD | Y | Polvere di lega | 1 |
| VSEB1090-3R3M | 3.30 | 3.40 | 26.00 | 25.00 | -40~125 | 11.60 | 10.50 | 8.80 | SMD | Y | Polvere di lega | 1 |
| VSEB1090-4R7M | 4.70 | 5.30 | 25.00 | 24.00 | -40~125 | 11.60 | 10.50 | 8.80 | SMD | Y | Polvere di lega | 1 |
| VSEB1090-5R6M | 5.60 | 6.20 | 23.60 | 21.20 | -40~125 | 11.60 | 10.50 | 8.80 | SMD | Y | Polvere di lega | 1 |
| VSEB1090-6R8M | 6.80 | 7.60 | 21.80 | 18.50 | -40~125 | 11.60 | 10.50 | 8.80 | SMD | Y | Polvere di lega | 1 |
| VSEB1090-8R2M | 8.20 | 10.10 | 18.30 | 17.10 | -40~125 | 11.60 | 10.50 | 8.80 | SMD | Y | Polvere di lega | 1 |
| VSEB1090-100M | 10.00 | 11.40 | 17.50 | 15.50 | -40~125 | 11.60 | 10.50 | 8.80 | SMD | Y | Polvere di lega | 1 |
| VSEB1090-150M | 15.00 | 14.80 | 15.50 | 13.80 | -40~125 | 11.60 | 10.50 | 8.80 | SMD | Y | Polvere di lega | 1 |
| VSEB1090-220M | 22.00 | 22.30 | 13.50 | 11.80 | -40~125 | 11.60 | 10.50 | 8.80 | SMD | Y | Polvere di lega | 1 |
| VSEB1090-330M | 33.00 | 36.20 | 10.50 | 9.00 | -40~125 | 11.60 | 10.50 | 8.80 | SMD | Y | Polvere di lega | 1 |
APPLICAZIONE
◾ Pompa dell'Acqua Elettronica per Automobili
◾ Fari
◾ BMS
NOTE
◾ Tutti i dati sono testati in base a una temperatura ambiente di 25℃.
◾ Condizione di misura dell'induttanza a 100kHz, 1.0V.
◾ Corrente di saturazione: il valore effettivo della corrente DC quando l'induttanza diminuisce del 20% rispetto al suo valore iniziale.
◾ Corrente di aumento della temperatura: il valore effettivo della corrente DC quando l'aumento della temperatura è ΔT40℃(Ta=25℃).
◾ Promemoria speciale: Progettazione del circuito, posizionamento dei componenti, dimensioni e spessore del PCB, sistema di raffreddamento, ecc.
◾ Tutto influenzerà la temperatura del prodotto. Si prega di verificare la temperatura del prodotto nell'applicazione finale.
Salva
◾ Prodotto in condizioni di stoccaggio: temperatura 5～40℃, RH≤70%.
◾ Se si preleva per l'uso, i prodotti rimanenti devono essere sigillati in sacchetti di plastica e conservati secondo le condizioni sopra indicate, per evitare l'ossidazione dei terminali (elettrodi), che influisce sullo stato di saldatura.
◾ Un magazzino di Codaca Prodotti elettronici per più di 12 mesi non è consigliato, poiché, tra altri effetti, i terminali potrebbero subire degradazione, causando una cattiva saldabilità. Pertanto, tutti i prodotti devono essere utilizzati entro il periodo di 12 mesi a partire dalla data di spedizione.
◾ Non conservare i prodotti in condizioni di stoccaggio inadeguate, come aree suscettibili a temperature elevate, alta umidità, polvere o corrosione.
◾ Maneggiare sempre i prodotti con cura.
◾ Non toccare gli elettrodi direttamente con le mani nude poiché le secrezioni di olio possono inibire la saldatura.
◾ Assicurarsi sempre delle condizioni ottimali per la saldatura.
Download della scheda tecnica:
VSEB1090.pdf
