◾ Dimensioni ridotte, alta corrente nominale, bassa DCR.
◾ Prodotto senza piombo, conforme RoHS.
◾ Imballaggio in nastro portante, adatto per il processo SMT.
◾ Ampiamente utilizzato in convertitori buck, display, laptop, attrezzature di comunicazione di rete, ecc.
◾ Temperatura di funzionamento: -40℃ ～ +125℃ (Incluso l'aumento di temperatura della bobina).

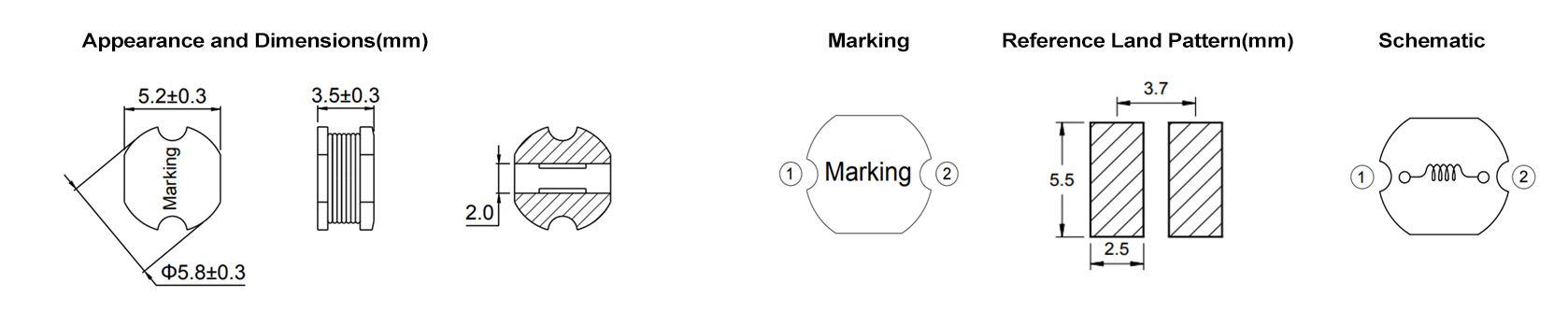

Caratteristiche Elettriche
| Numero di Parte | Induttanza (μH) | DCR Typ (mΩ) | Isat (A) | Irms (A) | Lavoro (℃) | Lunghezza (mm) | Larghezza (mm) | Altezza (mm) | Montaggio | Schermo | Materiale del nucleo | Grado AEC |
| SP53-1R2M | 1.20 | 11.00 | 5.51 | 5.83 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | n | Ferrite | n |
| SP53-2R2M | 2.20 | 15.40 | 4.40 | 4.83 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | n | Ferrite | n |
| SP53-3R3M | 3.30 | 19.80 | 3.75 | 4.59 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | n | Ferrite | n |
| SP53-4R7M | 4.70 | 29.90 | 3.05 | 3.40 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | n | Ferrite | n |
| SP53-6R8M | 6.80 | 41.00 | 2.65 | 3.07 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | n | Ferrite | n |
| SP53-100K | 10.00 | 55.00 | 2.15 | 2.80 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | n | Ferrite | n |
| SP53-120K | 12.00 | 72.70 | 2.05 | 2.37 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | n | Ferrite | n |
| SP53-150K | 15.00 | 80.40 | 1.85 | 2.10 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | n | Ferrite | n |
| SP53-180K | 18.00 | 86.0 | 1.75 | 1.90 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | n | Ferrite | n |
| SP53-220K | 22.00 | 128.0 | 1.60 | 1.74 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | n | Ferrite | n |
| SP53-270K | 27.00 | 158.0 | 1.41 | 1.56 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | n | Ferrite | n |
| SP53-330K | 33.00 | 175.0 | 1.21 | 1.45 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | n | Ferrite | n |
| SP53-390K | 39.00 | 210.0 | 1.15 | 1.35 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | n | Ferrite | n |
| SP53-470K | 47.00 | 240.0 | 1.10 | 1.25 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | n | Ferrite | n |
| SP53-560K | 56.00 | 294.0 | 1.01 | 1.12 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | n | Ferrite | n |
| SP53-680K | 68.00 | 372.0 | 0.86 | 1.02 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | n | Ferrite | n |
| SP53-820K | 82.00 | 464.0 | 0.82 | 0.91 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | n | Ferrite | n |
| SP53-101K | 100.0 | 550.0 | 0.74 | 0.84 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | n | Ferrite | n |
| SP53-121K | 120.0 | 629.0 | 0.68 | 0.78 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | n | Ferrite | n |
| SP53-151K | 150.0 | 760.0 | 0.58 | 0.71 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | n | Ferrite | n |
| SP53-181K | 180.0 | 956 | 0.55 | 0.64 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | n | Ferrite | n |
| SP53-221K | 220.0 | 1375 | 0.48 | 0.53 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | n | Ferrite | n |
| SP53-271K | 270.0 | 1570 | 0.44 | 0.50 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | n | Ferrite | n |
| SP53-331K | 330.0 | 1832 | 0.41 | 0.46 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | n | Ferrite | n |
| SP53-391K | 390.0 | 2250 | 0.36 | 0.42 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | n | Ferrite | n |
| SP53-471K | 470.0 | 2670 | 0.32 | 0.38 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | n | Ferrite | n |
| SP53-561K | 560.0 | 3060 | 0.30 | 0.36 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | n | Ferrite | n |
| SP53-681K | 680.0 | 3900 | 0.28 | 0.31 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | n | Ferrite | n |
| SP53-821K | 820.0 | 4770 | 0.26 | 0.28 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | n | Ferrite | n |
| SP53-102K | 1000 | 5660 | 0.24 | 0.26 | -40~125 | 5.80 | 5.20 | 3.50 | SMD | n | Ferrite | n |
APPLICAZIONE
◾ Convertitore Buck
attrezzature di comunicazione di rete
NOTE
◾ Tutti i dati sono testati in base a una temperatura ambiente di 25℃.
◾ Condizione di misura dell'induttanza a 100kHz, 0.5V.
◾ Corrente di saturazione: il valore effettivo della corrente DC quando l'induttanza diminuisce del 30% rispetto al suo valore iniziale.
◾ Corrente di aumento della temperatura: il valore effettivo della corrente DC quando l'aumento della temperatura è ΔT50℃(Ta=25℃).
◾ Promemoria speciale: Progettazione del circuito, posizionamento dei componenti, dimensioni e spessore del PCB, sistema di raffreddamento, ecc.
◾ Tutto influenzerà la temperatura del prodotto. Si prega di verificare la temperatura del prodotto nell'applicazione finale.
Salva
◾ Prodotto in condizioni di stoccaggio: temperatura 5～40℃, RH≤70%.
◾ Se si preleva per l'uso, i prodotti rimanenti devono essere sigillati in sacchetti di plastica e conservati secondo le condizioni sopra indicate, per evitare l'ossidazione dei terminali (elettrodi), che influisce sullo stato di saldatura.
◾ Un magazzino di Codaca Prodotti elettronici per più di 12 mesi non è consigliato, poiché, tra altri effetti, i terminali potrebbero subire degradazione, causando una cattiva saldabilità. Pertanto, tutti i prodotti devono essere utilizzati entro il periodo di 12 mesi a partire dalla data di spedizione.
◾ Non conservare i prodotti in condizioni di stoccaggio inadeguate, come aree suscettibili a temperature elevate, alta umidità, polvere o corrosione.
◾ Maneggiare sempre i prodotti con cura.
◾ Non toccare gli elettrodi direttamente con le mani nude poiché le secrezioni di olio possono inibire la saldatura.
◾ Assicurarsi sempre delle condizioni ottimali per la saldatura.
