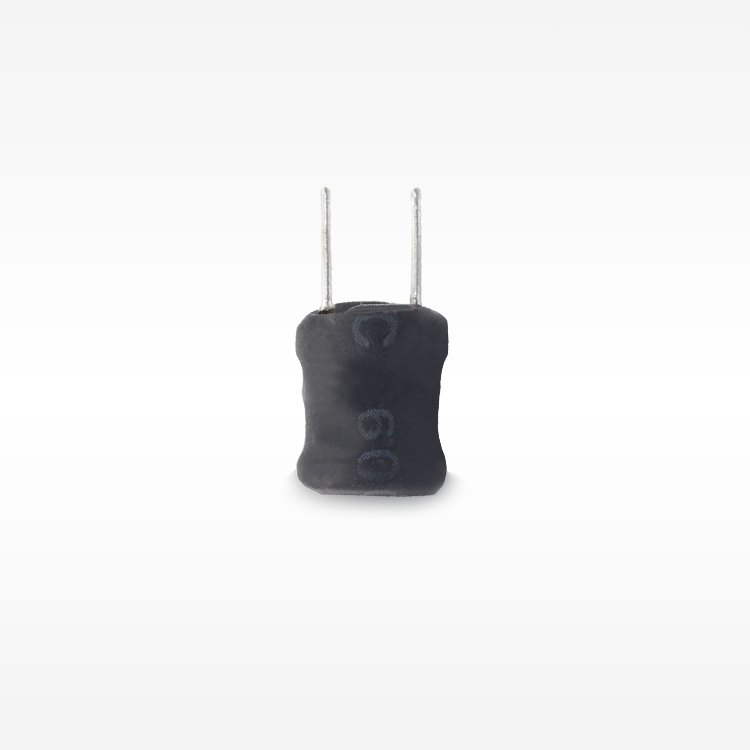

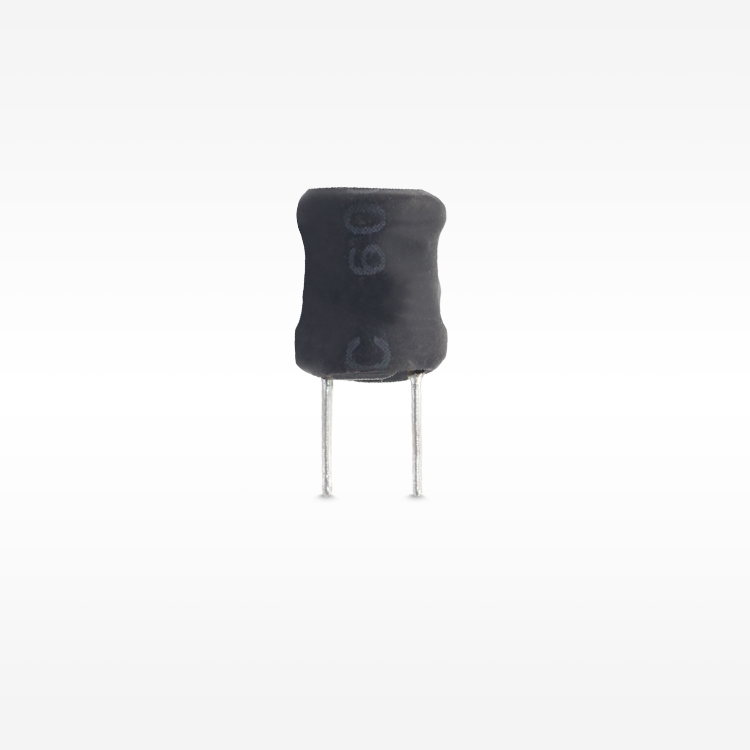

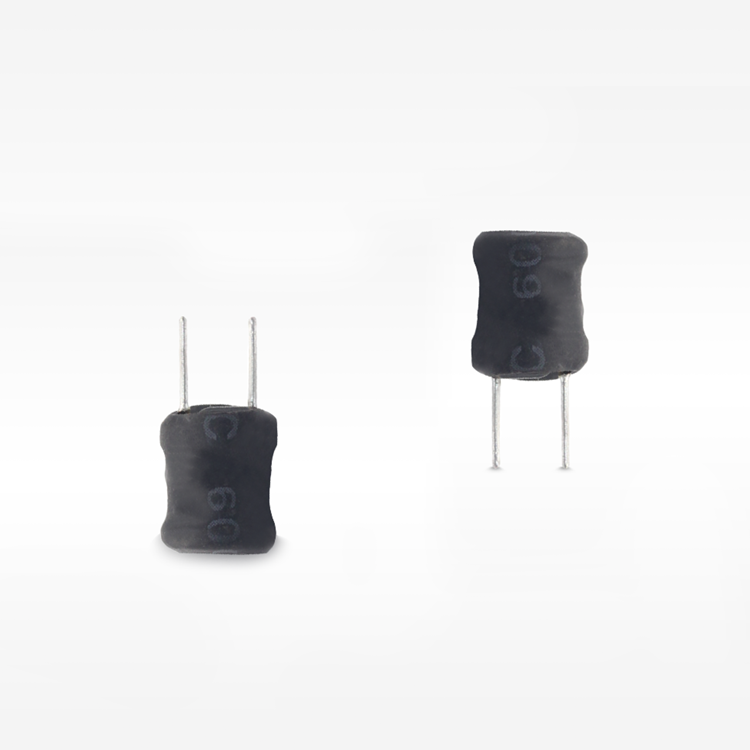

◾ Elevata affidabilità, elevata coerenza dell'induttanza.
◾ Prodotto senza piombo, conforme RoHS.
◾ Il nucleo è incapsulato in un tubo termoretraibile UL per garantire un'eccellente protezione meccanica e ambientale.
◾ Ampiamente utilizzato in alimentatori, convertitori CC-CC, computer e periferiche.
◾ Temperatura di funzionamento: -40℃ ～ +125℃ (Incluso l'aumento di temperatura della bobina).
Caratteristiche Elettriche
| Numero di Parte | Induttanza (μH) | DCR Typ (mΩ) | Isat (A) | Irms (A) | Lavoro (℃) | Lunghezza (mm) | Larghezza (mm) | Altezza (mm) | Montaggio | Schermo | Materiale del nucleo | Grado AEC |
| PK1016-100K | 10.00 | 21.7 | 12.9 | 5.87 | -40~125 | 12.50 | 12.50 | 18.50 | DIP | n | Ferrite | n |
| PK1016-120K | 12.00 | 25 | 11.8 | 5.3 | -40~125 | 12.50 | 12.50 | 18.50 | DIP | n | Ferrite | n |
| PK1016-150K | 15.00 | 27.8 | 10 | 4.94 | -40~125 | 12.50 | 12.50 | 18.50 | DIP | n | Ferrite | n |
| PK1016-180K | 18.00 | 30.9 | 9.6 | 4.75 | -40~125 | 12.50 | 12.50 | 18.50 | DIP | n | Ferrite | n |
| PK1016-220K | 22.00 | 33.7 | 8.4 | 4.46 | -40~125 | 12.50 | 12.50 | 18.50 | DIP | n | Ferrite | n |
| PK1016-270K | 27.00 | 38.2 | 7.8 | 4.29 | -40~125 | 12.50 | 12.50 | 18.50 | DIP | n | Ferrite | n |
| PK1016-330K | 33.00 | 40.9 | 7 | 4.09 | -40~125 | 12.50 | 12.50 | 18.50 | DIP | n | Ferrite | n |
| PK1016-390K | 39.00 | 45.9 | 6.3 | 3.9 | -40~125 | 12.50 | 12.50 | 18.50 | DIP | n | Ferrite | n |
| PK1016-470K | 47.00 | 51.3 | 5.9 | 3.7 | -40~125 | 12.50 | 12.50 | 18.50 | DIP | n | Ferrite | n |
| PK1016-560K | 56.00 | 66.2 | 5.6 | 3.3 | -40~125 | 12.50 | 12.50 | 18.50 | DIP | n | Ferrite | n |
| PK1016-680K | 68.00 | 74.3 | 4.9 | 3.1 | -40~125 | 12.50 | 12.50 | 18.50 | DIP | n | Ferrite | n |
| PK1016-820K | 82.00 | 82.5 | 4.5 | 2.9 | -40~125 | 12.50 | 12.50 | 18.50 | DIP | n | Ferrite | n |
| PK1016-101K | 100.00 | 108 | 4 | 2.55 | -40~125 | 12.50 | 12.50 | 18.50 | DIP | n | Ferrite | n |
| PK1016-121K | 120.00 | 143 | 3.5 | 2.23 | -40~125 | 12.50 | 12.50 | 18.50 | DIP | n | Ferrite | n |
| PK1016-151K | 150.00 | 165 | 3.3 | 2.06 | -40~125 | 12.50 | 12.50 | 18.50 | DIP | n | Ferrite | n |
| PK1016-181K | 180.00 | 181 | 2.9 | 1.95 | -40~125 | 12.50 | 12.50 | 18.50 | DIP | n | Ferrite | n |
| PK1016-221K | 220.00 | 246 | 2.6 | 1.69 | -40~125 | 12.50 | 12.50 | 18.50 | DIP | n | Ferrite | n |
| PK1016-271K | 270.00 | 283 | 2.4 | 1.58 | -40~125 | 12.50 | 12.50 | 18.50 | DIP | n | Ferrite | n |
| PK1016-331K | 330.00 | 353 | 2.2 | 1.4 | -40~125 | 12.50 | 12.50 | 18.50 | DIP | n | Ferrite | n |
| PK1016-391K | 390.00 | 396 | 2 | 1.33 | -40~125 | 12.50 | 12.50 | 18.50 | DIP | n | Ferrite | n |
| PK1016-471K | 470.00 | 478 | 1.8 | 1.21 | -40~125 | 12.50 | 12.50 | 18.50 | DIP | n | Ferrite | n |
| PK1016-561K | 560.00 | 533 | 1.7 | 1.13 | -40~125 | 12.50 | 12.50 | 18.50 | DIP | n | Ferrite | n |
| PK1016-681K | 680.00 | 693 | 1.55 | 1.02 | -40~125 | 12.50 | 12.50 | 18.50 | DIP | n | Ferrite | n |
| PK1016-821K | 820.00 | 862 | 1.45 | 0.91 | -40~125 | 12.50 | 12.50 | 18.50 | DIP | n | Ferrite | n |
| PK1016-102K | 1000.00 | 983 | 1.35 | 0.82 | -40~125 | 12.50 | 12.50 | 18.50 | DIP | n | Ferrite | n |
APPLICAZIONE
◾ Convertitore Buck
attrezzature di comunicazione di rete
Amplificatori di potenza
Forniture di energia
NOTE
◾ Tutti i dati sono testati in base a una temperatura ambiente di 25℃.
◾ Condizione di misura dell'induttanza a 100kHz, 0.5V.
◾ Corrente di saturazione: il valore effettivo della corrente DC quando l'induttanza diminuisce del 30% rispetto al suo valore iniziale.
◾ Corrente di aumento della temperatura: il valore effettivo della corrente DC quando l'aumento della temperatura è ΔT50℃(Ta=25℃).
◾ Promemoria speciale: Progettazione del circuito, posizionamento dei componenti, dimensioni e spessore del PCB, sistema di raffreddamento, ecc.
◾ Tutto influenzerà la temperatura del prodotto. Si prega di verificare la temperatura del prodotto nell'applicazione finale.
Salva
◾ Prodotto in condizioni di stoccaggio: temperatura 5～40℃, RH≤70%.
◾ Se si preleva per l'uso, i prodotti rimanenti devono essere sigillati in sacchetti di plastica e conservati secondo le condizioni sopra indicate, per evitare l'ossidazione dei terminali (elettrodi), che influisce sullo stato di saldatura.
◾ Un magazzino di Codaca Prodotti elettronici per più di 12 mesi non è consigliato, poiché, tra altri effetti, i terminali potrebbero subire degradazione, causando una cattiva saldabilità. Pertanto, tutti i prodotti devono essere utilizzati entro il periodo di 12 mesi a partire dalla data di spedizione.
◾ Non conservare i prodotti in condizioni di stoccaggio inadeguate, come aree suscettibili a temperature elevate, alta umidità, polvere o corrosione.
◾ Maneggiare sempre i prodotti con cura.
◾ Non toccare gli elettrodi direttamente con le mani nude poiché le secrezioni di olio possono inibire la saldatura.
◾ Assicurarsi sempre delle condizioni ottimali per la saldatura.
Download della scheda tecnica:
PK1016.pdf
