◾ Elevata affidabilità, elevata coerenza dell'induttanza.
◾ Prodotto senza piombo, conforme RoHS.

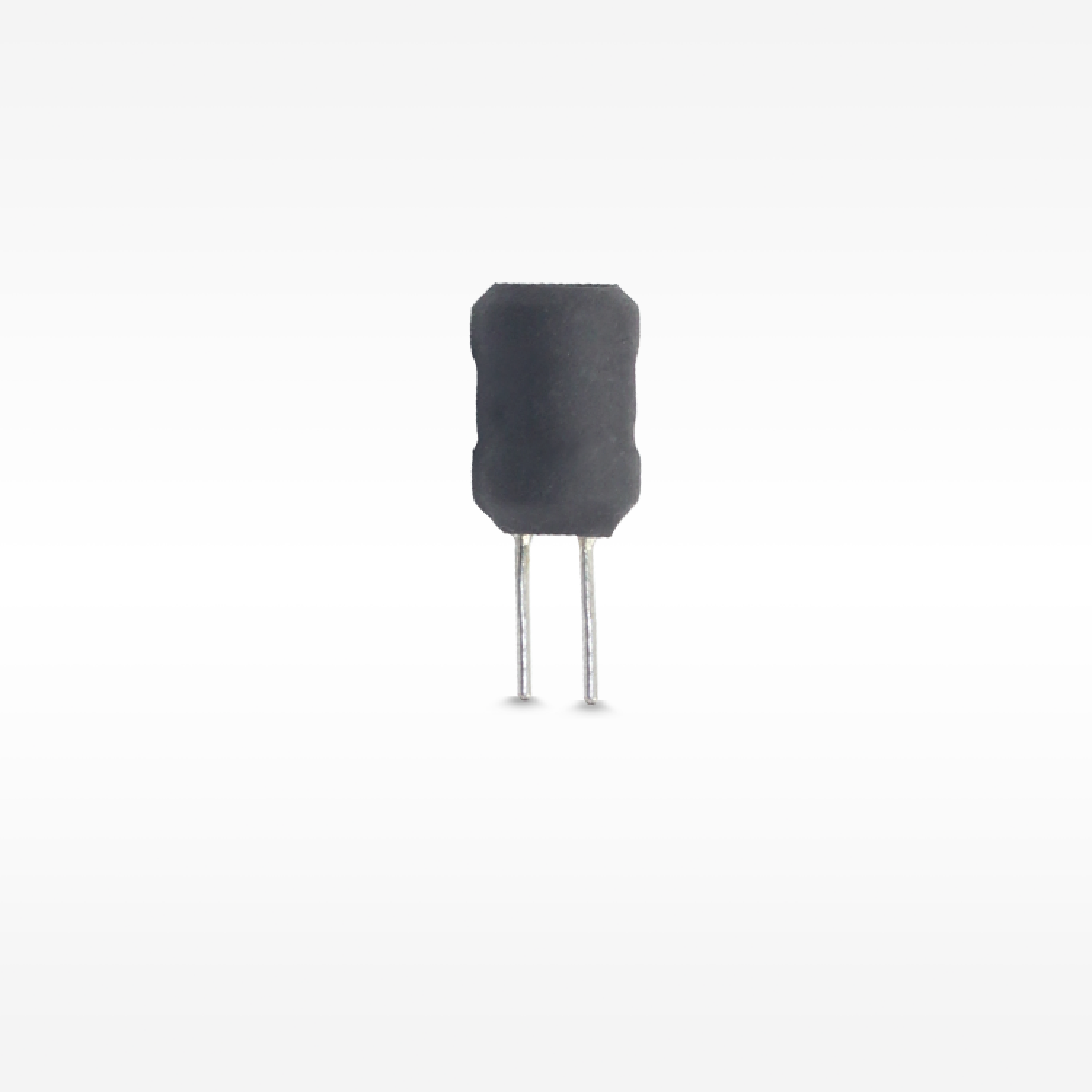

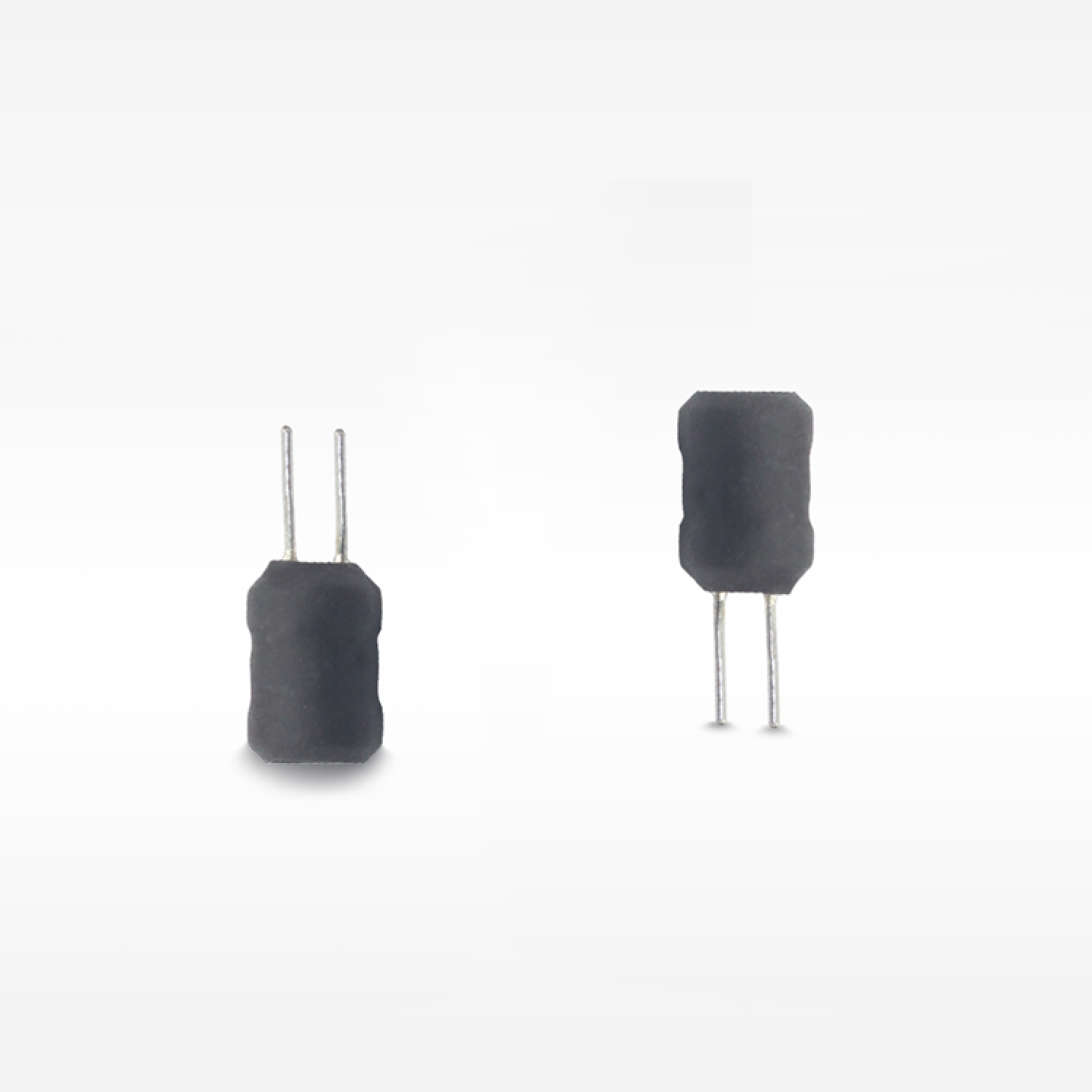

◾ Il nucleo è incapsulato in un tubo termoretraibile UL per garantire un'eccellente protezione meccanica e ambientale.
◾ Ampiamente utilizzato in alimentatori, convertitori CC-CC, computer e periferiche.
◾ Temperatura di funzionamento: -40℃ ～ +125℃ (Incluso l'aumento di temperatura della bobina).
Caratteristiche Elettriche

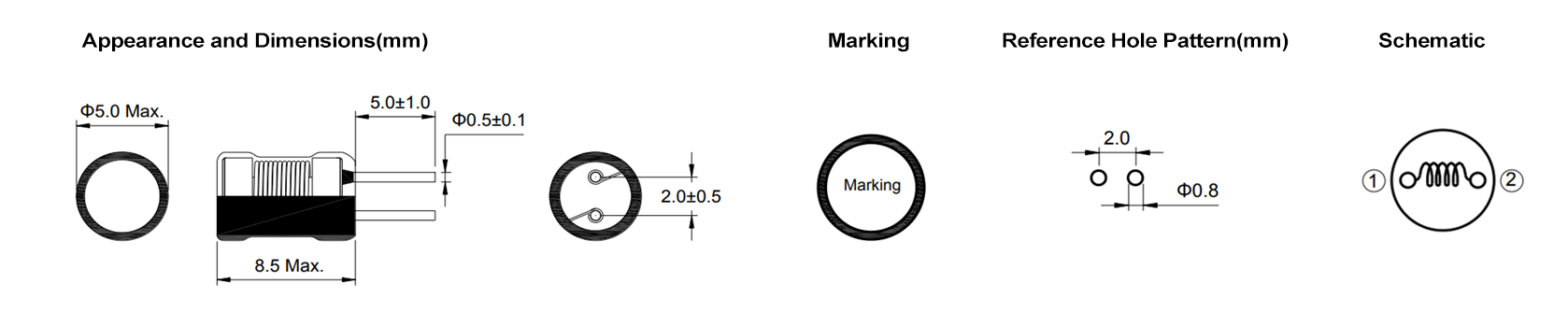

| Numero di Parte | Induttanza (μH) | DCR Typ (mΩ) | Isat (A) | Irms (A) | Lavoro (℃) | Lunghezza (mm) | Larghezza (mm) | Altezza (mm) | Montaggio | Schermo | Materiale del nucleo | Grado AEC |
| PK0406-1R0M | 1 | 14.5 | 4.3 | 4.58 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | n | Ferrite | n |
| PK0406-2R2M | 2.2 | 22 | 2.9 | 3.48 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | n | Ferrite | n |
| PK0406-3R3M | 3.3 | 27 | 2.5 | 3.17 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | n | Ferrite | n |
| PK0406-4R7M | 4.7 | 36.8 | 2 | 2.83 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | n | Ferrite | n |
| PK0406-6R8M | 6.8 | 53.3 | 1.63 | 2.27 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | n | Ferrite | n |
| PK0406-100K | 10 | 73.1 | 1.4 | 1.95 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | n | Ferrite | n |
| PK0406-120K | 12 | 86.5 | 1.25 | 1.84 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | n | Ferrite | n |
| PK0406-150K | 15 | 117 | 1.14 | 1.48 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | n | Ferrite | n |
| PK0406-180K | 18 | 138 | 1.1 | 1.37 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | n | Ferrite | n |
| PK0406-220K | 22 | 150 | 1.02 | 1.26 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | n | Ferrite | n |
| PK0406-270K | 27 | 193 | 0.85 | 1.15 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | n | Ferrite | n |
| PK0406-330K | 33 | 225 | 0.8 | 1.08 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | n | Ferrite | n |
| PK0406-390K | 39 | 241 | 0.73 | 0.98 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | n | Ferrite | n |
| PK0406-470K | 47 | 321 | 0.71 | 0.88 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | n | Ferrite | n |
| PK0406-560K | 56 | 350 | 0.63 | 0.84 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | n | Ferrite | n |
| PK0406-680K | 68 | 445 | 0.59 | 0.71 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | n | Ferrite | n |
| PK0406-820K | 82 | 501 | 0.52 | 0.68 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | n | Ferrite | n |
| PK0406-101K | 100 | 661 | 0.47 | 0.59 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | n | Ferrite | n |
| PK0406-121K | 120 | 750 | 0.43 | 0.54 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | n | Ferrite | n |
| PK0406-151K | 150 | 857 | 0.39 | 0.52 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | n | Ferrite | n |
| PK0406-181K | 180 | 1070 | 0.37 | 0.45 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | n | Ferrite | n |
| PK0406-221K | 220 | 1186 | 0.33 | 0.44 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | n | Ferrite | n |
| PK0406-271K | 270 | 1750 | 0.3 | 0.36 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | n | Ferrite | n |
| PK0406-331K | 330 | 2000 | 0.27 | 0.34 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | n | Ferrite | n |
| PK0406-391K | 390 | 2160 | 0.23 | 0.32 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | n | Ferrite | n |
| PK0406-471K | 470 | 2890 | 0.22 | 0.28 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | n | Ferrite | n |
| PK0406-561K | 560 | 3133 | 0.18 | 0.27 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | n | Ferrite | n |
| PK0406-681K | 680 | 4280 | 0.17 | 0.23 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | n | Ferrite | n |
| PK0406-821K | 820 | 4600 | 0.16 | 0.22 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | n | Ferrite | n |
| PK0406-102K | 1000 | 6520 | 0.14 | 0.18 | -40~125 | 5.00 | 5.00 | 8.50 | DIP | n | Ferrite | n |
APPLICAZIONE
◾ Convertitore Buck
attrezzature di comunicazione di rete
Amplificatori di potenza
Forniture di energia
NOTE
◾ Tutti i dati sono testati in base a una temperatura ambiente di 25℃.
◾ Condizione di misura dell'induttanza a 100kHz, 0.5V.
◾ Corrente di saturazione: il valore effettivo della corrente DC quando l'induttanza diminuisce del 30% rispetto al suo valore iniziale.
◾ Corrente di aumento della temperatura: il valore effettivo della corrente DC quando l'aumento della temperatura è ΔT50℃(Ta=25℃).
◾ Promemoria speciale: Progettazione del circuito, posizionamento dei componenti, dimensioni e spessore del PCB, sistema di raffreddamento, ecc.
◾ Tutto influenzerà la temperatura del prodotto. Si prega di verificare la temperatura del prodotto nell'applicazione finale.
Salva
◾ Prodotto in condizioni di stoccaggio: temperatura 5～40℃, RH≤70%.
◾ Se si preleva per l'uso, i prodotti rimanenti devono essere sigillati in sacchetti di plastica e conservati secondo le condizioni sopra indicate, per evitare l'ossidazione dei terminali (elettrodi), che influisce sullo stato di saldatura.
◾ Un magazzino di Codaca Prodotti elettronici per più di 12 mesi non è consigliato, poiché, tra altri effetti, i terminali potrebbero subire degradazione, causando una cattiva saldabilità. Pertanto, tutti i prodotti devono essere utilizzati entro il periodo di 12 mesi a partire dalla data di spedizione.
◾ Non conservare i prodotti in condizioni di stoccaggio inadeguate, come aree suscettibili a temperature elevate, alta umidità, polvere o corrosione.
◾ Maneggiare sempre i prodotti con cura.
◾ Non toccare gli elettrodi direttamente con le mani nude poiché le secrezioni di olio possono inibire la saldatura.
◾ Assicurarsi sempre delle condizioni ottimali per la saldatura.
Download della scheda tecnica:
PK0406.pdf
