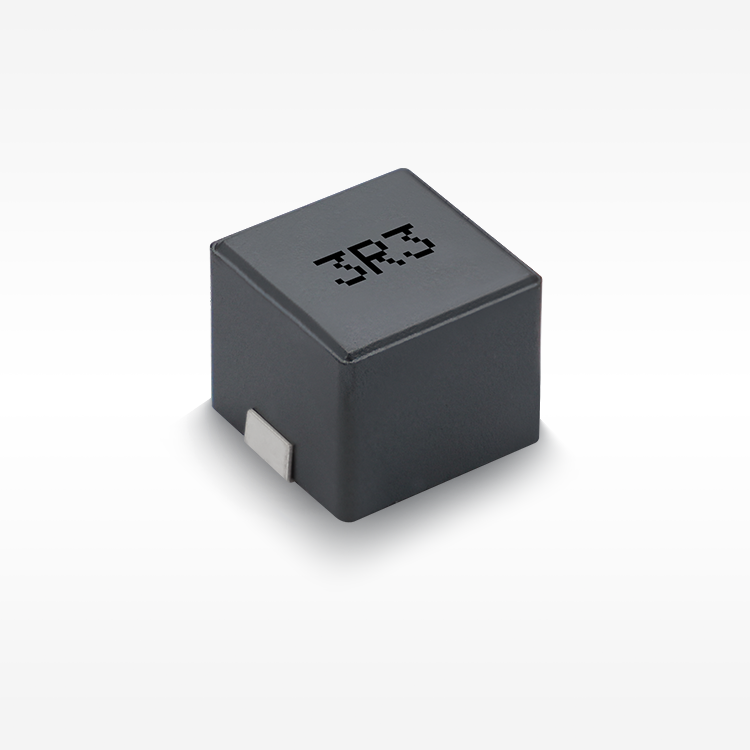

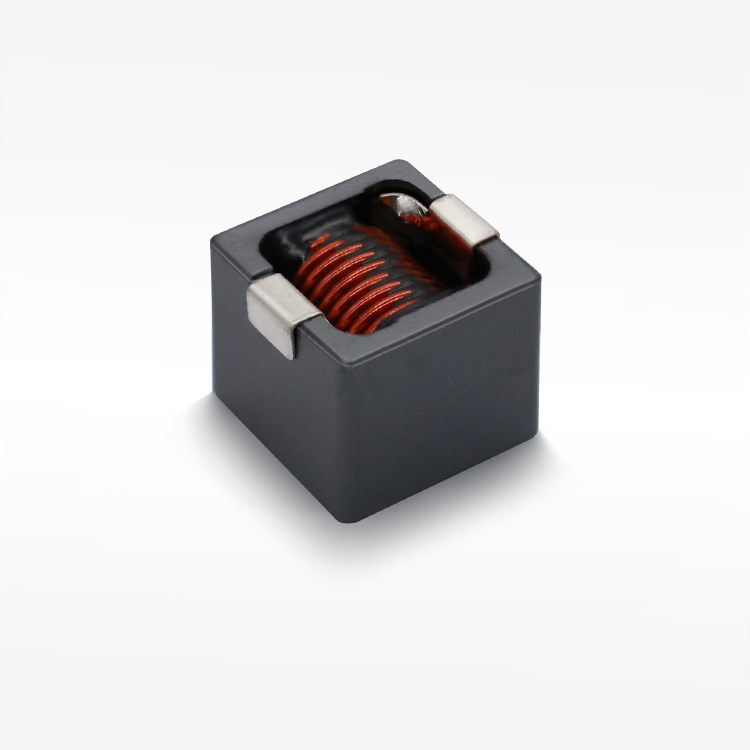

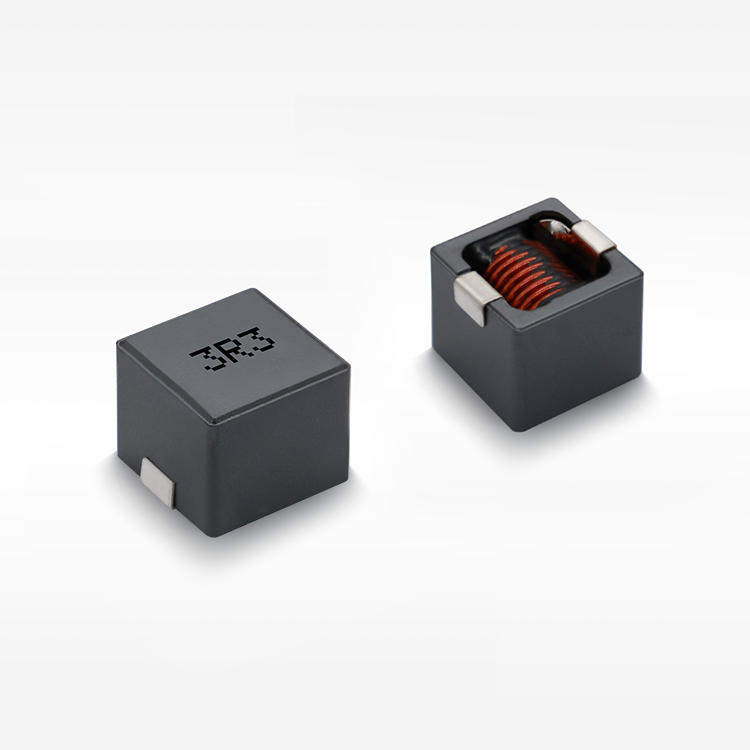

Circuito magnetico chiuso, rumore ultra basso.
◾ Struttura schermata magneticamente: eccellente resistenza alle interferenze elettromagnetiche (EMI).
◾ Basse perdite, alta efficienza, ampia frequenza di applicazione.
◾ Imballaggio in nastro portante, adatto per il processo SMT.
◾ Temperatura di funzionamento: -40℃ ～ +125℃ (Incluso l'aumento di temperatura della bobina).
Caratteristiche Elettriche
| Numero di Parte | Induttanza (μH) | DCR Typ (mΩ) | Isat (A) | Irms (A) | Lavoro (℃) | Lunghezza (mm) | Larghezza (mm) | Altezza (mm) | Montaggio | Schermo | Materiale del nucleo | Grado AEC |
| Modello: CSUR1010-R22M | 0.22 | 1.34 | 55.00 | 22.00 | -40～125 | 10.90 | 10.00 | 9.30 | SMD | Y | Ferrite | n |
| Modello: CSUR1010-R33M | 0.33 | 1.34 | 42.00 | 22.00 | -40～125 | 10.90 | 10.00 | 9.30 | SMD | Y | Ferrite | n |
| Modello: CSUR1010-R47M | 0.47 | 1.55 | 36.00 | 20.00 | -40～125 | 10.90 | 10.00 | 9.30 | SMD | Y | Ferrite | n |
| Modello: CSUR1010-R68M | 0.68 | 2.20 | 28.00 | 17.00 | -40～125 | 10.90 | 10.00 | 9.30 | SMD | Y | Ferrite | n |
| Modello: CSUR1010-R82M | 0.82 | 2.20 | 24.00 | 17.00 | -40～125 | 10.90 | 10.00 | 9.30 | SMD | Y | Ferrite | n |
| Codice articolo: CSUR1010-1R0M | 1.00 | 2.20 | 21.00 | 17.00 | -40～125 | 10.90 | 10.00 | 9.30 | SMD | Y | Ferrite | n |
| Modello: CSUR1010-1R5M | 1.50 | 3.34 | 14.00 | 13.50 | -40～125 | 10.90 | 10.00 | 9.30 | SMD | Y | Ferrite | n |
| Modello: CSUR1010-2R2M | 2.20 | 4.00 | 14.00 | 12.00 | -40～125 | 10.90 | 10.00 | 9.30 | SMD | Y | Ferrite | n |
| Modello: CSUR1010-3R3M | 3.30 | 5.60 | 10.00 | 11.00 | -40～125 | 10.90 | 10.00 | 9.30 | SMD | Y | Ferrite | n |
| Codice articolo: CSUR1010-4R7M | 4.70 | 8.20 | 8.50 | 10.00 | -40～125 | 10.90 | 10.00 | 9.30 | SMD | Y | Ferrite | n |
| Modello: CSUR1010-6R8M | 6.80 | 12.50 | 7.00 | 9.00 | -40～125 | 10.90 | 10.00 | 9.30 | SMD | Y | Ferrite | n |
| Modello: CSUR1010-8R2M | 8.20 | 12.50 | 6.00 | 9.00 | -40～125 | 10.90 | 10.00 | 9.30 | SMD | Y | Ferrite | n |
| Codice articolo: CSUR1010-100M | 10.00 | 19.30 | 5.00 | 7.00 | -40～125 | 10.90 | 10.00 | 9.30 | SMD | Y | Ferrite | n |
APPLICAZIONE
Converter DC-DC ad alta corrente
VRM
regolatori buck multifase
Servitori
NOTE
◾ Tutti i dati sono testati in base a una temperatura ambiente di 25℃.
◾ Condizione di misura dell'induttanza a 100kHz, 0.5V.
◾ Corrente di saturazione: il valore effettivo della corrente DC quando l'induttanza diminuisce del 30% rispetto al suo valore iniziale.
◾ Corrente di aumento della temperatura: il valore effettivo della corrente DC quando l'aumento della temperatura è ΔT50℃(Ta=25℃).
◾ Promemoria speciale: Progettazione del circuito, posizionamento dei componenti, dimensioni e spessore del PCB, sistema di raffreddamento, ecc.
◾ Tutto influenzerà la temperatura del prodotto. Si prega di verificare la temperatura del prodotto nell'applicazione finale.
Salva
◾ Prodotto in condizioni di stoccaggio: temperatura 5～40℃, RH≤70%.
◾ Se si preleva per l'uso, i prodotti rimanenti devono essere sigillati in sacchetti di plastica e conservati secondo le condizioni sopra indicate, per evitare l'ossidazione dei terminali (elettrodi), che influisce sullo stato di saldatura.
◾ Un magazzino di Codaca Prodotti elettronici per più di 12 mesi non è consigliato, poiché, tra altri effetti, i terminali potrebbero subire degradazione, causando una cattiva saldabilità. Pertanto, tutti i prodotti devono essere utilizzati entro il periodo di 12 mesi a partire dalla data di spedizione.
◾ Non conservare i prodotti in condizioni di stoccaggio inadeguate, come aree suscettibili a temperature elevate, alta umidità, polvere o corrosione.
◾ Maneggiare sempre i prodotti con cura.
◾ Non toccare gli elettrodi direttamente con le mani nude poiché le secrezioni di olio possono inibire la saldatura.
◾ Assicurarsi sempre delle condizioni ottimali per la saldatura.
Download della scheda tecnica:
CSUR1010.pdf
