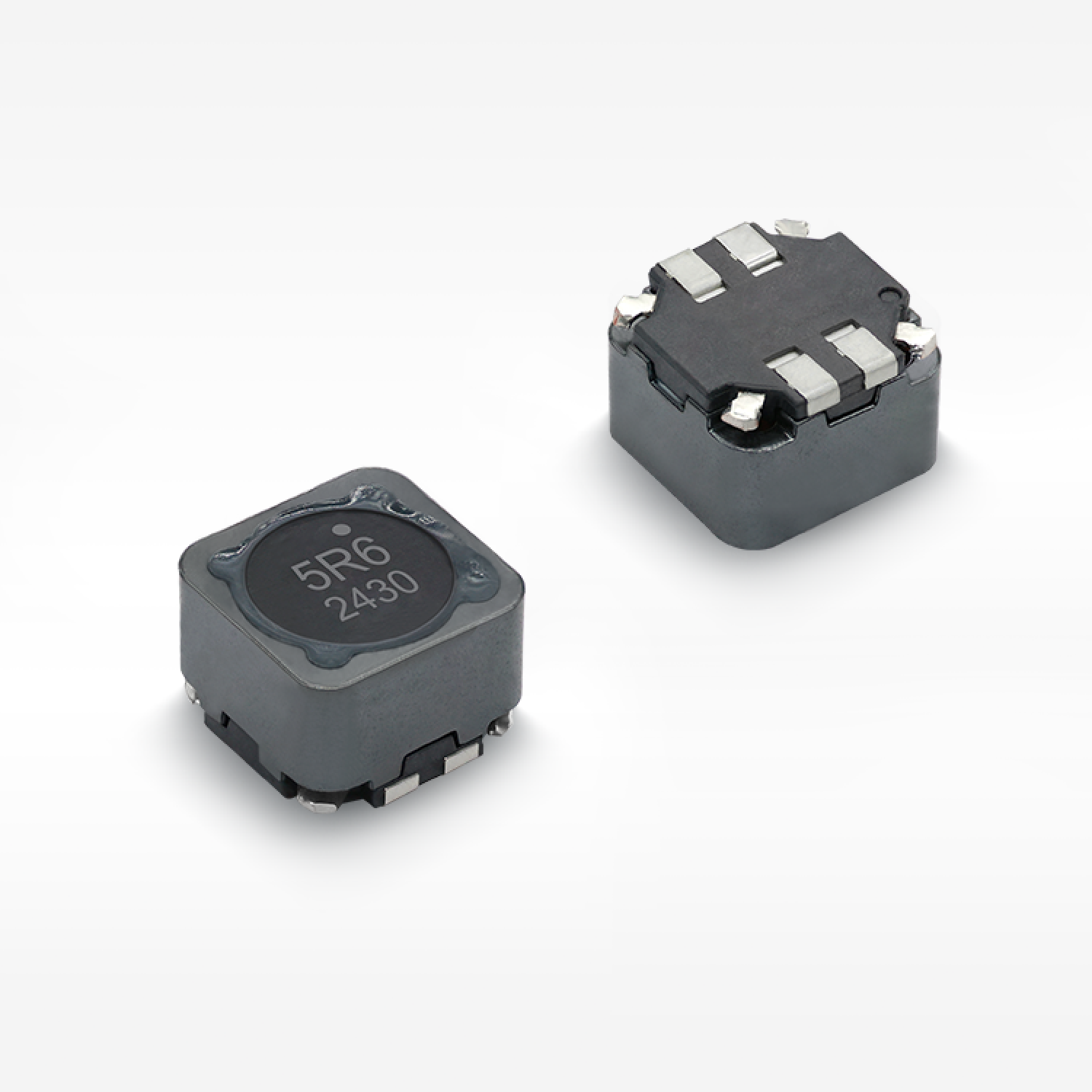

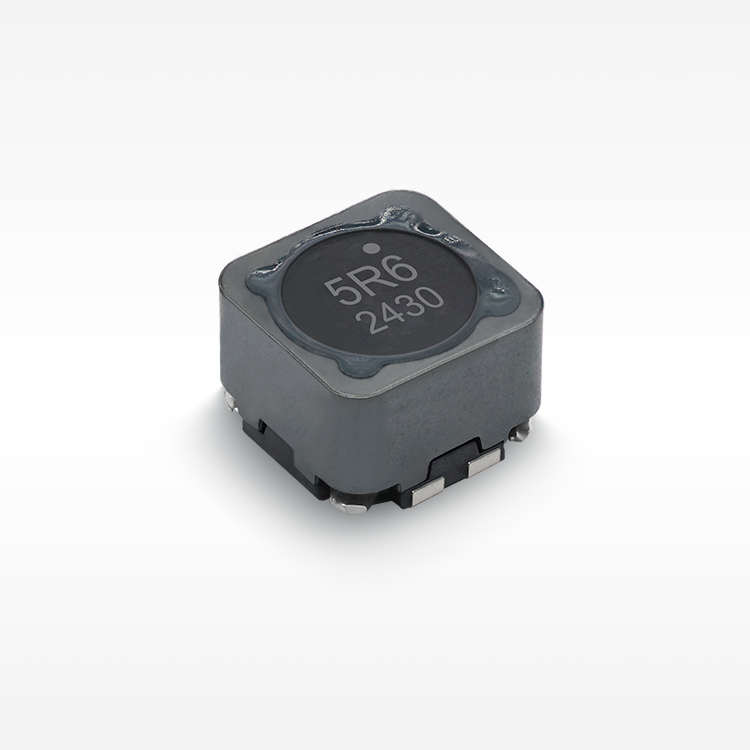

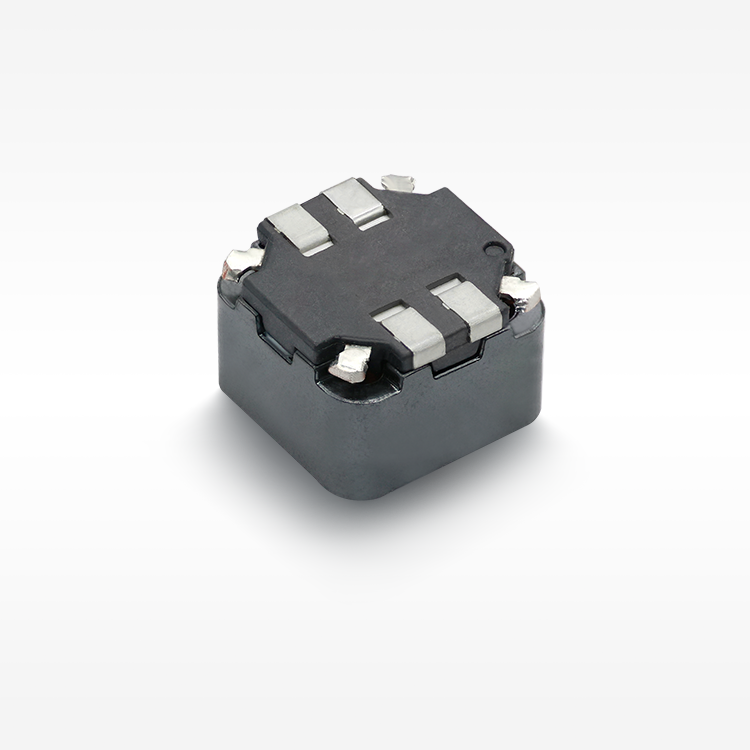

◾ Avvolgimento bifilare, alto fattore di accoppiamento.
◾ Struttura schermata magneticamente, eccellente resistenza alle interferenze elettromagnetiche (EMI).
◾ Può essere utilizzato in serie o in parallelo, adatto per SEPIC, Zeta e altre topologie di circuito.
◾ Temperatura di funzionamento: -40℃~+125℃ (Incluso l'aumento di temperatura della bobina).
Caratteristiche Elettriche
| Numero di Parte | Induttanza (μH) |
Impedenza di picco (KΩ) |
DCR Max(mΩ) | Corrente nominale(A) | Tensione nominale(V) | Lunghezza (mm) | Larghezza (mm) | Altezza (mm) |
| CRHCM1050-1R4M :1R4M | 1.40 | 0.90@70MHz | 14.90 | 8.30 | 10.10 | 10.10 | 5.20 | 120 |
| CRHCM1050-2R0M :2R0M | 2.00 | 1.40@55MHz | 17.30 | 7.60 | 10.10 | 10.10 | 5.20 | 120 |
| CRHCM1050-2R7M :2R7M | 2.70 | 2.09@44MHz | 21.70 | 6.70 | 10.10 | 10.10 | 5.20 | 120 |
| CRHCM1050-3R6M :3R6M | 3.60 | 2.86@39MHz | 25.80 | 6.30 | 10.10 | 10.10 | 5.20 | 120 |
| CRHCM1050-4R7M :4R7M | 4.70 | 3.76@35MHz | 29.70 | 5.60 | 10.10 | 10.10 | 5.20 | 120 |
| CRHCM1050-5R6M :5R6M | 5.60 | 4.78@31MHz | 33.80 | 5.35 | 10.10 | 10.10 | 5.20 | 120 |
| CRHCM1050-6R8M :6R8M | 6.80 | 5.16@24MHz | 39.50 | 4.90 | 10.10 | 10.10 | 5.20 | 120 |
| CRHCM1050-100M :100M | 10.00 | 8.26@22MHz | 52.90 | 4.20 | 10.10 | 10.10 | 5.20 | 120 |
| CRHCM1050-150M :150M | 15.00 | 9.78@15MHz | 73.20 | 3.50 | 10.10 | 10.10 | 5.20 | 120 |
| CRHCM1050-220M :220M | 22.00 | 16.33@13MHz | 99.80 | 3.12 | 10.10 | 10.10 | 5.20 | 120 |
| CRHCM1050-270M :270M | 27.00 | 18.59@12MHz | 125.00 | 2.70 | 10.10 | 10.10 | 5.20 | 120 |
| CRHCM1050-330M :330M | 33.00 | 21.44@10MHz | 142.00 | 2.51 | 10.10 | 10.10 | 5.20 | 120 |
| CRHCM1050-470M :470M | 47.00 | 22.09@8MHz | 206.00 | 2.08 | 10.10 | 10.10 | 5.20 | 120 |
APPLICAZIONE
Cambiare regolatori
NOTE
◾ Tutti i dati sono testati in base a una temperatura ambiente di 25℃.
◾ Condizione di misura dell'induttanza a 100kHz, 0.5V.
◾ Corrente di saturazione: il valore effettivo della corrente DC quando l'induttanza diminuisce del 30% rispetto al suo valore iniziale.
◾ Corrente di aumento della temperatura: il valore effettivo della corrente DC quando l'aumento della temperatura è ΔT50℃(Ta=25℃).
◾ Promemoria speciale: Progettazione del circuito, posizionamento dei componenti, dimensioni e spessore del PCB, sistema di raffreddamento, ecc.
◾ Tutto influenzerà la temperatura del prodotto. Si prega di verificare la temperatura del prodotto nell'applicazione finale.
Salva
◾ Prodotto in condizioni di stoccaggio: temperatura 5～40℃, RH≤70%.
◾ Se si preleva per l'uso, i prodotti rimanenti devono essere sigillati in sacchetti di plastica e conservati secondo le condizioni sopra indicate, per evitare l'ossidazione dei terminali (elettrodi), che influisce sullo stato di saldatura.
◾ Un magazzino di Codaca Prodotti elettronici per più di 12 mesi non è consigliato, poiché, tra altri effetti, i terminali potrebbero subire degradazione, causando una cattiva saldabilità. Pertanto, tutti i prodotti devono essere utilizzati entro il periodo di 12 mesi a partire dalla data di spedizione.
◾ Non conservare i prodotti in condizioni di stoccaggio inadeguate, come aree suscettibili a temperature elevate, alta umidità, polvere o corrosione.
◾ Maneggiare sempre i prodotti con cura.
◾ Non toccare gli elettrodi direttamente con le mani nude poiché le secrezioni di olio possono inibire la saldatura.
◾ Assicurarsi sempre delle condizioni ottimali per la saldatura.
Download della scheda tecnica:
CRHCM1050.pdf
