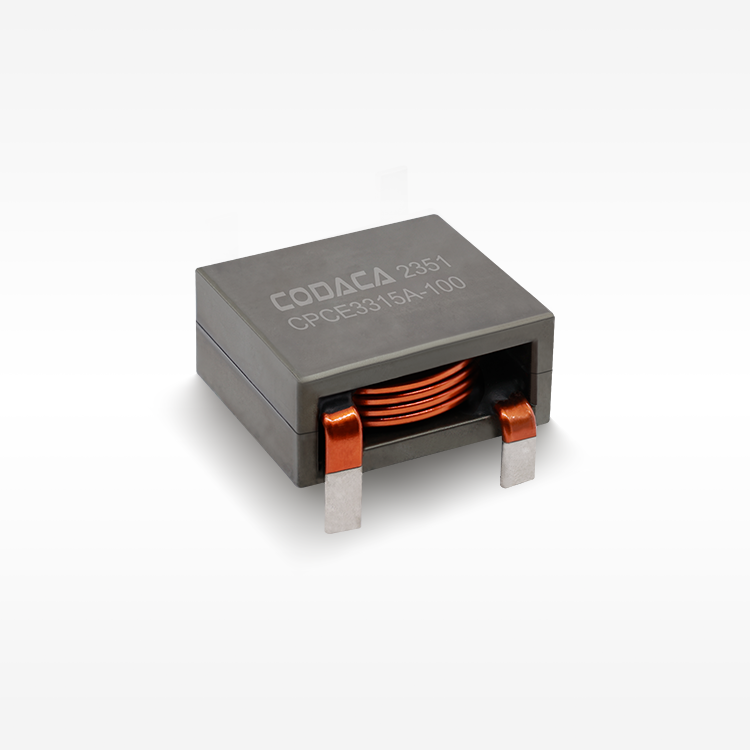

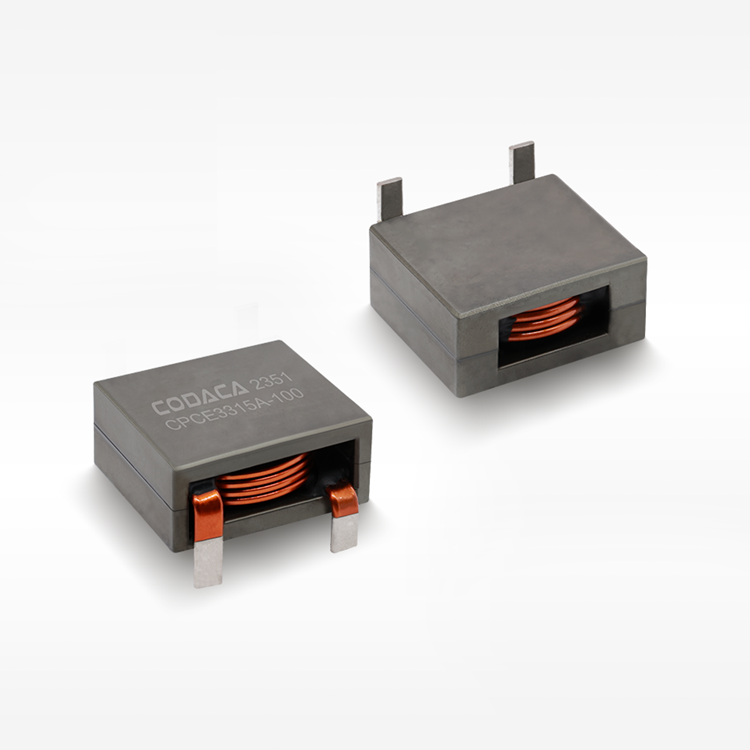

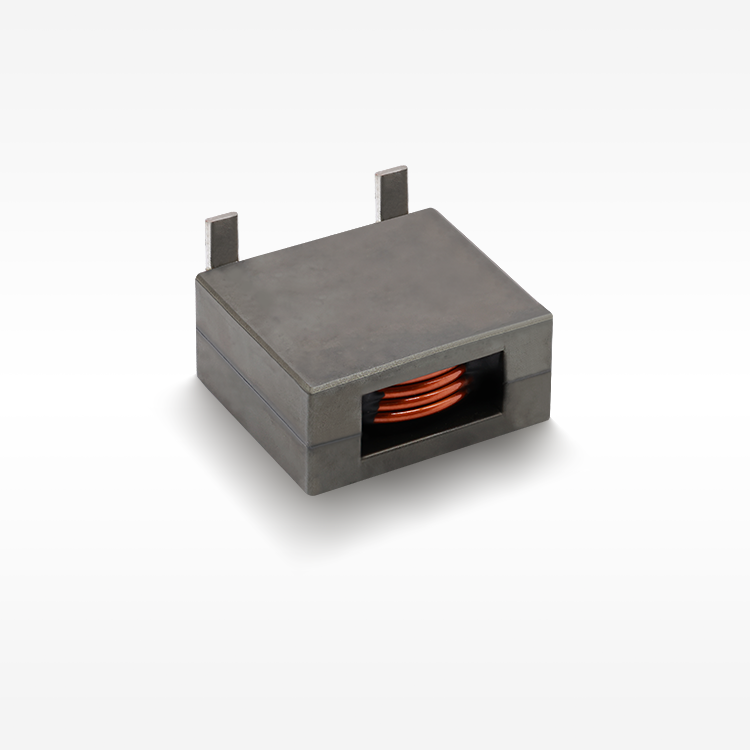

◾ Struttura schermata magneticamente, eccellente resistenza alle interferenze elettromagnetiche.
Rivestimento di filo piatto, bassa resistenza, bassa elevazione della temperatura.
Caratteristiche di corrente di saturazione elevata, bassa perdita magnetica, bassa mpedanza, piccola capacità parassitaria.
eccellenti caratteristiche di bias in CC e stabilità a temperatura.
Temperatura di funzionamento: -55°C+155°C ((compreso l'aumento della temperatura della bobina).
Caratteristiche Elettriche
| Numero di Parte | Induttanza (μH) | DCR Typ (mΩ) | Isat (A) | Irms (A) | Lavoro (℃) | Lunghezza (mm) | Larghezza (mm) | Altezza (mm) | Montaggio | Schermo | Materiale del nucleo | Grado AEC |
| Modello CPCE3315A-2R2K | 2.20 | 0.85 | 135.00 | 50.00 | -55~155 | 33.00 | 33.00 | 15.00 | DIP | Y | Ferrite | n |
| Modello CPCE3315A-3R2K | 3.20 | 0.85 | 95.00 | 50.00 | -55~155 | 33.00 | 33.00 | 15.00 | DIP | Y | Ferrite | n |
| Modello CPCE3315A-3R5K | 3.50 | 0.85 | 87.00 | 50.00 | -55~155 | 33.00 | 33.00 | 15.00 | DIP | Y | Ferrite | n |
| Modello CPCE3315A-4R7K | 4.70 | 1.20 | 81.00 | 40.00 | -55~155 | 33.00 | 33.00 | 15.00 | DIP | Y | Ferrite | n |
| Modello CPCE3315A-6R0K | 6.00 | 1.20 | 62.00 | 40.00 | -55~155 | 33.00 | 33.00 | 15.00 | DIP | Y | Ferrite | n |
| Modello CPCE3315A-6R8K | 6.80 | 1.20 | 56.00 | 40.00 | -55~155 | 33.00 | 33.00 | 15.00 | DIP | Y | Ferrite | n |
| Modello CPCE3315A-100K | 10.00 | 1.20 | 36.00 | 40.00 | -55~155 | 33.00 | 33.00 | 15.00 | DIP | Y | Ferrite | n |
APPLICAZIONE
◾ Controllo industriale
Nuova energia
◾ Convertitori DC-DC
◾ Regolatori di commutazione ad alta corrente
NOTE
◾ Tutti i dati sono testati in base a una temperatura ambiente di 25℃.
◾ Condizione di misura dell'induttanza a 100kHz, 0.5V.
◾ Corrente di saturazione: il valore effettivo della corrente DC quando l'induttanza diminuisce del 30% rispetto al suo valore iniziale.
◾ Corrente di aumento della temperatura: il valore effettivo della corrente DC quando l'aumento della temperatura è ΔT50℃(Ta=25℃).
◾ Promemoria speciale: Progettazione del circuito, posizionamento dei componenti, dimensioni e spessore del PCB, sistema di raffreddamento, ecc.
◾ Tutto influenzerà la temperatura del prodotto. Si prega di verificare la temperatura del prodotto nell'applicazione finale.
Salva
◾ Prodotto in condizioni di stoccaggio: temperatura 5～40℃, RH≤70%.
◾ Se si preleva per l'uso, i prodotti rimanenti devono essere sigillati in sacchetti di plastica e conservati secondo le condizioni sopra indicate, per evitare l'ossidazione dei terminali (elettrodi), che influisce sullo stato di saldatura.
◾ Un magazzino di Codaca Prodotti elettronici per più di 12 mesi non è consigliato, poiché, tra altri effetti, i terminali potrebbero subire degradazione, causando una cattiva saldabilità. Pertanto, tutti i prodotti devono essere utilizzati entro il periodo di 12 mesi a partire dalla data di spedizione.
◾ Non conservare i prodotti in condizioni di stoccaggio inadeguate, come aree suscettibili a temperature elevate, alta umidità, polvere o corrosione.
◾ Maneggiare sempre i prodotti con cura.
◾ Non toccare gli elettrodi direttamente con le mani nude poiché le secrezioni di olio possono inibire la saldatura.
◾ Assicurarsi sempre delle condizioni ottimali per la saldatura.
Download della scheda tecnica:
CPCE3315A.pdf
